资源规划
系统规划
| 序号 | 节点主机名称 | 操作系统 | 虚机规格 |
|---|---|---|---|
| 1 | p19c01 | CentOS 7.964位 | s7.2xlarge.2 |
| 2 | p19c02 | CentOS 7.964位 | s7.2xlarge.2 |
网络规划
| 序号 | 节点主机名称 | Private IP | Public IP | Virtual IP | Scan IP |
|---|---|---|---|---|---|
| 1 | p19c01 | 192.168.100.101 | 192.168.10.101 | 192.168.10.103 | 192.168.10.105 192.168.10.106 192.168.10.107 |
| 2 | p19c02 | 192.168.100.102 | 192.168.10.102 | 192.168.10.104 | 192.168.10.105 192.168.10.106 192.168.10.107 |
存储规划
| 序号 | 角色 | 冗余模式 | 大小 |
|---|---|---|---|
| 1 | 裁决盘 OCR | EXTERNAL | 100G |
| 2 | 数据盘 DATA | EXTERNAL | 200G |
资源创建
-
创建VPC网络。

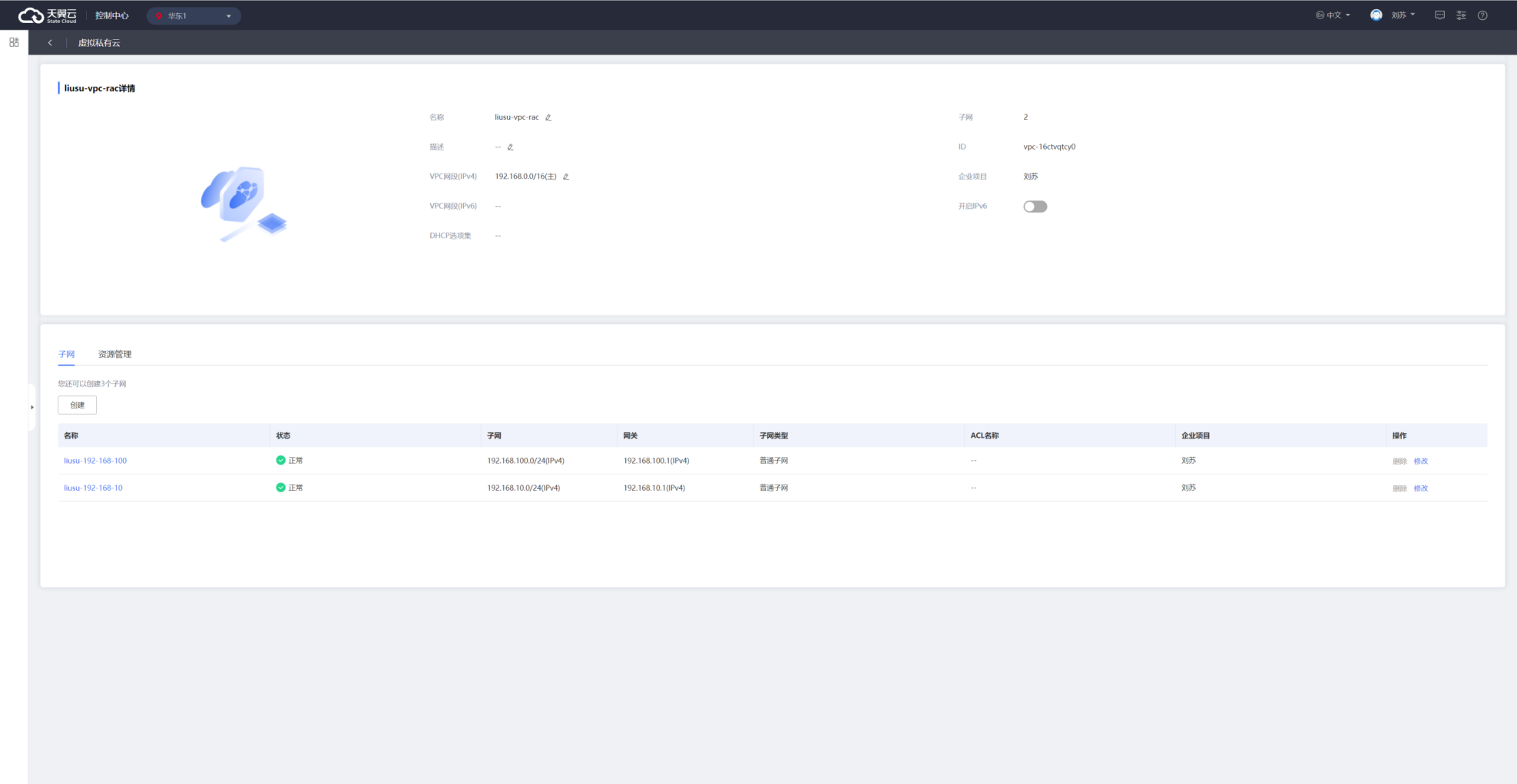

如下图所示为创建的VPC网络并创建了2个子网：
-
创建云主机。
如下图所示为创建的云主机，共创建两台同规格的云主机：
-
创建共享盘。

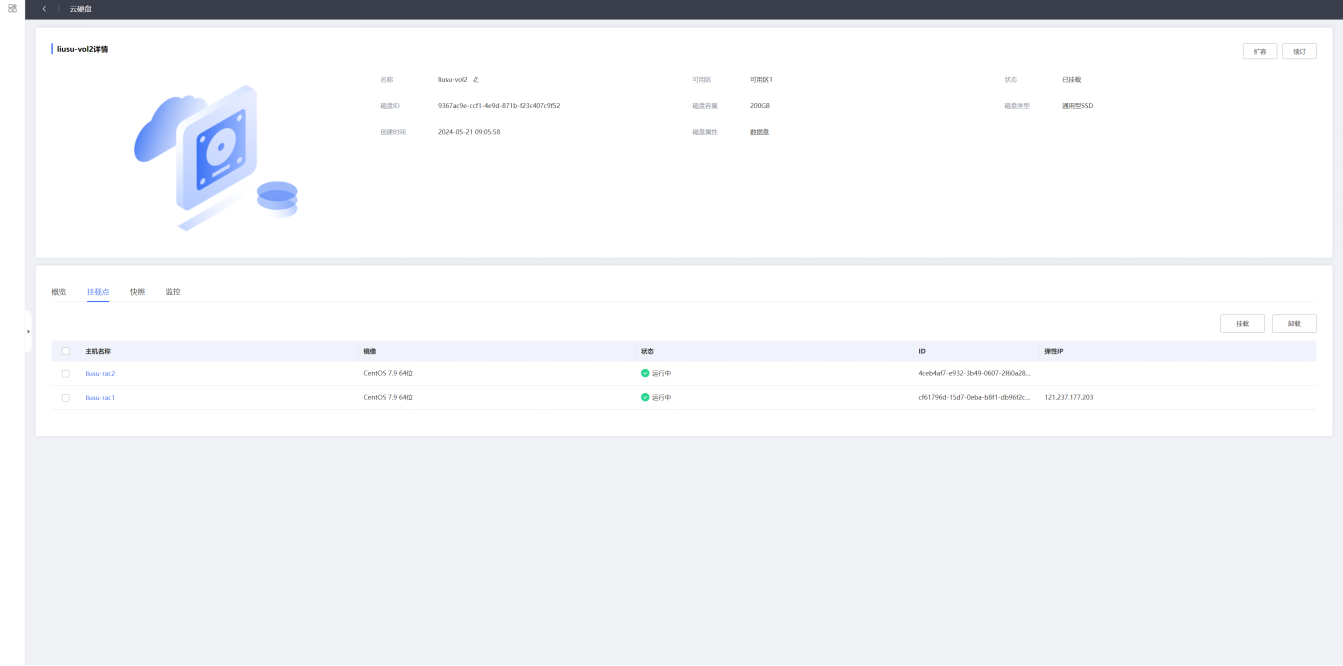

创建 2 个共享盘云硬盘并挂载至 2 个云主机上：
-
创建组播。
创建一个组播，所属 VPC 选择上述步骤创建的 VPC，并设置为静态加入方式，配置组播组地址：
节点配置
-
Host文件配置。
设置两个节点的主机名：
hostnamectl set-hostname p19c01
hostnamectl set-hostname p19c02
配置两个节点的/etc/hosts/文件：
192.168.10.101 p19c01
192.168.10.102 p19c02
192.168.100.101 p19c01-priv
192.168.100.102 p19c02-priv
192.168.10.103 p19c01-vip
192.168.10.104 p19c02-vip
192.168.10.105 p19c-scan
192.168.10.106 p19c-scan
192.168.10.107 p19c-scan注意：两个节点均需执行。
-
存储配置。
1）SCSI 磁盘模式场景
配置udev规则，步骤如下所示：
[root@p19c01 soft]# cat asm.sh #!/bin/bash for i in a b ; do echo "KERNEL==\"sd*\",ENV{DEVTYPE}==\"disk\",SUBSYSTEM==\"block\",PROGRAM==\"/usr/lib/udev/scsi_id -g -u -d \$devnode\",RESULT==\"`/usr/lib/udev/scsi_id -g -u /dev/sd$i`\", RUN+=\"/bin/sh -c 'mknod /dev/asmdisk$i b \$major \$minor; chown grid:asmadmin /dev/asmdisk$i; chmod 0660 /dev/asmdisk$i'\"" done [root@p19c01 soft]# cat /etc/udev/rules.d/99-oracle-asmdevices.rules KERNEL=="sd*",ENV{DEVTYPE}=="disk",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id -g -u -d $devnode",RESULT=="360000000000000000e000000002f0001", RUN+="/bin/sh -c 'mknod /dev/asmdiska b $major $minor; chown grid:asmadmin /dev/asmdiska; chmod 0660 /dev/asmdiska'" KERNEL=="sd*",ENV{DEVTYPE}=="disk",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id -g -u -d $devnode",RESULT=="360000000000000000e000000002b0001", RUN+="/bin/sh -c 'mknod /dev/asmdiskb b $major $minor; chown grid:asmadmin /dev/asmdiskb; chmod 0660 /dev/asmdiskb'" [root@p19c01 soft]# udevadm control --reload [root@p19c01 soft]# udevadm trigger [root@p19c01 soft]# [root@p19c01 soft]# ls -l /dev/ |grep asm brw-rw---- 1 root root 8, 0 May 24 17:08 asmdiska brw-rw---- 1 root root 8, 16 May 24 17:08 asmdiskb [root@p19c01 soft]# [root@p19c02 ~]# sh asm.sh KERNEL=="sd*",ENV{DEVTYPE}=="disk",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id -g -u -d $devnode",RESULT=="360000000000000000e000000002f0001", RUN+="/bin/sh -c 'mknod /dev/asmdiska b $major $minor; chown grid:asmadmin /dev/asmdiska; chmod 0660 /dev/asmdiska'" KERNEL=="sd*",ENV{DEVTYPE}=="disk",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id -g -u -d $devnode",RESULT=="360000000000000000e000000002b0001", RUN+="/bin/sh -c 'mknod /dev/asmdiskb b $major $minor; chown grid:asmadmin /dev/asmdiskb; chmod 0660 /dev/asmdiskb'" [root@p19c02 ~]# [root@p19c02 ~]# [root@p19c02 ~]# vim /etc/udev/rules.d/99-oracle-asmdevices.rules [root@p19c02 ~]# [root@p19c02 ~]# udevadm control --reload [root@p19c02 ~]# udevadm trigger [root@p19c02 ~]# [root@p19c02 ~]# [root@p19c02 ~]# ls -l /dev |grep asm brw-rw---- 1 root root 8, 0 May 24 17:09 asmdiska brw-rw---- 1 root root 8, 16 May 24 17:09 asmdiskb注意：两个节点均需执行。
2）VBD 磁盘模式场景。
[root@p19c01 ~]# lsblk NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT sr0 11:0 1 380K 0 rom vda 253:0 0 100G 0 disk └─vda1 253:1 0 100G 0 part / vdb 253:16 0 100G 0 disk vdc 253:32 0 200G 0 disk [root@p19c01 ~]# [root@p19c01 ~]# [root@p19c01 ~]# [root@p19c01 ~]# cat /sys/class/block/vdb/serial 965fcbe9-4f9c-4aa0-9[root@p19c01 ~]# [root@p19c01 ~]# [root@p19c01 ~]# [root@p19c01 ~]# cat /sys/class/block/vdc/serial 9367ac9e-ccf1-4e9d-8[root@p19c01 ~]# [root@p19c01 ~]# [root@p19c01 ~]# [root@p19c01 ~]# [root@p19c01 ~]# vim /etc/udev/rules.d/ 75-persistent-net-generator.rules 90-configure-multi-queue.rules 99-gen-net-conf.rules [root@p19c01 ~]# vim /etc/udev/rules.d/99-oracle-asmdevices.rules [root@p19c01 ~]# [root@p19c01 ~]# cat /etc/udev/rules.d/99-oracle-asmdevices.rules KERNEL=="vd*",ATTR{serial}=="965fcbe9-4f9c-4aa0-9",SYMLINK+="asm_ocr",OWNER="grid",GROUP="asmadmin",MODE="0660" KERNEL=="vd*",ATTR{serial}=="9367ac9e-ccf1-4e9d-8",SYMLINK+="asm_data",OWNER="grid",GROUP="asmadmin",MODE="0660" [root@p19c01 ~]# [root@p19c01 ~]# [root@p19c01 ~]# [root@p19c01 ~]# udevadm control --reload [root@p19c01 ~]# [root@p19c01 ~]# udevadm trigger [root@p19c01 ~]# [root@p19c01 ~]# [root@p19c01 ~]# ls -l /dev/ |grep asm lrwxrwxrwx 1 root root 3 May 27 15:30 asm_data -> vdc lrwxrwxrwx 1 root root 3 May 27 15:30 asm_ocr -> vdb [root@p19c02 ~]# lsblk NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT sr0 11:0 1 380K 0 rom vda 253:0 0 100G 0 disk └─vda1 253:1 0 100G 0 part / vdb 253:16 0 100G 0 disk vdc 253:32 0 200G 0 disk [root@p19c02 ~]# [root@p19c02 ~]# [root@p19c02 ~]# vim /etc/udev/rules.d/99-oracle-asmdevices.rules [root@p19c02 ~]# [root@p19c02 ~]# [root@p19c02 ~]# udevadm control --reload [root@p19c02 ~]# [root@p19c02 ~]# udevadm trigger [root@p19c02 ~]# [root@p19c02 ~]# [root@p19c02 ~]# ls -l /dev/ |grep asm lrwxrwxrwx 1 root root 3 May 27 15:31 asm_data -> vdc lrwxrwxrwx 1 root root 3 May 27 15:31 asm_ocr -> vdb [root@p19c02 ~]# [root@p19c02 ~]# [root@p19c02 ~]# [root@p19c02 ~]# cat /etc/udev/rules.d/99-oracle-asmdevices.rules KERNEL=="vd*",ATTR{serial}=="965fcbe9-4f9c-4aa0-9",SYMLINK+="asm_ocr",OWNER="grid",GROUP="asmadmin",MODE="0660" KERNEL=="vd*",ATTR{serial}=="9367ac9e-ccf1-4e9d-8",SYMLINK+="asm_data",OWNER="grid",GROUP="asmadmin",MODE="0660" [root@p19c02 ~]#注意：两个节点均需执行。
-
avahi-daemon 配置。
yum install -y avahi* systemctl disable avahi-daemon.service注意：两个节点均需执行。
-
系统参数配置。
配置参数文件如下所示：
memTotal=$(grep MemTotal /proc/meminfo | awk '{print $2}') totalMemory=$((memTotal / 2048)) shmall=$((memTotal / 4)) if [ $shmall -lt 2097152 ]; then shmall=2097152 fi shmmax=$((memTotal * 1024 - 1)) if [ "$shmmax" -lt 4294967295 ]; then shmmax=4294967295 fi cat <<EOF>>/etc/sysctl.conf fs.aio-max-nr = 1048576 fs.file-max = 6815744 kernel.shmall = $shmall kernel.shmmax = $shmmax kernel.shmmni = 4096 kernel.sem = 250 32000 100 128 net.ipv4.ip_local_port_range = 9000 65500 net.core.rmem_default = 262144 net.core.rmem_max = 4194304 net.core.wmem_default = 262144 net.core.wmem_max = 1048576 net.ipv4.conf.eth0.rp_filter = 1 net.ipv4.conf.eth1.rp_filter = 2 EOF生效系统参数：
sysctl -p -
系统资源限制配置。
配置limits.conf：
cat <<EOF>>/etc/security/limits.conf oracle soft nofile 1024 oracle hard nofile 65536 oracle soft stack 10240 oracle hard stack 32768 oracle soft nproc 2047 oracle hard nproc 16384 oracle hard memlock 134217728 oracle soft memlock 134217728 grid soft nofile 1024 grid hard nofile 65536 grid soft stack 10240 grid hard stack 32768 grid soft nproc 2047 grid hard nproc 16384 EOF 配置pam.d/login： cat <<EOF>>/etc/pam.d/login session required pam_limits.so session required /lib64/security/pam_limits.so EOF -
用户及组、目录创建。
用户组创建：
/usr/sbin/groupadd -g 54321 oinstall /usr/sbin/groupadd -g 54322 dba /usr/sbin/groupadd -g 54323 oper /usr/sbin/groupadd -g 54324 backupdba /usr/sbin/groupadd -g 54325 dgdba /usr/sbin/groupadd -g 54326 kmdba /usr/sbin/groupadd -g 54327 asmdba /usr/sbin/groupadd -g 54328 asmoper /usr/sbin/groupadd -g 54329 asmadmin /usr/sbin/groupadd -g 54330 racdba用户grid/oracle创建：
/usr/sbin/useradd -u 11012 -g oinstall -G asmadmin,asmdba,asmoper,dba,racdba,oper grid /usr/sbin/useradd -u 54321 -g oinstall -G asmdba,dba,backupdba,dgdba,kmdba,racdba,oper oracle echo "oracle" |passwd oracle --stdin echo "oracle" |passwd grid --stdin id grid id oracle udevadm control --reload-rules udevadm trigger ll /dev |grep asm创建软件目录：
mkdir -p /u01/app/19.3.0/grid mkdir -p /u01/app/grid mkdir -p /u01/app/oracle/product/19.3.0/db mkdir -p /u01/app/oraInventory mkdir -p /backup mkdir -p /home/oracle/scripts chown -R oracle:oinstall /backup chown -R oracle:oinstall /home/oracle/scripts chown -R grid:oinstall /u01 chown -R grid:oinstall /u01/app/grid chown -R grid:oinstall /u01/app/19.3.0/grid chown -R grid:oinstall /u01/app/oraInventory chown -R oracle:oinstall /u01/app/oracle chmod -R 775 /u01注意：两个节点均需执行。
-
环境变量配置。
用户grid环境变量：
cat <<EOF>>/home/grid/.bash_profile ################OracleBegin######################### umask 022 export TMP=/tmp export TMPDIR=\$TMP export NLS_LANG=AMERICAN_AMERICA.AL32UTF8 export ORACLE_BASE=/u01/app/grid export ORACLE_HOME=/u01/app/19.3.0/grid export ORACLE_TERM=xterm export TNS_ADMIN=\$ORACLE_HOME/network/admin export LD_LIBRARY_PATH=\$ORACLE_HOME/lib:/lib:/usr/lib export ORACLE_SID=+ASM1 export PATH=/usr/sbin:\$PATH export PATH=\$ORACLE_HOME/bin:\$ORACLE_HOME/OPatch:\$PATH alias sas='sqlplus / as sysasm' export PS1="[\`whoami\`@\`hostname\`:"'\$PWD]\$ ' EOF cat <<EOF>>/home/grid/.bash_profile ################OracleBegin######################### umask 022 export TMP=/tmp export TMPDIR=\$TMP export NLS_LANG=AMERICAN_AMERICA.AL32UTF8 export ORACLE_BASE=/u01/app/grid export ORACLE_HOME=/u01/app/19.3.0/grid export ORACLE_TERM=xterm export TNS_ADMIN=\$ORACLE_HOME/network/admin export LD_LIBRARY_PATH=\$ORACLE_HOME/lib:/lib:/usr/lib export ORACLE_SID=+ASM2 export PATH=/usr/sbin:\$PATH export PATH=\$ORACLE_HOME/bin:\$ORACLE_HOME/OPatch:\$PATH alias sas='sqlplus / as sysasm' export PS1="[\`whoami\`@\`hostname\`:"'\$PWD]\$ ' EOF用户oracle环境变量：
cat <<EOF>>/home/oracle/.bash_profile ################OracleBegin######################### umask 022 export TMP=/tmp export TMPDIR=\$TMP export NLS_LANG=AMERICAN_AMERICA.AL32UTF8 export ORACLE_BASE=/u01/app/oracle export ORACLE_HOME=\$ORACLE_BASE/product/19.3.0/db export ORACLE_HOSTNAME=p19c01 export ORACLE_TERM=xterm export TNS_ADMIN=\$ORACLE_HOME/network/admin export LD_LIBRARY_PATH=\$ORACLE_HOME/lib:/lib:/usr/lib export ORACLE_SID=p19c01 export PATH=/usr/sbin:\$PATH export PATH=\$ORACLE_HOME/bin:\$ORACLE_HOME/OPatch:\$PATH alias sas='sqlplus / as sysdba' export PS1="[\`whoami\`@\`hostname\`:"'\$PWD]\$ ' ################OracleEnd######################### EOF cat <<EOF>>/home/oracle/.bash_profile ################OracleBegin######################### umask 022 export TMP=/tmp export TMPDIR=\$TMP export NLS_LANG=AMERICAN_AMERICA.AL32UTF8 export ORACLE_BASE=/u01/app/oracle export ORACLE_HOME=\$ORACLE_BASE/product/19.3.0/db export ORACLE_HOSTNAME=p19c02 export ORACLE_TERM=xterm export TNS_ADMIN=\$ORACLE_HOME/network/admin export LD_LIBRARY_PATH=\$ORACLE_HOME/lib:/lib:/usr/lib export ORACLE_SID=p19c02 export PATH=/usr/sbin:\$PATH export PATH=\$ORACLE_HOME/bin:\$ORACLE_HOME/OPatch:\$PATH alias sas='sqlplus / as sysdba' export PS1="[\`whoami\`@\`hostname\`:"'\$PWD]\$ ' ################OracleEnd######################### EOF注意：两个节点均需执行。
-
SWAP 配置。
dd if=/dev/zero of=/swap bs=1M count=16390 mkswap /swap swapon /swap echo "/swap swap swap default 0 0" >> /etc/fstab注意：两个节点均需执行。
-
安装依赖包。
yum groupinstall -y "Server with GUI" yum install -y bc \ binutils \ compat-libcap1 \ compat-libstdc++-33 \ gcc \ gcc-c++ \ elfutils-libelf \ elfutils-libelf-devel \ glibc \ glibc-devel \ ksh \ libaio \ libaio-devel \ libgcc \ libstdc++ \ libstdc++-devel \ libxcb \ libX11 \ libXau \ libXi \ libXtst \ libXrender \ libXrender-devel \ make \ net-tools \ nfs-utils \ smartmontools \ sysstat \ e2fsprogs \ e2fsprogs-libs \ fontconfig-devel \ expect \ unzip \ openssh-clients \ readline* \ tigervnc* \ psmisc注意：两个节点均需执行。
-
上传并解压安装包。
注意：只在第一个节点执行。
mkdir /soft上传安装包到该目录下：
[root@p19c01 soft]# ls -lh total 5.6G -rw-r--r-- 1 root root 2.9G May 21 10:44 LINUX.X64_193000_db_home.zip -rw-r--r-- 1 root root 2.7G May 21 09:56 LINUX.X64_193000_grid_home.zip解压grid安装包：
[root@p19c01 ~]# cd /soft [root@p19c01 soft]# ls -l total 5809468 -rw-r--r-- 1 root root 3059705302 May 21 10:44 LINUX.X64_193000_db_home.zip -rw-r--r-- 1 root root 2889184573 May 21 09:56 LINUX.X64_193000_grid_home.zip [root@p19c01 soft]# [root@p19c01 soft]# chown -R grid:oinstall /soft [root@p19c01 soft]# [root@p19c01 soft]# su - grid -c "unzip -q /soft/LINUX.X64_193000_grid_home.zip -d /u01/app/19.3.0/grid/"解压oracle安装包：
[root@p19c01 soft]# ls -lh total 5.6G -rw-r--r-- 1 grid oinstall 2.9G May 21 10:44 LINUX.X64_193000_db_home.zip -rw-r--r-- 1 grid oinstall 2.7G May 21 09:56 LINUX.X64_193000_grid_home.zip [root@p19c01 soft]# [root@p19c01 soft]# chown -R oracle:oinstall /soft [root@p19c01 soft]# [root@p19c01 soft]# su - oracle -c "unzip -q /soft/LINUX.X64_193000_db_home.zip -d /u01/app/oracle/product/19.3.0/db/"安装cvuqdisk（两个节点都需执行）：
[root@p19c01 soft]# cd /u01/app/19.3.0/grid/cv/rpm/ [root@p19c01 rpm]# ls -l total 12 -rw-r--r-- 1 grid oinstall 11412 Mar 13 2019 cvuqdisk-1.0.10-1.rpm [root@p19c01 rpm]# rpm -ivh cvuqdisk-1.0.10-1.rpm Preparing... ################################# [100%] Using default group oinstall to install package Updating / installing... 1:cvuqdisk-1.0.10-1 ################################# [100%] [root@p19c01 rpm]# scp cvuqdisk-1.0.10-1.rpm root@p19c02:/root [root@p19c01 rpm]# [root@p19c01 rpm]# ssh p19c02 root@p19c02's password: Last failed login: Thu May 23 14:22:55 CST 2024 from 183.81.169.238 on ssh:notty There were 22 failed login attempts since the last successful login. Last login: Thu May 23 09:12:17 2024 from 101.227.46.166 [root@p19c02 ~]# ls -lh total 12K -rw-r--r-- 1 root root 12K May 23 15:05 cvuqdisk-1.0.10-1.rpm [root@p19c02 ~]# rpm -ivh cvuqdisk-1.0.10-1.rpm Preparing... ################################# [100%] Using default group oinstall to install package Updating / installing... 1:cvuqdisk-1.0.10-1 ################################# [100%]
安装Grid软件
配置grid用户vnc图形界面：
[root@p19c01 ~]# chown -R grid:oinstall /soft
[root@p19c01 ~]#
[root@p19c01 ~]# su - grid
Last login: Thu May 23 14:05:58 CST 2024 on pts/0
[grid@p19c01:/home/grid]$
[grid@p19c01:/home/grid]$ vncserver
You will require a password to access your desktops.
Password:
Verify:
Would you like to enter a view-only password (y/n)? n
A view-only password is not used
xauth: file /home/grid/.Xauthority does not exist
New 'p19c01:1 (grid)' desktop is p19c01:1
Creating default startup script /home/grid/.vnc/xstartup
Creating default config /home/grid/.vnc/config
Starting applications specified in /home/grid/.vnc/xstartup
Log file is /home/grid/.vnc/p19c01:1.log
[grid@p19c01:/home/grid]$
[grid@p19c01:/home/grid]$
[grid@p19c01:/home/grid]$ ps aux |grep vnc
grid 1090 1.4 0.2 286708 46392 pts/0 Sl 15:39 0:00 /bin/Xvnc :1 -auth /home/grid/.Xauthority -desktop p19c01:1 (grid) -fp catalogue:/etc/X11/fontpath.d -geometry 1024x768 -httpd /usr/share/vnc/classes -pn -rfbauth /home/grid/.vnc/passwd -rfbport 5901 -rfbwait 30000
grid 1103 0.0 0.0 113288 1200 pts/0 S 15:39 0:00 /bin/sh /home/grid/.vnc/xstartup
grid 1898 0.0 0.0 112820 980 pts/0 S+ 15:39 0:00 grep --color=auto vnc
[grid@p19c01:/home/grid]$

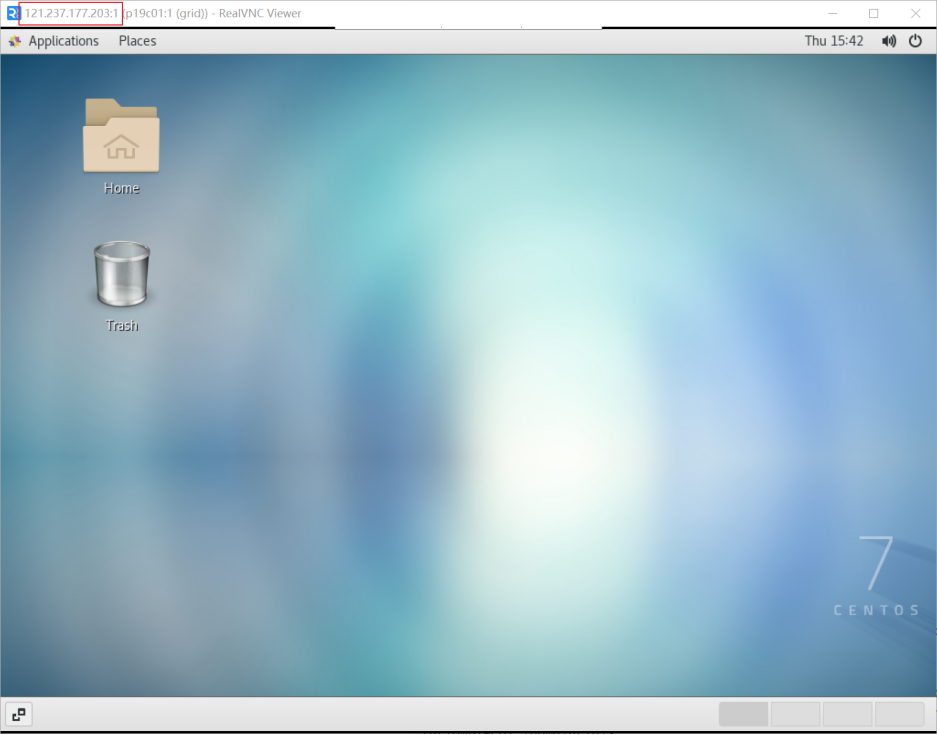

在vnc客户端通过VNC Viewer来访问，输入地址为节点１的弹性EIP加上一个端口1：
如下图所示，开始执行安装：

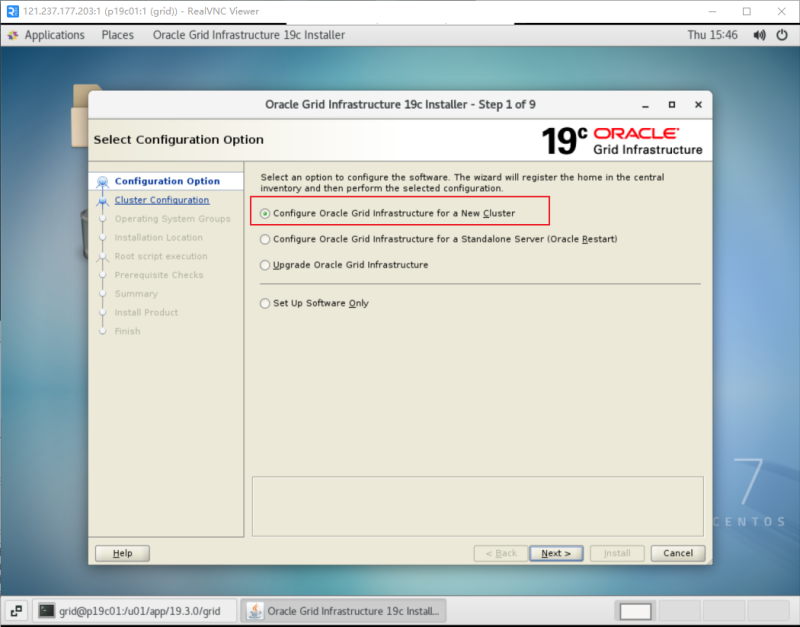

选择集群安装：
选择Standalone模式：

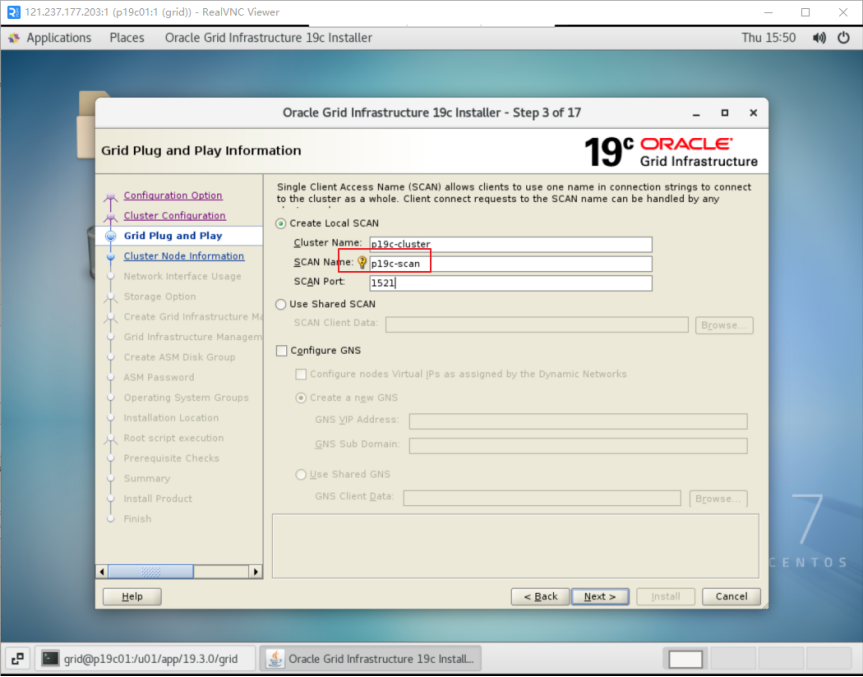

修改scan名称，与hosts文件配置scan名称保持一致：
添加节点2信息，进行互信：
输入grid用户密码，创建用户时两节点必须保持一致。
先执行Setup，再执行Test：
在网卡接口用途确认界面，修改私网网络用途为ASM&Private：
选择存储类型：
步骤GRIM采用默认不安装的选择：

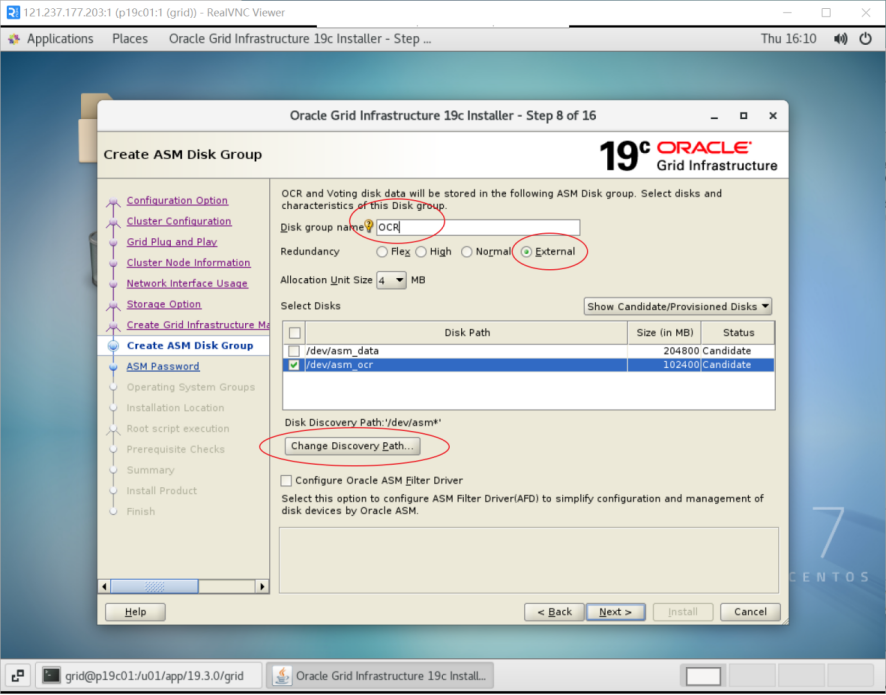

安装填写OCR盘，一块盘冗余External，目录选择udev绑定的路径：

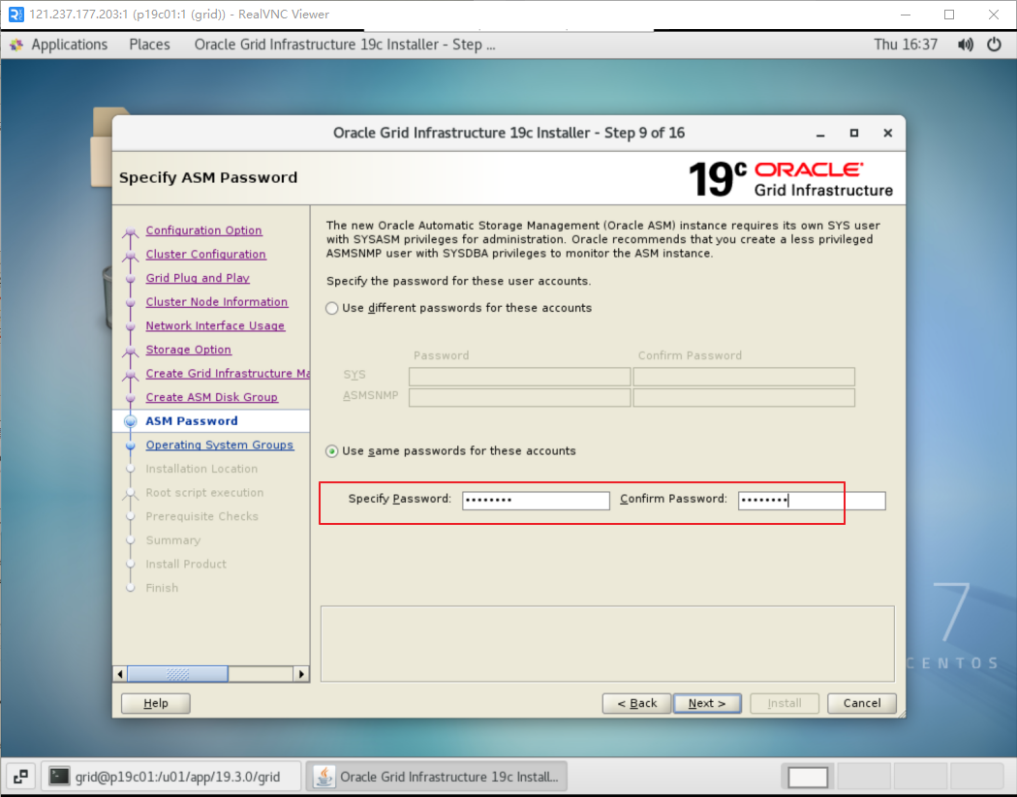

填写ASM密码：

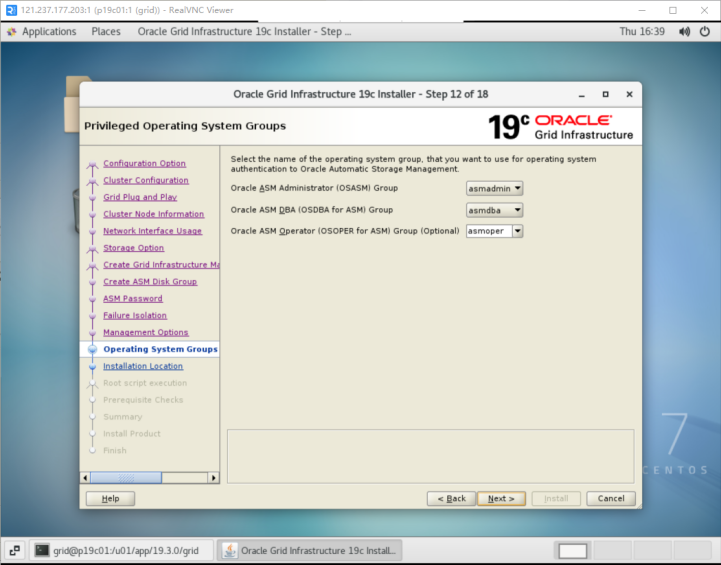

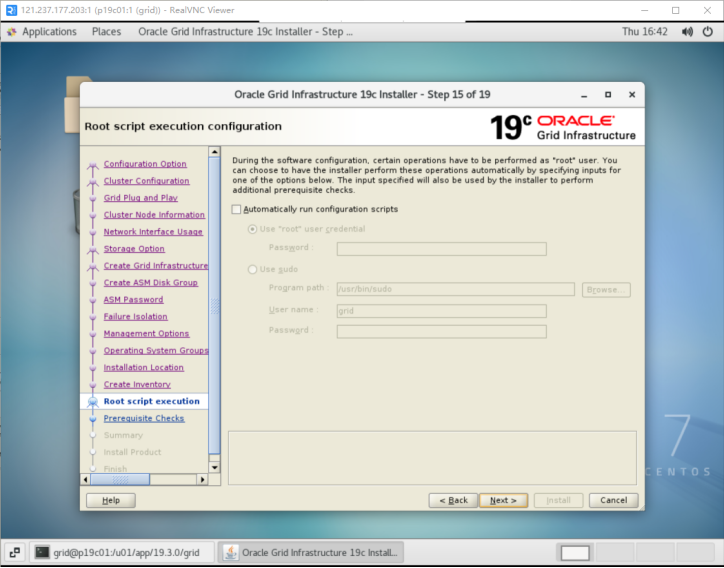

默认：
默认：
默认：
默认：
默认：
默认：
安装预检查结果：
选择忽略按钮Ignore All，开始进行安装：

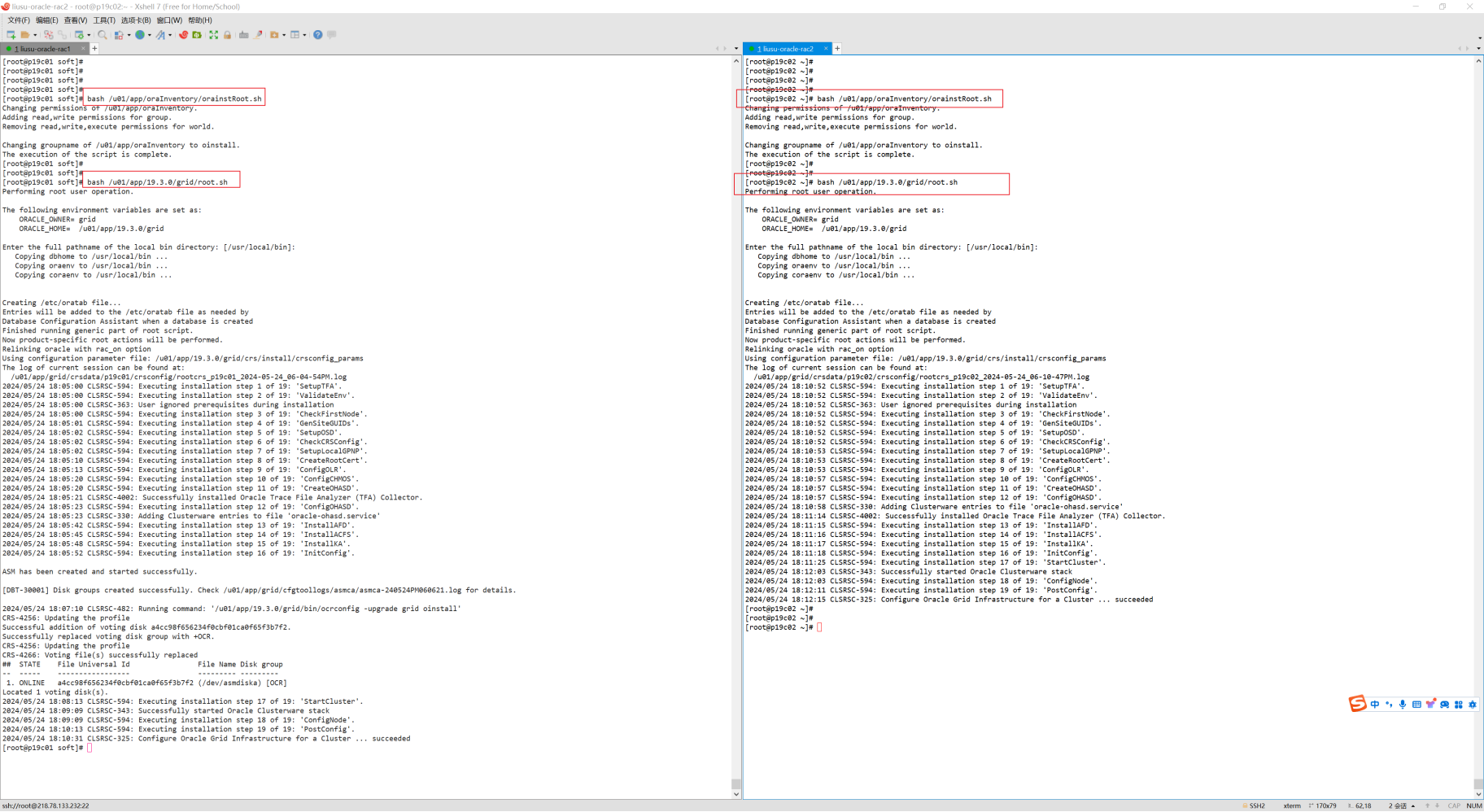

在两个节点上按顺序分别执行上述脚本：
两个节点都执行完成后，点击OK，继续安装。
安装完成：
这个时候查看服务状态发现只有一个节点是在线的：
[grid@p19c01:/home/grid]$ crsctl stat res -t
--------------------------------------------------------------------------------
Name Target State Server State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.LISTENER.lsnr
ONLINE ONLINE p19c01 STABLE
ONLINE ONLINE p19c02 STABLE
ora.chad
ONLINE ONLINE p19c01 STABLE
ONLINE ONLINE p19c02 STABLE
ora.net1.network
ONLINE ONLINE p19c01 STABLE
ONLINE ONLINE p19c02 STABLE
ora.ons
ONLINE ONLINE p19c01 STABLE
ONLINE ONLINE p19c02 STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.ASMNET1LSNR_ASM.lsnr(ora.asmgroup)
1 ONLINE ONLINE p19c01 STABLE
2 ONLINE ONLINE p19c02 STABLE
3 OFFLINE OFFLINE STABLE
ora.LISTENER_SCAN1.lsnr
1 ONLINE ONLINE p19c02 STABLE
ora.LISTENER_SCAN2.lsnr
1 ONLINE ONLINE p19c01 STABLE
ora.LISTENER_SCAN3.lsnr
1 ONLINE ONLINE p19c01 STABLE
ora.OCR.dg(ora.asmgroup)
1 ONLINE ONLINE p19c01 STABLE
2 OFFLINE OFFLINE STABLE
3 OFFLINE OFFLINE STABLE
ora.asm(ora.asmgroup)
1 ONLINE ONLINE p19c01 Started,STABLE
2 ONLINE OFFLINE Instance Shutdown,ST
ABLE
3 OFFLINE OFFLINE STABLE
ora.asmnet1.asmnetwork(ora.asmgroup)
1 ONLINE ONLINE p19c01 STABLE
2 ONLINE ONLINE p19c02 STABLE
3 OFFLINE OFFLINE STABLE
ora.cvu
1 ONLINE ONLINE p19c01 STABLE
ora.p19c01.vip
1 ONLINE ONLINE p19c01 STABLE
ora.p19c02.vip
1 ONLINE ONLINE p19c02 STABLE
ora.qosmserver
1 ONLINE ONLINE p19c01 STABLE
ora.scan1.vip
1 ONLINE ONLINE p19c02 STABLE
ora.scan2.vip
1 ONLINE ONLINE p19c01 STABLE
ora.scan3.vip
1 ONLINE ONLINE p19c01 STABLE
--------------------------------------------------------------------------------
这是因为 2 个云主机节点的 169.254 网段不通，即 Oracle RAC 的 HAIP 不通。这里采用将 HAIP 禁用掉的方案来解决，分别在两个节点执行如下操作：
/u01/app/19.3.0/grid/bin/crsctl stop crs
/u01/app/19.3.0/grid/bin/crsctl start crs -excl -nocrs
/u01/app/19.3.0/grid/bin/crsctl modify res ora.cluster_interconnect.haip -attr "ENABLED=0" -init
/u01/app/19.3.0/grid/bin/crsctl modify res ora.asm -attr "START_DEPENDENCIES='hard(ora.cssd,ora.ctssd)pullup(ora.cssd,ora.ctssd)weak(ora.drivers.acfs)',STOP_DEPENDENCIES='hard(intermediate:ora.cssd)'" -init
/u01/app/19.3.0/grid/bin/crsctl stop crs
最后再重新两个节点的 crs，然后查看集群状态就正常了：
[grid@p19c01:/home/grid]$ crsctl stat res -t
--------------------------------------------------------------------------------
Name Target State Server State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.LISTENER.lsnr
ONLINE ONLINE p19c01 STABLE
ONLINE ONLINE p19c02 STABLE
ora.chad
ONLINE ONLINE p19c01 STABLE
ONLINE ONLINE p19c02 STABLE
ora.net1.network
ONLINE ONLINE p19c01 STABLE
ONLINE ONLINE p19c02 STABLE
ora.ons
ONLINE ONLINE p19c01 STABLE
ONLINE ONLINE p19c02 STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.ASMNET1LSNR_ASM.lsnr(ora.asmgroup)
1 ONLINE ONLINE p19c01 STABLE
2 ONLINE ONLINE p19c02 STABLE
3 ONLINE OFFLINE STABLE
ora.LISTENER_SCAN1.lsnr
1 ONLINE ONLINE p19c02 STABLE
ora.LISTENER_SCAN2.lsnr
1 ONLINE ONLINE p19c01 STABLE
ora.LISTENER_SCAN3.lsnr
1 ONLINE ONLINE p19c01 STABLE
ora.OCR.dg(ora.asmgroup)
1 ONLINE ONLINE p19c01 STABLE
2 ONLINE ONLINE p19c02 STABLE
3 OFFLINE OFFLINE STABLE
ora.asm(ora.asmgroup)
1 ONLINE ONLINE p19c01 Started,STABLE
2 ONLINE ONLINE p19c02 Started,STABLE
3 OFFLINE OFFLINE STABLE
ora.asmnet1.asmnetwork(ora.asmgroup)
1 ONLINE ONLINE p19c01 STABLE
2 ONLINE ONLINE p19c02 STABLE
3 OFFLINE OFFLINE STABLE
ora.cvu
1 ONLINE ONLINE p19c01 STABLE
ora.p19c01.vip
1 ONLINE ONLINE p19c01 STABLE
ora.p19c02.vip
1 ONLINE ONLINE p19c02 STABLE
ora.qosmserver
1 ONLINE ONLINE p19c01 STABLE
ora.scan1.vip
1 ONLINE ONLINE p19c02 STABLE
ora.scan2.vip
1 ONLINE ONLINE p19c01 STABLE
ora.scan3.vip
1 ONLINE ONLINE p19c01 STABLE
--------------------------------------------------------------------------------
添加 ASM DATA 数据盘：

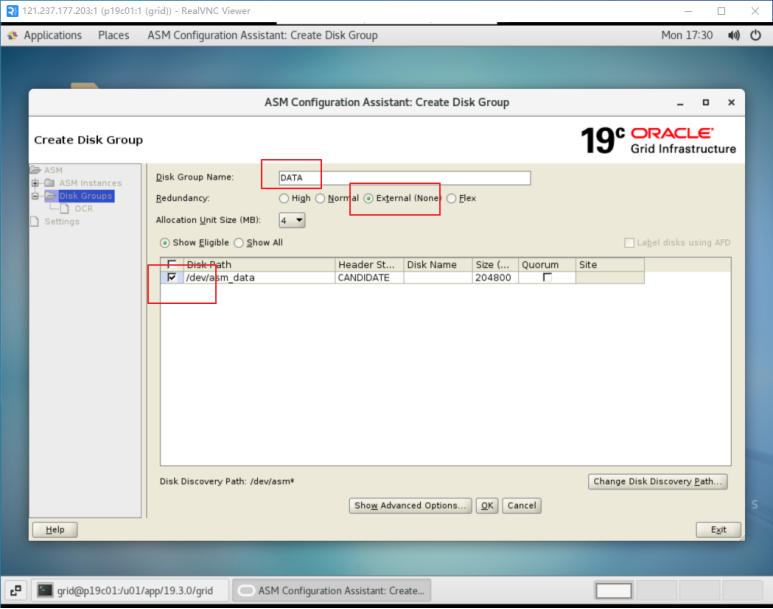

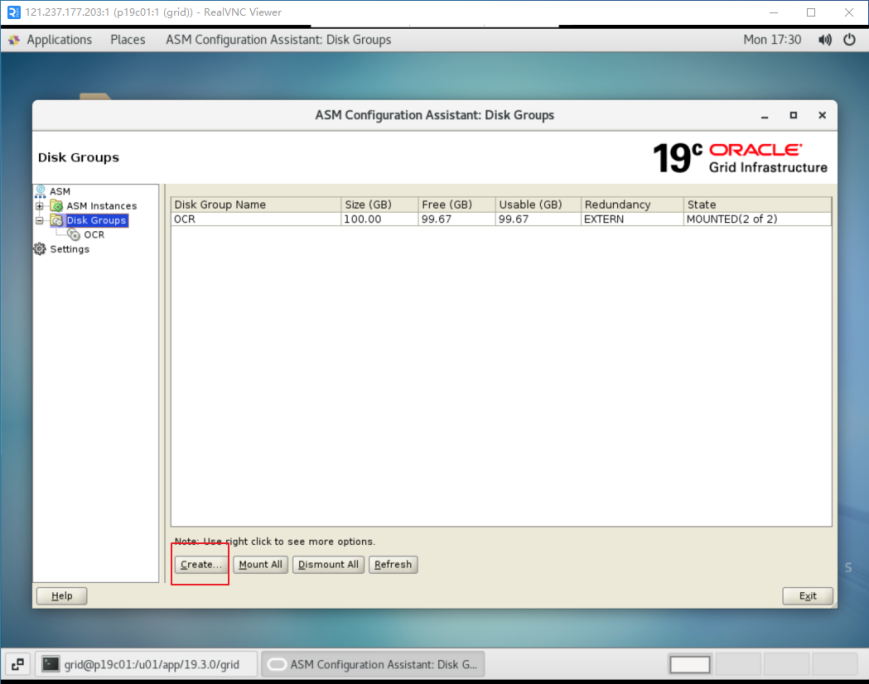

执行asmca弹出磁盘组管理界面：
查看添加成功：
[grid@p19c01:/home/grid]$ asmcmd lsdg
State Type Rebal Sector Logical_Sector Block AU Total_MB Free_MB Req_mir_free_MB Usable_file_MB Offline_disks Voting_files Name
MOUNTED EXTERN N 512 512 4096 4194304 204800 204668 0 204668 0 N DATA/
MOUNTED EXTERN N 512 512 4096 4194304 102400 102064 0 102064 0 Y OCR/
安装Oracle软件
配置oracle用户vnc图形界面：
[root@p19c01 ~]# chown -R oracle:oinstall /soft
[root@p19c01 ~]# su - oracle
Last login: Mon May 27 15:54:16 CST 2024 on pts/0
[oracle@p19c01:/home/oracle]$
[oracle@p19c01:/home/oracle]$ vncserver
You will require a password to access your desktops.
Password:
Verify:
Would you like to enter a view-only password (y/n)? n
A view-only password is not used
xauth: file /home/oracle/.Xauthority does not exist
New 'p19c01:2 (oracle)' desktop is p19c01:2
Creating default startup script /home/oracle/.vnc/xstartup
Creating default config /home/oracle/.vnc/config
Starting applications specified in /home/oracle/.vnc/xstartup
Log file is /home/oracle/.vnc/p19c01:2.log
[oracle@p19c01:/home/oracle]$
[oracle@p19c01:/home/oracle]$ ps aux |grep vnc
oracle 1495 1.8 0.2 286620 46376 pts/0 Sl 17:33 0:00 /bin/Xvnc :2 -auth /home/oracle/.Xauthority -desktop p19c01:2 (oracle) -fp catalogue:/etc/X11/fontpath.d -geometry 1024x768 -httpd /usr/share/vnc/classes -pn -rfbauth /home/oracle/.vnc/passwd -rfbport 5902 -rfbwait 30000
oracle 1523 0.0 0.0 113288 1200 pts/0 S 17:33 0:00 /bin/sh /home/oracle/.vnc/xstartup
oracle 2262 0.0 0.0 112820 984 pts/0 S+ 17:34 0:00 grep --color=auto vnc
grid 20009 0.0 0.3 305292 54360 pts/0 Sl 15:56 0:04 /bin/Xvnc :1 -auth /home/grid/.Xauthority -desktop p19c01:1 (grid) -fp catalogue:/etc/X11/fontpath.d -geometry 1024x768 -httpd /usr/share/vnc/classes -pn -rfbauth /home/grid/.vnc/passwd -rfbport 5901 -rfbwait 30000
grid 20022 0.0 0.0 113288 1200 pts/0 S 15:56 0:00 /bin/sh /home/grid/.vnc/xstartup
[oracle@p19c01:/home/oracle]$
在vnc客户端输入弹性IP加上端口2，接入图形界面。
分别在两个节点上执行配置脚本，完成数据库的安装。
创建数据库实例
执行dbca命令弹出创建数据库界面：

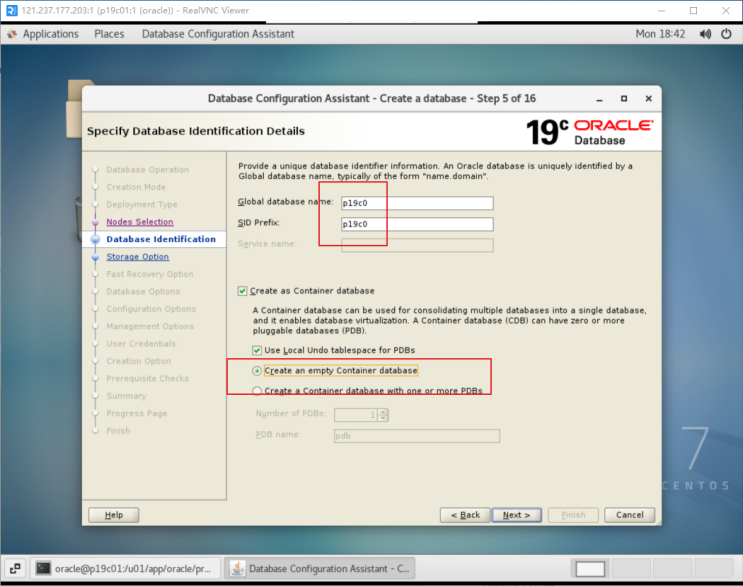

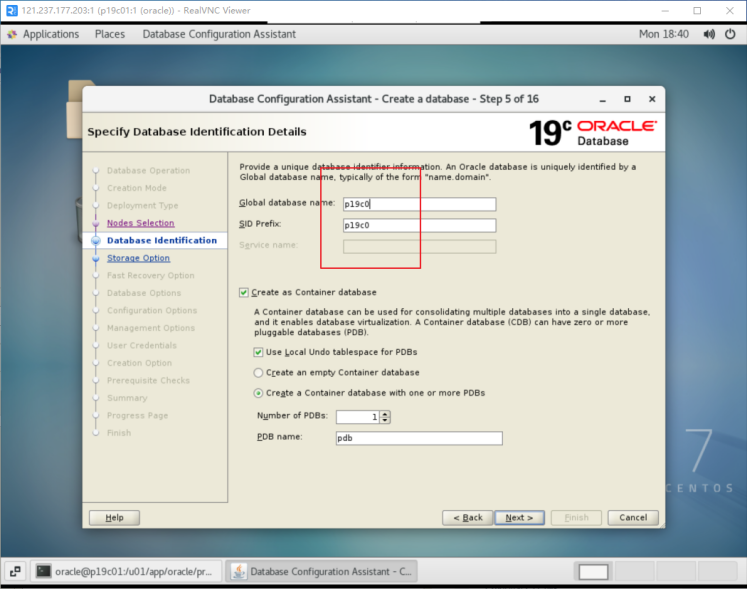

填写实例名称：

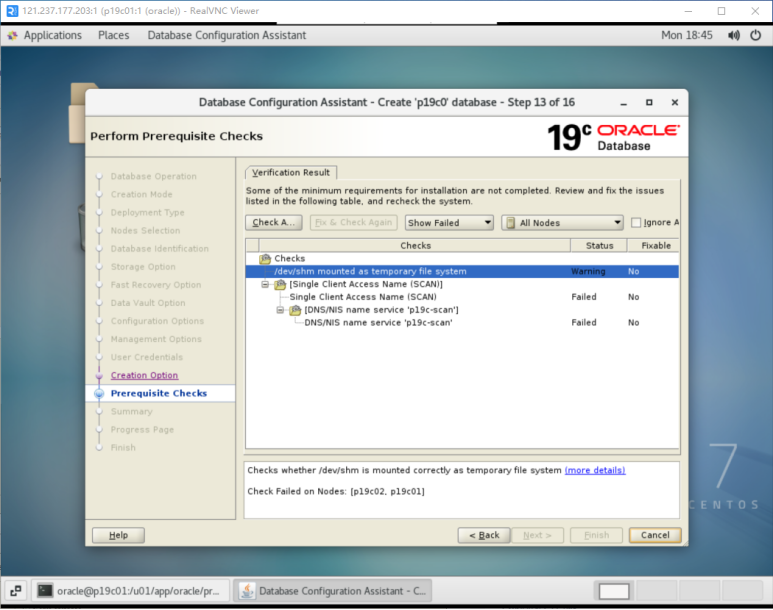

安装预检查，忽略：

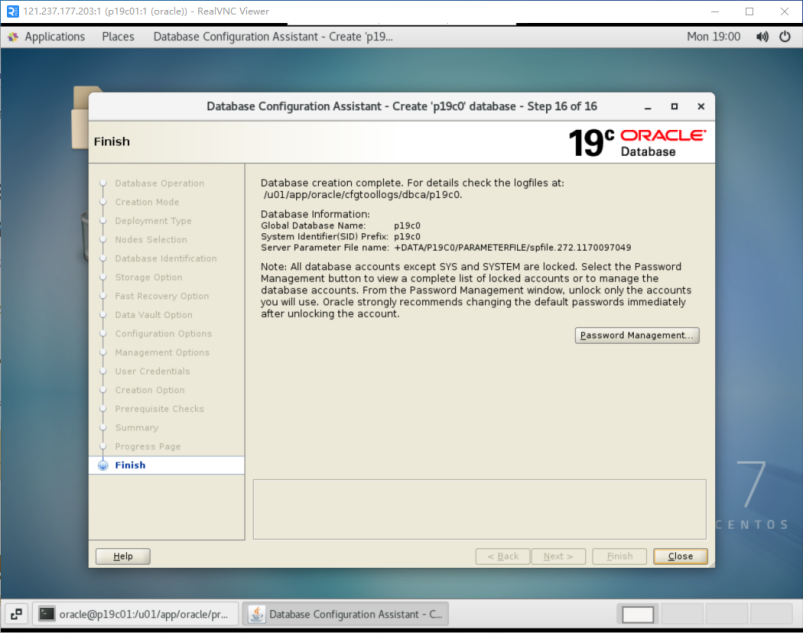

完成数据库的创建：
