操作场景
登录弹性云主机查询磁盘设备信息,发现磁盘的设备名称与控制台上显示的挂载点不一致,不清楚磁盘具体挂载在哪个设备上或磁盘对应的逻辑卷标识。本节操作介绍如何根据控制台上显示的磁盘信息,查询该磁盘在弹性云主机内对应的设备名称。
在管理控制台查看云主机的磁盘标识
- 登录管理控制台。
- 选择“计算 > 弹性云主机”。
- 在弹性云主机列表栏,单击目标云主机的名称。
系统进入弹性云主机详情页。
- 选择“云硬盘”页签,并单击 展开磁盘详情。
- 查看磁盘的“设备类型”和“设备标识”。
说明如果界面上当前未显示参数“设备标识”,请尝试关闭弹性云主机,并重新开机。
− KVM实例
如果“设备类型”为VBD,您可以使用SerialNumber或BDF查询磁盘挂载点。
(推荐)SerialNumber请参考使用SerialNumber查询磁盘标识(Windows)和使用SerialNumber查询磁盘挂载点(Linux)
BDF请参考使用BDF查询磁盘挂载点(Linux)(Windows操作系统不支持使用BDF查询磁盘标识。)
如果“设备类型”为SCSI,您可以使用wwn查询磁盘挂载点,请参考使用wwn查询磁盘标识(Windows)和使用wwn查询磁盘挂载点(Linux)。
使用SerialNumber查询磁盘标识(Windows)
如果控制台上显示的是SerialNumber,有以下两种方法查看对应的设备名称。
- cmd命名查询方式
- 在Windows操作系统中以管理员身份启动cmd,并执行以下命令。
wmic diskdrive get serialnumber
wmic path win32_physicalmedia get SerialNumber
wmic path Win32_DiskDrive get SerialNumber
说明SerialNumber是磁盘UUID的前20位。
例如:控制台上VBD盘对应的SerialNumber为“97c876c0-54b3-460a-b”,使用以下任一命令查询磁盘SerialNumber。
wmic diskdrive get serialnumber
wmic path win32_physicalmedia get SerialNumber
wmic path Win32_DiskDrive get SerialNumber
回显信息如下所示:
图 获取磁盘SerialNumber
- 执行以下命令查看SerialNumber对应的磁盘。
wmic diskdrive get Name, SerialNumber
图 查看SerialNumber对应的磁盘
- PowerShell命名查询方式
- 在Windows操作系统中以管理员身份启动PowerShell。
- 执行以下命令查看逻辑卷对应的磁盘。
− Windows 2012及以上版本的操作系统
i. 执行以下命令查看逻辑卷对应的磁盘
Get-CimInstance -ClassName Win32_LogicalDiskToPartition |select Antecedent, Dependent |fl
如图所示查询到的逻辑卷C对应的磁盘是Disk 0
ii. 执行以下命令查看SerialNumber与磁盘的对应关系。
Get-Disk |select Number, SerialNumber
如图所示SerialNumber“97c876c0-54b3-460a-b”对应的是Disk 0。

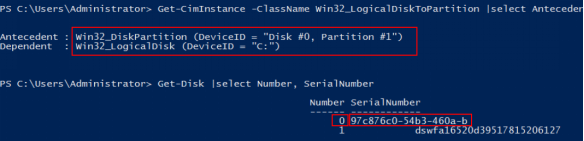

图 查看逻辑卷对应的磁盘
− Windows 2012以下版本的操作系统
i. 执行以下命令查看逻辑卷对应的磁盘
Get-WmiObject -Class Win32_PhysicalMedia |select Tag, Serialnumber
ii. 执行以下命令查看SerialNumber与磁盘的对应关系。
Get-WmiObject -Class Win32_LogicalDiskToPartition |select Antecedent, Dependent |fl
使用SerialNumber查询磁盘挂载点(Linux)
如果控制台上显示的是SerialNumber,您可以使用以下任一命令查看对应的设备名称。
udevadm info --query=all --name=/dev/xxx | grep ID_SERIAL
ll /dev/disk/by-id/*
说明SerialNumber是磁盘UUID的前20位。
例如:控制台上VBD盘对应的SerialNumber为“62f0d06b-808d-480d-8”,可以使用以下任一命令查询设备名称。
udevadm info --query=all --name=/dev/vdb | grep ID_SERIAL
ll /dev/disk/by-id/*
回显信息如下所示:
[root@ecs-ab63 ~]# udevadm info --query=all --name=/dev/vdb | grep ID_SERIAL
**E: ID_SERIAL=62f0d06b-808d-480d-8**
[root@ecs-ab63 ~]# ll /dev/disk/by-id/*
lrwxrwxrwx 1 root root 9 Dec 30 15:56 /dev/disk/by-id/virtio-128d5bfd-f215-487f-9 -> ../../vda
lrwxrwxrwx 1 root root 10 Dec 30 15:56 /dev/disk/by-id/virtio-128d5bfd-f215-487f-9-part1 -> ../../vda1
lrwxrwxrwx 1 root root 9 Dec 30 15:56 /dev/disk/by-id/**virtio-62f0d06b-808d-480d-8 -> ../../vdb**
系统回显即为磁盘设备名称(即“/dev/vdb”)。
使用BDF查询磁盘挂载点(Linux)
- 执行以下命令,使用BDF查看对应的设备名称。
ll /sys/bus/pci/devices/BDF磁盘标识/virtio*/block
例如:控制台上VBD盘对应的BDF磁盘标识为“0000:02:02.0”,执行以下命令查询设备名称。
ll /sys/bus/pci/devices/0000:02:02.0/virtio*/block
回显信息如下所示:
[root@ecs-ab63 ~]# ll /sys/bus/pci/devices/0000:02:02.0/virtio*/block
total 0
drwxr-xr-x 8 root root 0 Dec 30 15:56 vdb
系统回显即为磁盘设备名称(即“/dev/vdb”)。
使用wwn查询磁盘标识(Windows)
- 根据在管理控制台查看云主机的磁盘标识的步骤在控制台查询磁盘标识。
- 手动转换wwn号。
例如查询到的wwn号为:688860300003252ffa16520d39517815
a. 截取倒数的第21位-倒数17位,并标记为A1,本例中A1为3252f。
b. 将A1从16位数字转换为10位数字,标记为B1。
3252f(16)> 206127(10)
本例中B1为206127。
- 在Windows操作系统中以管理员身份启动PowerShell。
- 执行以下命令。
Get-CimInstance Win32_DiskDrive | Select-Object DeviceID, SerialNumber
- 在回显信息中找到SerialNumber是以B1结尾的磁盘即为对应的wwn对应的磁盘。
图 查询B1结尾的磁盘信息
使用wwn查询磁盘挂载点(Linux)
- 以root帐号登录弹性云主机。
- 执行以下命令,查询磁盘设备名称。
ll /dev/disk/by-id |grep WWN|grep scsi-3
例如:在控制台查询到的wwn号为6888603000008b32fa16688d09368506,那么执行命令如下。
ll /dev/disk/by-id |grep 6888603000008b32fa16688d09368506|grep scsi-3
回显信息如下:
[root@host-192-168-133-148 block]# ll /dev/disk/by-id/ |grep 6888603000008b32fa16688d09368506 |grep scsi-3
lrwxrwxrwx 1 root root 9 May 21 20:22 scsi-36888603000008b32fa16688d09368506 -> ../../sda
