IPsec VPN 是采用IPSec协议来实现远程接入的一种VPN技术，IPSec全称为Internet Protocol Security，是由Internet Engineering Task Force (IETF) 定义的安全标准框架，在公网上为两个私有网络提供安全通信通道，通过加密通道保证连接的安全——在两个公共网关间提供私密数据封包服务。

IPsec协议为IP层上的网络数据安全提供了一整套安全体系结构，包括安全协议AH（Authentication Header，认证头）和ESP（Encapsulating Security Payload，封装安全载荷）、IKE（Internet Key Exchange，互联网密钥交换）以及用于网络认证及加密的一些算法等。其中，AH协议和ESP协议用于提供安全服务，

IKE协议用于密钥交换。

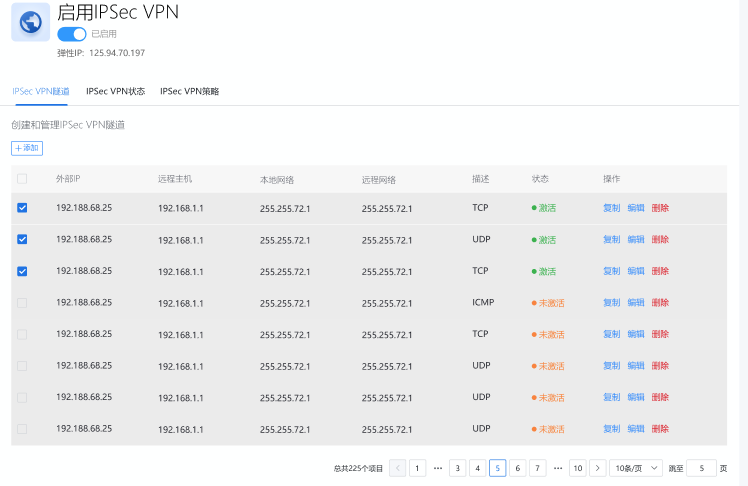

IPsec VPN隧道

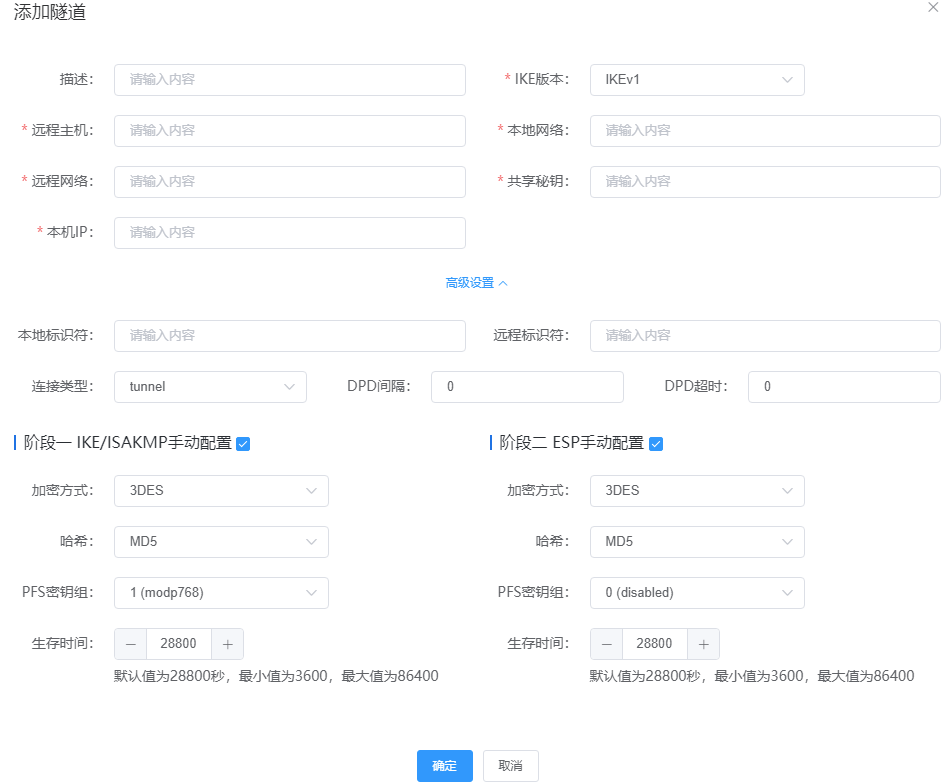

（1）添加IPsec VPN隧道：点击“添加”可添加IPsec VPN隧道。

• 启用：配置完成，保存翼甲云防火墙配置后立即生效
• 描述：输入IPsec连接的描述。
• 连接类型：可选隧道模式和传输模式。
• IKE版本：可选IKEv1和IKEv2。
• 接口：单带宽时选择外网口会自动补全外部IP，也可选择自定义外部IP。
• 外部IP：翼甲云防火墙外网口IP。
• 远程主机：对端公网IP。
• 本地网络：输入翼甲云防火墙侧VPC所属网段。
• 远程网络：输入本地网关设备侧的网段。
• 共享密钥：输入共享密钥，该值必须与本地网关设备的预共享密钥一致。
• 阶段1 IKE/ISAKMP手动配置：手动配置阶段1参数，该值必须与本地网关设备的参数一致。
• 阶段2 ESP手动配置：手动配置第2阶段参数，该值必须与本地网关设备的参数一致。
• 在创建IPsec连接页面，根据页面信息配置IPsec参数，然后点击完成。

至此翼甲云防火墙侧的IPSec vpn配置完毕。

• 步骤2：配置安全组

确保vpc的桌面安全组规则允许本地网络网段访问。

• 步骤3：配置本地网关设备侧IPSec vpn



（2）刷新：点击“刷新”可刷新并查看当前IPsec VPN隧道激活情况。

（3）导出：点击“导出”，可将IPsec VPN隧道以JSON文件的形式进行导出。

（4）导入：将IPsec VPN隧道以JSON文件的格式编辑后，点击“批量删除”，可批量导入静态DNS条目。

（5）删除：点选IPsec VPN隧道并点击“批量删除”，可对所选条目进行批量删除；在单条IPsec VPN条目最右侧操作列点击“删除”可删除当前条目。

（6）编辑：在已创建隧道的最右侧操作列，点击“编辑”，可对单条内容配置进行编辑。

（7）复制：在已创建隧道最右侧操作列，点击“复制”，将会弹出复制确认框，用户可基于当前条目的字段进行二次编辑，点击确认后可创建条目。

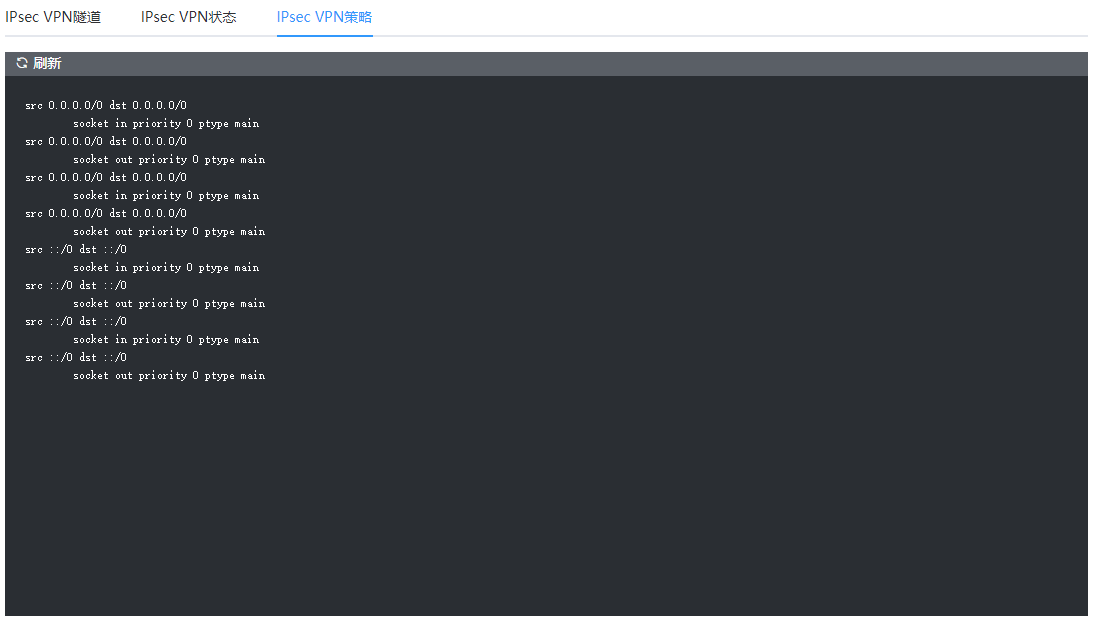

IPsec VPN状态与策略

完成IPsec VPN隧道创建并启用后，可点击IPsec VPN状态或策略tab查看详情。
