本教程将指引您搭建一个IPv6网段的VPC,并在VPC中创建一个带有IPv6地址的集群和节点,使节点可以访问Internet上的IPv6服务。
简介
IPv6的使用,可以有效弥补IPv4网络地址资源有限的问题。如果当前集群中的工作节点(如ECS)使用IPv4,那么启用IPv6后,工作节点可在双栈模式下运行,即工作节点可以拥有两个不同版本的IP地址:IPv4地址和IPv6地址,这两个IP地址都可以进行内网/公网访问。
使用场景
- 如果您的应用需要为使用IPv6终端的用户提供访问服务,则您可使用:IPv6弹性公网IP或IPv6双栈。
- 如果您的应用既需要为使用IPv6终端的用户提供访问服务,又需要对这些访问来源进行数据分析处理,则您必须使用IPv6双栈。
- 如果您的应用系统与其他系统(例如:数据库系统)、应用系统之间需要使用IPv6进行内网访问,则您必须使用IPv6双栈。
- 使用IPv6双栈请参考IPv4/IPv6双栈网络、IPv6弹性公网IP。
约束与限制
- 支持双栈的集群:
集群类型:CCE集群
集群网络模型:容器隧道网络
集群版本:v1.15及以上
其它说明:于v1.23版本GA(Generally Available)
- Kubernetes内部Node和Master之间通信使用IPv4地址。
- Service类型选择“负载均衡 ( LoadBalancer )”或“DNAT网关 ( DNAT )”时,仅支持对接IPv4。
- 同一个网卡上,只能绑定一个IPv6地址。
- 集群开启IPv4/IPv6双栈时,所选节点子网不允许开启DHCP无限租约。
- 使用双栈集群时,请勿在ELB控制台修改ELB的协议版本。
- 双栈集群ELB约束:
使用场景 | 独享型ELB | 共享型ELB |
---|---|---|
ELB型Ingress | 支持ELB使用双栈。后端服务器不支持使用IPv6协议,仅支持IPv4协议。如您使用IPv6协议,将产生相关告警事件,请前往对应Ingress的“事件”查看。 | 仅支持IPv4协议。 |
Nginx型Ingress | 不支持使用双栈。 | 不支持使用双栈。 |
LoadBalancer类型的Service | 七层:不支持使用双栈。四层:支持使用双栈。 | 仅支持IPv4协议。 |
步骤一:创建虚拟私有云和子网
在创建VPC之前,您需要根据具体的业务需求规划VPC的数量、子网的数量和IP网段划分等。
说明IPv4/IPv6双栈网络的基本操作与之前的IPv4网络相同。只有部分页面的配置参数会略有差异,具体请以管理控制台显示为准。
如需了解IPv6收费策略、支持的ECS类型及支持的区域等信息,请参见IPv4/IPv6双栈网络。
请按如下操作,创建一个VPC“vpc-ipv6”和一个IPv6默认子网“subnet-ipv6”。
- 登录管理控制台。
- 在管理控制台左上角单击,选择区域和项目。
- 选择“网络>虚拟私有云 VPC”。
- 单击“创建虚拟私有云”。
- 根据界面提示配置虚拟私有云和子网参数。
子网配置时,请务必勾选“开启IPv6”,将自动为子网分配IPv6网段。该功能一旦开启,将不能关闭。暂不支持自定义设置IPv6网段。
- 单击“立即创建”。
步骤二:创建集群
- 登录CCE控制台,创建一个CCE集群。

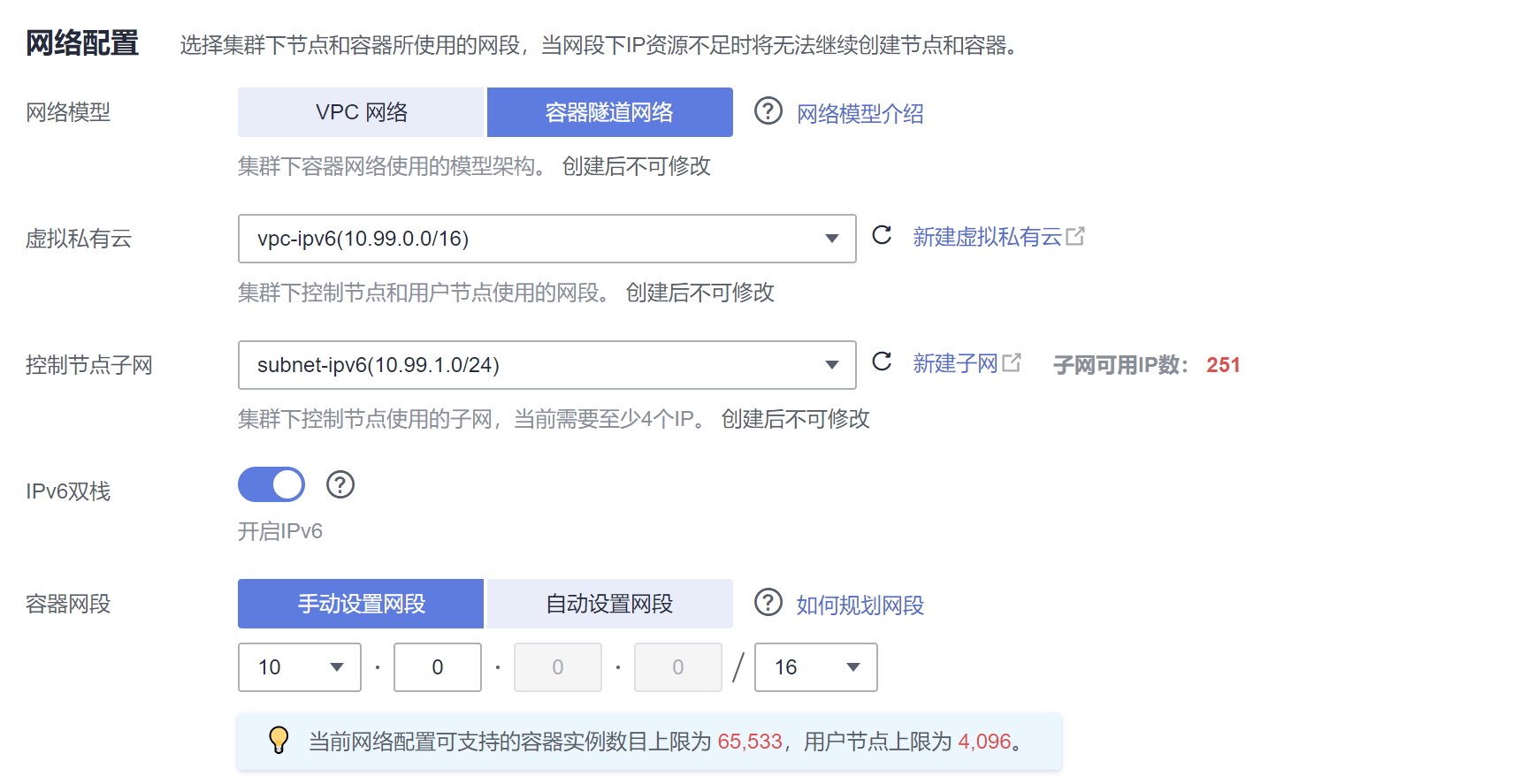

网络配置请按如下设置,其余配置可参考购买CCE集群:
- 网络模型:选择“容器隧道网络”。
- 虚拟私有云:选择已创建的“vpc-ipv6”。
- 控制节点子网:请务必选择已开启了IPv6的子网。
- IPv6双栈:选择开启,开启后将支持通过IPv6地址段访问集群资源,包括节点,工作负载等。
- 容器网段:容器网段要设置合理的掩码,掩码决定集群内可用节点数量。集群中容器网段掩码设置不合适,会导致集群实际可用的节点较少。
- 创建节点。
CCE控制台会过滤出支持IPv6的机型,可直接选择。
创建完成后,您可以进入集群,单击节点名称进入ECS详情页查看自动分配的IPv6地址。
步骤三:购买和加入共享带宽
默认IPv6地址只具备私网通信能力,如果您需要通过该IPv6地址访问Internet或被Internet上的IPv6客户端访问,您需要购买和绑定共享带宽。
如您已有共享带宽,可以不用重新购买,直接将IPv6地址加入共享带宽即可。
购买共享带宽
- 登录管理控制台。
- 在管理控制台左上角单击,选择区域和项目。
- 在系统首页,选择“网络 > 虚拟私有云 VPC”。
- 在左侧导航栏,选择“弹性公网IP和带宽 > 共享带宽”。
- 在页面右上角,单击“购买共享带宽”,按照提示配置参数。
- 单击立即购买。
加入共享带宽

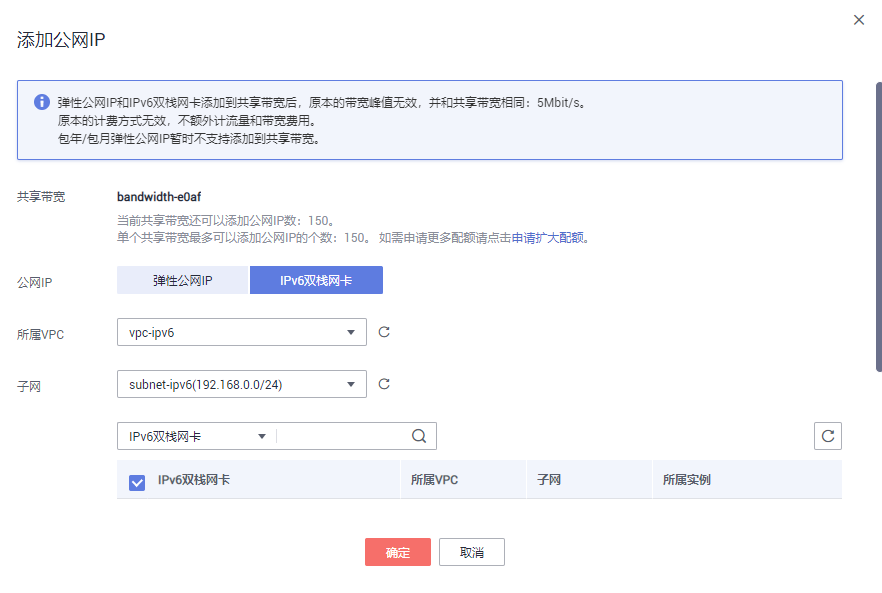

- 在共享带宽列表页,单击操作列的“添加公网IP”。
- 将IPv6地址加入共享带宽。
- 单击“确定”。

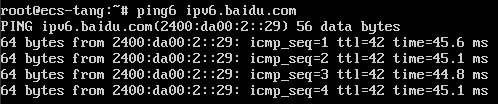

登录到ECS实例,ping一个公网上的IPv6服务,验证连通性。例如:ping6 ipv6.baidu.com,执行结果如下图:
