Kubernetes是一个很容易地部署和管理容器化的应用软件系统,使用Kubernetes能够方便对容器进行调度和编排。
对应用开发者而言,可以把Kubernetes看成一个集群操作系统。Kubernetes提供服务发现、伸缩、负载均衡、自愈甚至选举等功能,让开发者从基础设施相关配置等解脱出来。
Kubernetes可以把大量的服务器看做一台巨大的服务器,在一台大服务器上面运行应用程序。无论Kubernetes的集群有多少台服务器,在Kubernetes上部署应用程序的方法永远一样。
Kubernetes集群架构
Kubernetes集群包含Master节点(控制节点)和Node节点(计算节点/工作节点),应用部署在Node节点上,且可以通过配置选择应用部署在某些特定的节点上。
说明CCE集群的Master节点由云容器引擎服务创建并托管,您只需创建Node节点。
Kubernetes集群的架构如下所示:

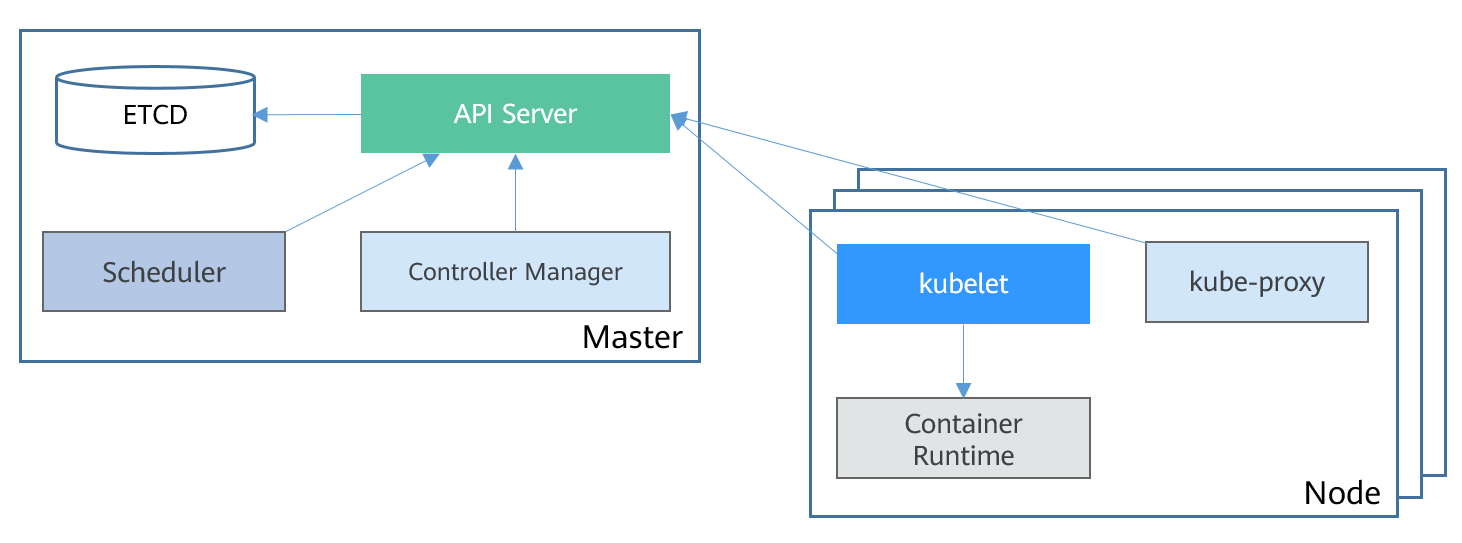

图 Kubernetes集群架构
Master节点
Master节点是集群的控制节点,由API Server、Scheduler、Controller Manager和ETCD四个组件构成。
- API Server:各组件互相通讯的中转站,接受外部请求,并将信息写到ETCD中。
- Controller Manager:执行集群级功能,例如复制组件,跟踪Node节点,处理节点故障等等。
- Scheduler:负责应用调度的组件,根据各种条件(如可用的资源、节点的亲和性等)将容器调度到Node上运行。
- ETCD:一个分布式数据存储组件,负责存储集群的配置信息。
在生产环境中,为了保障集群的高可用,通常会部署多个Master,如CCE的集群高可用模式就是3个Master节点。
Node节点
- Node节点是集群的计算节点,即运行容器化应用的节点。
- kubelet:kubelet主要负责同Container Runtime打交道,并与API Server交互,管理节点上的容器。
- kube-proxy:应用组件间的访问代理,解决节点上应用的访问问题。
- Container Runtime:容器运行时,如Docker,最主要的功能是下载镜像和运行容器。
Master节点数量与集群规模
在CCE中创建集群,Master节点可以是1个或3个,3个Master节点会按高可用部署,确保集群的可靠性。
Master节点的规格决定集群管理Node节点的规模,创建集群时可以选择集群管理规模,这个规模就是指的集群可以有多少个Node节点,例如50节点、200节点等。
集群的网络
从网络的角度看,集群的节点都位于VPC之内,节点上又运行着容器,每个容器都需要访问,节点与节点、节点与容器、容器与容器都需要访问。
集群的网络可以分成三个网络来看。
- 节点网络:为集群内节点分配IP地址。
- 容器网络:为集群内容器分配IP地址,负责容器的通信,当前支持多种容器网络模型,不同模型有不同的工作机制。
- 服务网络:服务(Service)是用来解决访问容器的Kubernetes对象,每个Service都有一个固定的IP地址。
在创建集群时,您需要为各个网络选择合适的网段,确保各网段之间不存在冲突,每个网段下有足够的IP地址可用。 集群创建后不支持修改容器网络模型 ,您需要在创建前做好规划和选择。
强烈建议您在创建集群前详细了解集群的网络以及容器网络模型,具体请参见容器网络模型。
集群生命周期
表 集群状态说明
状态 | 说明 |
---|---|
创建中 | 集群正在创建,正在申请云资源 |
运行中 | 集群正常运行 |
扩容中 | 集群正在增加节点 |
缩容中 | 集群正在删除节点 |
休眠中 | 集群正在休眠中 |
唤醒中 | 集群正在唤醒中 |
升级中 | 集群正在升级中 |
不可用 | 当前集群不可用 |
删除中 | 集群正在删除中 |

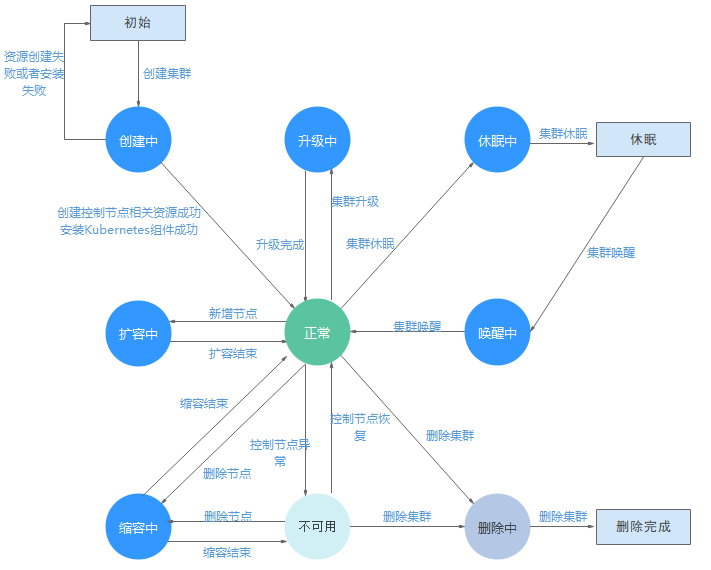

图 集群状态流转
