前提条件

Ingress为后端工作负载提供网络访问，因此集群中需提前部署可用的工作负载。若您无可用工作负载，可参考创建无状态负载(Deployment)、创建有状态负载(StatefulSet)或创建守护进程集(DaemonSet)部署工作负载。
独享型ELB规格必须支持应用型（HTTP/HTTPS），且网络类型必须支持私网（有私有IP地址）。

注意事项

建议其他资源不要使用Ingress自动创建的ELB实例，否则在删除Ingress时，ELB实例会被占用，导致资源残留。
添加Ingress后请在CCE页面对所选ELB实例进行配置升级和维护，不可在ELB页面对配置进行更改，否则可能导致Ingress服务异常。
Ingress转发策略中注册的URL需与后端应用暴露的URL一致，否则将返回404错误。
IPVS模式集群下，Ingress和Service使用相同ELB实例时，无法在集群内的节点和容器中访问Ingress，因为kube-proxy会在ipvs-0的网桥上挂载LB类型的Service地址，Ingress对接的ELB的流量会被ipvs-0网桥劫持。建议Ingress和Service使用不同ELB实例。
请勿将Ingress与使用HTTP的Service对接同一个ELB下的同一个监听器，否则将产生端口冲突。

添加ELB Ingress

本节以nginx作为工作负载并添加ELB Ingress为例进行说明。

步骤 1 登录CCE控制台，单击集群名称进入集群。

步骤 2 选择左侧导航栏的“服务发现”，在右侧选择“路由”页签，单击右上角“创建路由”。

步骤 3 设置Ingress参数。

名称： 自定义Ingress名称，例如ingress-demo。
对接Nginx： 此选项只有在安装了nginx-ingress插件后才会显示。如显示了“对接Nginx”，则说明您安装了nginx-ingress插件，创建ELB Ingress时不能打开该项开关，如果打开则是使用Nginx Ingress Controller。
负载均衡器：

选择对接的ELB实例，仅支持与集群在同一个VPC下的ELB实例。如果没有可选的ELB实例，请单击“创建负载均衡器”调整到ELB控制台创建。

独享型ELB规格需要支持应用型（HTTP），且网络类型必须支持私网。

监听器配置： Ingress为负载均衡器配置监听器，监听器对负载均衡器上的请求进行监听，并分发流量。配置完成后ELB实例侧将会创建对应的监听器，名称默认为k8s_<协议类型>_<端口号>，例如“k8s_HTTP_80”。
- 对外协议：支持HTTP和HTTPS。
- 对外端口：开放在负载均衡服务地址的端口，可任意指定。
- 证书来源：支持IngressTLS密钥和ELB服务器证书。
- 服务器证书：负载均衡器创建HTTPS协议监听时需要绑定证书，以支持HTTPS数据传输加密认证。
IngressTLS密钥：创建密钥证书的方法请参见创建密钥。

ELB服务器证书：使用在ELB服务中创建的证书。


                    说明
                    同一个ELB实例的同一个端口配置HTTPS时，一个监听器只支持配置一个密钥证书。若使用两个不同的密钥证书将两个Ingress添加到同一个ELB下的同一个监听器，ELB侧实际只生效最先添加的证书。

SNI：单击后开启SNI功能。SNI（Server Name Indication）是TLS的扩展协议，在该协议下允许同一个IP地址和端口号下对外提供多个基于TLS的访问域名，且不同的域名可以使用不同的安全证书。开启SNI后，允许客户端在发起TLS握手请求时就提交请求的域名信息。负载均衡收到TLS请求后，会根据请求的域名去查找证书：若找到域名对应的证书，则返回该证书认证鉴权；否则，返回缺省证书（服务器证书）认证鉴权。


                    说明
                     当选择HTTPS协议时，才支持配置“SNI”选项。
该功能仅支持1.15.11及以上版本的集群。
用于SNI的证书需要指定域名，每个证书只能指定一个域名。支持泛域名证书。
转发策略配置： 请求的访问地址与转发规则匹配时（转发规则由域名、URL组成，例如：10.117.117.117:80/helloworld），此请求将被转发到对应的目标Service处理。单击“添加转发策略”按钮可添加多条转发策略。

域名：实际访问的域名地址。请确保所填写的域名已注册并备案，一旦配置了域名规则后，必须使用域名访问。
URL匹配规则：
- 前缀匹配：例如映射URL为/healthz，只要符合此前缀的URL均可访问。例如/healthz/v1，/healthz/v2
- 精确匹配：表示只有URL完全匹配时，访问才能生效。例如映射URL为/healthz，则必须为此URL才能访问
- 正则匹配：按正则表达式方式匹配URL。例如正则表达式为 /[A-Za-z0-9_.-]+/test 。只要符合此规则的URL均可访问，例如/abcA9/test，/v1-Ab/test。正则匹配规则支持POSIX与Perl两种标准。
URL：需要注册的访问路径，例如：/healthz。


                    说明
                    此处添加的URL路径要求后端应用内存在相同的路径，否则转发无法生效。

例如，Nginx应用默认的Web访问路径为“/usr/share/nginx/html”，在为Ingress转发策略添加“/test”路径时，需要应用的Web访问路径下也包含相同路径，即“/usr/share/nginx/html/test”，否则将返回404。

目标服务名称：请选择已有Service或新建Service。页面列表中的查询结果已自动过滤不符合要求的Service。
目标服务访问端口：可选择目标Service的访问端口。
操作：可单击“删除”按钮删除该配置。

步骤 4 配置完成后，单击“确定”。创建完成后，在Ingress列表可查看到已添加的Ingress。

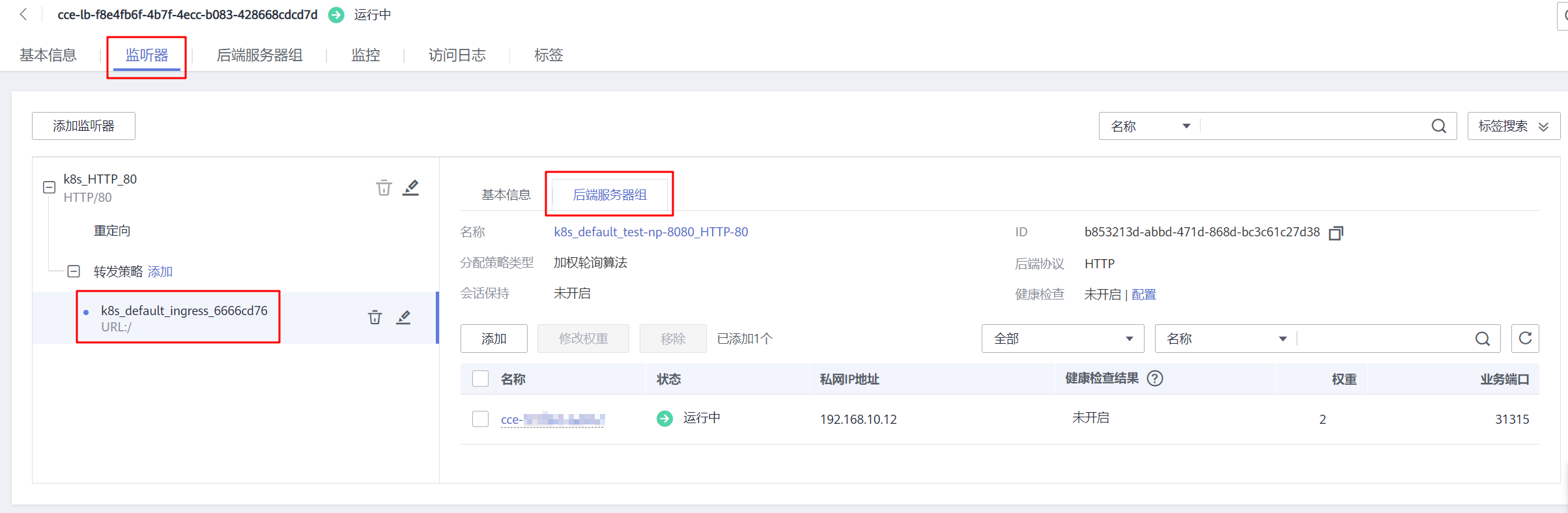

在ELB控制台可查看通过CCE自动创建的ELB，名称默认为“cce-lb-ingress.UID”。单击ELB名称进入详情页，在“监听器”页签下即可查看Ingress对应的路由设置，包括URL、监听器端口以及对应的后端服务器组端口。


                    注意
                    Ingress创建后请在CCE页面对所选ELB实例进行配置升级和维护，不要在ELB控制台对ELB实例进行维护，否则可能导致Ingress服务异常。

图 ELB路由设置


步骤 5 访问工作负载（例如名称为defaultbackend）的“/healthz”接口。

获取工作负载“/healthz”接口的访问地址。访问地址由负载均衡实例IP、对外端口、映射URL组成，例如：10. . .**:80/healthz。
在浏览器中输入“/healthz”接口的访问地址，如：http://10. . .**:80/healthz，即可成功访问工作负载。

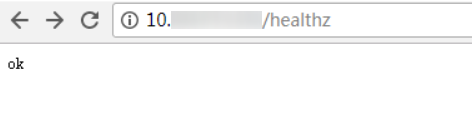

图访问defaultbackend“/healthz”接口


配置HTTPS证书

Ingress支持配置TLS证书，以HTTPS协议的方式对外提供安全服务。

当前支持使用配置在集群中的IngressTLS密钥证书，以及ELB服务中的证书。


                    说明
                    同一个ELB实例的同一个端口配置HTTPS时，需要选择一样的证书。

使用IngressTLS密钥证书

步骤 1 请参见通过kubectl连接集群，使用kubectl连接集群。

步骤 2 执行如下命令，创建名为“ ingress-test-secret.yaml ”的YAML文件，此处文件名可自定义。

vi ingress-test-secret.yaml

YAML文件配置如下：

apiVersion: v1
data:
  tls.crt: LS0******tLS0tCg==
  tls.key: LS0tL******0tLS0K
kind: Secret
metadata:
  annotations:
    description: test for ingressTLS secrets
  name: ingress-test-secret
  namespace: default
type: IngressTLS

此处tls.crt和tls.key为示例，请获取真实密钥进行替换。tls.crt和tls.key的值为Base64编码后的内容。

步骤 3 创建密钥。

kubectl create -f ingress-test-secret.yaml

回显如下，表明密钥已创建。

secret/ingress-test-secret created

查看已创建的密钥。

kubectl get secrets

回显如下，表明密钥创建成功。

NAME                         TYPE                                  DATA      AGE
ingress-test-secret          IngressTLS                            2         13s

步骤 4 创建名为“ ingress-test.yaml ”的YAML文件，此处文件名可自定义。

vi ingress-test.yaml


                    说明
                    默认安全策略选择（kubernetes.io/elb.tls-ciphers-policy）仅在1.17.17及以上版本的集群中支持。

自定义安全策略选择（kubernetes.io/elb.security_policy_id）仅在1.17.17及以上版本的集群中支持。

以自动创建关联ELB为例，YAML文件配置如下：

apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: ingress-test
  annotations:
    kubernetes.io/elb.class: union
    kubernetes.io/ingress.class: cce
    kubernetes.io/elb.port: '443'
    kubernetes.io/elb.autocreate:
      '{
          "type":"public",
          "bandwidth_name":"cce-bandwidth-15511633796**",
          "bandwidth_chargemode":"bandwidth",
          "bandwidth_size":5,
          "bandwidth_sharetype":"PER",
          "eip_type":"5_bgp"
        }'
    kubernetes.io/elb.security_policy_id: 99bec42b-0dd4-4583-98e9-b05ce628d157  #自定义安全策略优先级高于系统默认安全策略
    kubernetes.io/elb.tls-ciphers-policy: tls-1-2
spec:
  tls:
  - secretName: ingress-test-secret
  rules:
  - host: ''
    http:
      paths:
      - path: '/'
        backend:
          serviceName: <your_service_name>  #替换为您的目标服务名称
          servicePort: 80
        property:
          ingress.beta.kubernetes.io/url-match-mode: STARTS_WITH

表关键参数说明

参数	是否必填	参数类型	描述
kubernetes.io/elb.security_policy_id	否	String	ELB中自定义安全组策略ID，请前往ELB控制台获取。该字段仅在HTTPS协议下生效，且优先级高于默认安全策略。
kubernetes.io/elb.tls-ciphers-policy	否	String	默认值为“tls-1-2”，为监听器使用的默认安全策略，仅在HTTPS协议下生效。取值范围：l tls-1-0l tls-1-1l tls-1-2l tls-1-2-strict
tls	否	Array of strings	HTTPS协议时，需添加此字段。该字段可添加多项独立的域名和证书，详见配置服务器名称指示（SNI）。
secretName	否	String	HTTPS协议时添加，配置为创建的密钥证书名称。

表 tls_ciphers_policy取值说明

安全策略 支持的TLS版本类型 使用的加密套件列表
tls-1-0 TLS 1.2
TLS 1.1
TLS 1.0 ECDHE-RSA-AES256-GCM-SHA384:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-ECDSA-AES128-GCM-SHA256:AES128-GCM-SHA256:AES256-GCM-SHA384:ECDHE-ECDSA-AES128-SHA256:ECDHE-RSA-AES128-SHA256:AES128-SHA256:AES256-SHA256:ECDHE-ECDSA-AES256-SHA384:ECDHE-RSA-AES256-SHA384:ECDHE-ECDSA-AES128-SHA:ECDHE-RSA-AES128-SHA:ECDHE-RSA-AES256-SHA:ECDHE-ECDSA-AES256-SHA:AES128-SHA:AES256-SHA
tls-1-1 TLS 1.2
TLS 1.1
tls-1-2 TLS 1.2
tls-1-2-strict TLS 1.2 ECDHE-RSA-AES256-GCM-SHA384:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-ECDSA-AES128-GCM-SHA256:AES128-GCM-SHA256:AES256-GCM-SHA384:ECDHE-ECDSA-AES128-SHA256:ECDHE-RSA-AES128-SHA256:AES128-SHA256:AES256-SHA256:ECDHE-ECDSA-AES256-SHA384:ECDHE-RSA-AES256-SHA384

安全策略	支持的TLS版本类型	使用的加密套件列表
tls-1-0	TLS 1.2 TLS 1.1 TLS 1.0	ECDHE-RSA-AES256-GCM-SHA384:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-ECDSA-AES128-GCM-SHA256:AES128-GCM-SHA256:AES256-GCM-SHA384:ECDHE-ECDSA-AES128-SHA256:ECDHE-RSA-AES128-SHA256:AES128-SHA256:AES256-SHA256:ECDHE-ECDSA-AES256-SHA384:ECDHE-RSA-AES256-SHA384:ECDHE-ECDSA-AES128-SHA:ECDHE-RSA-AES128-SHA:ECDHE-RSA-AES256-SHA:ECDHE-ECDSA-AES256-SHA:AES128-SHA:AES256-SHA
tls-1-1	TLS 1.2 TLS 1.1
tls-1-2	TLS 1.2
tls-1-2-strict	TLS 1.2	ECDHE-RSA-AES256-GCM-SHA384:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-ECDSA-AES128-GCM-SHA256:AES128-GCM-SHA256:AES256-GCM-SHA384:ECDHE-ECDSA-AES128-SHA256:ECDHE-RSA-AES128-SHA256:AES128-SHA256:AES256-SHA256:ECDHE-ECDSA-AES256-SHA384:ECDHE-RSA-AES256-SHA384

步骤 5 创建Ingress。

kubectl create -f ingress-test.yaml

回显如下，表示Ingress服务已创建。

ingress/ingress-test created

查看已创建的Ingress。

kubectl get ingress

回显如下，表示Ingress服务创建成功，工作负载可访问。

NAME             HOSTS     ADDRESS          PORTS   AGE
ingress-test     *         121.**.**.**     80      10s

步骤 6 访问工作负载（例如Nginx工作负载），在浏览器中输入安全访问地址https://121. . .**:443进行验证。

其中，121. . .**为统一负载均衡实例的IP地址。

使用ELB服务中的证书

使用ELB服务中的证书，可以通过指定kubernetes.io/elb.tls-certificate-ids这个annotations实现。


                    说明
                    当同时指定annotation中已有证书和IngressTLS时，使用ELB服务中的证书。
CCE不校验ELB服务中的证书是否有效，只校验证书是否存在。

apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: ingress-test
  annotations:
    kubernetes.io/ingress.class: cce
    kubernetes.io/elb.port: '443'
    kubernetes.io/elb.id: 0b9a6c4d-bd8b-45cc-bfc8-ff0f9da54e95
    kubernetes.io/elb.class: union
    kubernetes.io/elb.tls-certificate-ids: 058cc023690d48a3867ad69dbe9cd6e5,b98382b1f01c473286653afd1ed9ab63
spec:
  rules:
  - host: ''
    http:
      paths:
      - path: '/'
        backend:
          serviceName: <your_service_name>  #替换为您的目标服务名称
          servicePort: 80
        property:
          ingress.beta.kubernetes.io/url-match-mode: STARTS_WITH

使用HTTP/2

Ingress支持HTTP/2的方式暴露服务，在默认情况下，客户端与LB之间采用HTTP1.X协议，若需开启HTTP/2功能，可在annotation字段中加入如下配置：

kubernetes.io/elb.http2-enable: 'true'

以关联已有ELB为例，yaml配置文件如下。

1.21及以下版本集群：

apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: ingress-test
  annotations:
    kubernetes.io/elb.id: <your_elb_id>  #替换为您已有的ELB ID
    kubernetes.io/elb.ip: <your_elb_ip>  #替换为您已有的ELB IP
    kubernetes.io/elb.port: '443'
    kubernetes.io/ingress.class: cce
    kubernetes.io/elb.http2-enable: 'true' # 开启HTTP/2功能
spec:
  tls:
  - secretName: ingress-test-secret
  rules:
  - host: ''
    http:
      paths:
      - path: '/'
        backend:
          serviceName: <your_service_name>  #替换为您的目标服务名称
          servicePort: 80                   #替换为您的目标服务端口
        property:
          ingress.beta.kubernetes.io/url-match-mode: STARTS_WITH

1.23及以上版本集群：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-test
  annotations:
    kubernetes.io/elb.id: <your_elb_id>  #替换为您已有的ELB ID
    kubernetes.io/elb.ip: <your_elb_ip>  #替换为您已有的ELB IP
    kubernetes.io/elb.port: '443'
    kubernetes.io/elb.http2-enable: 'true' # 开启HTTP/2功能
spec:
  tls:
  - secretName: ingress-test-secret
  rules:
  - host: ''
    http:
      paths:
      - path: '/'
        backend:
          service:
            name: <your_service_name>  #替换为您的目标服务名称
            port:
              number: 8080             #替换为您的目标服务端口
        property:
          ingress.beta.kubernetes.io/url-match-mode: STARTS_WITH
        pathType: ImplementationSpecific
  ingressClassName: cce

表 HTTP/2参数说明

参数 是否必填 参数类型 描述
kubernetes.io/elb.http2-enable 否 Bool 表示HTTP/2功能的开启状态。开启后，可提升客户端与LB间的访问性能，但LB与后端服务器间仍采用HTTP1.X协议。v1.19.16-r0**、v1.21.3-r0及以上版本的集群支持此字段**。
取值范围：
true：开启HTTP/2功能；
false：关闭HTTP/2功能（默认为关闭状态）。
注意：只有当监听器的协议为HTTPS时，才支持开启或关闭HTTP/2功能。当监听器的协议为HTTP时，该字段无效，默认将其设置为false。

参数	是否必填	参数类型	描述
kubernetes.io/elb.http2-enable	否	Bool	表示HTTP/2功能的开启状态。开启后，可提升客户端与LB间的访问性能，但LB与后端服务器间仍采用HTTP1.X协议。v1.19.16-r0、v1.21.3-r0及以上版本的集群支持此字段。取值范围： true：开启HTTP/2功能； false：关闭HTTP/2功能（默认为关闭状态）。注意：只有当监听器的协议为HTTPS时，才支持开启或关闭HTTP/2功能。当监听器的协议为HTTP时，该字段无效，默认将其设置为false。

配置服务器名称指示（SNI）

SNI允许同一个IP地址和端口号下对外提供多个基于TLS的访问域名，且不同的域名可以使用不同的安全证书。


                    说明
                    用于SNI的证书需要指定域名，每个证书只能指定一个域名。支持泛域名证书。
安全策略选择（kubernetes.io/elb.tls-ciphers-policy）仅在1.17.11及以上版本的集群中支持。

满足以上条件时可进行SNI配置，以自动创建关联ELB为例，yaml文件配置如下，本例中 sni-test-secret-1 、sni-test-secret-2为SNI证书，该证书指定的域名必须与证书中的域名一致。

apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: ingress-test
  annotations:
    kubernetes.io/elb.class: union
    kubernetes.io/ingress.class: cce
    kubernetes.io/elb.port: '443'
    kubernetes.io/elb.autocreate:
      '{
          "type":"public",
          "bandwidth_name":"cce-bandwidth-******",
          "bandwidth_chargemode":"bandwidth",
          "bandwidth_size":5,
          "bandwidth_sharetype":"PER",
          "eip_type":"5_bgp"
        }'
    kubernetes.io/elb.tls-ciphers-policy: tls-1-2
spec:
  tls:
  - secretName: ingress-test-secret
  - hosts:
      - example.top  #签发证书时指定域名为example.top
    secretName: sni-test-secret-1
  - hosts:
      - example.com  #签发证书时指定域名为example.com
    secretName: sni-test-secret-2
  rules:
  - host: ''
    http:
      paths:
      - path: '/'
        backend:
          serviceName: <your_service_name>  #替换为您的目标服务名称
          servicePort: 80
        property:
          ingress.beta.kubernetes.io/url-match-mode: STARTS_WITH

路由到多个服务

Ingress可通过不同的匹配策略同时路由到多个后端服务，YAML文件中的spec字段设置如下。通过访问“www.example.com/foo”、“www.example.com/bar”、“foo.example.com/”即可分别路由到三个不同的后端Service。


                    说明
                    Ingress转发策略中注册的URL需与后端应用暴露的URL一致，否则将返回404错误。

spec:
  rules:
  - host: 'www.example.com'
    http:
      paths:
      - path: '/foo'
        backend:
          serviceName: <your_service_name>  #替换为您的目标服务名称
          servicePort: 80
        property:
          ingress.beta.kubernetes.io/url-match-mode: STARTS_WITH
      - path: '/bar'
        backend:
          serviceName: <your_service_name>  #替换为您的目标服务名称
          servicePort: 80
        property:
          ingress.beta.kubernetes.io/url-match-mode: STARTS_WITH
  - host: 'foo.example.com'
    http:
      paths:
      - path: '/'
        backend:
          serviceName: <your_service_name>  #替换为您的目标服务名称
          servicePort: 80
        property:
          ingress.beta.kubernetes.io/url-match-mode: STARTS_WITH
