VPC网络模型
VPC网络采用VPC路由方式与底层网络深度整合，适用于高性能场景，节点数量受限于虚拟私有云VPC的路由配额。每个节点将会被分配固定大小的IP地址段。VPC网络由于没有隧道封装的消耗，容器网络性能相对于容器隧道网络有一定优势。VPC网络集群由于VPC路由中配置有容器网段与节点IP的路由，可以支持集群外直接访问容器实例等特殊场景。

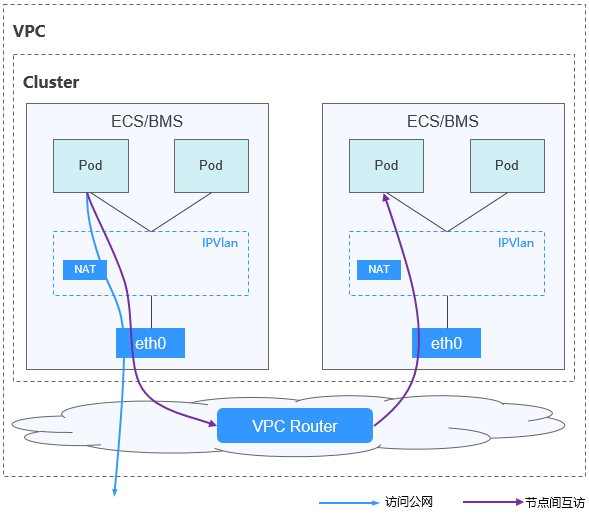

图 VPC网络
说明
节点内Pod间通信：ipvlan子接口分配给节点上的Pod，同节点的Pod间通信直接通过ipvlan直接转发。
跨节点Pod间通信：所有跨节点Pod间的通信通过默认路由到默认网关，借助VPC的路由转发能力，转发到对端节点上。
优缺点
优点
- 由于没有隧道封装，网络问题易排查、性能较高
- 支持VPC内的外部网络与容器IP直通
缺点
- 节点数量受限于虚拟私有云VPC的路由配额
- 每个节点将会被分配固定大小的IP地址段，存在一定的容器网段IP地址浪费
- Pod无法直接利用EIP、安全组等能力
应用场景
- 性能要求高：由于没有额外的隧道封装，相比于容器隧道网络模式，性能接近于VPC网络的性能，所以适用于对性能要求较高的业务场景，比如：AI计算、大数据计算等。
- 中小规模组网：由于VPC路由网络受限于VPC路由表条目配额的限制，当前默认最大只支持200个节点，如果有更大规模的需求，可提升VPC路由表条目配额。
容器IP地址管理
VPC网络按如下规则分配容器IP：
- 容器网段需单独分配
- 节点维度划分地址段，集群的所有节点从容器网段中分配一个固定大小（用户自己配置）的IP网段
- 容器网段依次循环分配IP网段给新增节点
- 调度到节点上的Pod依次循环从分配给节点的IP网段内分配IP地址

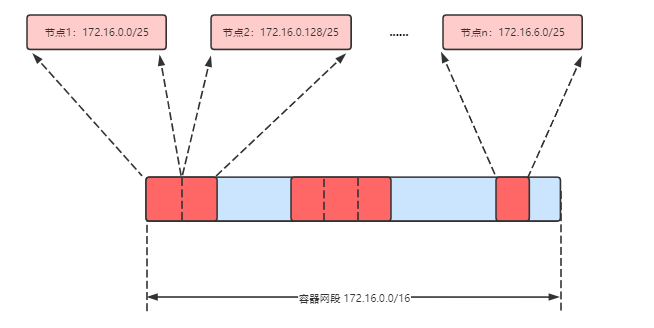

图 VPC网络IP地址管理
按如上IP分配，VPC网络的集群最多能创建节点数量 = 容器网段IP数量 ÷ 节点从容器网段中分配IP网段的IP数量
比如容器网段为172.16.0.0/16，则IP数量为65536，节点分配容器网段掩码为25，也就是每个节点容器IP数量为128，则最多可创建节点数量为65536/128=512。当然，集群能创建多少节点，还受节点网络和集群规模的影响。

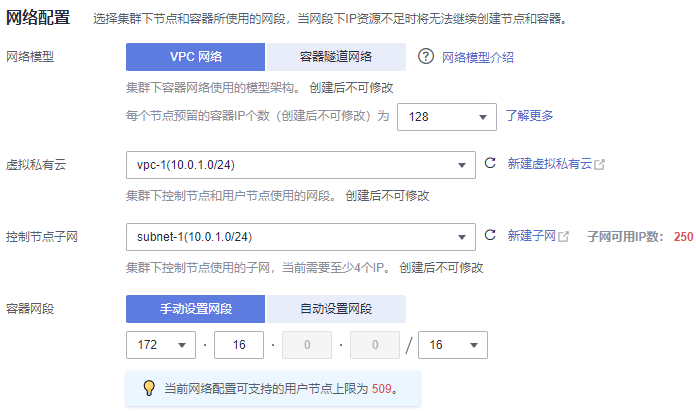

图 容器网段配置（创建集群时配置）
![]()
网段规划建议
在集群网络构成中介绍集群中网络地址可分为节点网络、容器网络、服务网络三块，在规划网络地址时需要从如下方面考虑：
- 三个网段不能重叠 ，否则会导致冲突。且集群所在VPC下所有子网（包括扩展网段子网）不能和容器网段、服务网段冲突。
- 保证 每个网段有足够的IP地址可用 。
- 节点网段的IP地址要与集群规模相匹配，否则会因为IP地址不足导致无法创建节点。
- 容器网段的IP地址要与业务规模相匹配，否则会因为IP地址不足导致无法创建Pod。每个节点上可以创建多少Pod还与其他参数设置相关，具体请参见节点最多可以创建多少个 Pod 。
例如集群规模为200节点，容器网络模型为VPC网络。
则此时选择节点子网的可用IP数量需要超过200，否则会因为IP地址不足导致无法创建节点。
容器网段为10.0.0.0/16，可用IP数量为65536，如容器IP地址管理中所述，VPC网络IP分配是分配固定大小的网段（使用掩码实现，确定每个节点最多分配多少容器IP），例如上限为128，则此时集群最多支撑65536/128=512个节点，然后去掉Master节点数量，最终结果就是509个。
图 容器网段配置（创建集群时配置）
VPC网络访问示例
创建一个VPC网络的集群。集群有一个Node节点。
$ kubectl get node
NAME STATUS ROLES AGE VERSION
192.168.0.99 Ready <none> 9d v1.17.17-r0-CCE21.6.1.B004-17.37.5

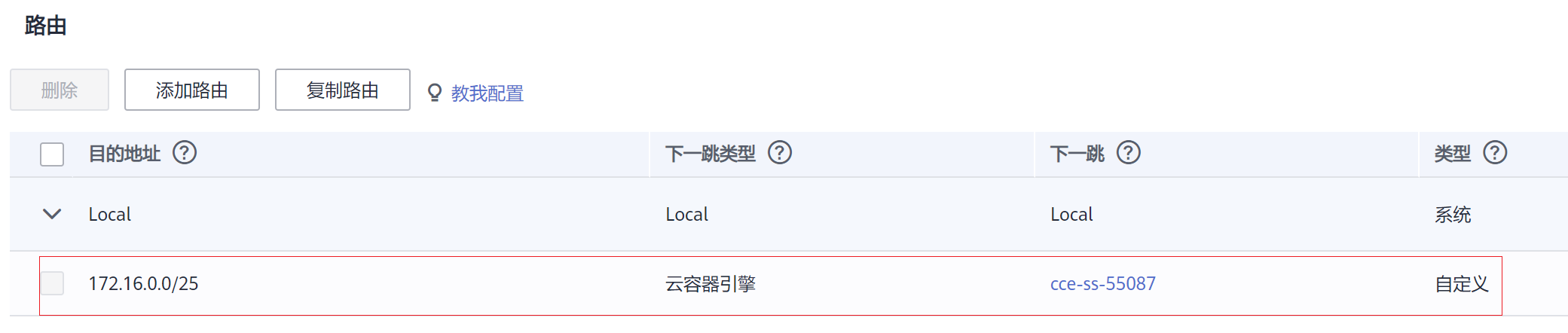

查看VPC的路由表，会看到如下一条路由，目的地址172.16.0.0/25是分配给节点的容器网段，下一跳指向对应的节点，当访问容器IP时，VPC路由就会转发给下一跳的节点。这印证了前面说的VPC网络模型使用VPC的路由。
图 路由
在集群中创建一个Deployment。
kind: Deployment
apiVersion: apps/v1
metadata:
name: example
namespace: default
spec:
replicas: 4
selector:
matchLabels:
app: example
template:
metadata:
labels:
app: example
spec:
containers:
- name: container-0
image: 'nginx:perl'
imagePullSecrets:
- name: default-secret
然后查看Pod。
$ kubectl get pod -owide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
example-86b9779494-l8qrw 1/1 Running 0 14s 172.16.0.6 192.168.0.99 <none> <none>
example-86b9779494-svs8t 1/1 Running 0 14s 172.16.0.7 192.168.0.99 <none> <none>
example-86b9779494-x8kl5 1/1 Running 0 14s 172.16.0.5 192.168.0.99 <none> <none>
example-86b9779494-zt627 1/1 Running 0 14s 172.16.0.8 192.168.0.99 <none> <none>
此时如果在集群同VPC下集群外部直接访问Pod的IP，会发现可以访问，这就是VPC网络的特性，支持外部网络与通过IP地址直接访问容器。
而在集群内部节点或Pod内，都能正常访问Pod，如下进入到容器中直接访问Pod能够正常访问。
$ kubectl exec -it example-86b9779494-l8qrw -- curl 172.16.0.7
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
body {
width: 35em;
margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif;
}
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>
<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>
<p><em>Thank you for using nginx.</em></p>
</body>
</html>
