概述

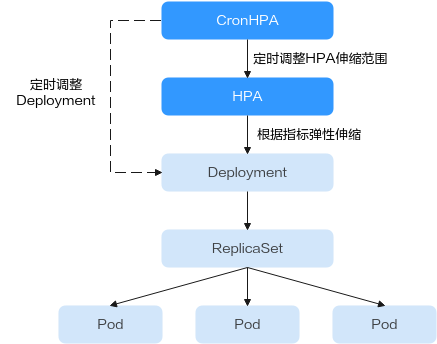

在一些复杂的业务场景下，可能有固定时间段高峰业务，又有日常突发高峰业务。此种情况下，用户既期望能定时弹性伸缩应对固定时间段高峰业务，又期望能根据指标弹性伸缩应对日常突发高峰业务。CCE提供CronHPA的自定义资源，实现在固定时间段对集群进行扩缩容，并且可以和HPA策略共同作用，定时调整HPA伸缩范围，实现复杂场景下的工作负载伸缩。
CronHPA支持定时调整HPA策略的最大和最小实例数，也可以直接定时调整Deployment的Pod实例数。
CronHPA的YAML示例如下：
apiVersion: autoscaling.cce.io/v2alpha1
kind: CronHorizontalPodAutoscaler
metadata:
name: ccetest
namespace: default
spec:
scaleTargetRef: # 关联HPA策略或Deployment
apiVersion: autoscaling/v1
kind: HorizontalPodAutoscaler
name: hpa-test
rules:
- ruleName: "scale-down"
schedule: "15 * * * *" # 指定任务运行时间与周期，参数格式请参见Cron，例如0 * * * * 或@hourly。
targetReplicas: 1 # 目标实例数量
disable: false
- ruleName: "scale-up"
schedule: "13 * * * *"
targetReplicas: 6
disable: false
表 CronHPA关键字段说明
| 字段 | 说明 |
|---|---|
| apiVersion | API版本，固定值“autoscaling.cce.io/v2alpha1”。 |
| kind | API类型，固定值“CronHorizontalPodAutoscaler”。 |
| metadata.name | CronHPA策略名称。 |
| metadata.namespace | CronHPA策略所在的命名空间。 |
| spec.scaleTargetRef | 指定CronHPA的扩缩容对象，可配置以下字段： apiVersion：CronHPA扩缩容对象的API版本。 kind：CronHPA扩缩容对象的API类型。 name：CronHPA扩缩容对象的名称。CronHPA支持HPA策略或Deployment。 |
| spec.rules | CronHPA策略规则，可添加多个规则。每个规则可配置以下字段： ruleName：CronHPA规则名称，该名称需唯一。 schedule：指定任务运行时间与周期，参数格式与CronTab类似，请参见Cron，例如0 * * * * 或@hourly。 targetReplicas：扩缩容的Pod数目。 disable：参数值为“true”或“false”。其中“false”表示该规则生效，“true”则表示该规则不生效。 |
前提条件
已安装1.2.13及以上版本cce-hpa-controller。
使用CronHPA调整HPA伸缩范围
CronHPA支持定时调整HPA策略的最大和最小实例数，满足复杂场景下的工作负载伸缩。

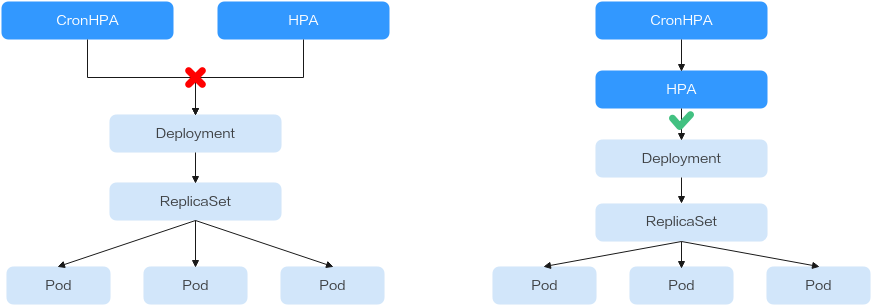

由于HPA与CronHPA均通过scaleTargetRef字段来获取伸缩对象，如果CronHPA和HPA同时设置Deployment为伸缩对象，两个伸缩策略相互独立，后执行的操作会覆盖先执行的操作，导致伸缩效果不符合预期，因此需避免这种情况发生。
当CronHPA与HPA兼容使用时，需要将CronHPA中的scaleTargetRef字段设置为HPA策略，而HPA策略的scaleTargetRef字段设置为Deployment，这样CronHPA策略会在固定的时间调整HPA策略的实例数量上下限，即可实现工作负载定时伸缩和弹性伸缩的兼容。
步骤 1 为Deployment创建HPA策略。
apiVersion: autoscaling/v1
kind: HorizontalPodAutoscaler
metadata:
name: hpa-test
namespace: default
spec:
maxReplicas: 10 # 最大实例数
minReplicas: 5 # 最小实例数
scaleTargetRef: # 关联Deployment
apiVersion: apps/v1
kind: Deployment
name: nginx
targetCPUUtilizationPercentage: 50
步骤 2 创建CronHPA策略，并关联步骤1中创建的HPA策略。
apiVersion: autoscaling.cce.io/v2alpha1
kind: CronHorizontalPodAutoscaler
metadata:
name: ccetest
namespace: default
spec:
scaleTargetRef: # 关联HPA策略
apiVersion: autoscaling/v1
kind: HorizontalPodAutoscaler
name: hpa-test
rules:
- ruleName: "scale-down"
schedule: "15 * * * *" # 指定任务运行时间与周期，参数格式请参见Cron，例如0 * * * * 或@hourly。
targetReplicas: 1 # 目标实例数量
disable: false
- ruleName: "scale-up"
schedule: "13 * * * *"
targetReplicas: 11
disable: false
在CronHPA与HPA共同使用时，CronHPA规则是在HPA策略的基础上生效的，CronHPA不会直接调整Deployment的副本数目，而是通过HPA来操作Deployment，因此了解以下参数可帮助您更好地理解其工作原理。
- CronHPA的目标实例数（targetReplicas）：表示CronHPA设定的实例数，在CronHPA生效时用于调整HPA的最大/最小实例数，从而间接调整Deployment实例数。
- HPA的最小实例数（minReplicas）：Deployment的实例数下限。
- HPA的最大实例数（maxReplicas）：Deployment的实例数上限。
- Deployment的实例数（replicas）：CronHPA策略生效之前Deployment的Pod数量。
在CronHPA规则生效时，通过比较目标实例数（targetReplicas）与实际Deployment的实例数，并结合HPA的最小实例数或最小实例数的数值大小，来调整Deployment实例数的上下限值。

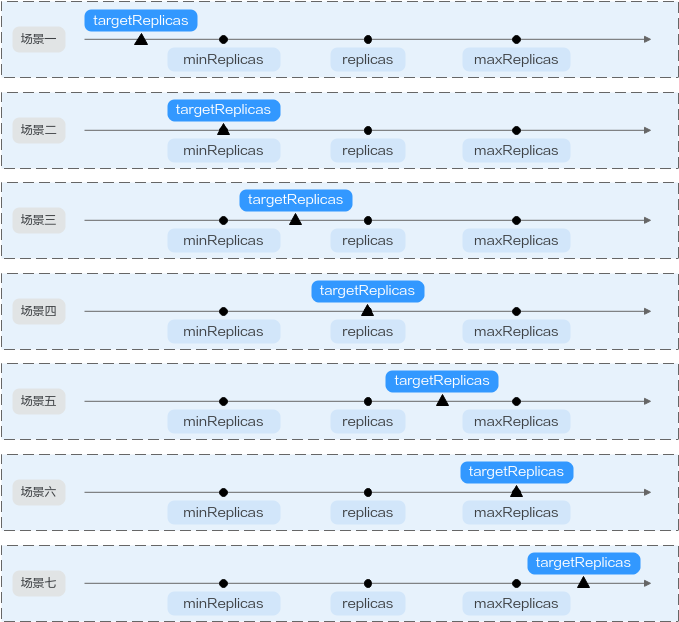

图 CronHPA扩缩容场景
上图为可能存在的扩缩容场景，如下表格以举例的形式说明了不同场景下CronHPA修改HPA的情况。
| 场景 | 场景说明 | Cronhpa (targetReplicas) |
Deployment (replicas) |
HPA (minReplicas / maxReplicas) |
最终结果 | 操作说明 |
|---|---|---|---|---|---|---|
| 场景一 | targetReplicas< minReplicas ≤ replicas ≤ maxReplicas |
4 | 5 | 5/10 | HPA: 4/10 Deployment: 5 |
CronHPA目标实例数低于HPA最小实例数（minReplicas）时： 修改HPA的最小实例数。 Deployment实例数无修改。 |
| 场景二 | targetReplicas= minReplicas ≤ replicas ≤ maxReplicas |
5 | 6 | 5/10 | HPA: 5/10 Deployment: 6 |
CronHPA目标实例数等于HPA最小实例数（minReplicas）时： HPA的最小实例数无修改。 Deployment实例数无修改。 |
| 场景三 | minReplicas < targetReplicas< replicas ≤ maxReplicas |
4 | 5 | 1/10 | HPA: 4/10 Deployment: 5 |
CronHPA目标实例数大于HPA最小实例数（minReplicas）， 小于Deployment实例数（replicas）时： 修改HPA的最小实例数。 Deployment实例数无修改。 |
| 场景四 | minReplicas < targetReplicas = replicas < maxReplicas |
5 | 5 | 1/10 | HPA: 5/10 Deployment: 5 |
CronHPA目标实例数大于HPA最小实例数（minReplicas）， 等于Deployment实例数（replicas）时： 修改HPA的最小实例数。 Deployment实例数无修改。 |
| 场景五 | minReplicas ≤ replicas < targetReplicas < maxReplicas |
6 | 5 | 1/10 | HPA: 6/10 Deployment: 6 |
CronHPA目标实例数大于Deployment实例数（replicas）， 小于HPA最大实例数（maxReplicas）时： 修改HPA的最小实例数。 修改Deployment实例数。 |
| 场景六 | minReplicas ≤ replicas < targetReplicas = maxReplicas |
10 | 5 | 1/10 | HPA: 10/10 Deployment: 10 |
CronHPA目标实例数大于Deployment实例数（replicas）， 等于HPA最大实例数（maxReplicas）时： 修改HPA的最小实例数。 修改Deployment实例数。 |
| 场景七 | minReplicas ≤ replicas ≤ maxReplicas < targetReplicas |
11 | 5 | 5/10 | HPA: 11/11 Deployment: 11 |
CronHPA目标实例数大于HPA最大实例数（maxReplicas）时： 修改HPA的最小实例数。 修改HPA的最大实例数。 修改Deployment实例数。 |
使用CronHPA直接调整Deployment实例数量
CronHPA还可以单独调整关联Deployment，定时调整Deployment的实例数，使用方法如下。
piVersion: autoscaling.cce.io/v2alpha1
kind: CronHorizontalPodAutoscaler
metadata:
name: ccetest
namespace: default
spec:
scaleTargetRef: # 关联Deployment
apiVersion: apps/v1
kind: Deployment
name: nginx
rules:
- ruleName: "scale-down"
schedule: "08 * * * *" # 指定任务运行时间与周期，参数格式请参见Cron，例如0 * * * * 或@hourly。
targetReplicas: 1
disable: false
- ruleName: "scale-up"
schedule: "05 * * * *"
targetReplicas: 3
disable: false
