容器隧道网络(Overlay)基于底层VPC网络,另构建了独立的VXLAN隧道化容器网络,适用于一般场景。VXLAN是将以太网报文封装成UDP报文进行隧道传输。容器网络是承载于VPC网络之上的Overlay网络平面,具有付出少量隧道封装性能损耗,即可获得通用性强、互通性强、高级特性支持全面(例如Network Policy网络隔离)的优势,可以满足大多数应用需求。

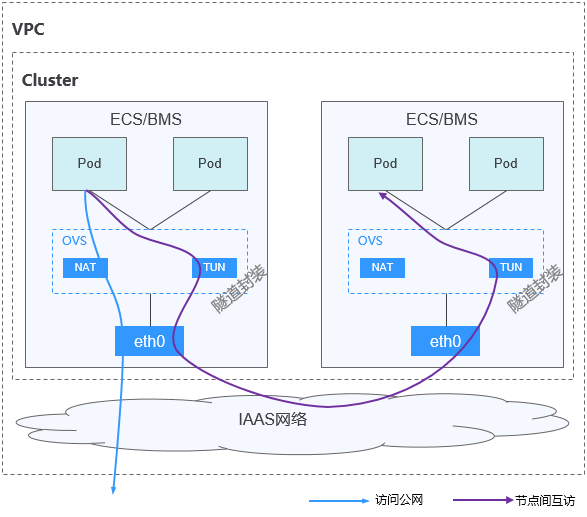

说明如下:
Overlay L2指的是容器跨节点以Overlay通信,所有节点上的容器IP都是2层可达的。如Canal支持的Overlay类型为vxlan,采用的vswitch为openvswitch。
Overlay L2特性支持的功能包括:
- 支持多平面通信和隔离。
- 支持Pod访问Service IP。
- 支持Pod应用和Host应用的访问。
- Overlay L2通信的上行链路网卡设备需要预配置IP地址。
- Overlay L2目前不支持与其他网络模式的混用。
- ServiceIP不支持多平面,只支持默认平面。
- Overaly L2逻辑网络掩码(大子网掩码)目前不支持配置为大于24的值。
- Overlay L2逻辑网络分配给节点的小子网掩码默认为26,支持配置为24~30。另外当小子网掩码为配置为24时,大子网掩码不支持配置为24。
- Overlay L2由于在每个节点上都是小子网,容器内网络的网关都是由Canal自动分配,不支持指定网关。
优点:不受VPC配额规格、响应速度限制(路由条目数、弹性网卡数、创建速度限制)。
缺点:封装的额外开销,网络复杂性较高、性能较低,无法直接利用VPC提供的负载均衡、安全组等能力。
适用于对网络时延、带宽要求不是特别高的一般容器业务场景。
