本章节将详细介绍节点数据盘空间分配的情况，以便您根据业务实际情况配置数据盘大小。

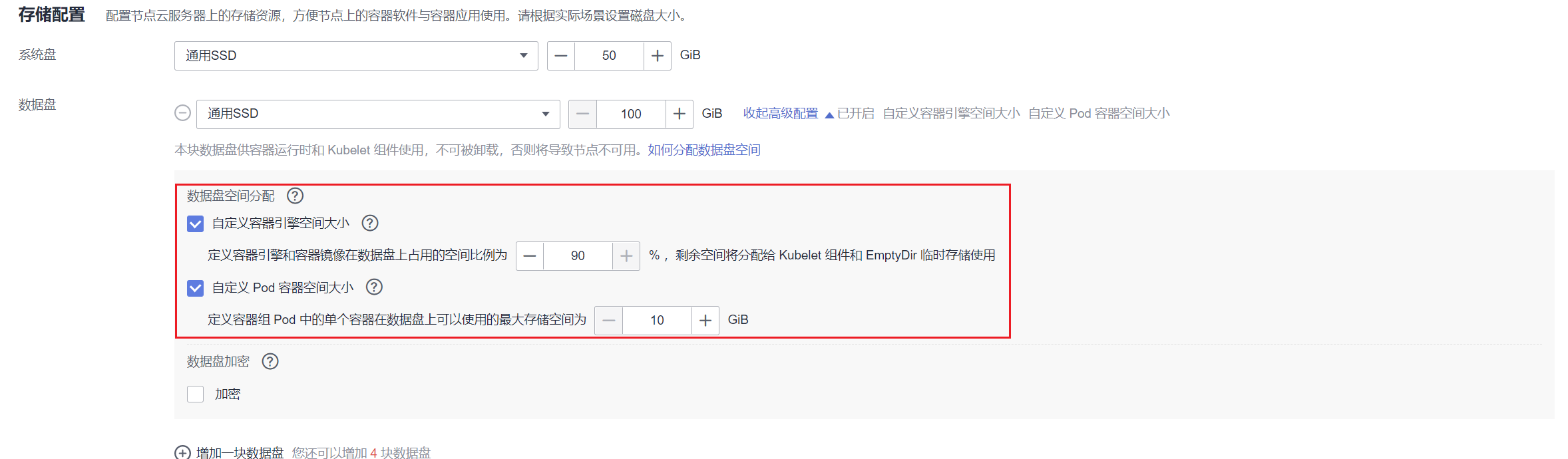

在创建节点时，您需要配置节点数据盘，且数据盘容量不小于100G。您可“单击展开高级配置”，自定义节点数据盘的空间分配。
-
自定义容器引擎空间大小说明]：CCE 将数据盘空间划分为两块：一块用于存放容器引擎 (Docker/Containerd) 工作目录、容器镜像的数据和镜像元数据；另一块用于Kubelet组件和EmptyDir临时存储等。容器引擎空间的剩余容量将会影响镜像下载和容器的启动及运行。
- 容器引擎和容器镜像空间（默认占90%）：用于容器运行时工作目录、存储容器镜像数据以及镜像元数据。
- Kubelet组件和EmptyDir临时存储（默认占10%）：用于存储Pod配置文件、密钥以及临时存储EmptyDir等挂载数据。
-
自定义Pod容器空间大小：即容器的basesize设置，每个工作负载下的容器组 Pod 占用的磁盘空间设置上限（包含容器镜像占用的空间）。合理的配置可避免容器组无节制使用磁盘空间导致业务异常。建议此值不超过容器引擎空间的 80%。该参数与节点操作系统和容器存储Rootfs相关，部分场景下不支持设置。
自定义容器引擎空间大小
数据盘根据容器存储Rootfs不同具有两种划分方式（以100G大小为例）：DeviceMapper类型和 OverlayFS类型 。
您可以登录到节点通过docker info命令查看存储引擎类型，如下所示。
#docker infoContainers: 20
Running: 17
Paused: 0
Stopped: 3
Images: 16
Server Version: 18.09.0
Storage Driver: devicemapper
-

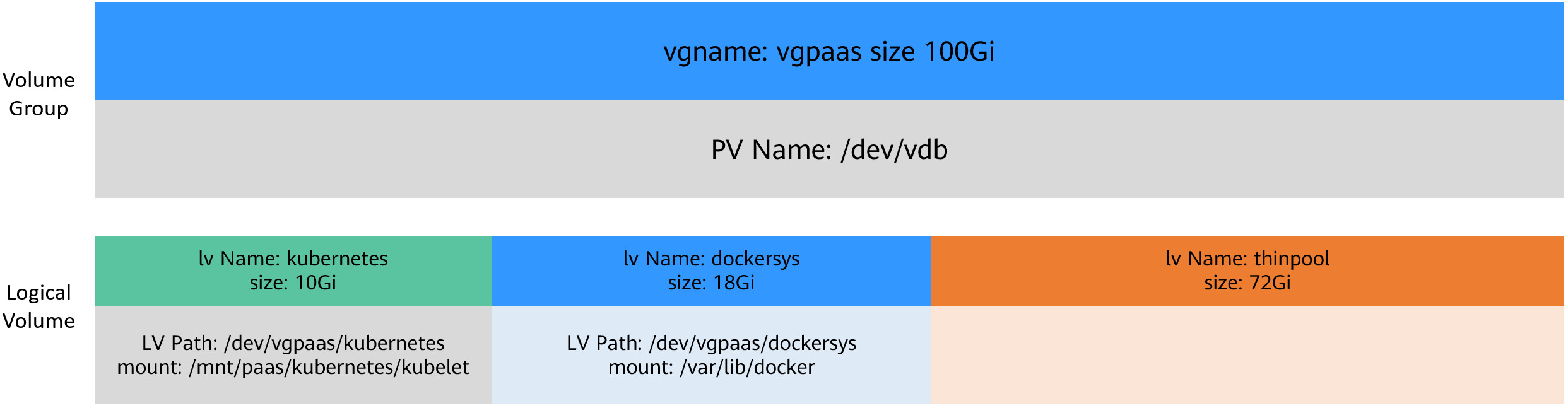

Device Mapper类型存储Rootfs其中默认占90%的容器引擎和容器镜像空间又可分为以下两个部分：\
- 其中/var/lib/docker用于Docker工作目录，默认占比20%，其空间大小 = 数据盘空间 * 90% * 20%
- thinpool用于存储容器镜像数据、镜像元数据以及容器使用的磁盘空间，默认占比为80%，其空间大小 = 数据盘空间 *90% * 80%
thinpool是动态挂载，在节点上使用df -h命令无法查看到，使用lsblk命令可以查看到。

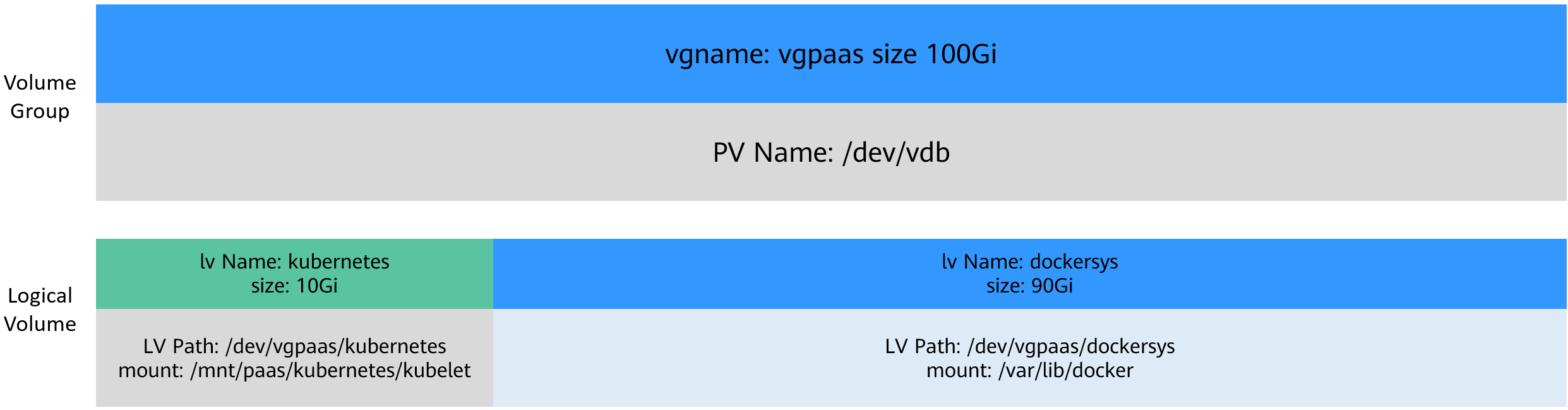

OverlayFS类型存储Rootfs
相比Device Mapper存储引擎，没有单独划分thinpool，容器引擎和容器镜像空间（默认占90%）都在/var/lib/docker目录下。
容器存储Rootfs情况如下：
CCE集群：EulerOS 2.5操作系统使用Device Mapper，Ubuntu 18.04和EulerOS 2.9使用OverlayFS。CentOS 7.6 在1.19.16以下版本集群中使用Device Mapper，1.19.16及以上版本集群使用OverlayFS。EulerOS 2.8系统在集群版本v1.19.16-r2前使用Device Mapper, v1.19.16-r2及之后版本使用OverlayFS。
自定义Pod容器空间大小
自定义Pod容器空间（basesize）设置与节点操作系统和容器存储Rootfs相关（容器存储Rootfs可登录到节点通过docker info命令查看）：
- Device Mapper模式下支持自定义Pod容器空间（basesize）配置，默认值为10G。
- OverlayFS模式默认不限制Pod容器空间大小。

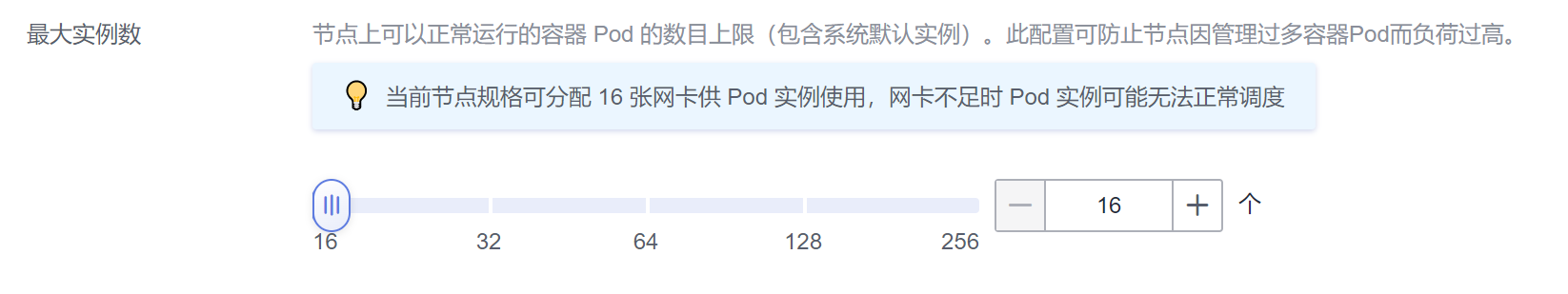

配置Pod容器空间（basesize）时，需要同时考虑节点的最大实例数配置。理想情况下，容器引擎空间需要大于容器使用的磁盘总空间，即：容器引擎和容器镜像空间（默认占90%） > 容器数量 *** Pod容器空间（basesize）** 。否则，可能会引起节点分配的容器引擎空间不足，从而导致容器启动失败。
对于支持配置basesize的节点，尽管可以限制单个容器的主目录大小（开启时默认为10GB），但节点上的所有容器还是共用节点的thinpool磁盘空间，并不是完全隔离，当一些容器使用大量thinpool空间且总和达到节点thinpool空间上限时，也会影响其他容器正常运行。
另外，在容器的主目录中创删文件后，其占用的thinpool空间不会立即释放，因此即使basesize已经配置为10GB，而容器中不断创删文件时，占用的thinpool空间会不断增加一直到10GB为止，后续才会复用这10GB空间。如果节点上的容器数量*basesize > 节点thinpool空间大小，理论上有概率出现节点thinpool空间耗尽的场景。
镜像回收策略说明
当容器引擎空间不足时，会触发镜像垃圾回收。
镜像垃圾回收策略只考虑两个因素：HighThresholdPercent 和 LowThresholdPercent。 磁盘使用率超过上限阈值（HighThresholdPercent，默认值为85%）将触发垃圾回收。 垃圾回收将删除最近最少使用的镜像，直到磁盘使用率满足下限阈值（LowThresholdPercent，默认值为80%）。
容器引擎空间大小配置建议
- 容器引擎空间需要大于容器使用的磁盘总空间，即：容器引擎空间 > 容器数量 * Pod容器空间（basesize）
- 容器业务的创删文件操作建议在容器挂载的本地存储（如emptyDir、hostPath）或云存储的目录中进行，这样不会占用thinpool空间。其中Emptydir使用的是kubelet空间，需要规划好kubelet空间的大小。
- 容器运行时使用OverlayFS存储模式，当前CCE集群中Ubuntu 18.04节点容器已默认使用OverlayFS存储模式，1.19.16版本及以上集群CentOS 7.6使用OverlayFS模式，可将业务部署在此类节点上，避免容器内创删文件后占用的磁盘空间不立即释放问题。
