OpenStack和Cinder驱动插件

OpenStack是一个开源的云计算管理平台项目，目标是提供实施简单、可大规模扩展、丰富、标准统一的云计算管理平台。Cinder为OpenStack的管理块设备，主要功能是为虚拟机实例提供虚拟磁盘管理服务。Cinder本身不是块设备源，当虚拟机需要块设备时，询问Cinder去哪里获取具体的块设备。它的插件驱动架构有利于块设备的创建和管理，如创建卷、删除卷、在实例上挂载和卸载卷。OpenStack Cinder Driver是部署在OpenStack Cinder模块上的一个插件程序，遵循了OpenStack的driver架构。通过安装和HBlock适配的Cinder Driver驱动（以下简称stor Driver），并进行配置资源对接，实现和OpenStack Cinder 和HBlock存储系统资源连通，通过iSCSI协议向OpenStack中的虚拟机提供HBlock的逻辑卷功能。本文档仅为插件的安装和使用提供建议。
stor Driver与OpenStack的块存储（Cinder）和计算（Nova）组件集成，为OpenStack提供高性能，可扩展，高可靠的持久化存储。

HBlock Cinder驱动插件

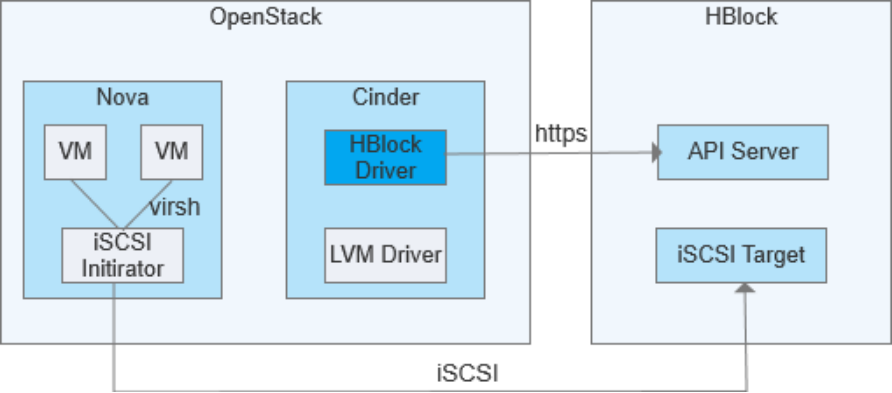

上图为HBlock对接OpenStack的架构图，其中：

• stor Driver：OpenStack Cinder接入HBlock的驱动程序，使用https协议和HBlock的API server进行交互，完成卷的创建、删除、查询、扩容等操作。
• nova-compute节点：完成iSCSI协议的接入，建立iSCSI卷后，通过virsh命令挂载到VM实例。
