点击导航栏中的“系统”>“集群拓扑”，进入“集群拓扑”，可以查看HBlock的集群拓扑图。
集群拓扑对集群物理资源实际部署方式的可视化逻辑展示。

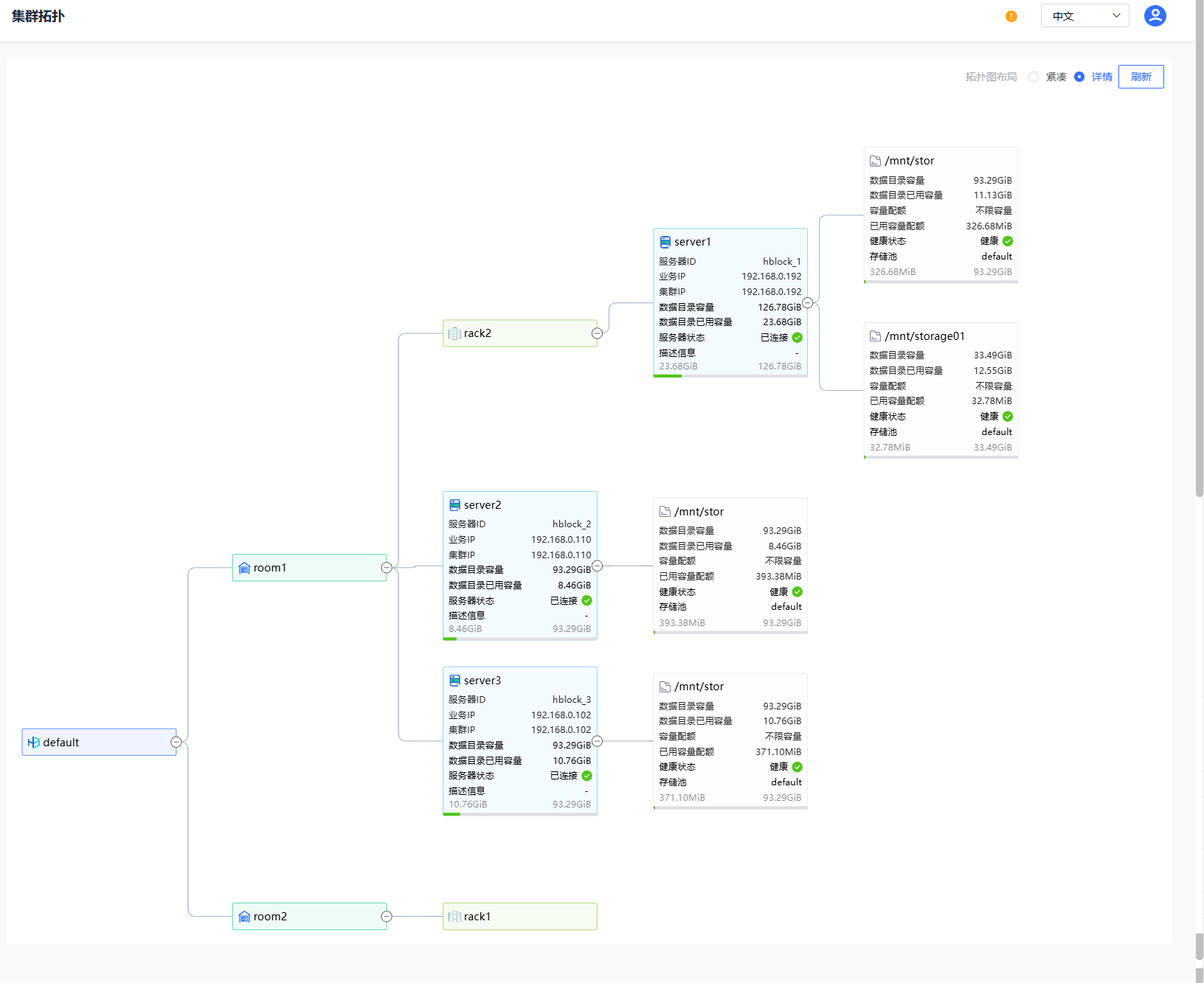

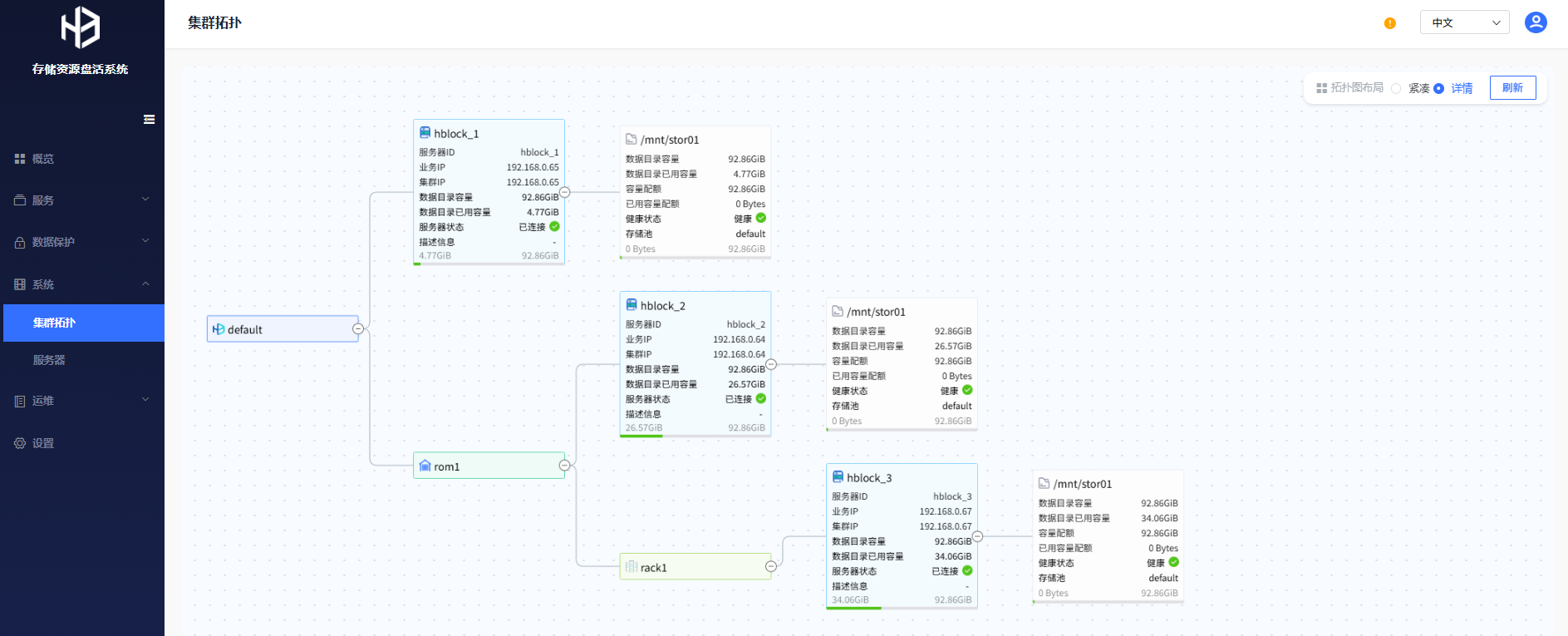

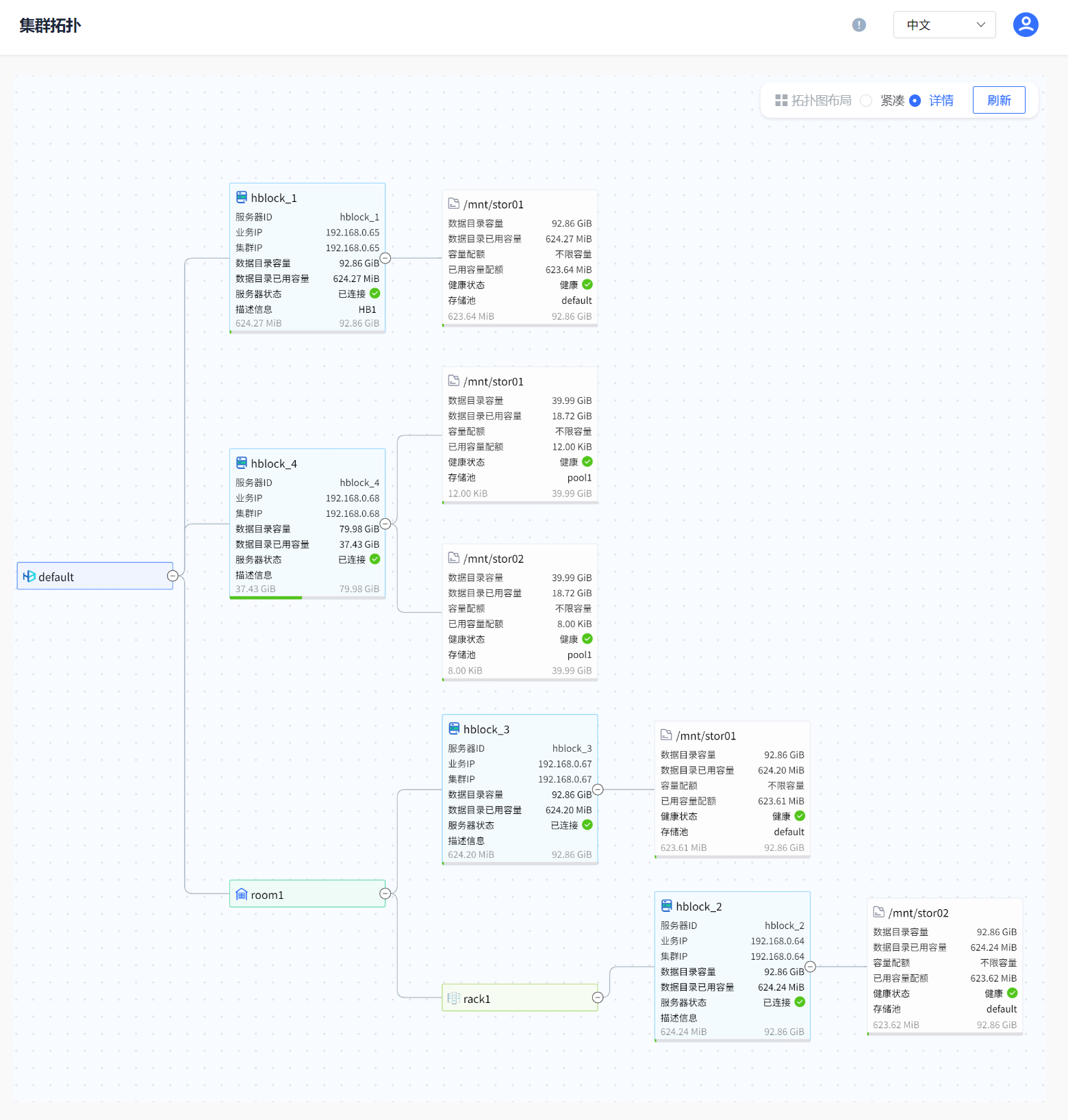

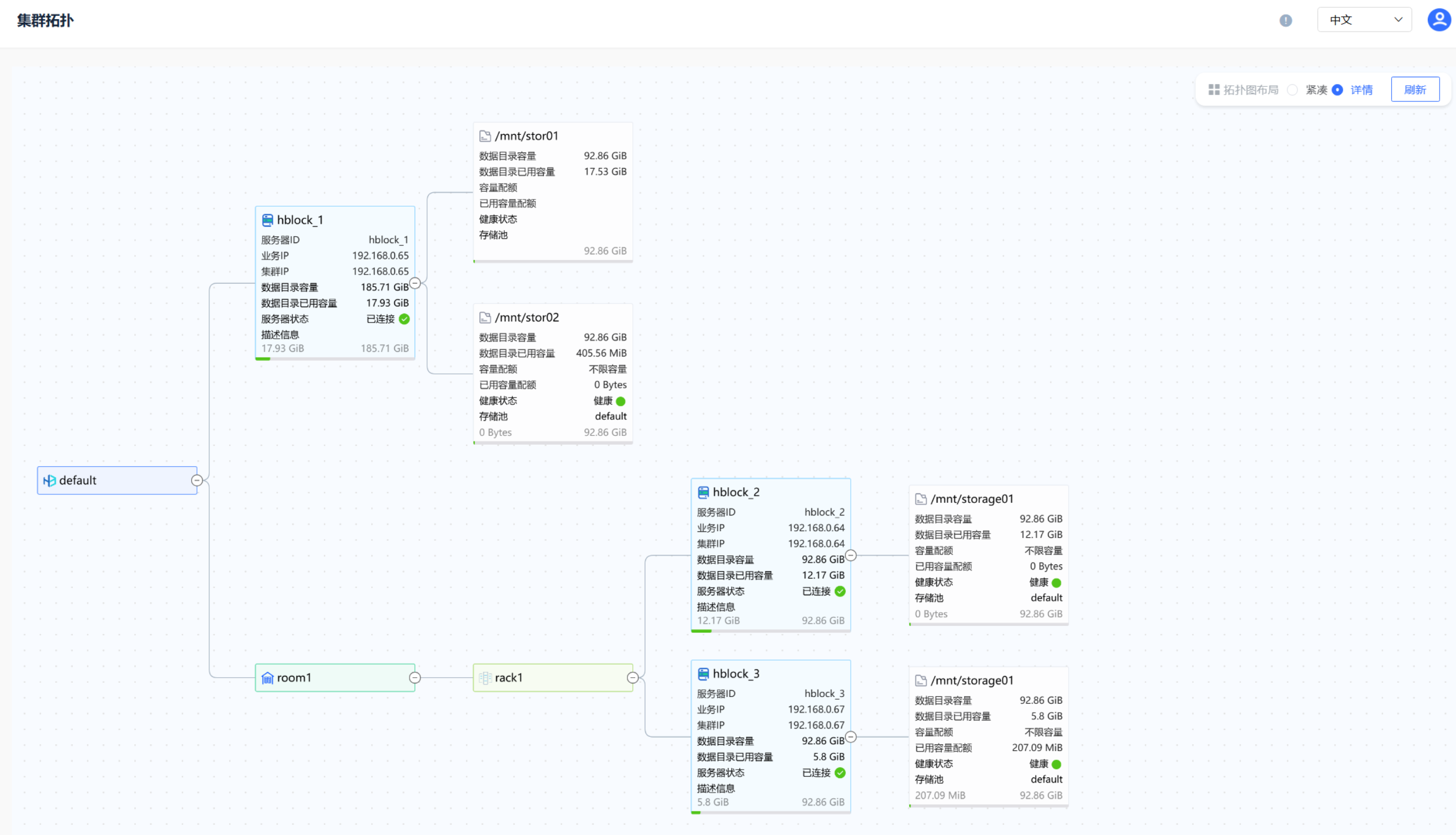

图1 集群拓扑
名称 描述 根节点 根节点名称默认为default。点击右键，可以选择“添加子节点”或“编辑”节点。 添加子节点 父节点类型。 父节点名称。 子节点类型，可以选择：
room：机房。选择room时，可以编辑下列信息：
子节点名称：字符串形式，长度范围1~63，只能由字母、数字、句点(.)、下划线（_）和短横线(-)组成，字母区分大小写，且仅支持以字母或数字开头。
描述：节点描述，取值：1~50位字符串。
rack：机架。选择rack时，可以编辑下列信息：
子节点名称：字符串形式，长度范围1~63，只能由字母、数字、句点(.)、下划线（_）和短横线(-)组成，字母区分大小写，且仅支持以字母或数字开头。
描述：节点描述，取值：1~50位字符串。
server：服务器。选择server，添加服务器。添加服务器时，待添加的服务器安装HBlock后，才可以编辑下列信息：
子节点名称：字符串形式，长度范围1~63，只能由字母、数字、句点(.)、下划线（_）和短横线(-)组成，字母区分大小写，且仅支持以字母或数字开头。
服务器IP：指定需要添加的服务器IP，支持IPv4和IPv6地址。
端口号：指定API端口号。取值范围是[1, 65535]，默认值是1443。需要和该服务器安装HBlock时设置的API端口号保持一致。
数据目录：包括数据目录、容量配额、操作。
数据目录：服务器中，用于存储用户数据的绝对路径。
容量配额：一旦达到配额，就立刻阻止数据写入。支持输入数字（默认单位为GiB），或者输入“数字+单位”，数字应精确到两位小数，单位可为KiB、MiB、GiB、TiB或者PiB，并且配额需要不大于数据目录总容量，0表示禁止写入，负数或者不填表示无限制。
操作：点击“移除”，可以移除添加的数据目录。点击“添加”，可以添加数据目录。
描述：节点描述，取值：1~50位字符串。
编辑 节点名称：修改节点名称。取值：字符串形式，长度范围1~63，只能由字母、数字、句点(.)、下划线（_）和短横线(-)组成，字母区分大小写，且仅支持以字母或数字开头。 描述：节点描述，取值：1~50位字符串。 room类型节点 机房类型的节点。将鼠标放至节点名称处，可以显示节点名称、类型及描述信息。点击右键，可以选择添加子节点、移除或编辑节点。 添加子节点 父节点类型。 父节点名称。 子节点类型，可以选择：
rack：机架。选择rack时，可以编辑下列信息：
子节点名称：字符串形式，长度范围1~63，只能由字母、数字、句点(.)、下划线（_）和短横线(-)组成，字母区分大小写，且仅支持以字母或数字开头。
描述：节点描述，取值：1~50位字符串。
server：服务器。选择server，添加服务器。添加服务器时，待添加的服务器安装HBlock后，才可以编辑下列信息：
子节点名称：字符串形式，长度范围1~63，只能由字母、数字、句点(.)、下划线（_）和短横线(-)组成，字母区分大小写，且仅支持以字母或数字开头。
服务器IP：指定需要添加的服务器IP，支持IPv4和IPv6地址。
端口号：指定API端口号。取值范围是[1, 65535]，默认值是1443。需要和该服务器安装HBlock时设置的API端口号保持一致。
数据目录：包括数据目录、容量配额、操作。
数据目录：服务器中，用于存储用户数据的绝对路径。
容量配额：一旦达到配额，就立刻阻止数据写入。支持输入数字（默认单位为GiB），或者输入“数字+单位”，数字应精确到两位小数，单位可为KiB、MiB、GiB、TiB或者PiB，并且配额需要不大于数据目录总容量，0表示禁止写入，负数或者不填表示无限制。
操作：点击“移除”，可以移除添加的数据目录。点击“添加”，可以添加数据目录。
描述：节点描述，取值：1~50位字符串。
移除 当room节点没有子节点时，可以点击移除按钮，删除该节点。 编辑 节点名称：修改节点名称。取值：字符串形式，长度范围1~63，只能由字母、数字、句点(.)、下划线（_）和短横线(-)组成，字母区分大小写，且仅支持以字母或数字开头。 描述：节点描述，取值：1~50位字符串。 rack类型节点 机房类型的节点。将鼠标放至节点名称处，可以显示节点名称、类型及描述信息。点击右键，可以选择添加子节点、移除节点、编辑节点或重映射。 添加子节点 父节点类型。 父节点名称。 子节点类型，可以选择server，添加服务器。添加服务器时，待添加的服务器安装HBlock后，才可以编辑下列信息：
子节点名称：字符串形式，长度范围1~63，只能由字母、数字、句点(.)、下划线（_）和短横线(-)组成，字母区分大小写，且仅支持以字母或数字开头。
服务器IP：指定需要添加的服务器IP，支持IPv4和IPv6地址。
端口号：指定API端口号。取值范围是[1, 65535]，默认值是1443。需要和该服务器安装HBlock时设置的API端口号保持一致。
数据目录：包括数据目录、容量配合、操作。
数据目录：服务器中，用于存储用户数据的绝对路径。
容量配额：一旦达到配额，就立刻阻止数据写入。支持输入数字（默认单位为GiB），或者输入“数字+单位”，数字应精确到两位小数，单位可为KiB、MiB、GiB、TiB或者PiB，并且配额需要不大于数据目录总容量，0表示禁止写入，负数或者不填表示无限制。
操作：点击“移除”，可以移除添加的数据目录。
描述：节点描述，取值：1~50位字符串。
移除 当rack节点没有子节点时，可以点击“移除”按钮，删除该节点。 编辑 节点名称：修改节点名称。取值：字符串形式，长度范围1~63，只能由字母、数字、句点(.)、下划线（_）和短横线(-)组成，字母区分大小写，且仅支持以字母或数字开头。 描述：节点描述，取值：1~50位字符串。 重映射 变更父节点。通过下拉框，重新选择父节点名称。 server类型节点 服务器类型的节点。
将鼠标放至节点名称处，可以显示节点名称、类型、服务器ID、业务IP、集群IP、数据目录容量、数据目录已用容量、服务器状态及描述信息。
点击右键，可以选择添加子节点、移除节点、编辑节点或重映射。
添加子节点 父节点类型。 父节点名称。 子节点类型，可以选择path，添加数据目录。
数据目录：服务器中，用于存储用户数据的绝对路径，一次可以添加多个数据目录，数据目录以英文逗号（,）分开。
容量配额：一旦达到配额，就立刻阻止数据写入。支持输入数字（默认单位为GiB），或者输入“数字+单位”，数字应精确到两位小数，单位可为KiB、MiB、GiB、TiB或者PiB，并且配额需要不大于数据目录总容量，0表示禁止写入，负数或者不填表示无限制。
操作：点击“移除”，可以移除添加的数据目录。点击“添加”，可以添加数据目录。
移除 点击“移除”按钮，可以移除服务器。
注意
如果移除已损毁或者宕机的服务器，需要使用强制移除。强制移除服务器，会产生数据丢失风险，请谨慎操作。
如果移除服务器上有iSCSI目标，该iSCSI目标对应卷的高可用类型是ActiveStandby，移除服务器时，业务不会中断，此卷对应的iSCSI目标会切换到其他服务器上，客户端需要重新连接Target对应的新服务器IP。
如果移除服务器上有iSCSI目标，该iSCSI目标对应卷的高可用类型是Disabled，移除服务器时，业务会中断，此卷对应的iSCSI目标会切换到其他服务器上，客户端需要重新连接Target对应的新服务器IP。但服务器移除时，会有数据丢失风险。
如果执行日志采集后，产生的日志保存在服务器安装目录下，在服务器移除之后，该日志将被删除。如果产生的日志保存在HBlock的数据目录内，并且移除服务器时删除服务器HBlock数据目录中的数据，该日志也将被删除。
有服务器正在移除时，不能再移除其他服务器。如果必须移除，请使用强制移除，但有丢数据风险。
该节点的所有数据目录不属于任何存储池，允许移除该服务器。否则不能移除，如果必须移除，请使用强制移除，但有丢数据风险。
如果要移除服务器的某个数据目录属于基础存储池，且是基础存储池中仅剩的一个可用故障域中的节点，不允许移除。
编辑 节点名称：修改节点名称。取值：字符串形式，长度范围1~63，只能由字母、数字、句点(.)、下划线（_）和短横线(-)组成，字母区分大小写，且仅支持以字母或数字开头。 描述：节点描述，取值：1~50位字符串。 重映射 变更父节点。通过下拉框，重新选择父节点名称。 path类型节点 数据目录类型的节点。
将鼠标放至节点名称处，可以显示节点名称、类型、数据目录容量、数据目录已用容量、容量配额、已用容量配额、健康状态、健康详情、存储池。
点击右键，可以移除数据目录。
注意
强制移除数据目录，有产生数据丢失风险。
如果执行日志采集后，产生的日志保存在HBlock的数据目录内，移除数据目录时删除数据目录上的HBlock数据，该日志将被删除。
有数据目录正在移除时，不能再移除其他数据目录。如果必须移除，请使用强制移除，但有丢数据风险。
