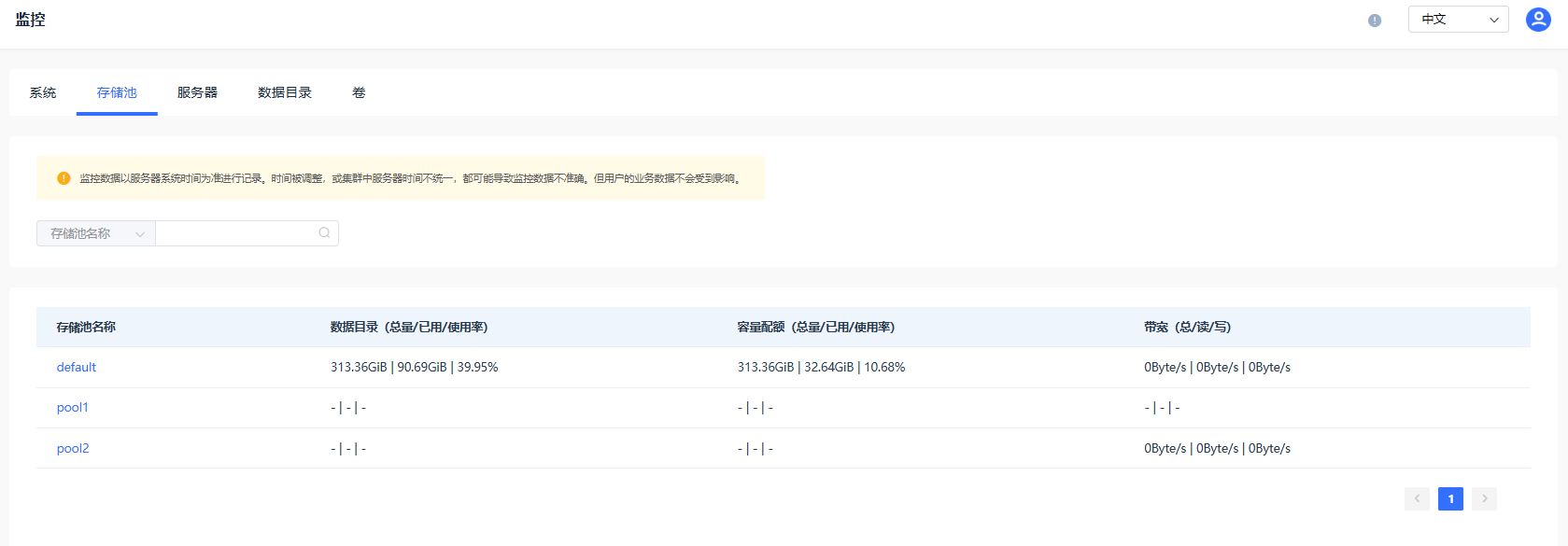

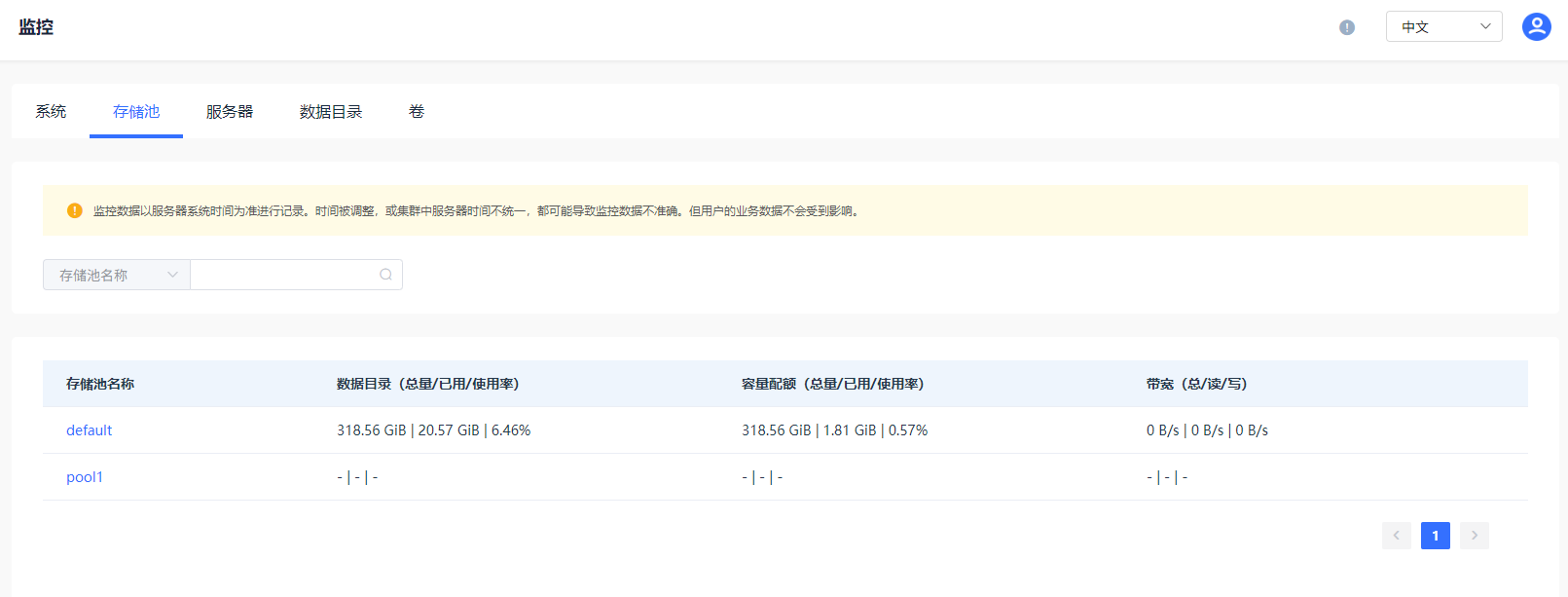

在“监控”页面点击“存储池”,可以查看对应存储池的实时监控信息:数据目录(总量/已用/使用率)、容量配额(总量/已用/使用率)、带宽(总/读/写)。
说明可以根据存储池名称,选择查看对应存储池的实时监控信息。
图1 存储池实时监控信息
项目 描述 存储池名称 存储池名称。 数据目录(总量/已用/使用率) 存储池中所有数据目录所在磁盘的总容量、已用容量、使用率的平均值。 容量配额(总量/已用/使用率) 存储池中所有数据目录的HBlock容量配额总量、已用容量配额、容量配额使用率的平均值。 带宽(总/读/写) 客户端与服务器之间的总带宽、读带宽、写带宽。

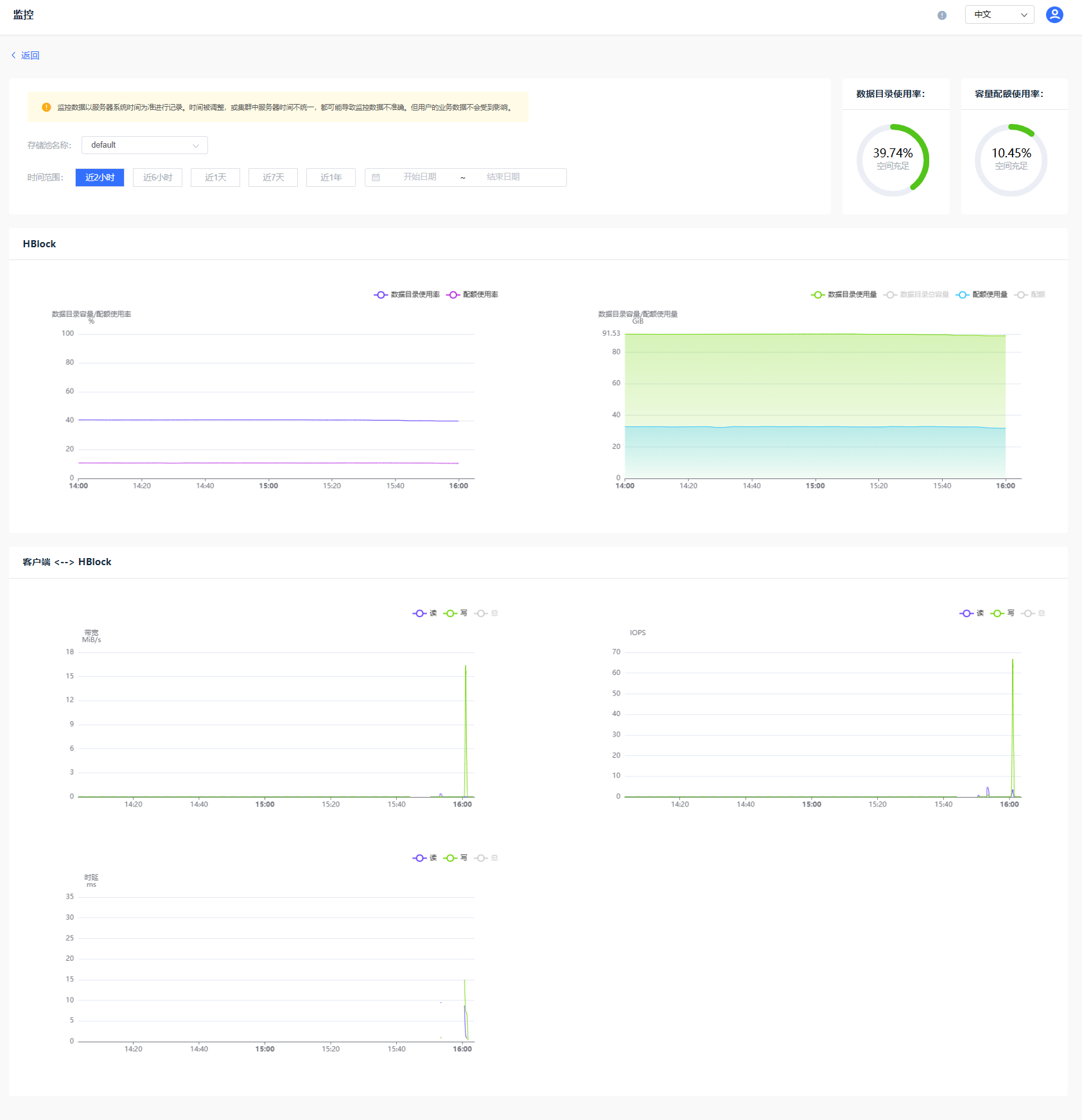

在“监控”>“存储池”页面,点击对应存储池名称,可以查看存储池内HBlock指定时间内的监控信息:数据目录使用率、容量配额使用率、数据目录使用量、数据目录总容量、配额使用量、配额、读带宽、写带宽、总带宽、读IOPS、写IOPS、总IOPS、读时延、写时延、总时延。
图1 存储监控信息
项目 描述 存储池名称 存储池名称,可以通过下拉框选择存储池。 时间范围 可以选择相对时间:
近2小时
近6小时
近1天
近7天
近1年
自定义时间段,选择开始日期和结束日期,精确到天。
注意起始时间必须早于结束时间,且起始时间不能早于服务器当前时间一年。
数据目录使用率 存储池中所有数据目录所在磁盘使用率的平均值。 容量配额使用率 存储池中HBlock所有数据目录容量配额使用率的平均值。 数据目录使用量 存储池中所有数据目录所在磁盘使用量的总和。 数据目录总容量 存储池中所有数据目录所在磁盘容量的总和。 配额使用量 存储池中HBlock已使用容量配额。 配额 存储池中HBlock容量配额总和。 客户端<-->HBlock 当前存储池中,客户端与HBlock之间的数据传输情况。 读带宽 客户端从HBlock存储池读取数据的带宽。 写带宽 客户端向HBlock存储池写入数据的带宽。 总带宽 客户端与HBlock存储池之间的总带宽。 读IOPS 客户端从HBlock存储池读取数据的IOPS。 写IOPS 客户端向HBlock存储池写入数据的IOPS。 总IOPS 客户端与HBlock存储池之间的总IOPS。 读时延 客户端从HBlock存储池读取数据的时延。采集周期内,服务器关联卷的读时延平均值。 写时延 客户端向HBlock存储池写入数据的时延。采集周期内,服务器关联卷的写时延平均值。 总时延 客户端与HBlock存储池之间的总时延。采集周期内,服务器关联卷的读写时延平均值。
