点击导航栏中的“服务”>“卷”,进入“卷管理”页面。在“卷管理”页面,可以查看卷相关信息。可以通过“卷名称”或者“IQN名称”查找对应的卷。点击标题栏后的“∨”,可以选择展示或隐藏卷信息,如存储模式、最小副本数(仅集群版支持)、缓存存储池(仅集群版支持)、存储池(仅集群版支持)、唯一标识、iSCSI目标。

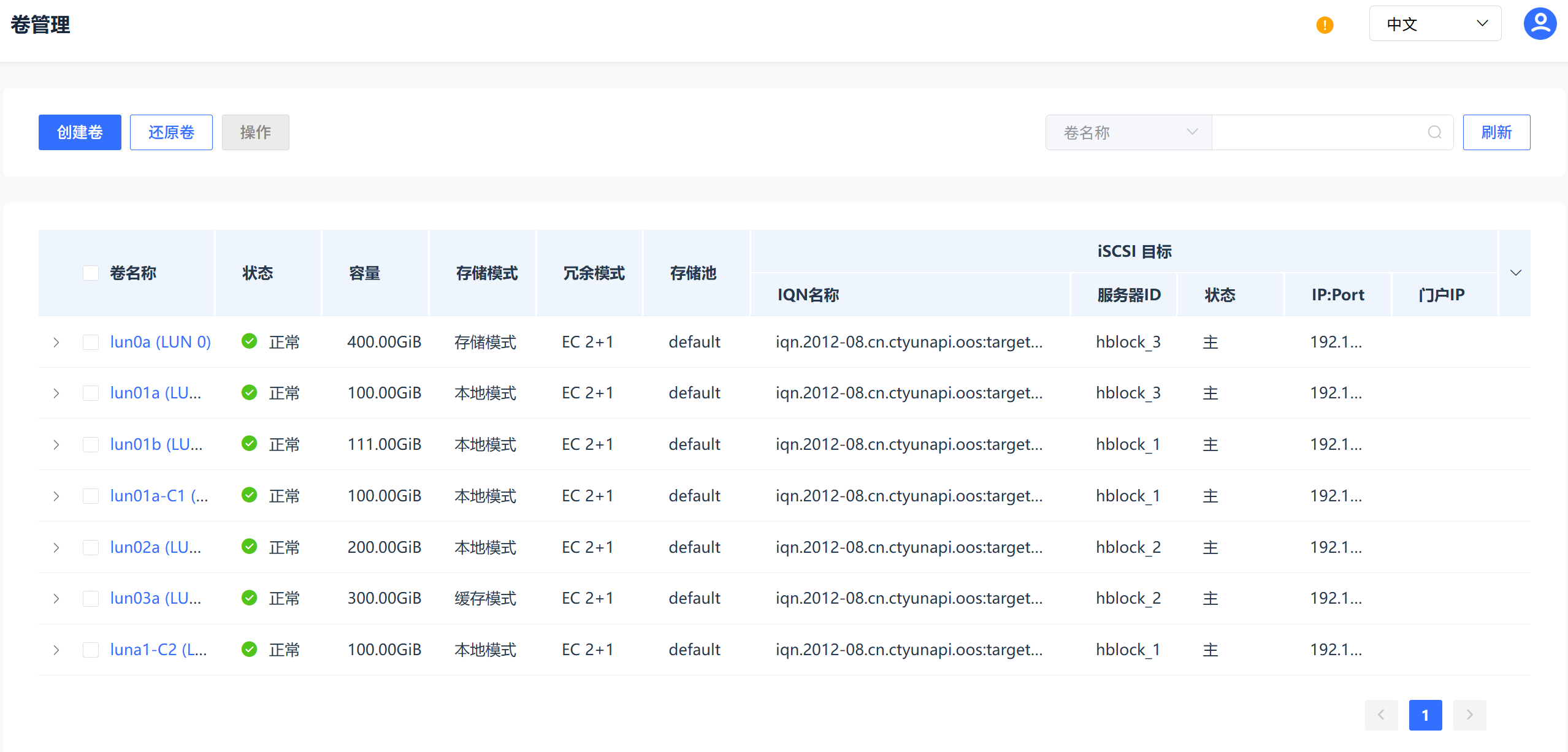

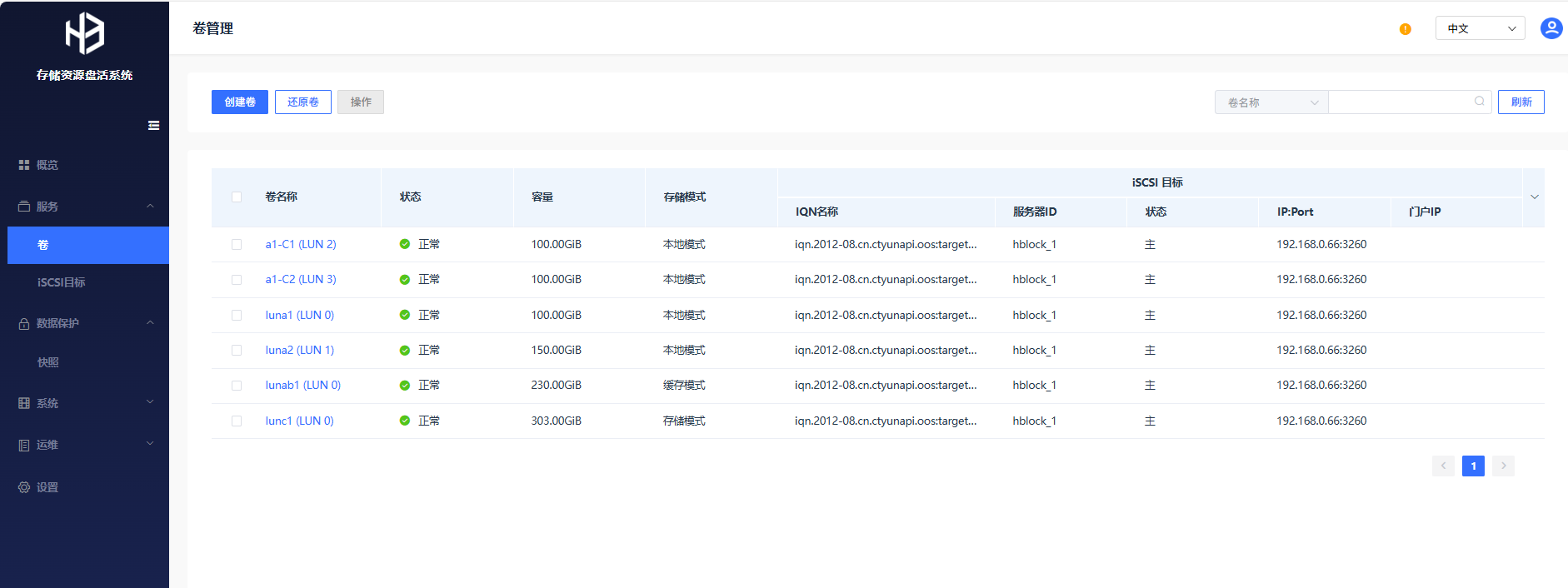

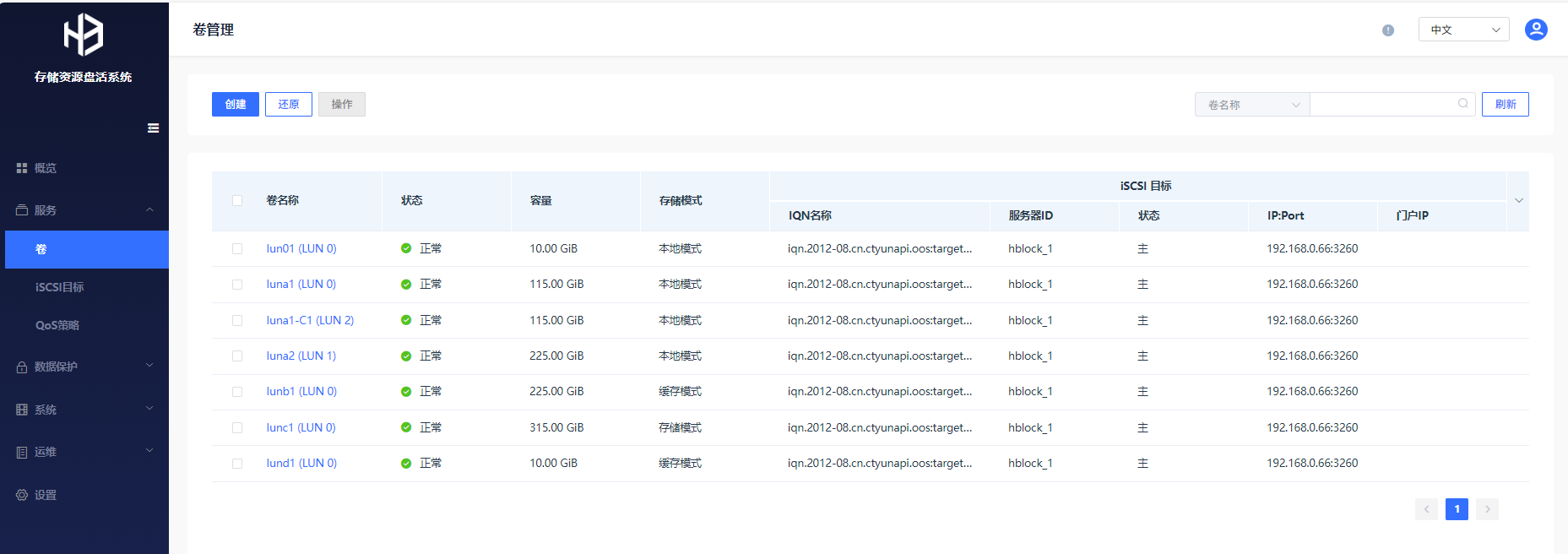

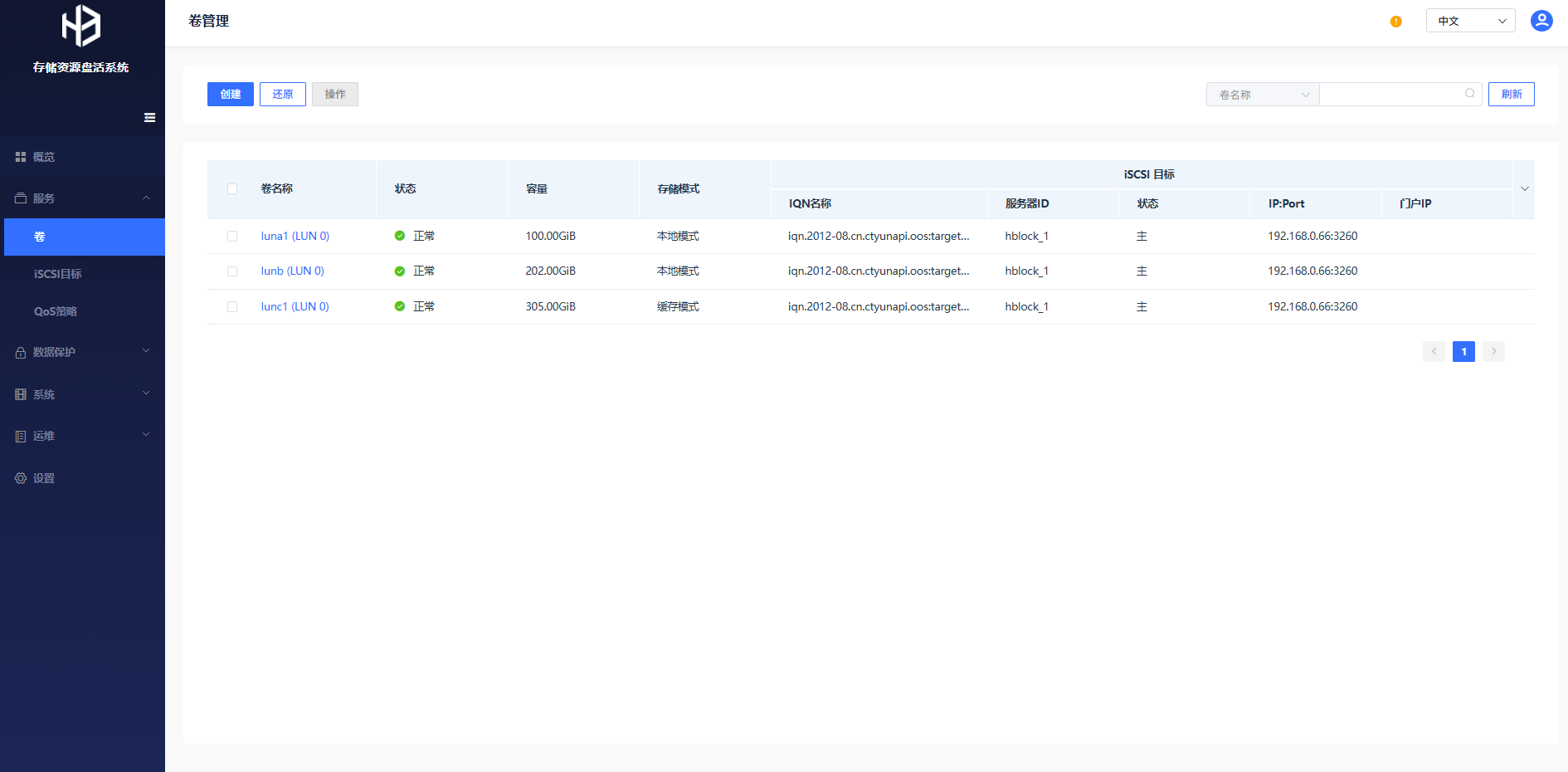

图1 卷管理(单机版)

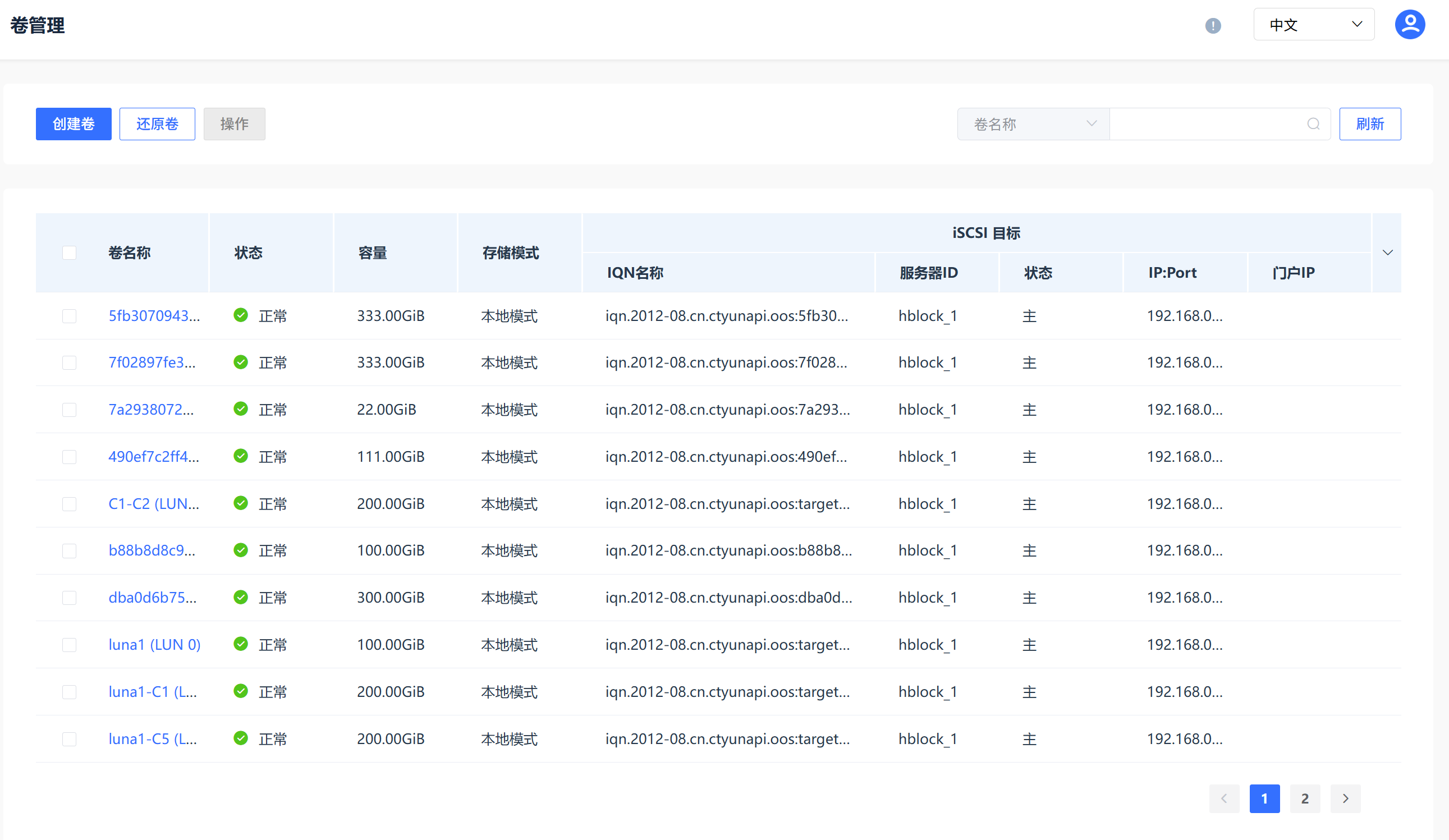

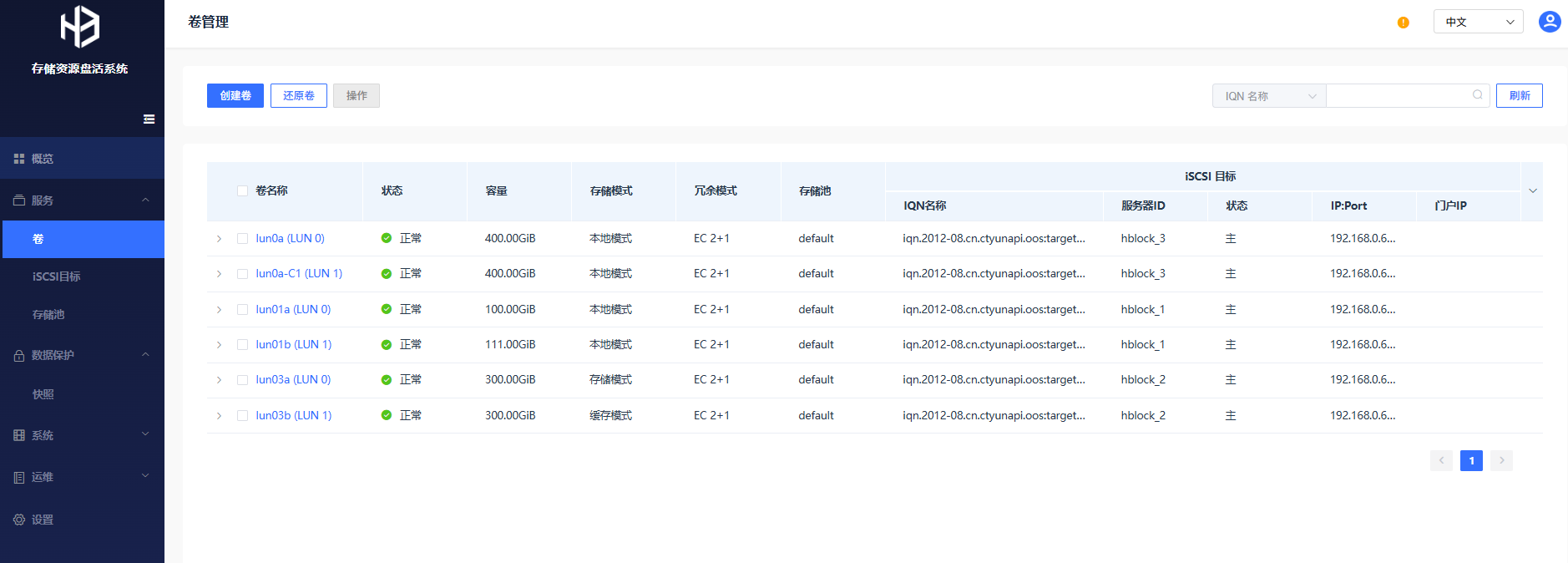

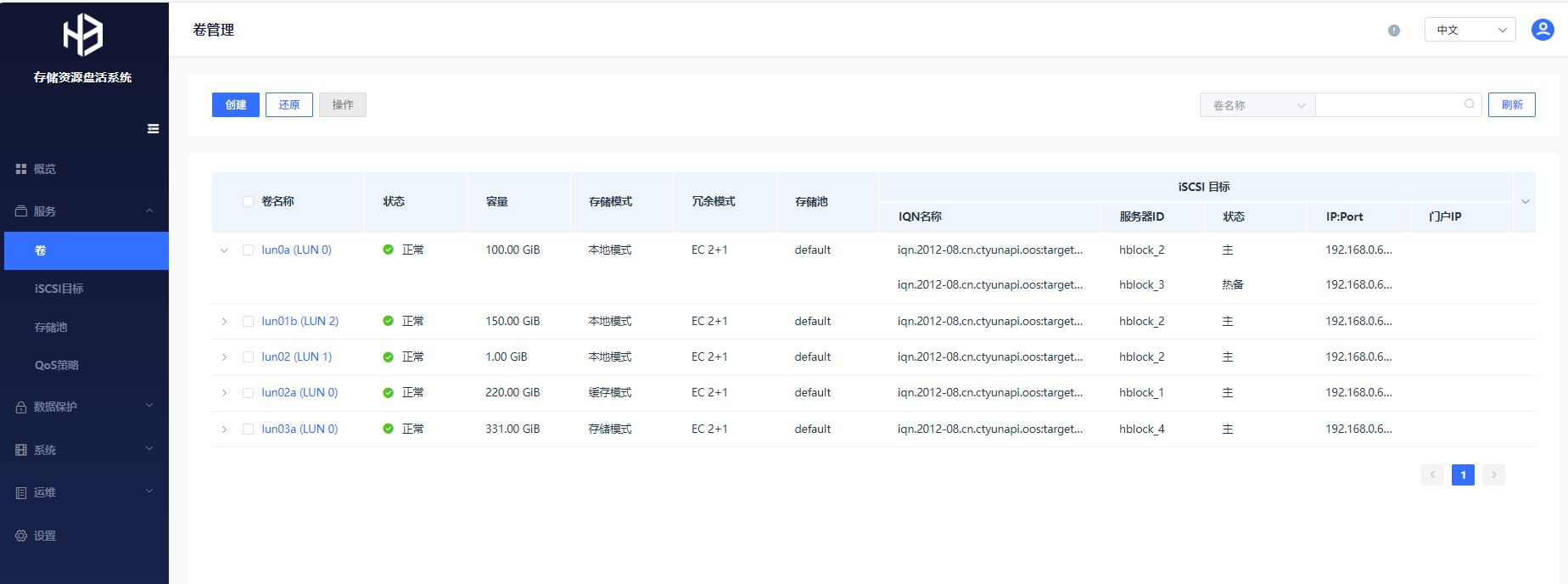

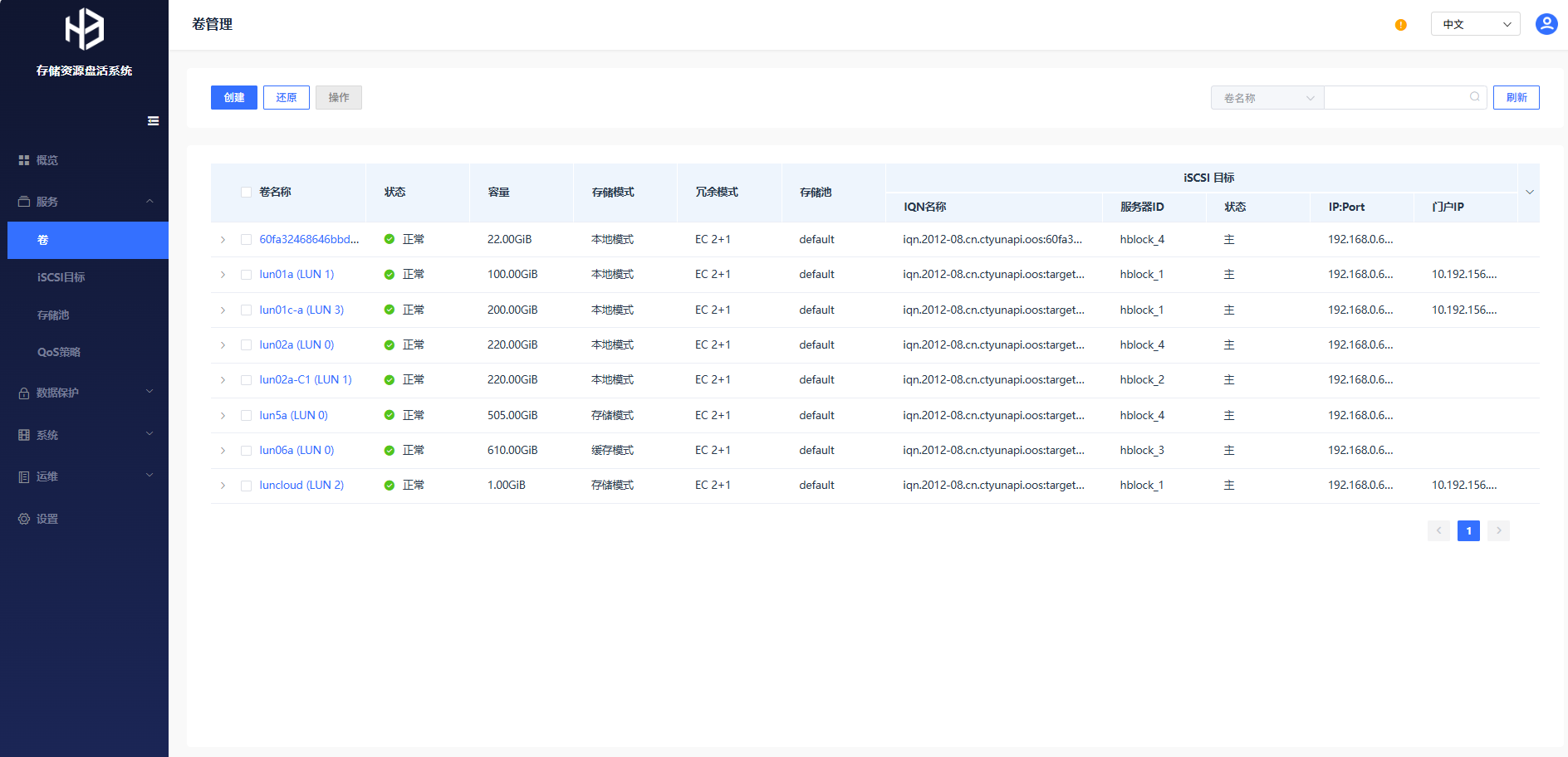

图2 卷管理(集群版)
项目 描述 卷名称 包括卷名称和卷编号,括号内容是卷编号。
卷编号:LUN在Target下的编号,由存储系统分配,对应客户端挂载存储设备时设备地址中的LUN ID。如果Target下只有一个LUN,LUN的编号一般为0。
状态 卷目前处于的状态:
已启用。
已禁用。
删除中。
删除失败。
还原中。
还原失败。
容量 卷的容量 存储模式 卷的存储模式:
本地模式:数据全部保留在本地。
缓存模式:本地保留部分热数据,全部数据异步存储到OOS中。
存储模式:本地保留全部数据,并异步存储到OOS中。
冗余模式 卷冗余模式(仅集群版支持):
单副本。
两副本。
三副本。
EC N+M。
最小副本数 最小副本数(仅集群版支持)。
对于副本模式的卷,假设卷副本数为X,最小副本数为Y(Y必须≤X),该卷每次写入时,至少Y份数据写入成功,才视为本次写入成功。
对于EC N+M模式的卷,假设该卷最小副本数设置为Y(必须满足N≤Y≤N+M),必须满足总和至少为Y的数据块和校验块写入成功,才视为本次写入成功。
缓存存储池 卷的缓存存储池(仅集群版支持),如果指定了缓存存储池,卷数据首先写入缓存存储池,然后再存入存储池。 存储池 卷的最终存储池(仅集群版支持),卷数据最终落在该存储池内。 唯一标识 卷的唯一标识符。
如果客户端连接卷的时候,HBlock端有多个卷,可以通过卷的唯一标识符来确认所要连接的卷
iSCSI目标 IQN名称 卷关联iSCSI目标对应的IQN名称。 服务器ID IQN所在的服务器ID。 状态 iSCSI目标状态:
主:主Target。
热备:热备Target。
冷备:冷备Target。
离线:离线Target。
IP:Port iSCSI目标对应的IP地址和端口。 iSCSI目标门户IP iSCSI目标门户IP和端口。
若服务器与客户端不在同一网段(如服务器位于内网,客户端位于外网),通过NAT设备(如路由器)进行连接,则需要将NAT设备的外网地址和端口添加到服务器,从而使得外网的客户端可以正常与该服务器的Target建立iSCSI连接。
