通过StatefulSet中指定的StorageClass动态创建PVC，Kubernetes根据StorageClass中配置的信息，自动触发HBlock CSI插件创建HBlock卷。动态PVC适用于需动态创建多个Pod，并为其挂载存储的场景。

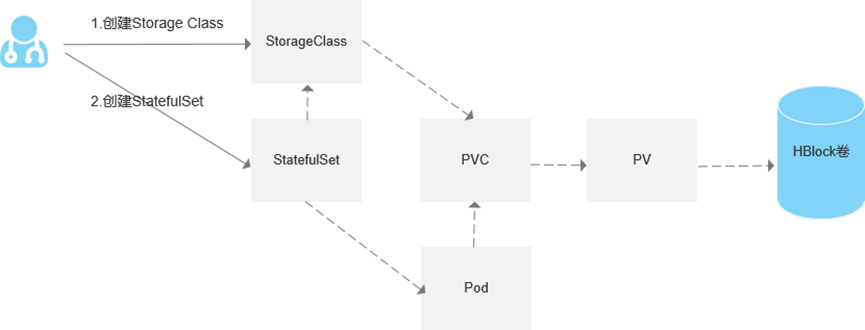

使用动态PVC的主要流程如下：

创建StorageClass

新建StorageClass的YAML配置文件

卷模式为filesystem，创建StorageClass csi-storageclass-local-stateful-stor1lun10的配置文件csi-storageclass-local-stateful-stor1lun10.yaml。可以参考examples\filesystem-volumes\statefulset\csi-storageclass-local-stateful.yaml中的示例。

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: csi-storageclass-local-stateful-stor1lun10   #StorageClass名称
provisioner: stor.csi.k8s.io  # HBlock CSI插件
parameters:
  storageMode: Local   # HBlock卷的存储类型
  fsType: xfs   #挂载卷的文件系统的格式，支持xfs、ext4
  readOnly: "false"   #是否以只读方式挂载卷
  sectorSize: "4096"  # HBlock中卷的扇区大小，支持512,4096，单位字节
  localStorageClass: "EC 2+1" # HBlock卷冗余模式
  # minReplica和localStorageClass "EC N+M"中的N默认相等
  minReplica: "2"  #最小副本数（仅HBlock集群版支持）
  highAvailability: "ActiveStandby" # HBlock卷高可用模式
  writePolicy: "WriteBack"   # HBlock卷写策略
  isMultipath: "true"  #是否启动多控
  maxSessions: "1"  # iSCSI Target允许建立的最大会话数。
  ECfragmentSize: "16"  #纠删码模式分片大小。卷冗余模式为EC模式时，此设置才生效，否则忽略
  serverNumbers: "2"  # HBlock Target所在的服务器数量（仅集群版支持）
  clusterID: "stor1"  # HBlock标识
reclaimPolicy: Delete  #持久化卷回收策略，支持Retain和Delete
volumeBindingMode: Immediate
allowVolumeExpansion: true  #允许卷扩展

卷模式为Block，创建StorageClass csi-storageclass-local-stateful-block-stor1lun11的配置文件csi-storageclass-local-stateful-block-stor1lun11.yaml。可以参考examples\block-volumes\statefulset\csi-storageclass-local-stateful-block.yaml。

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: csi-storageclass-local-stateful-block-stor1lun11
provisioner: stor.csi.k8s.io
parameters:
  storageMode: Local
  readOnly: "false"
  sectorSize: "4096"
  localStorageClass: "EC 2+1"
  # minReplica和localStorageClass "EC N+M"中的N默认相等
  minReplica: "2"
  highAvailability: "ActiveStandby"
  writePolicy: "WriteBack"
  isMultipath: "true"
  maxSessions: "1"
  ECfragmentSize: "16"
  serverNumbers: "2"
  clusterID: "stor1"
reclaimPolicy: Delete
volumeBindingMode: Immediate
allowVolumeExpansion: true

StorageClass的YAML配置文件参数描述

参数	描述	是否必填
storageMode	卷的存储类型，支持Local、Cache、Storage模式。 Cache、Storage模式表示上云卷。	是
fsType	卷被挂载到容器的文件系统类型，支持xfs，ext4。说明卷模式为filesystem时必填。	条件
readOnly	是否以只读模式进行卷挂载。取值： "true"。 "false"。默认值为"false"。注意这里需要输入字符串，即"true"或"false"。	是
cloudBucketName	已存在的OOS存储桶的名称。注意请勿开启Bucket的生命周期设定和合规保留。类型：字符串。	上云卷必填
cloudPrefix	设置OOS中的前缀名称，设置前缀名称后，卷数据会存在存储桶以前缀命名的类文件夹中。如果未指定前缀，则直接存储在以卷名称命名的类文件夹中。类型：字符串。取值：长度范围是1~256。	否
cloudAccessKey	OOS AccessKeyID。类型：字符串。	上云卷必填
cloudSecretKey	OOS SecretAccessKey。如果配置文件csi-secret-decrypt.yaml中的decryptFlag为true，需要对secretKey源码使用DecryptData配置的密钥对进行AES(ECP、paddingcs7)加密，加密后的结果进行Base64 编码，具体详见配置加密模式。类型：字符串。	上云卷必填
cloudEndpoint	设置OOS Endpoint。类型：字符串。	上云卷必填
cloudObjectSize	数据存储在OOS中的大小。取值：128、256、512、1024、2048、4096、8192，单位是KiB。默认值为1024。	否
cloudStorageClass	设置OOS的存储类型。取值： STANDARD：标准存储； STANDARD_IA：低频访问存储。默认值为STANDARD。	否
cloudCompression	是否压缩数据上传至OOS。取值： Enabled：是； Disabled：否。默认值为Enabled。	否
cloudSignVersion	OOS的请求签名认证方式取值： v2：v2签名。 v4：v4签名。默认值为v2。	否
cloudRegion	表示Endpoint资源池所在区域。使用V4签名时，此项必填。类型：字符串。	条件
deleteCloudData	删除卷时，是否删除云上的数据。取值： true：删除云上的数据。 false：不删除云上的数据。默认值为false。	否
sectorSize	扇区大小。根据客户端文件系统 I/O 操作的最小单位设定卷扇区大小。类型：枚举。取值："512"、"4096"，单位为字节。默认值为"4096"	否
localStorageClass	本地存储冗余模式。单机版不能设置此参数。取值： single-copy：单副本。 2-copy：两副本。 3-copy：三副本。 EC N+M：纠删码模式。其中N、M为正整数，N>M，且N+M<=128。表示将数据分割成N个片段，并生成M个校验数据。默认值为EC 2+1。	否
minReplica	最小副本数（仅集群版支持）。对于副本模式的卷，假设卷副本数为X，最小副本数为Y（Y必须≤X），该卷每次写入时，至少Y份数据写入成功，才视为本次写入成功。对于EC N+M模式的卷，假设该卷最小副本数设置为Y（必须满足N≤Y≤N+M），必须满足总和至少为Y的数据块和校验块写入成功，才视为本次写入成功。取值：整数。对于副本卷，取值范围是[1, N]，N为副本模式卷的副本数，默认值为1。对于EC卷，取值范围是[N, N+M]，默认值为N。	否
redundancyOverlap	卷的折叠副本数（仅集群版支持）。在数据冗余模式下，同一份数据的不同副本/分片默认分布在不同的故障域，当故障域损坏时，允许根据卷的冗余折叠原则，将多份数据副本放在同一个故障域中，但是分布在不同的path上。注意如果存储池故障域级别为path，此参数不生效。取值：对副本模式，取值范围是[1，副本数]，默认值为1；对于EC模式，取值范围是[1，M+N]，默认值为1。	否
ECfragmentSize	纠删码模式分片大小。卷冗余模式为EC模式时，此设置才生效，否则忽略。取值：1、2、4、8、16、32、64、128、256、512、1024、2048、4096，单位是KiB。默认值为16。	否
highAvailability	是否选择高可用模式。单机版不能设置此参数。取值： ActiveStandby：启动主备，该卷关联对应Target下的所有IQN。 Disabled：禁用高可用模式，该卷关联对应Target下的一个IQN。默认值为ActiveStandby。	否
writePolicy	卷的写策略。取值： WriteBack：回写，即数据写入到内存后，立刻返回给客户端写成功，之后再异步写入磁盘。适用于对性能要求较高，稳定性要求不高的场景。 WriteThrough：透写，即数据同时写入内存和磁盘，并在两处都写成功后，再返回客户端写成功。适用于稳定性要求较高，写性能要求不高，且最近写入的数据会较快被读取的场景。 WriteAround：绕写，即数据写入磁盘后即释放相应内存，写入磁盘成功后，立刻返回客户端写成功。适用于稳定性要求较高，性能要求不高，且写多读少的场景。默认值为WriteBack。	否
isMultipath	是否使用Multipath。取值： "true"。 "false"。默认值为"true"。注意这里需要输入字符串，即"true"或"false"。如果HBlock集群版使用的HBlock卷没有启用高可用模式，即highAvailability为Disabled，此处需要设置为"false"，否则会导致pod启动失败。如果是HBlock单机版，此处需要设置为"false"。	条件
path	指定存储卷数据的数据目录（仅单机版支持）。如果创建卷时不指定数据目录，使用服务器设置的默认数据目录。	否
pool	存储池名称，表示最终存储池，卷数据最终落在该存储池内（仅集群版支持）。取值：长度范围是1~16，只能由字母、数字和短横线（-）、下划线（_）组成，字母区分大小写，且仅支持以字母和数字开头。默认使用基础存储池。	否
cachePool	存储池名称，表示高速缓存存储池，卷数据首先写入该存储池内（仅集群版支持）。取值：长度范围是1~16，只能由字母、数字和短横线（-）、下划线（_）组成，字母区分大小写，且仅支持以字母和数字开头。如果不填写则代表不设置高速缓存存储池。注意存储池与缓存存储池不能是同一个存储池。	否
maxSessions	iSCSI Target允许建立的最大会话数。取值：整数，取值范围是[1, 1024]，默认值为1。	否
serverNumbers	Target所在的服务器数量（仅集群版支持）。整数形式，取值为[2, n]，n为集群内服务器的数量。默认值为2。	否
faultDomains	卷的服务端连接位置信息。根据存储池的故障域，创建Target所在服务器的列表（仅集群版支持），以便创建LUN时，LUN关联的Target优先从该服务器列表中选择所在服务器。例如存储池为rack级别，其拓扑图涵盖rack1、rack2、rack3、rack4中的节点，且faultDomains指定rack1、rack2，那么创建LUN时，LUN关联的Target优先从rack1、rack2所包含的此存储池的服务器列表里进行选择，每个节点限选一个服务器。注意存储池的故障域为path级别时，不能设置该参数。如果LUN指定了高速缓存池和最终存储池，则从高速缓存池池中选择节点列表。如果LUN只指定了最终存储池，则从最终存储池中选择节点列表。取值：以节点的形式添加，节点的级别可以到room、rack、server。可以指定多个节点，但是节点的个数要小于等于serverNumbers。节点的级别可以不同，但节点名必须唯一。节点名称可以使用在集群拓扑中的全路径，格式为：name:name:name，从根节点开始逐级指定；也可以使用部分路径，但该路径需在集群拓扑中唯一。例如default:room4:hblock_4、room4:hblock_4、hblock_4在集群拓扑中均指向同一节点，且节点名在集群拓扑中唯一，则任选其一即可。	否
clusterID	HBlock的标识，在csi-configMap.yaml中唯一。详见配置HBlock访问地址。	是
chapEnable	是否使用CHAP认证，取值： "true"。 "false"。默认值为"false"。注意这里需要输入字符串，即"true"或"false"。	否
chapUser	CHAP认证的用户名。需要对CHAP认证的用户名源码使用DecryptData配置的密钥对进行AES（ECP、paddingcs7）加密，加密后的结果进行Base64编码，具体详见配置加密模式。源码：字符串形式，长度范围是3~64，只能由字母、数字、句点( . )、短横线( - )、下划线( _ )、冒号( : )组成，字母区分大小写，且仅支持以字母或数字开头。	否
chapPassword	CHAP认证的密码。需要对CHAP认证的密码源码使用DecryptData配置的密钥对进行AES（ECP、paddingcs7）加密，加密后的结果进行Base64编码，具体详见配置加密模式。源码：字符串形式，长度范围是12~16，只能由字母、数字或下划线( _ )组成，字母区分大小写。	否
reclaimPolicy	持久化卷回收策略。取值： Retain：保留。 Delete：删除。默认值为Delete。	否
volumeBindingMode	立即绑定还是等待Pod调度时绑定。取值： Immediate：立即绑定。 WaitForFirstConsumer：延迟绑定。默认值为Immediate。	否
allowVolumeExpansion	允许卷扩展。取值： true：允许卷扩展。 false：不允许卷扩展。默认值为false。	否

应用配置文件

以csi-storageclass-local-stateful-stor1lun10.yaml为例。

[root@server statefulset]# kubectl apply -f csi-storageclass-local-stateful-stor1lun10.yaml
storageclass.storage.k8s.io/csi-storageclass-local-stateful-stor1lun10 created

创建StatefulSet

新建StatefulSet的YAML配置文件

卷模式为filesystem，创建StatefulSet csi-app-stateful-local-stor1lun10的YAML配置文件csi-app-stateful-local-stor1lun10.yaml。可以参考examples\filesystem-volumes\statefulset\csi-app-stateful-local.yaml中的示例。

apiVersion: v1
kind: Service
metadata:
  name: csi-app-stateful-local-stor1lun10
  labels:
    app: csi-app-stateful-local-stor1lun10
spec:
  ports:
  - port: 80
    name: web
  clusterIP: None
  selector:
    app: csi-app-stateful-local-stor1lun10
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: csi-app-stateful-local-stor1lun10
spec:
  selector:
    matchLabels:
      app: csi-app-stateful-local-stor1lun10
  serviceName: "csi-app-stateful-local-stor1lun10"
  replicas: 2
  template:
    metadata:
      labels:
        app: csi-app-stateful-local-stor1lun10
    spec:
      terminationGracePeriodSeconds: 10
      containers:
      - name: csi-app-stateful-local-stor1lun10
        image: busybox
        ports:
        - containerPort: 80
          name: web
        volumeMounts:
        - name: lun10
          mountPath: /test10
        command: [ "sleep", "1000000" ]
  volumeClaimTemplates:
  - metadata:
      name: lun10
    spec:
      accessModes: [ "ReadWriteOnce" ] #访问模式，filesystem模式的卷支持ReadWriteOnce
      storageClassName: "csi-storageclass-local-stateful-stor1lun10"
      resources:
        requests:
          storage: 100Gi

卷模式为Block，创建StatefulSet csi-app-stateful-local-block-lun11的YAML配置文件csi-app-stateful-local-block-lun11.yaml。参考examples\block-volumes\statefulset\csi-app-stateful-local-block.yaml中的示例。

apiVersion: v1
kind: Service
metadata:
  name: csi-app-stateful-local-block-lun11
  labels:
    app: csi-app-stateful-local-block-lun11
spec:
  ports:
  - port: 80
    name: web
  clusterIP: None
  selector:
    app: csi-app-stateful-local-block-lun11
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: csi-app-stateful-local-block-lun11
spec:
  selector:
    matchLabels:
      app: csi-app-stateful-local-block-lun11
  serviceName: "csi-app-stateful-local-block-lun11"
  replicas: 2
  template:
    metadata:
      labels:
        app: csi-app-stateful-local-block-lun11
    spec:
      terminationGracePeriodSeconds: 10
      containers:
      - name: csi-app-stateful-local-block-lun11
        image: busybox
        ports:
        - containerPort: 80
          name: web
        volumeDevices:
        - name: lun11
          devicePath: /dev/test11
        command: [ "sleep", "1000000" ]
  volumeClaimTemplates:
  - metadata:
      name: lun11
    spec:
      accessModes: [ "ReadWriteOnce" ]
#访问模式，Block模式的卷支持的访问模式：ReadWriteOnce、ReadOnlyMany、ReadWriteMany
      volumeMode: Block #卷模式为Block
      storageClassName: "csi-storageclass-local-stateful-block-stor1lun11"
      resources:
        requests:
          storage: 101Gi

应用配置文件

以csi-app-stateful-local-stor1lun10.yaml为例。

[root@server statefulset]# kubectl apply -f csi-app-stateful-local-stor1lun10.yaml
service/csi-app-stateful-local-stor1lun10 created
statefulset.apps/csi-app-stateful-local-stor1lun10 created

验证已经创建的StatefulSet

以csi-app-stateful-local-stor1lun10为例。

[root@server statefulset]# kubectl get statefulset |grep csi-app-stateful-local-stor1lun10
csi-app-stateful-local-stor1lun10   2/2     28m

可以看到容器中已经挂载了路径/test10。

[root@server ~]# kubectl exec -it csi-app-stateful-local-stor1lun10-0  -- /bin/sh
/ # ls
bin     dev     etc     home    lib     lib64   proc    root    sys     test10  tmp     usr     var
