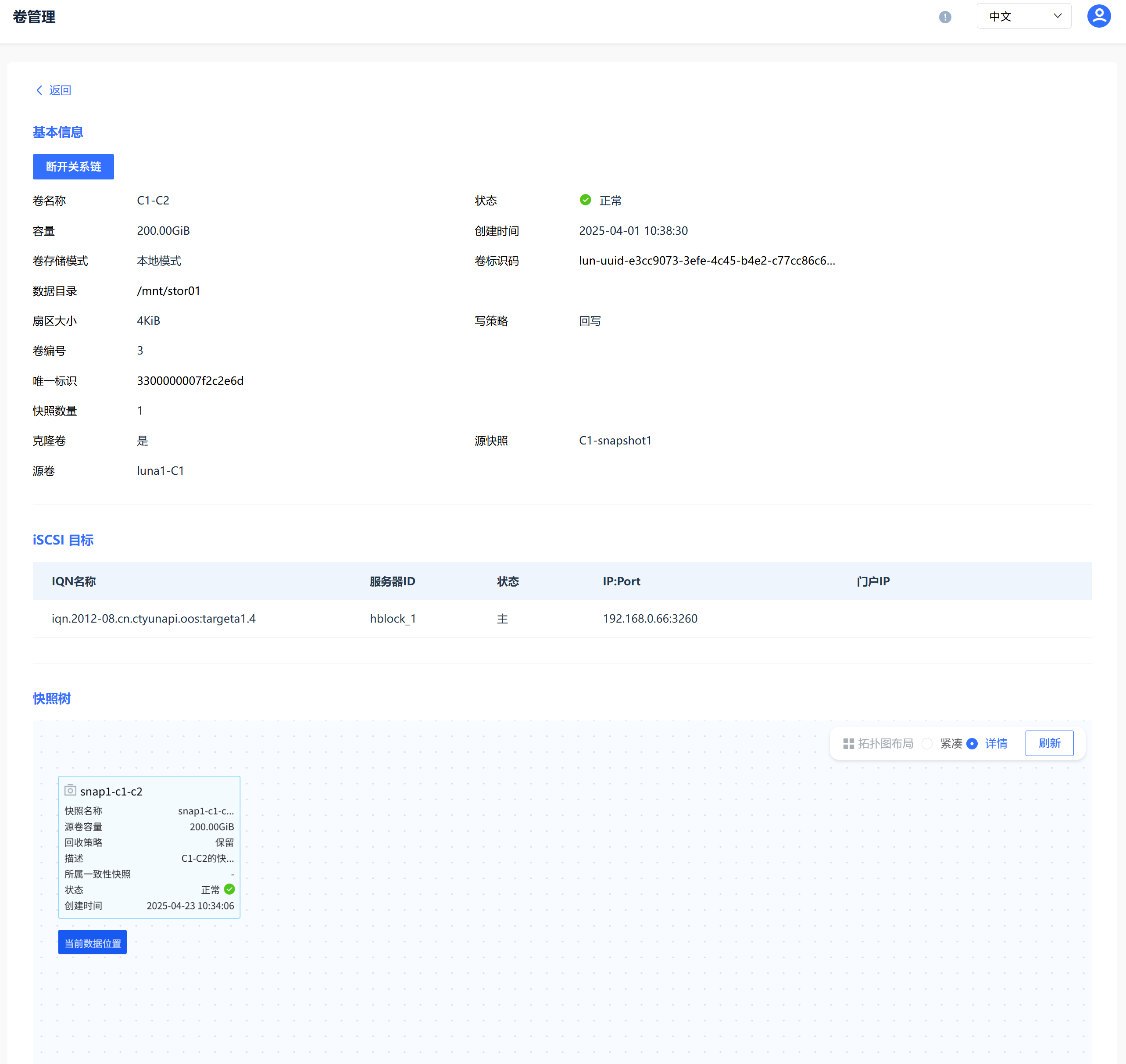

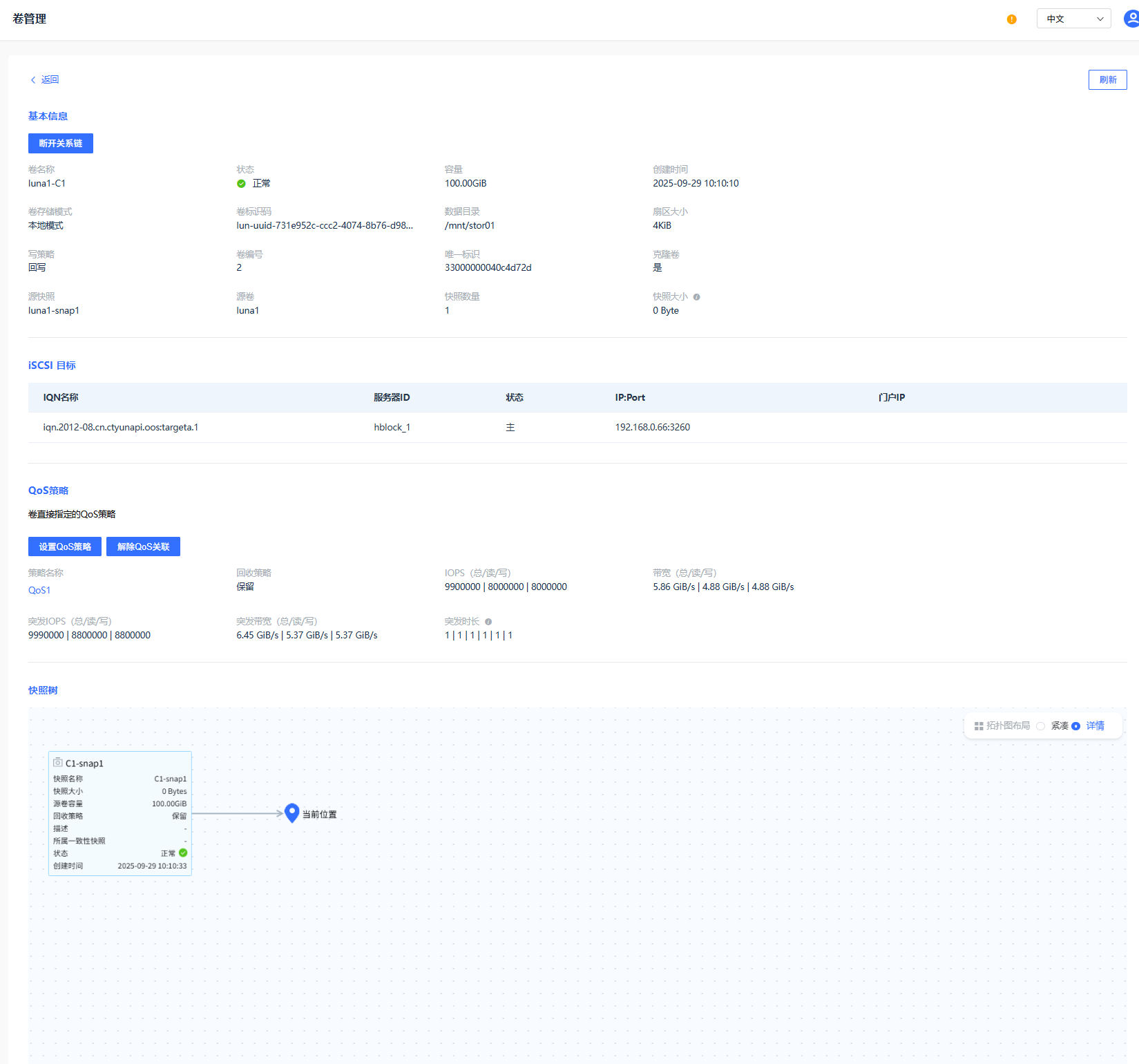

在“卷管理”页面,点击具体的卷名称,可以查看该卷的详细信息。

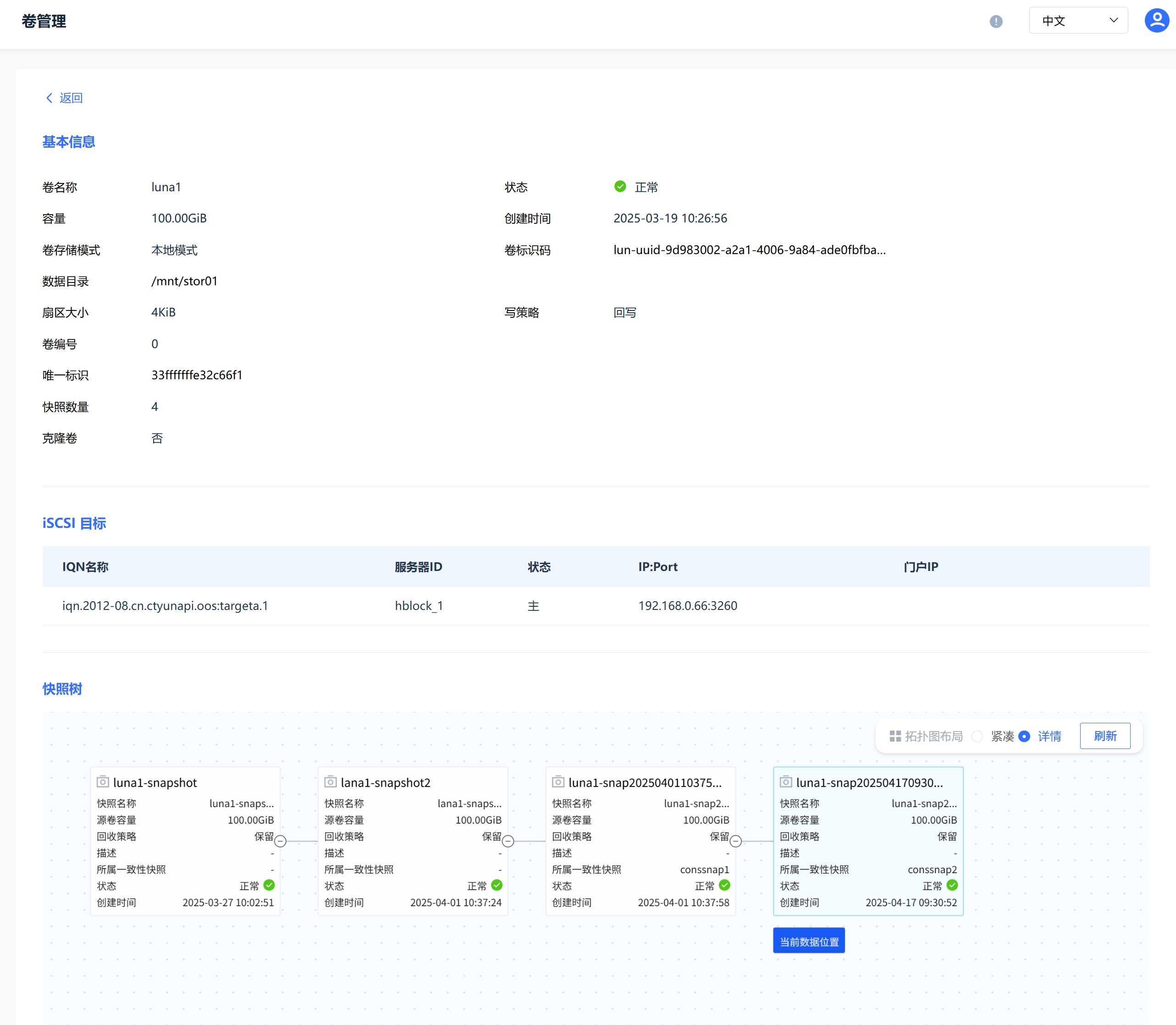

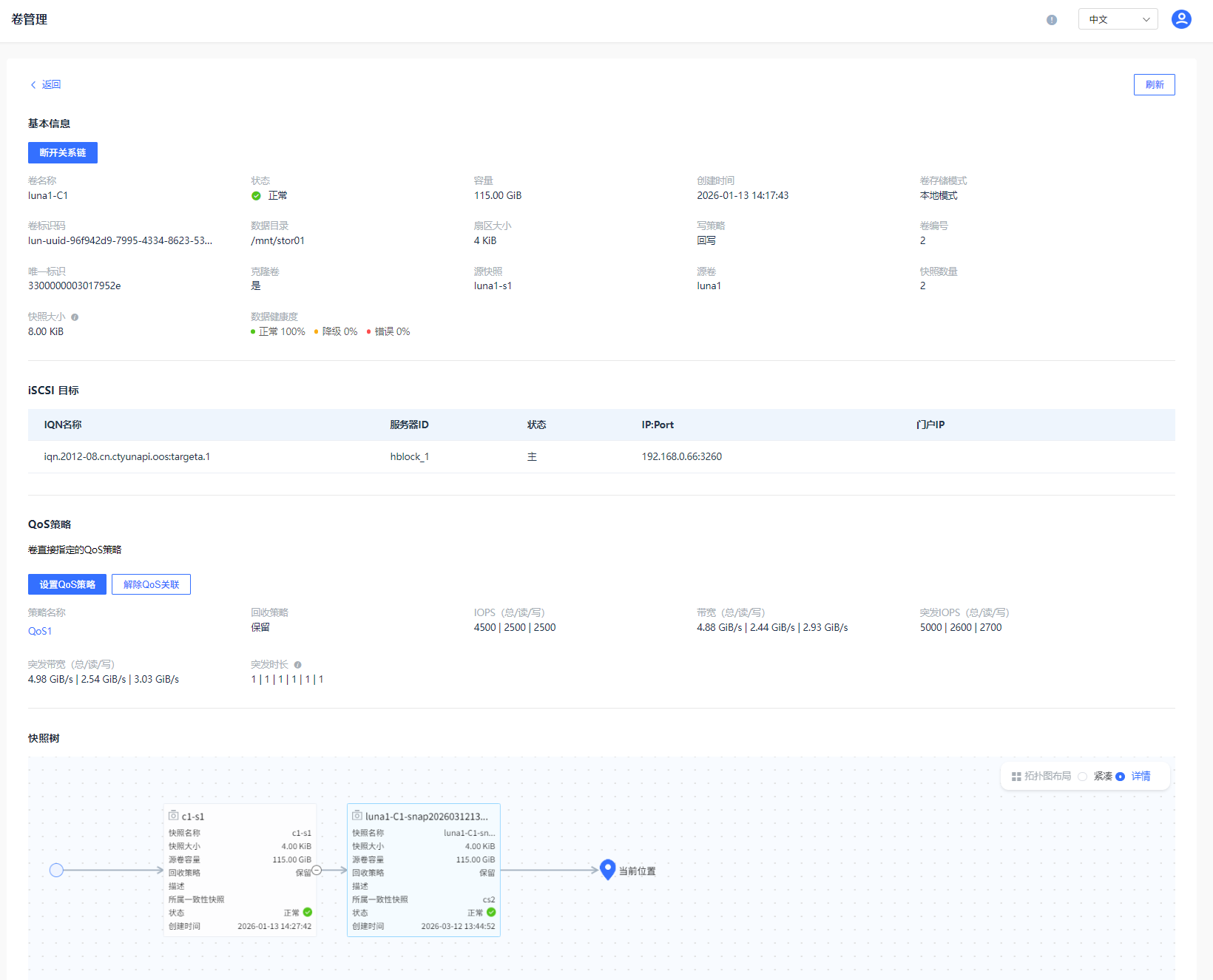

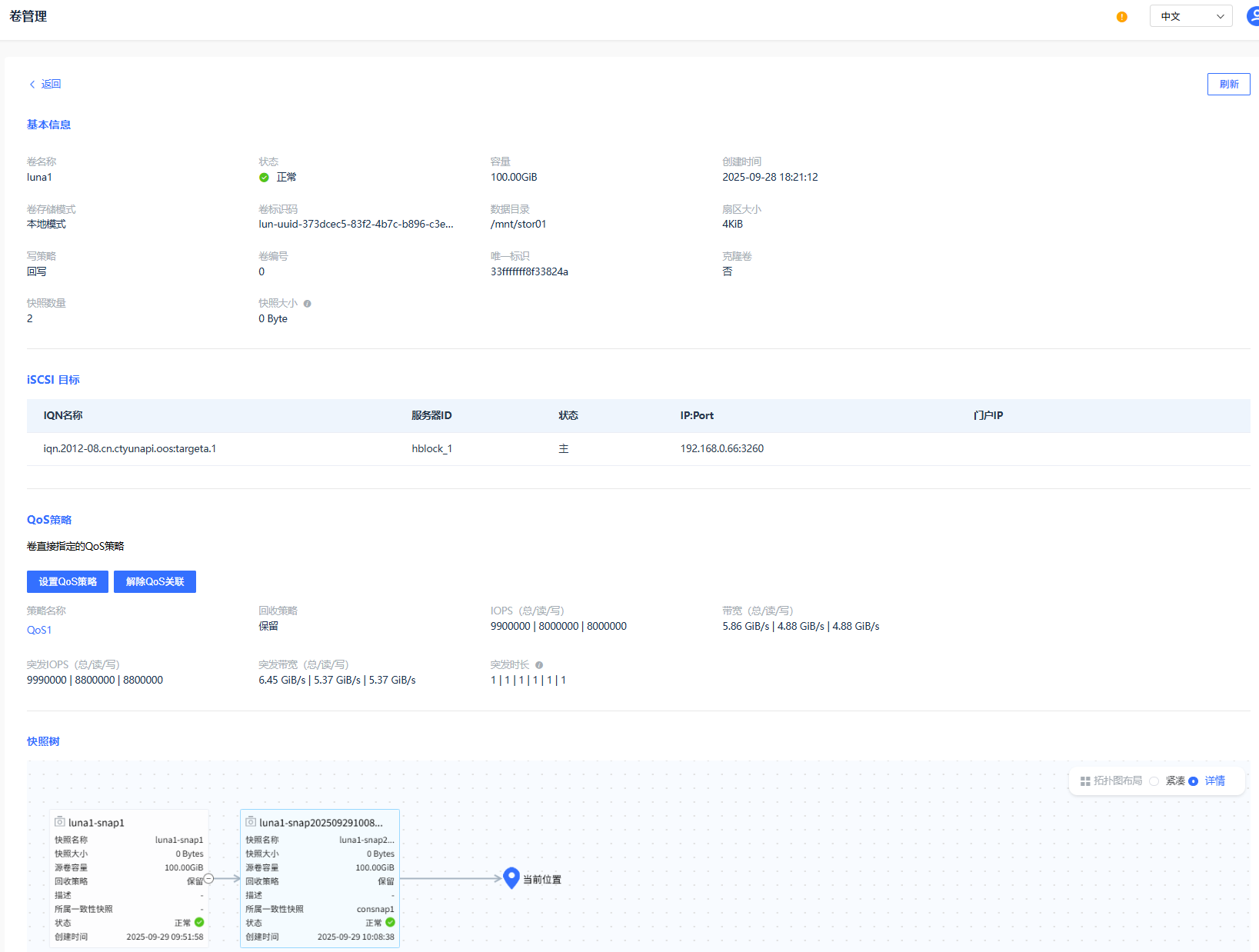

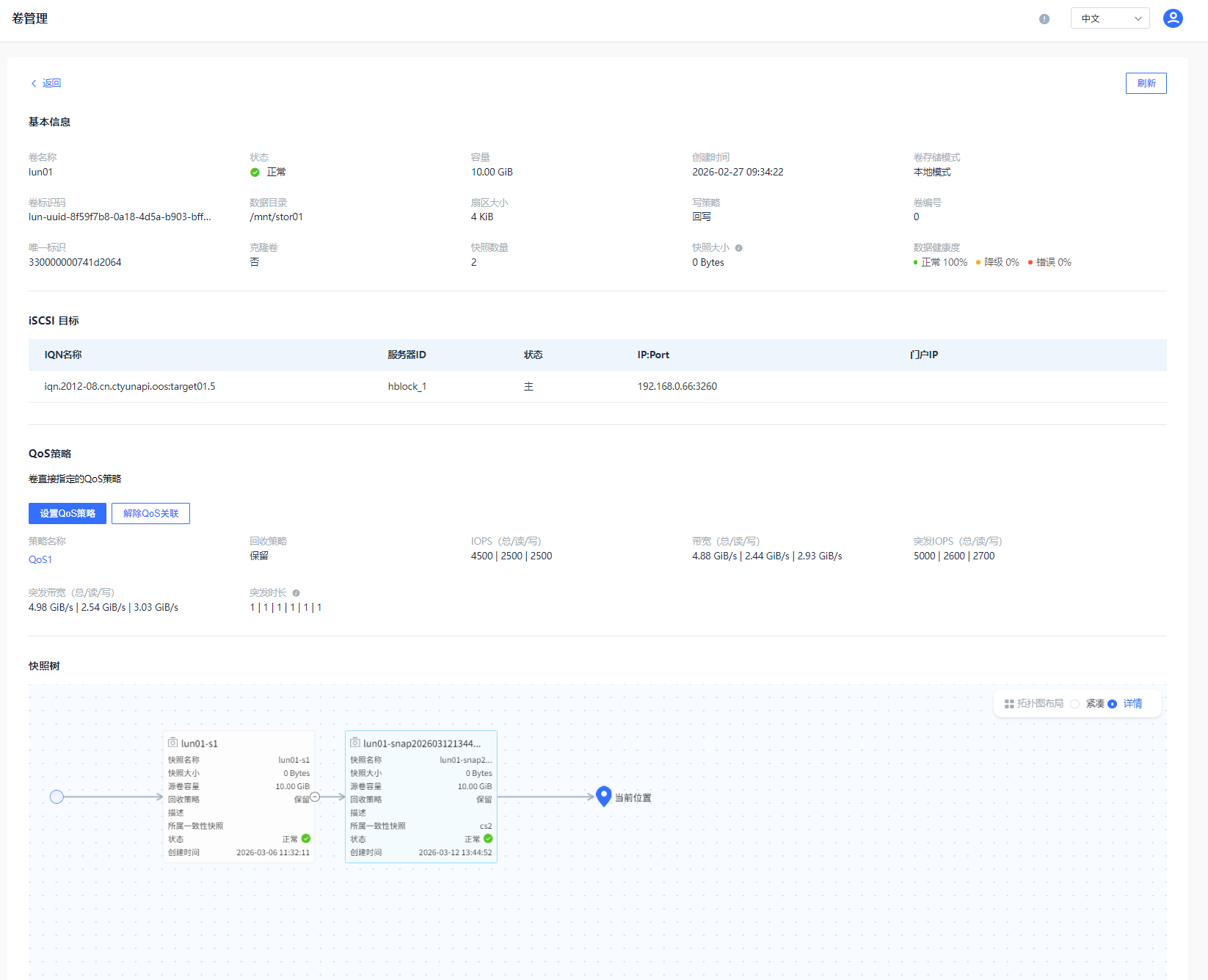

图1 卷详细信息(单机版本本地卷)

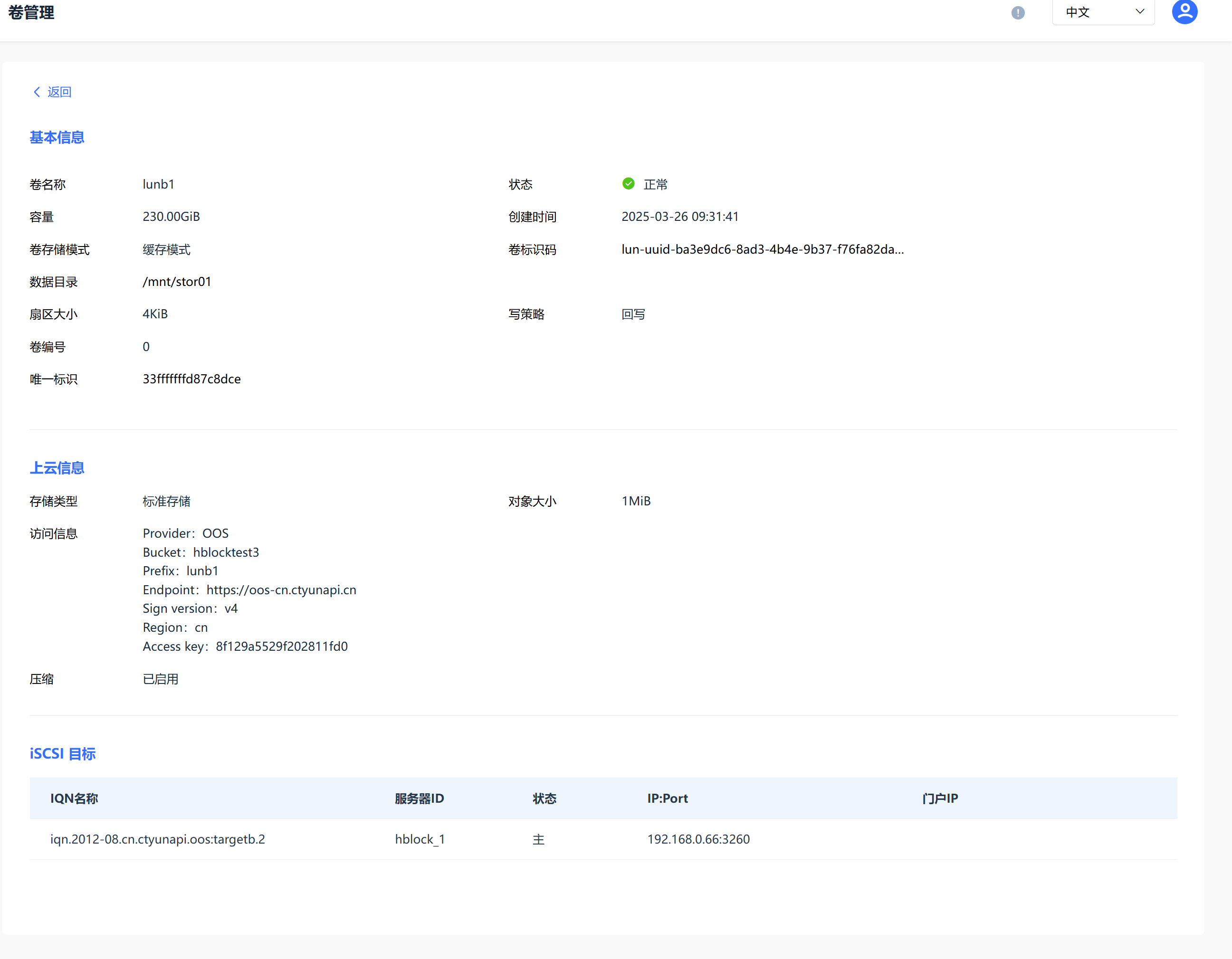

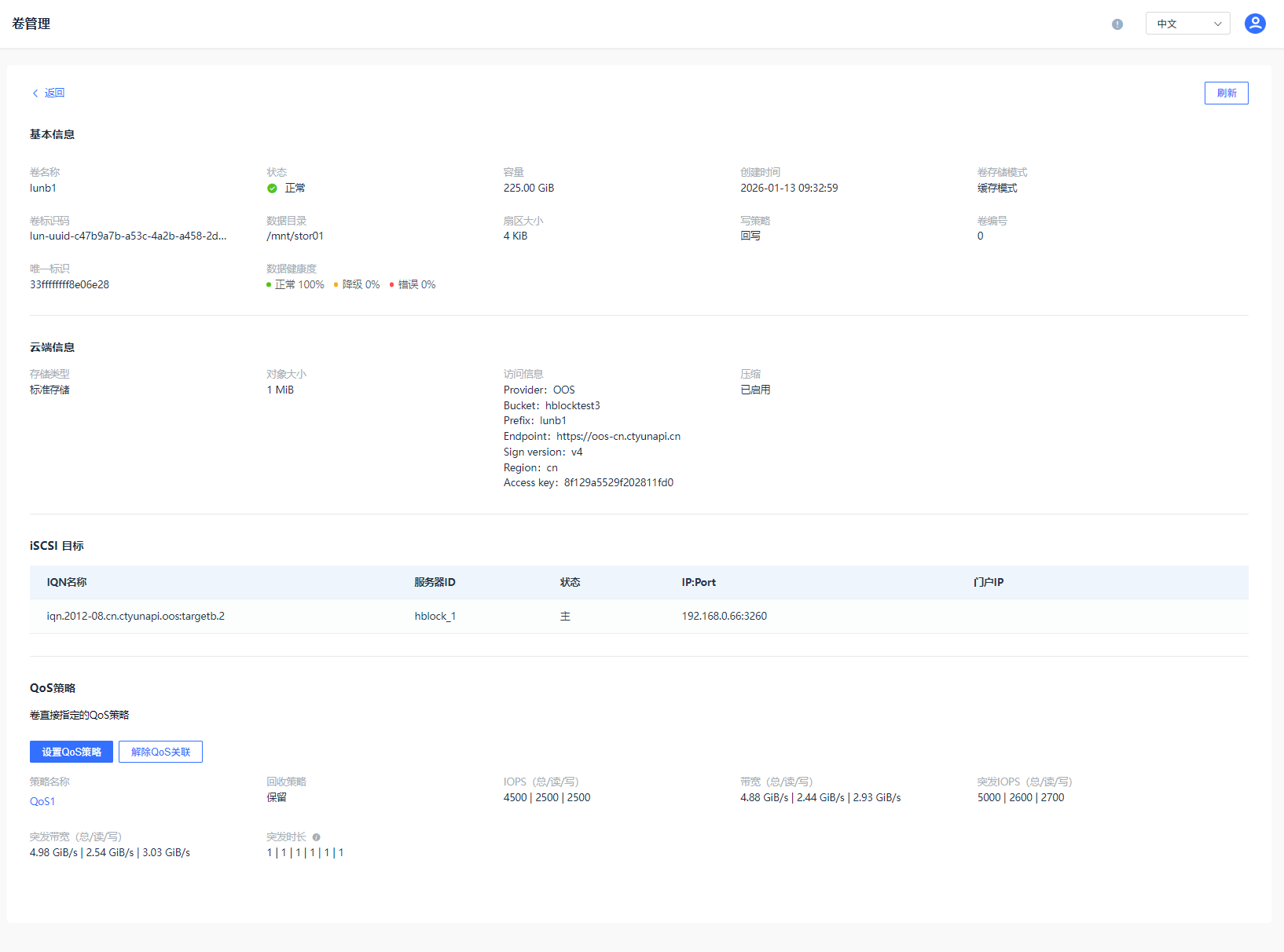

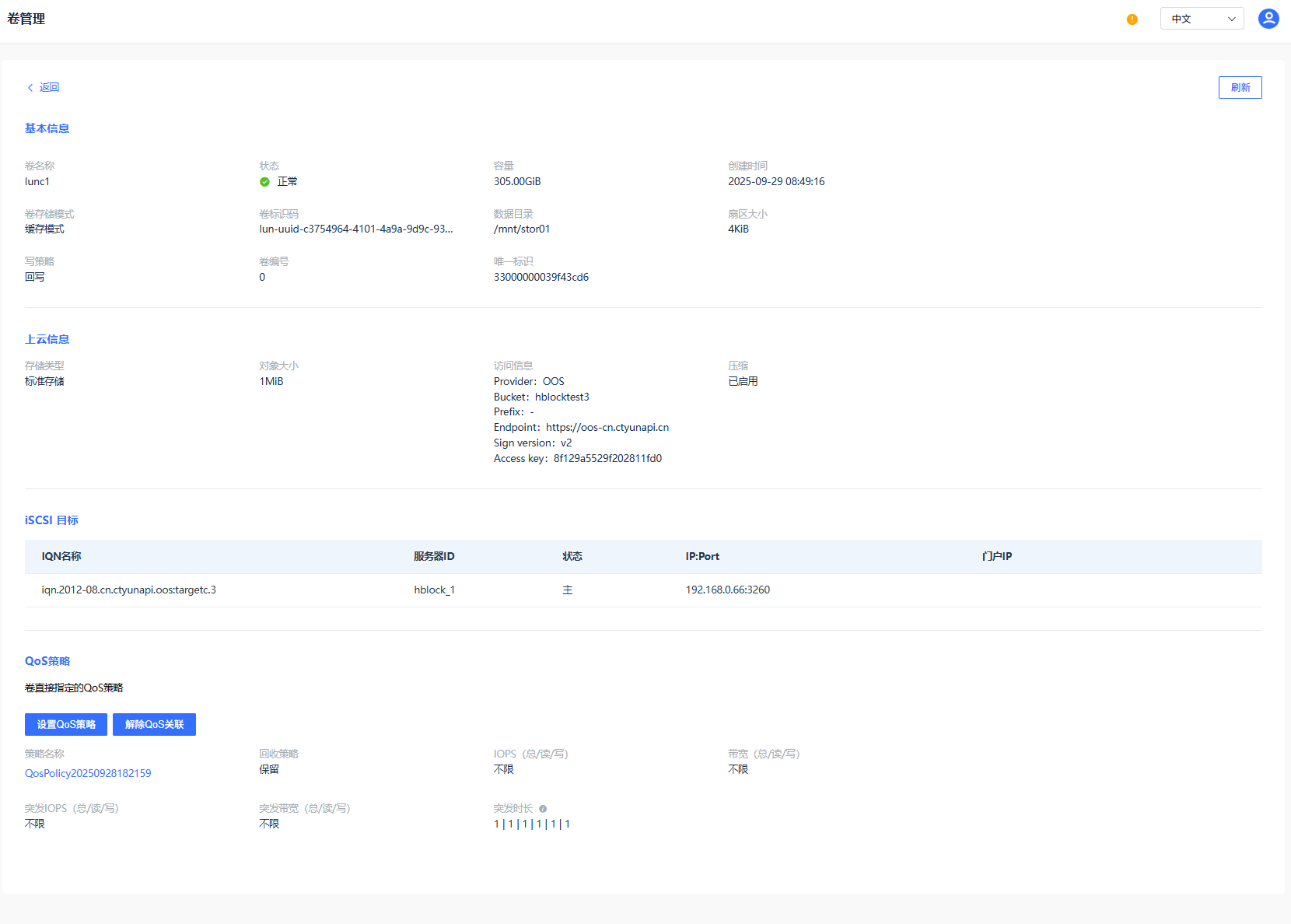

图2 卷详情信息(单机版上云卷)

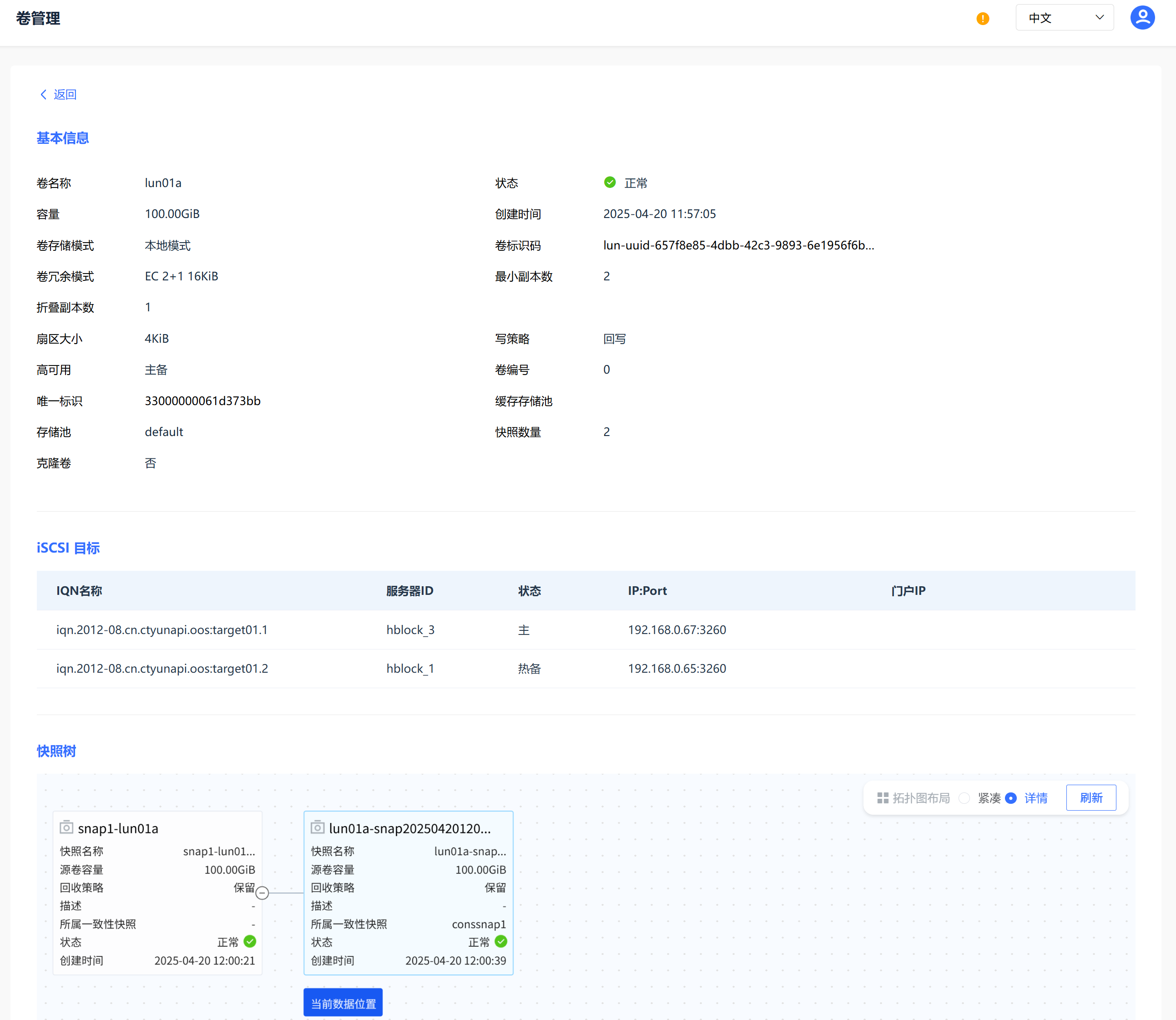

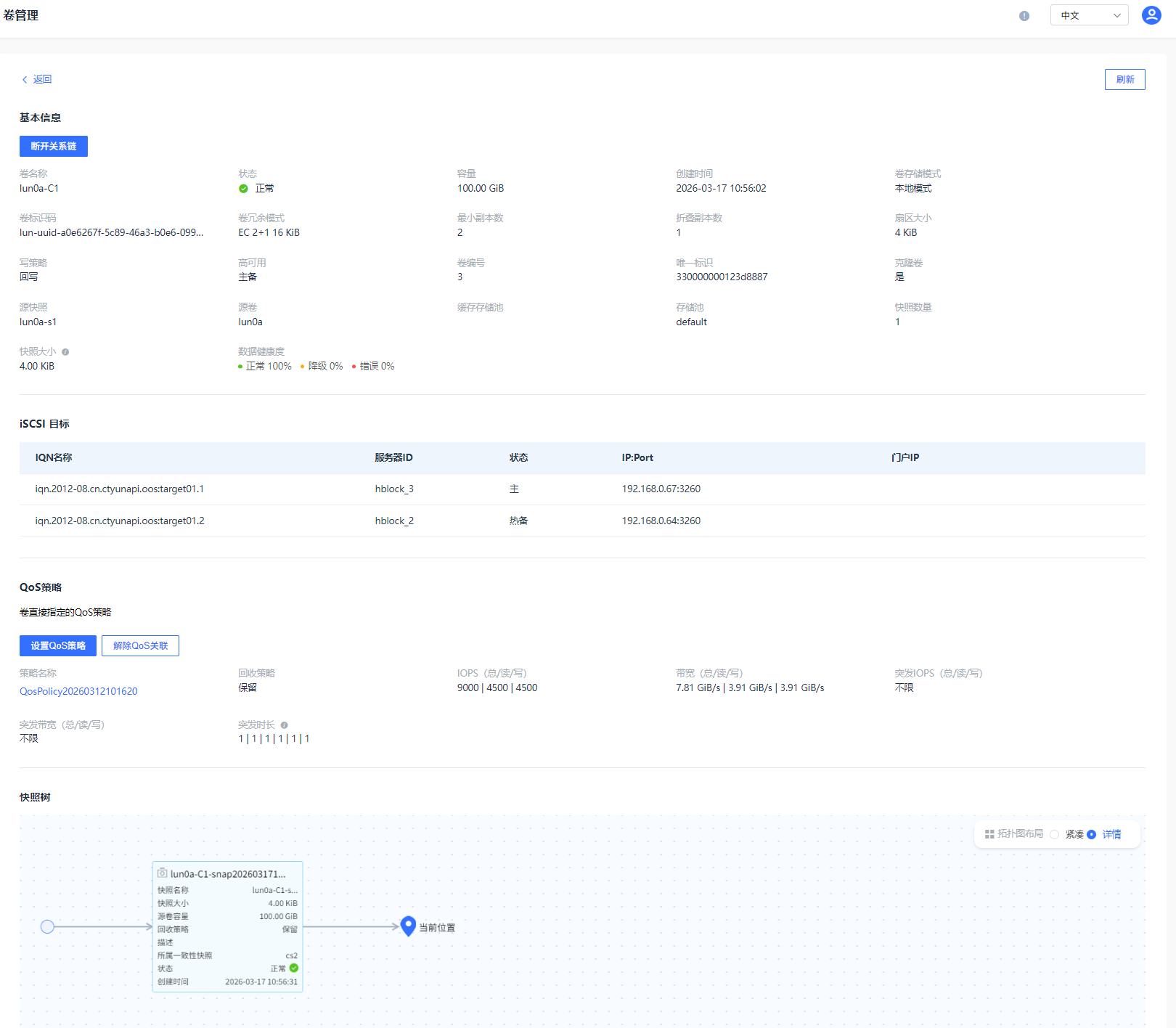

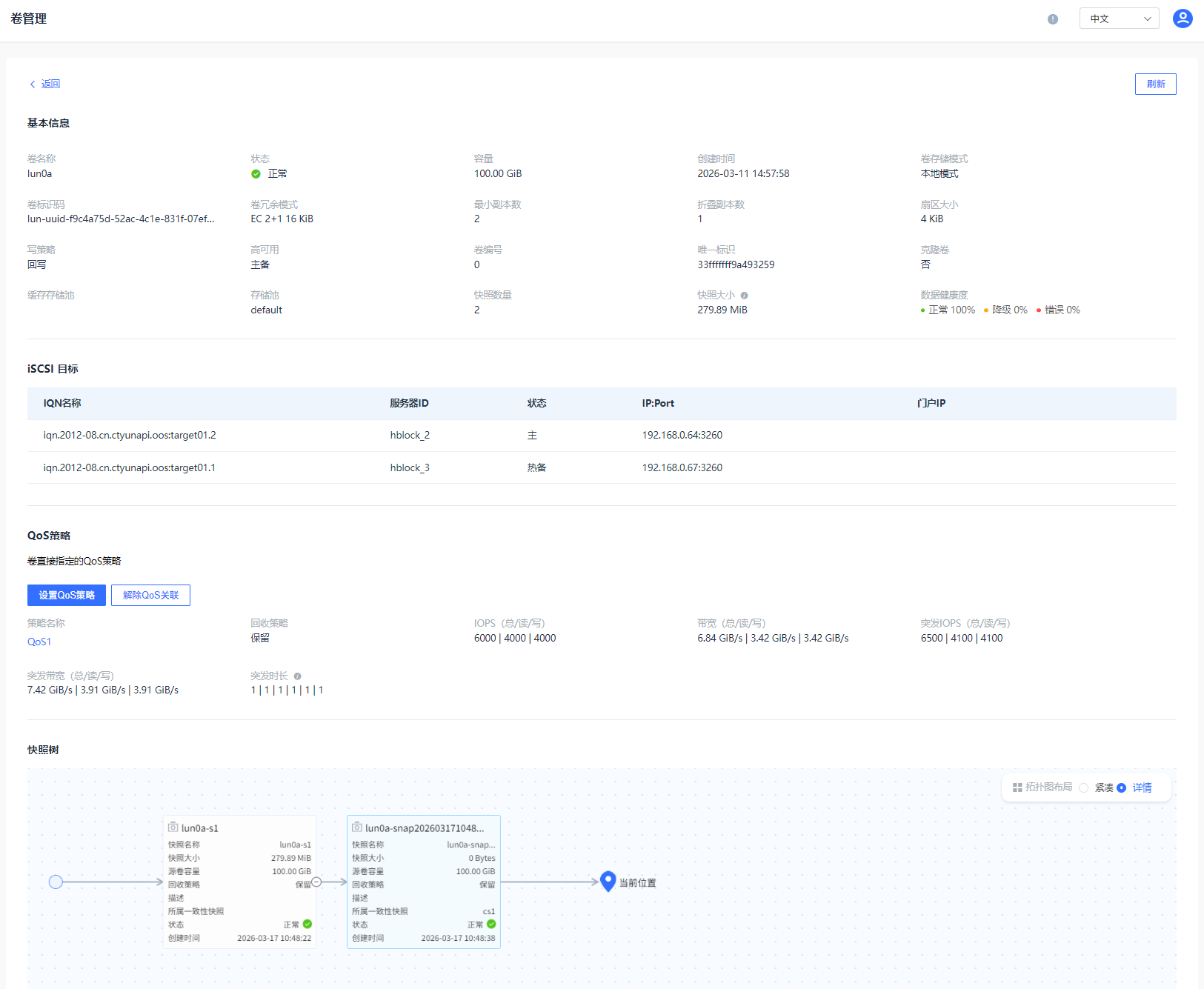

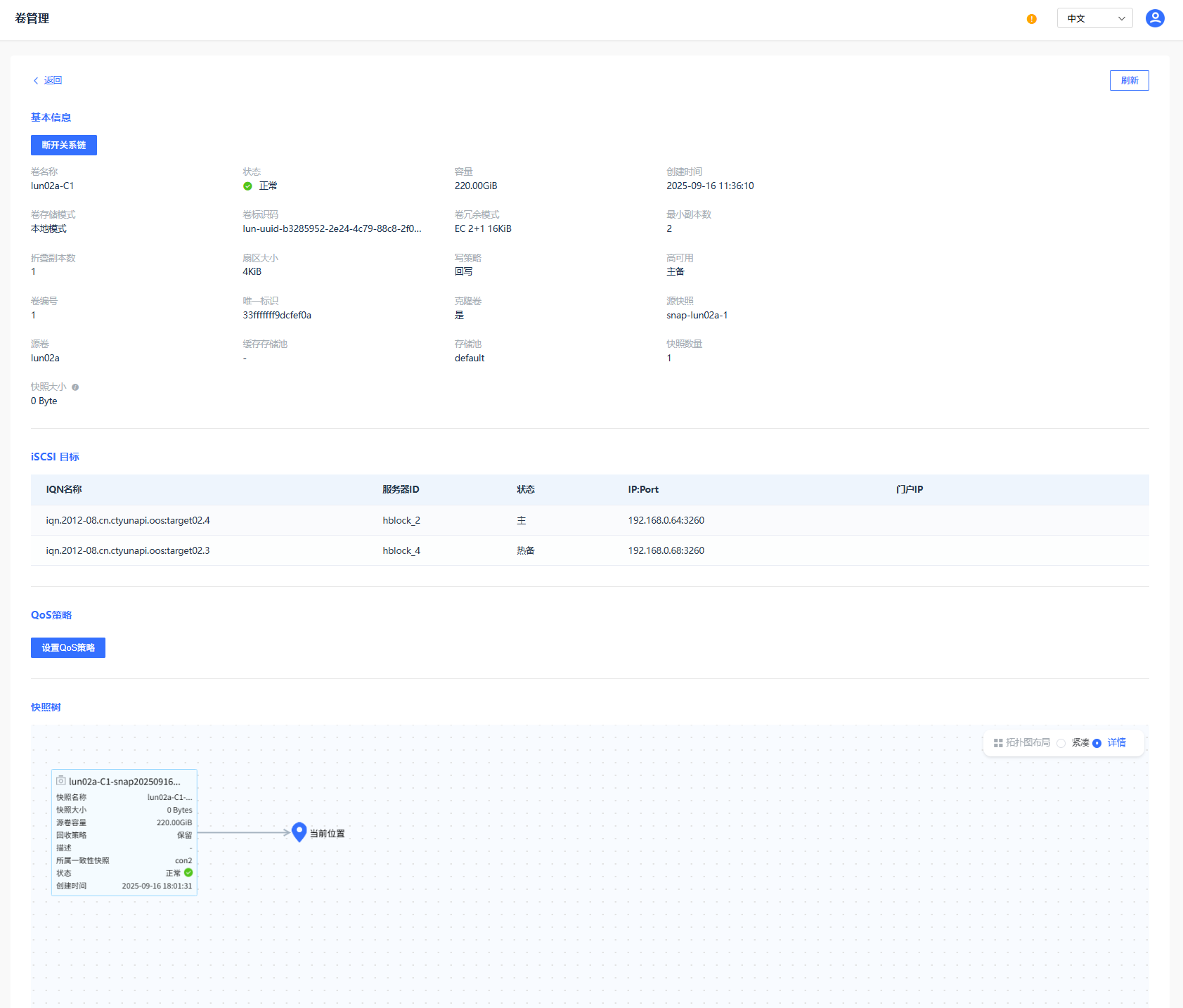

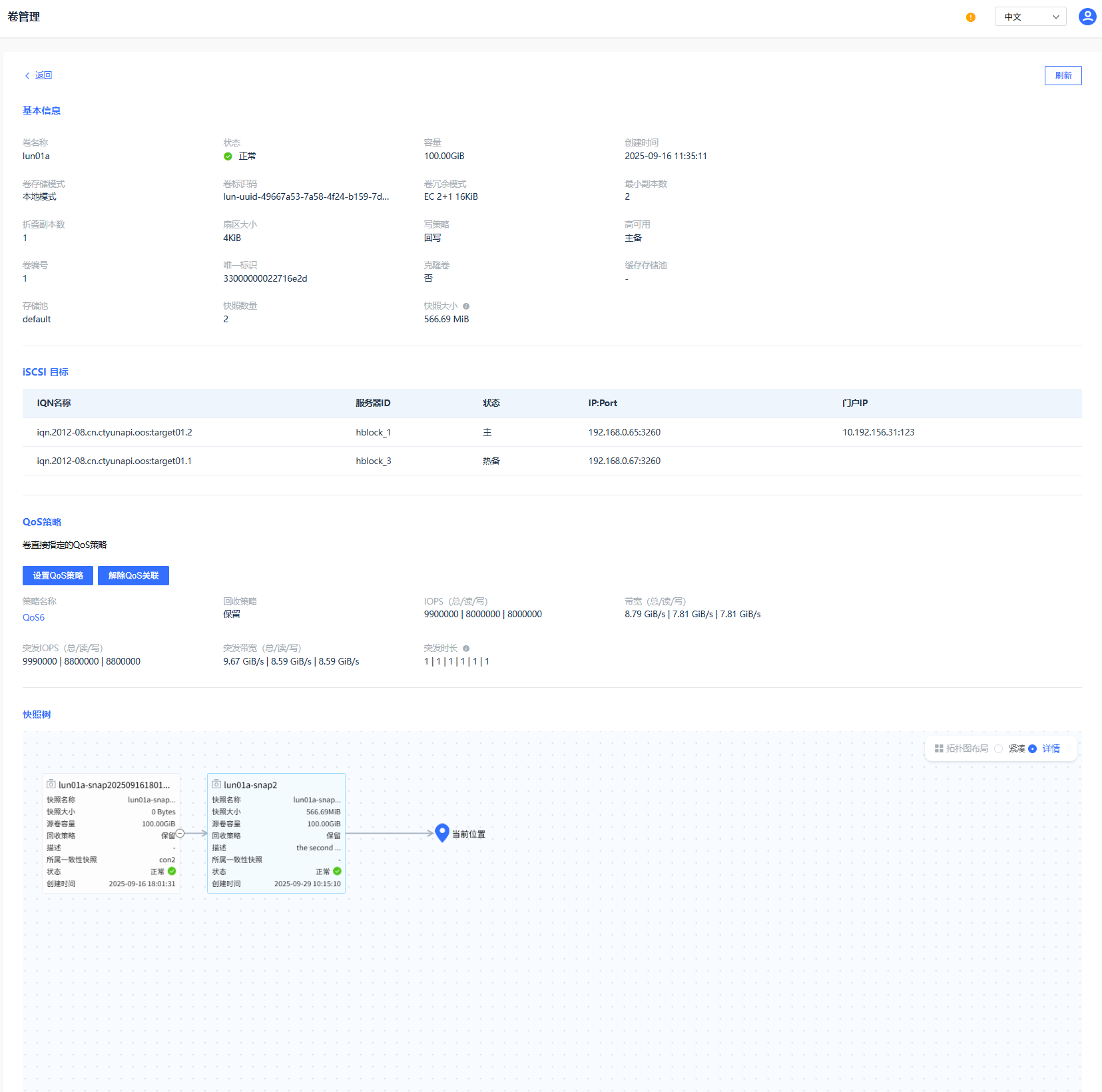

图3 卷详情信息(集群版本地卷)

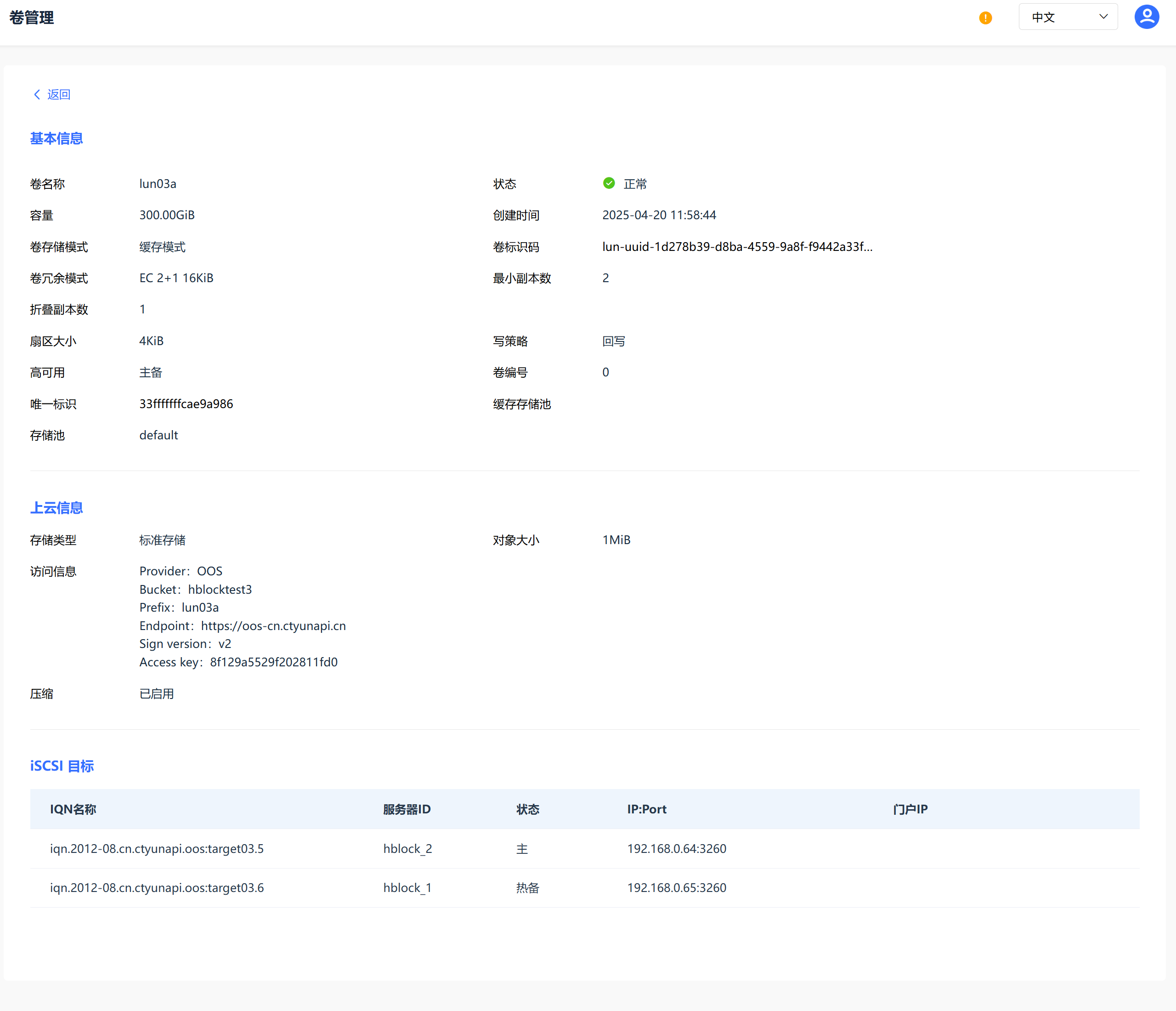

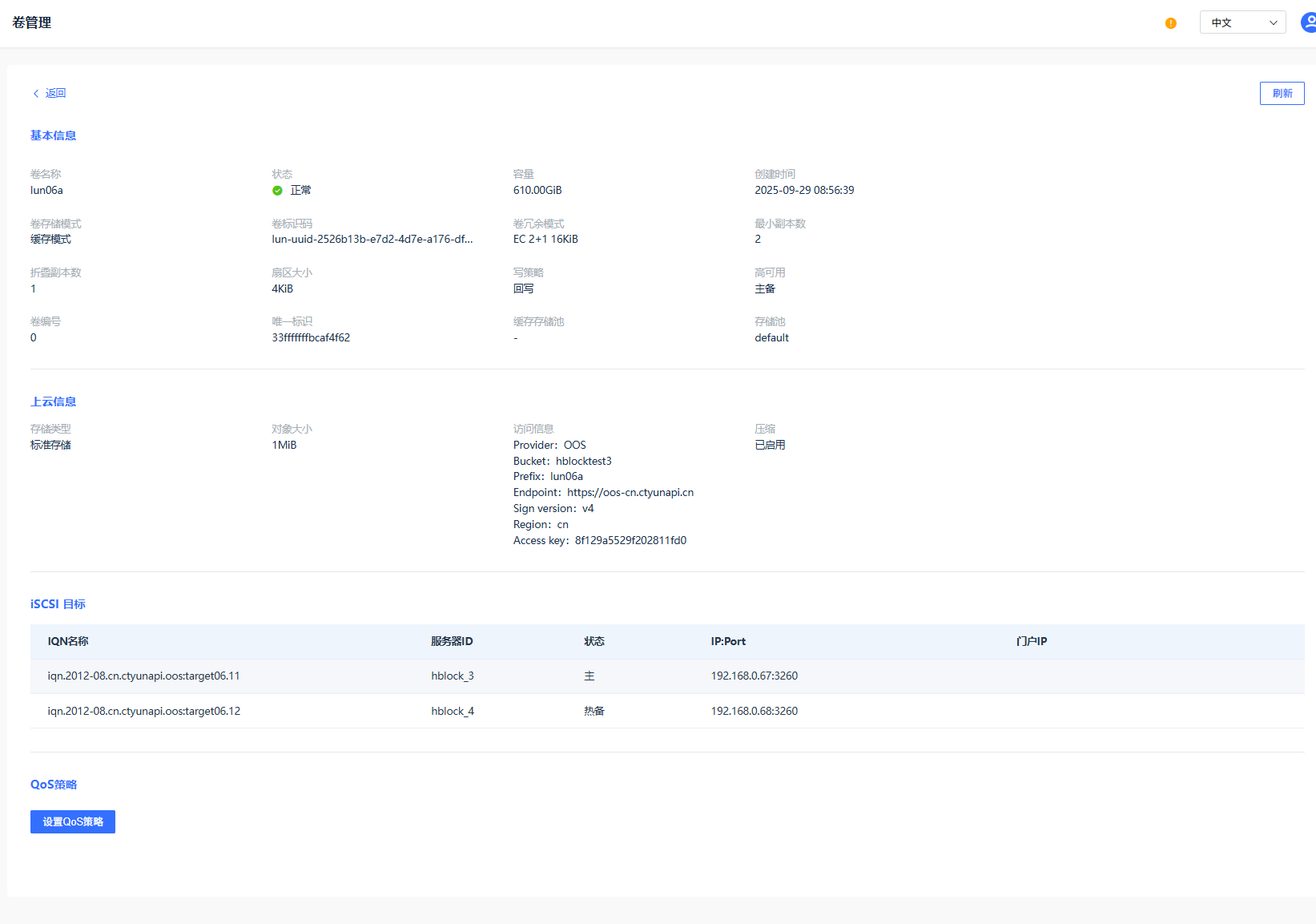

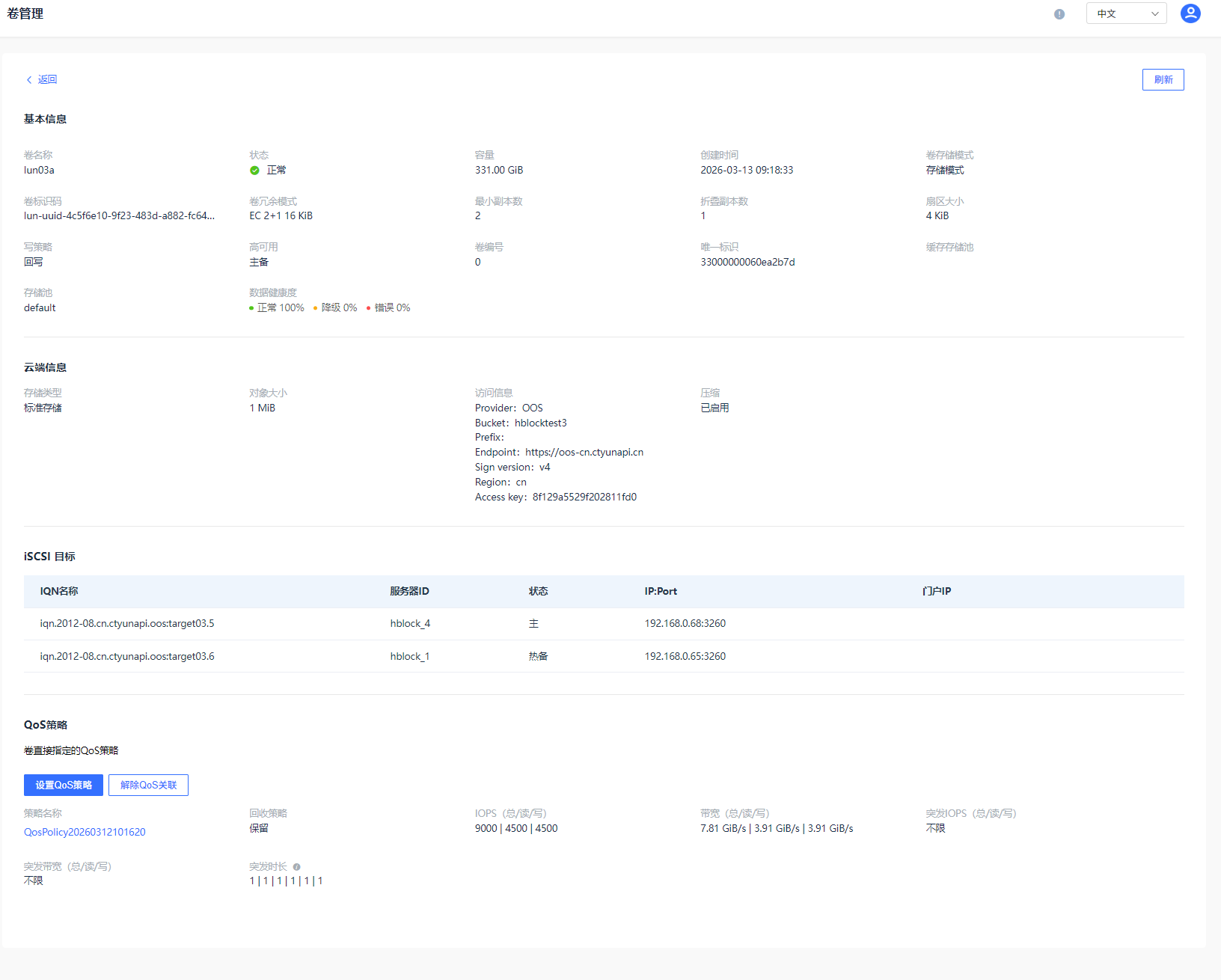

图4 卷详情信息(集群版上云卷)
项目 描述 卷名称 卷的名称。 状态 卷的状态:
已启用。
已禁用。
删除中。
删除失败。
还原中。
还原失败。
容量 卷的容量。 创建时间 卷创建的时间。
数据目录 该数据目录用于存储卷上数据(仅单机版支持)。 卷存储模式 卷的存储模式:
本地模式:数据全部保留在本地。
缓存模式:本地保留部分热数据,全部数据异步存储到OOS中。
存储模式:本地保留全部数据,并异步存储到OOS中。
卷标识码 卷的标识码。 卷冗余模式 卷冗余模式(仅集群版支持):
单副本。
两副本。
三副本。
EC N+M+分片大小。
最小副本数 最小副本数(仅集群版支持)。
对于副本模式的卷,假设卷副本数为X,最小副本数为Y(Y必须≤X),该卷每次写入时,至少Y份数据写入成功,才视为本次写入成功。
对于EC N+M模式的卷,假设该卷最小副本数设置为Y(必须满足N≤Y≤N+M),必须满足总和至少为Y的数据块和校验块写入成功,才视为本次写入成功。
扇区大小 磁盘扇区大小:
512bytes。
4KiB。
写策略 卷的写策略:
回写:指数据写入到内存后即返回客户端成功,之后再异步写入磁盘。适用于对性能要求较高,稳定性要求不高的场景。
透写:指数据同时写入内存和磁盘,并在都写成功后再返回客户端成功。适用于稳定性要求较高,写性能要求不高,且最近写入的数据会较快被读取的场景。
绕写:指数据直接写到磁盘,不写入内存。适用于稳定性要求较高,性能要求不高,且写多读少的场景。
高可用 卷的高可用类型(仅集群版支持):
主备:启用主备,该卷关联对应Target下的所有IQN。
禁用:禁用主备,该卷关联对应Target下的1个IQN。
卷编号 LUN在Target下的编号,由存储系统分配,对应客户端挂载存储设备时设备地址中的LUN ID。如果Target下只有一个LUN,LUN的编号一般为0。 唯一标识 卷的唯一标识符。
如果客户端连接卷的时候,HBlock端有多个卷,可以通过卷的唯一标识符来确认所要连接的卷。
缓存存储池 卷的缓存存储池(仅集群版支持),如果指定了缓存存储池,卷数据首先写入缓存存储池,然后再存入存储池。 存储池 卷的最终存储池(仅集群版支持),卷数据最终落在该存储池内。 存储类型 OOS的存储类型(仅上云卷支持):
标准存储。
低频访问存储。
对象大小 数据存储在OOS中的大小(仅上云卷支持)。 访问信息 上云卷的访问信息(仅上云卷支持):
Bucket:OOS存储桶的名称。
Prefix:卷数据存储在OOS中的前缀名称。
Endpoint:OOS Endpoint。
Sign version:上云签名认证的类型:
v2:V2签名认证。
v4:V4签名认证。
Region:OOS Endpoint资源池所在区域。如果是V2签名,此项不显示。
Access key:OOS AccessKeyID。
压缩 是否压缩数据上传至OOS(仅上云卷支持):
已启用:压缩数据上传至OOS。
禁用:不压缩数据上传至OOS。
iSCSI目标 IQN名称:卷关联iSCSI目标对应的IQN名称。 服务器ID:IQN所在的服务器ID。 状态:iSCSI目标状态:
主:主Target。
热备:热备Target。
冷备:冷备Target。
离线:离线Target。
IP:Port:iSCSI目标对应的IP地址和端口。 iSCSI目标门户IP:iSCSI目标门户IP和端口。
