云容器引擎支持使用天翼云对象存储持久卷。当前cstor-csi插件支持使用对象存储动态存储卷和静态存储卷，通过将存储卷挂载到容器指定目录下，以实现数据持久化需求。

前提条件

• 已创建容器集群
• 已在插件市场安装存储插件cstor-csi，且插件正常运行
• 容器集群所在资源池已开通对象存储服务

使用限制

参见“对象存储概述”——“使用限制”

通过控制台使用对象存储动态存储卷

1 、创建保密字典

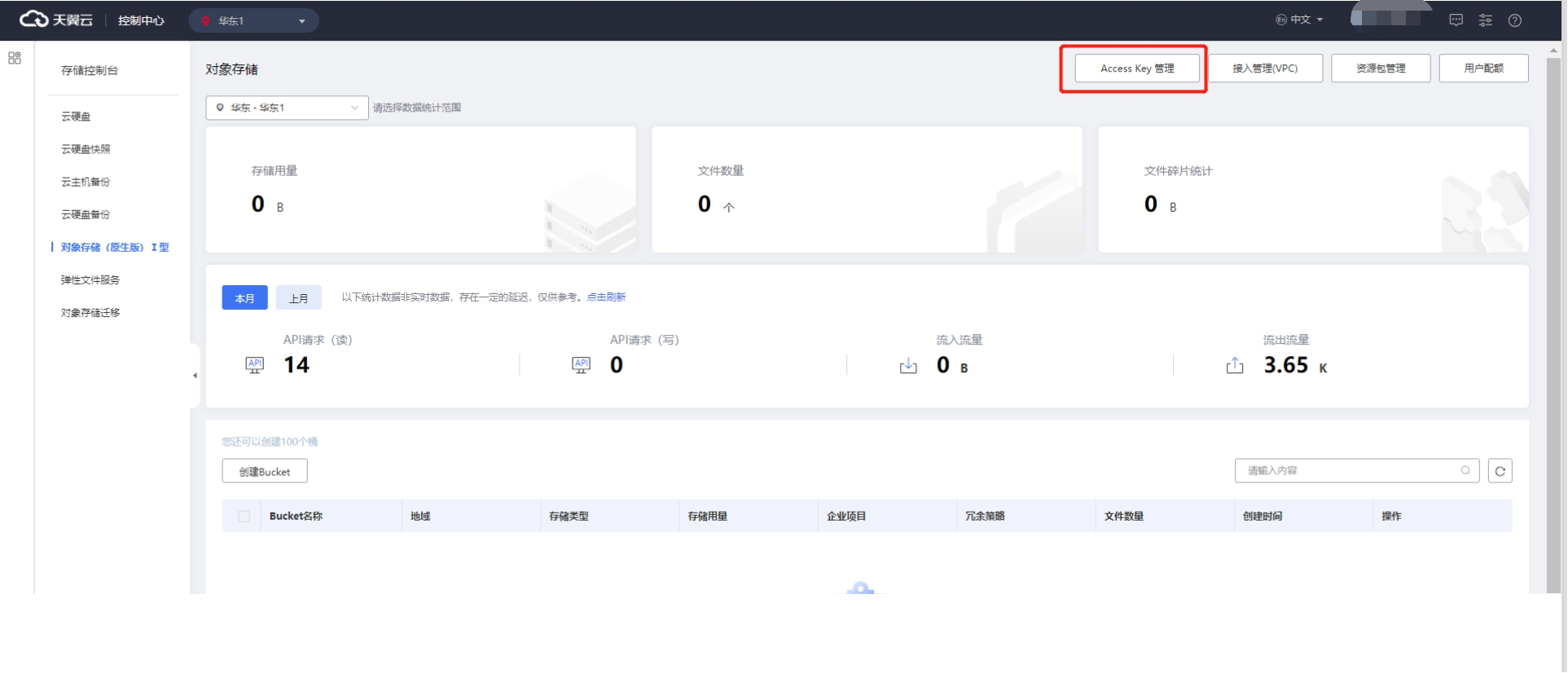

• 进入天翼云对象存储控制台，进入Access Key管理；

• 查看对象存储密钥，并记录；
• 登录“云容器引擎”管理控制台；
• 在集群列表页点击进入指定集群；

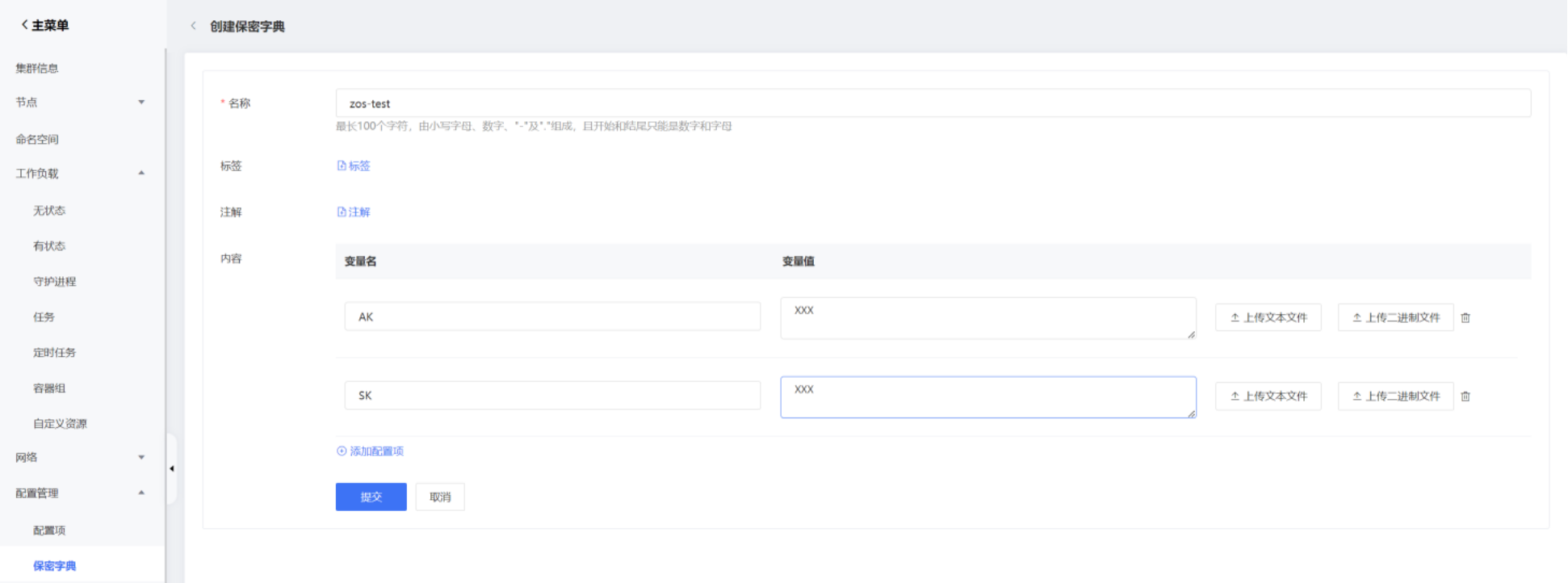

• 进入主菜单“配置管理”——“保密字典”，选择命名空间，单击左上角“创建”。

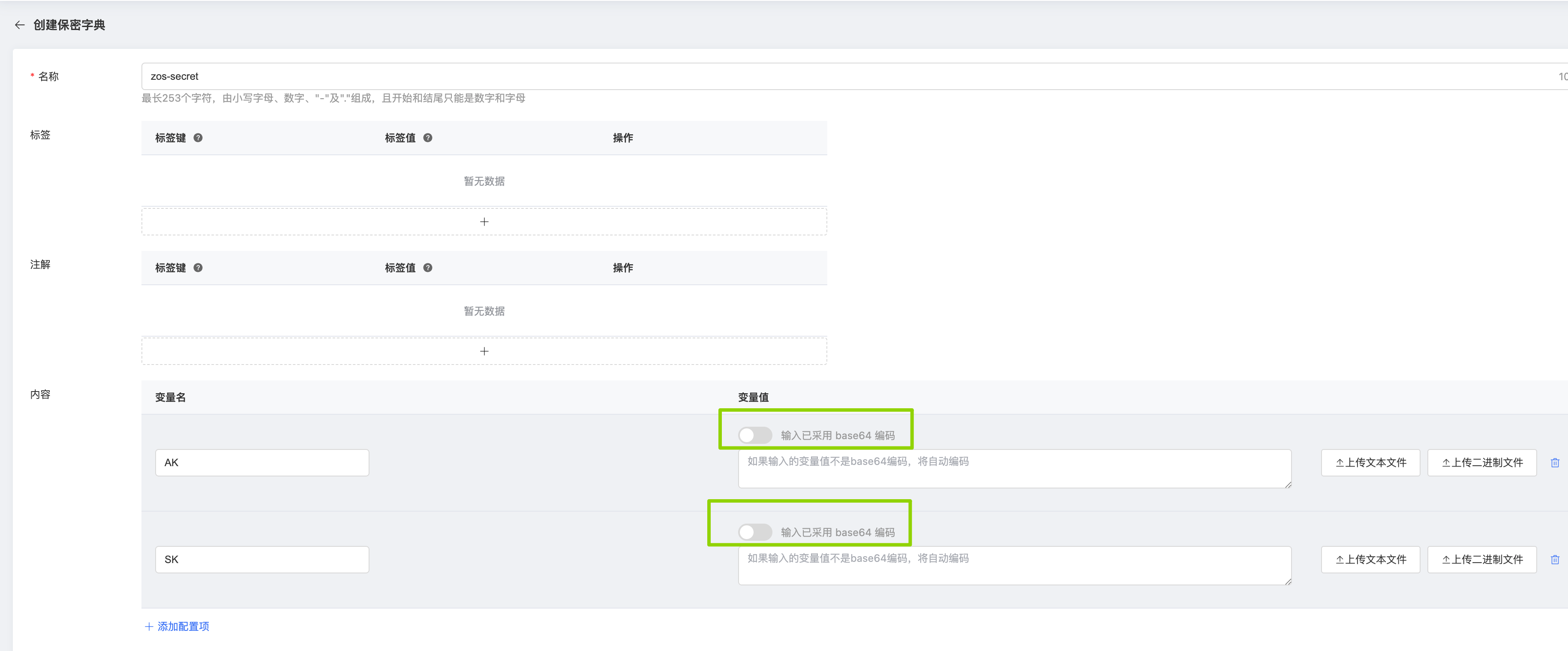

• 输入名称、内容，内容项变量名分别是AK、SK（变量名大写），变量值分别对象上一步中获取到的密钥；点击提交；

2 、创建存储类（ StorageClass ）

• 登录“云容器引擎”管理控制台；
• 在集群列表页点击进入指定集群；
• 进入主菜单“存储”——“存储类”，单击左上角“创建”；

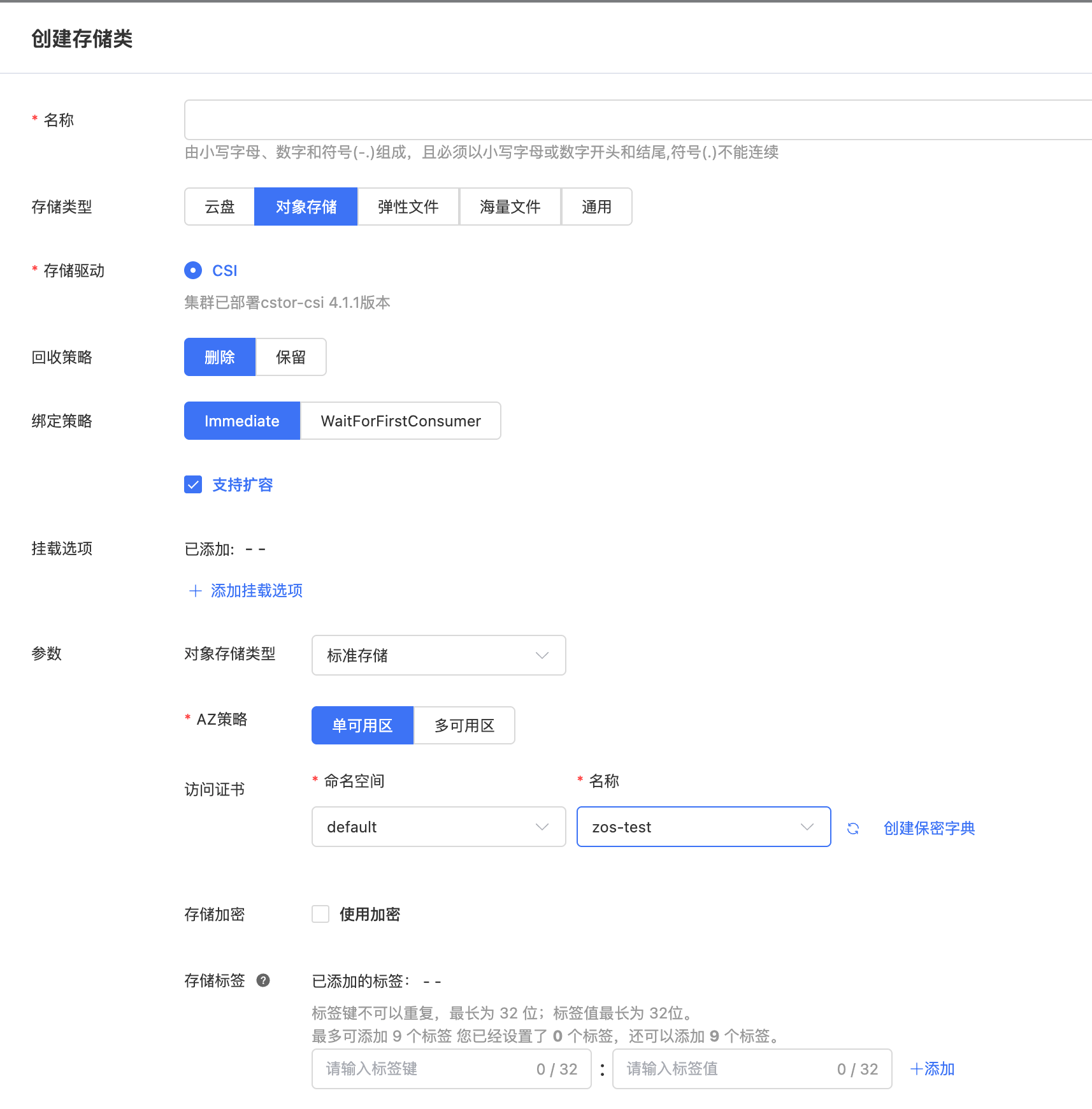

• 在创建对话框，配置存储类StorageClass的相关参数。配置项说明如下：

配置项	说明
名称	StorageClass的名称。
存储类型	当前支持云盘、弹性文件和对象存储，这里选择对象存储。 具体创建页中展示的存储类型由当前资源池支持情况决定。
存储驱动	对应StorageClass yaml中provisioner，值为zos.csi.cstor.com
回收策略	回收策略，默认为Deleted。 1、 Retained（保留）：用户可以手动回收资源。当PVC对象被删除时，PV卷仍然存在，对应的数据卷被视为"已释放（released）"。 2、 Deleted（删除）：对于支持Delete回收策略的卷插件，删除动作会将PV对象从Kubernetes中移除，同时也会从外部基础设施中移除所关联的存储资产。 如果对数据安全性要求高，推荐使用Retain方式，以免误删数据。
绑定策略	绑定策略，默认为Immediate。 1、Immediate模式：表示一旦创建了PVC，也就完成了卷绑定和动态供应。对于由于拓扑限制而非集群所有节点可达的存储后端，PV会在不知道Pod调度要求的情况下绑定或者制备。 · 2、WaitForFirstConsumer模式：该模式将延迟PV的绑定和制备，直到使用该PVC的Pod被创建。PV会根据Pod调度约束指定的拓扑来选择或供应。
参数	对象存储类型：参数键为type，支持参数值如下： 1、STANDARD：标准存储 2、STANDARD_IA：低频存储 AZ策略：当前支持单可用区（默认值）、多可用区。参数键为azpolicy，支持参数值为single-az（默认值）、multi-az 访问证书：命名空间、名称分别选择步骤1中保密字典所属命名空间及名称。对应StorageClass中参数键分别为csi.storage.k8s.io/node-publish-secret-namespace、csi.storage.k8s.io/node-publish-secret-name
挂载选项	挂载参数，用户可根据自己的情况实际定制相关参数。

• 参数配置完成后，点击“确定”。创建成功后，可以在存储类列表查看。

3 、创建持久卷声明（ PVC ）

• 进入主菜单“存储”——“持久卷声明”，单击左上角“创建持久卷声明”；
• 在创建对话框，配置持久卷声明PVC的相关参数。配置项说明如下：

配置项	说明
名称	PVC的名称
存储声明类型	当前支持云盘、弹性文件和对象存储，这里选择对象存储。 具体创建页中展示的存储类型由当前资源池支持情况决定。
分配模式	当前支持“使用存储类”和“已有存储卷” 这里选择“使用存储类”
StorageClass名称	选择上一步创建的StorageClass
容量	可以根据需求自定义容量
访问模式	1、ReadWriteOnce：卷可以被一个节点以读写方式挂载 2、ReadOnlyMany：卷可以被多个节点以只读方式挂载 3、ReadWriteMany：卷可以被多个节点以读写方式挂载

• 参数配置完成后，点击“确定”。创建成功后，可以在持久卷声明列表查看。
• 进入持久卷声明列表页，等待PVC状态为“已绑定” 。此时，进入主菜单“存储”——“持久卷“，可以看到对应的PV创建。

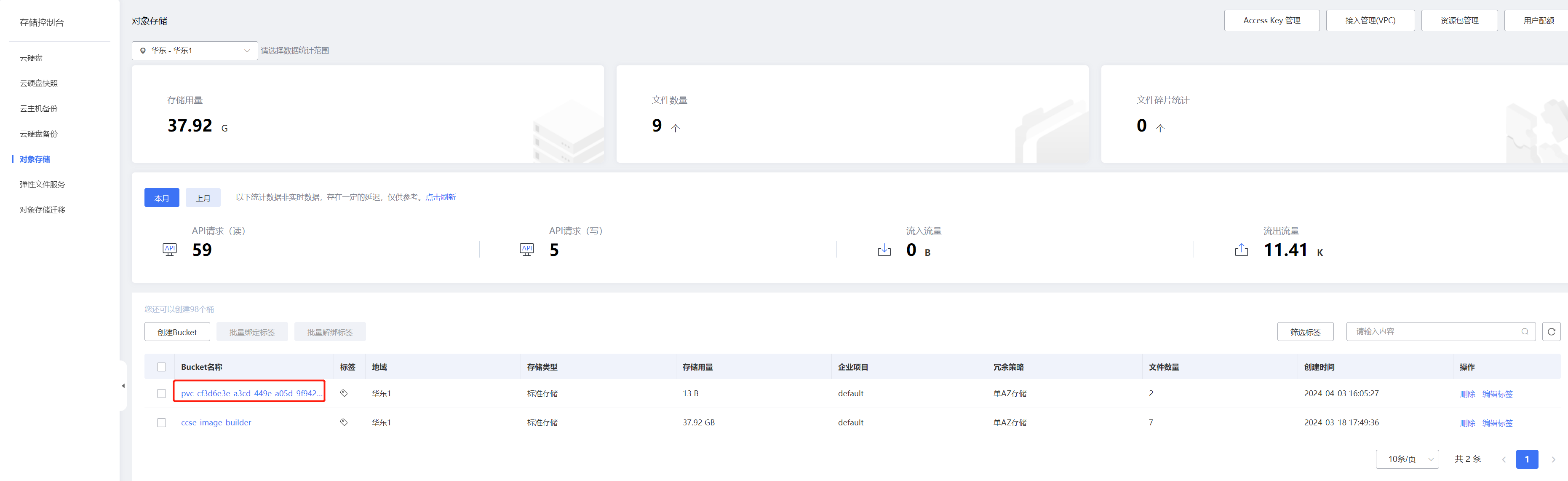

PV创建后，可以在“天翼云对象存储”管理控制台看到对应名称的bucket

如果PVC一直未绑定，可以查看进入对应PVC详情页查看事件，或者查看cstor-csi日志进行定位。

4 、创建工作负载

• 登录“云容器引擎”管理控制台；
• 在集群列表页点击进入指定集群；
• 进入主菜单“工作负载”——“有状态”，单击左上角“创建SatefulSet”；

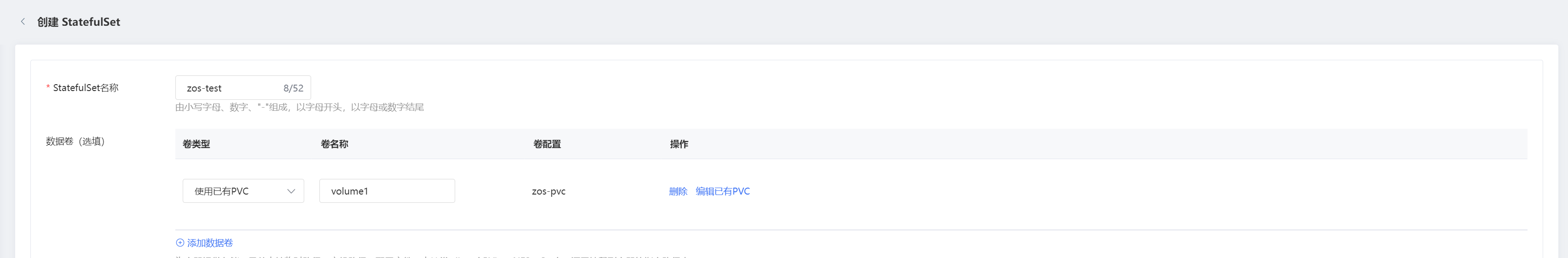

• 在创建对话框，数据卷栏中，选择添加数据卷，卷类型选择“使用已有PVC”，操作栏选择“添加已有PVC”；

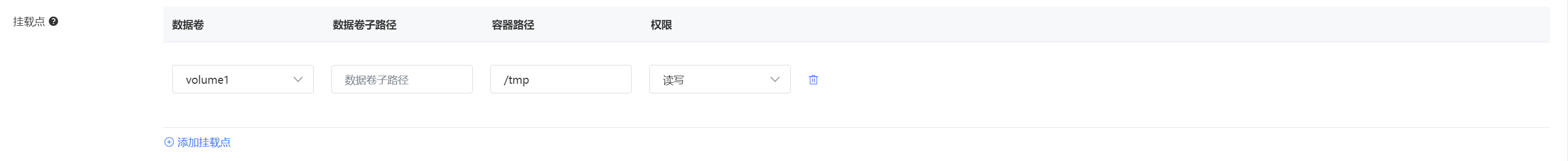

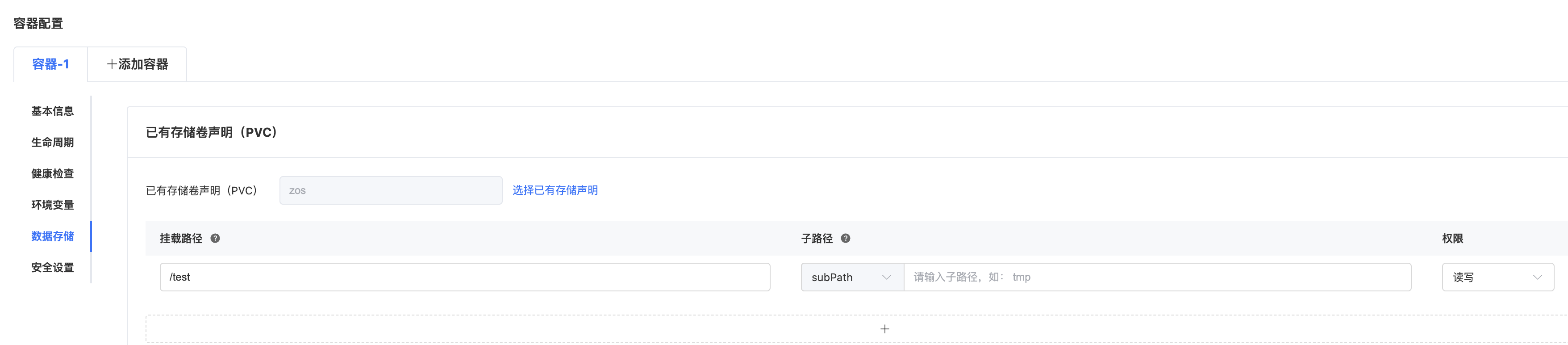

• 在实例内容器栏，为容器设置挂载点。选择添加挂载点，选择数据卷为上一步创建，根据需要配置容器路径和权限；

说明

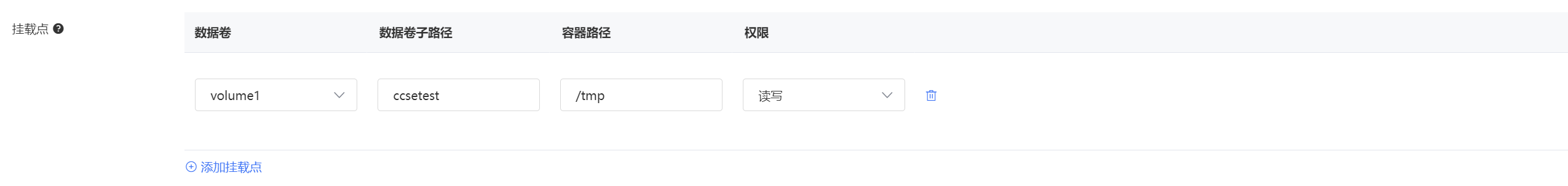

数据卷子路径：对象存储支持配置卷内子路径，实现一个共享卷挂载多个路径。

• 所有的信息都配置完成后，单击“提交”。

创建成功后，您就可以正常使用数据卷。

通过kubectl命令行使用对象存储动态存储卷

1 、创建存储类（ StorageClass ）

• 使用kubectl连接集群，创建示例yaml文件sc-example.yaml：

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: cstor-csi-zos-standard-sc
provisioner: zos.csi.cstor.com
parameters:
  # 标准存储
  type: STANDARD

  # 使用bucket所使用的AK/SK的secret
  csi.storage.k8s.io/node-publish-secret-name: obs-secret
  csi.storage.k8s.io/node-publish-secret-namespace: default

  # 对象存储的AZ策略，不填默认为single-az
  azpolicy: single-az

reclaimPolicy: Delete
allowVolumeExpansion: true

• 执行以下命令，创建StorageClass

kubectl apply -f sc-example.yaml

• 查看创建的StorageClass：

登录“云容器引擎”管理控制台；

在集群列表页点击进入指定集群；

进入主菜单“存储”——“存储类”，在存储类列表查看。

2 、创建持久卷声明（ PVC ）

• 使用kubectl连接集群，创建示例yaml文件pvc-example.yaml：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: cstor-pvc-zos
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 10Gi
  storageClassName: cstor-csi-zos-standard-sc

• 执行以下命令，创建PVC

kubectl apply -f pvc-example.yaml

• 查看创建的PVC：

登录“云容器引擎”管理控制台；

在集群列表页点击进入指定集群；

进入主菜单“存储”——“持久卷声明”，在列表查看。

3 、创建工作负载

• 使用kubectl连接集群，创建示例yaml文件sts-example.yaml：

apiVersion: "apps/v1"
kind: "StatefulSet"
metadata:
  name: "zos-test"
  namespace: "default"
spec:
  podManagementPolicy: "OrderedReady"
  replicas: 1
  revisionHistoryLimit: 10
  template:
    spec:
      containers:
      - image: "nginx:1.25-alpine"
        imagePullPolicy: "IfNotPresent"
        name: "container1"
        resources:
          limits:
            cpu: "100m"
            memory: "256Mi"
          requests:
            cpu: "100m"
            memory: "256Mi"
        terminationMessagePath: "/dev/termination-log"
        terminationMessagePolicy: "File"
        volumeMounts:
        - mountPath: "/tmp"
          name: "volume1"
          subPath: "ccsetest"
      dnsPolicy: "ClusterFirst"
      restartPolicy: "Always"
      schedulerName: "default-scheduler"
      securityContext: {}
      terminationGracePeriodSeconds: 30
      volumes:
      - name: "volume1"
        persistentVolumeClaim:
          claimName: "cstor-pvc-zos"
  updateStrategy:
    rollingUpdate:
      partition: 0
    type: "RollingUpdate"

• 执行以下命令，创建StatefulSet

kubectl apply -f sts-example.yaml

• 查看创建的有状态负载：

登录“云容器引擎”管理控制台；

在集群列表页点击进入指定集群；

进入主菜单“工作负载”——“有状态”，在列表查看。

• 验证数据持久化
• 登录“云容器引擎”管理控制台；
• 在集群列表页点击进入指定集群；
• 进入主菜单“工作负载”——“有状态”，进入负载详情；
• 在Pod列表页，选择“远程登录”，进入到容器内执行以下命令：

1. 向/tmp 目录下写一个文件，执行echo "Hello World" > /tmp/test.log
2. 查看/tmp目录下文件，执行ls /tmp，预期结果如下:

lost+found  test.log

• 退出“远程登录”，对上一步中的Pod执行“销毁重建”，等待Pod重新运行正常；
• 对新建Pod，继续执行“远程登录”，进入到容器内查看数据。执行cat /tmp/test.log，预期结果如下：

Hello World

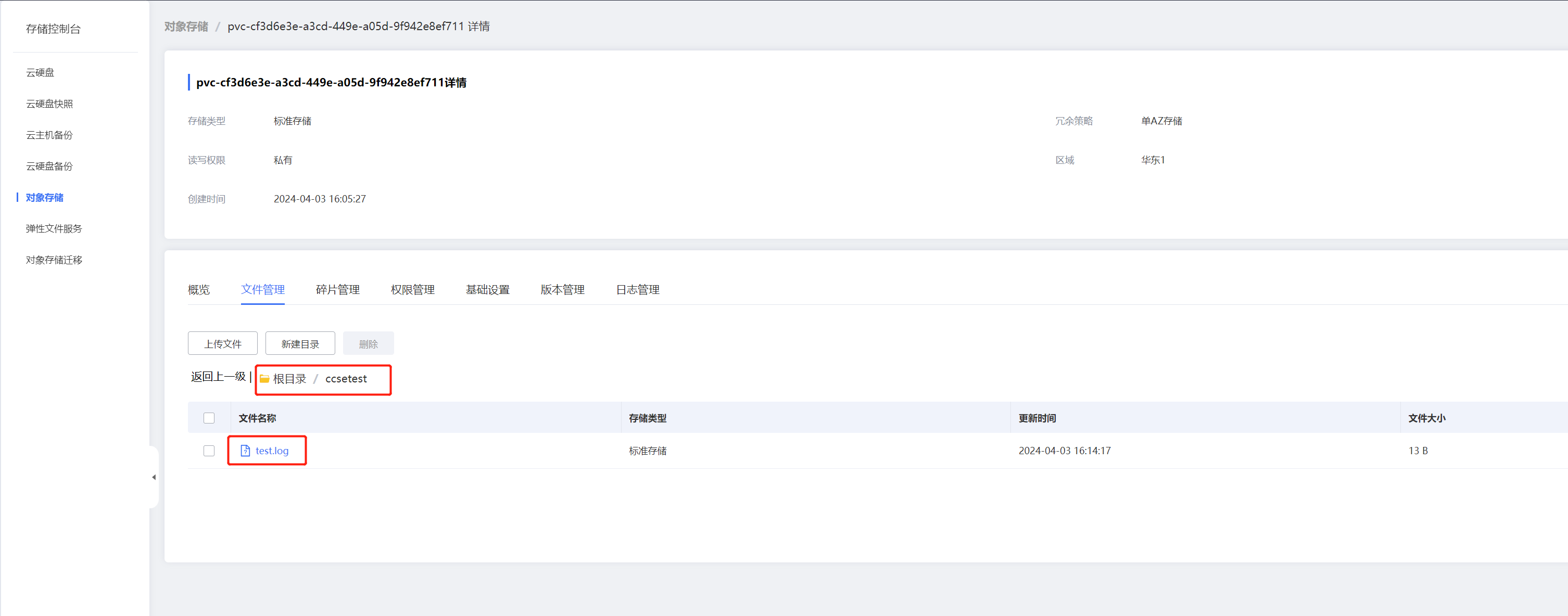

• 登录“天翼云对象存储”管理控制台，根据PV名称查看bucket，进入bucket——文件管理，可以看到在容器内创建的文件：

下载文件并查看内容，预期结果与容器内写入数据一致。

• 以上步骤说明，pod删除重建后，重新挂载对象存储卷，数据仍然存在；从对象存储下载数据并与写入数据一致，说明对象存储中的数据可持久化保存。
