云容器引擎支持使用天翼云t弹性文件存储持久卷。当前cstor-csi插件支持使用弹性文件存储动态存储卷和静态存储卷,通过将存储卷挂载到容器指定目录下,以实现数据持久化需求。
前提条件
- 已创建容器集群
- 已在插件市场安装存储插件cstor-csi,且插件正常运行
使用限制
参见“弹性文件概述”——“使用限制”
通过控制台使用弹性文件动态存储卷
1 、创建存储类( StorageClass )
- 登录“云容器引擎”管理控制台;
- 在集群列表页点击进入指定集群;
- 进入主菜单“存储”——“存储类”,单击左上角“创建”;

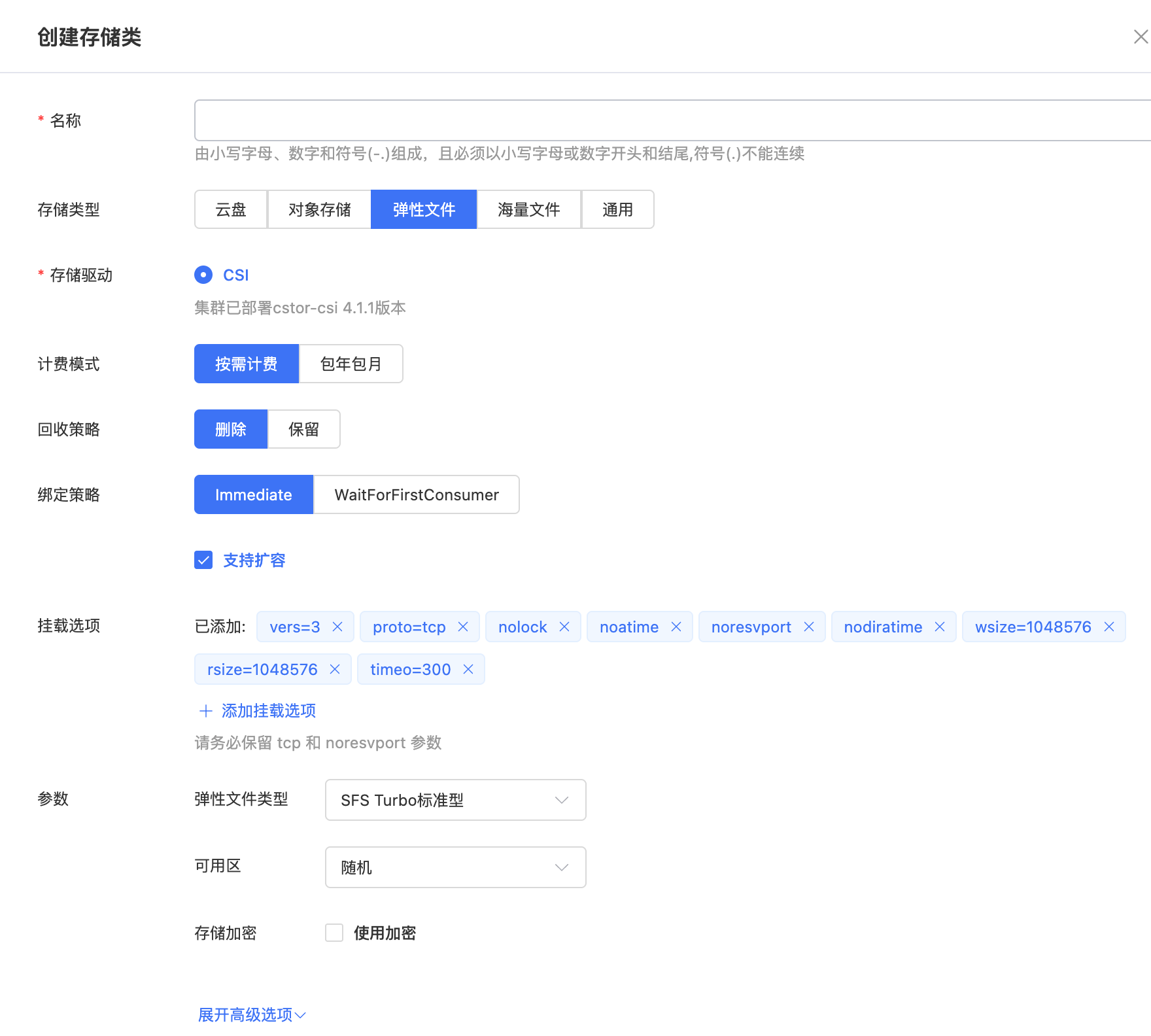

- 在创建对话框,配置存储类StorageClass的相关参数。配置项说明如下:
配置项 说明 名称 StorageClass的名称。 回收策略 回收策略,默认为Deleted。
Retained(保留):用户可以手动回收资源。当 PVC对象被删除时,PV 卷仍然存在,对应的数据卷被视为"已释放(released)"。
Deleted(删除):对于支持 Delete 回收策略的卷插件,删除动作会将 PV对象从 Kubernetes 中移除,同时也会从外部基础设施中移除所关联的存储资产。
如果对数据安全性要求高,推荐使用Retain方式,以免误删数据。
挂载选项 挂载参数,用户可根据自己的情况实际定制相关参数。
比如设置挂载参数为:
vers:表示指定 NFS 协议的版本
wsize:表示指定了 NFS 协议中用于写入的数据块大小(以字节为单位),设置较大的写入块大小可以提高写入性能
rsize:类似于 wsize,但用于读取的数据块大小
存储驱动 对应StorageClass yaml中provisioner,值为nas.csi.cstor.com 存储类型
当前支持云盘、弹性文件和对象存储,这里选择弹性文件。
具体创建页中展示的存储类型由当前资源池支持情况决定。
参数
弹性文件存储类型:参数键为type,支持参数值如下:
capacity:SFS Turbo标准型
performance:SFS Turbo性能型
绑定策略
绑定策略,默认为Immediate。
Immediate 模式:表示一旦创建了 PVC,也就完成了卷绑定和动态供应。 对于由于拓扑限制而非集群所有节点可达的存储后端,PV会在不知道 Pod 调度要求的情况下绑定或者制备。
WaitForFirstConsumer模式: 该模式将延迟 PV的绑定和制备,直到使用该 PVC的 Pod 被创建。 PV会根据 Pod 调度约束指定的拓扑来选择或供应。
- 参数配置完成后,点击“确定”。创建成功后,可以在存储类列表查看。
2、创建持久卷声明( PVC )
- 进入主菜单“存储”——“持久卷声明”,单击左上角“创建持久卷声明”;
- 在创建对话框,配置持久卷声明PVC的相关参数。配置项说明如下:
配置项 | 说明 |
---|---|
名称 | PVC的名称 |
存储声明类型 | 当前支持云盘、弹性文件和对象存储,这里选择弹性文件。 具体创建页中展示的存储类型由当前资源池支持情况决定。 |
分配模式 | 当前支持“使用存储类”和“已有存储卷” 这里选择“使用存储类” |
StorageClass名称 | 选择上一步创建的StorageClass |
容量 | 可以根据需求自定义容量 |
访问模式 | ReadWriteOnce:卷可以被一个节点以读写方式挂载 ReadOnlyMany:卷可以被多个节点以只读方式挂载 ReadWriteMany:卷可以被多个节点以读写方式挂载 |
- 参数配置完成后,点击“确定”。创建成功后,可以在持久卷声明列表查看。
- 进入持久卷声明列表页,等待PVC状态为“已绑定” 。此时,进入主菜单“存储”——“持久卷“,可以看到对应的PV创建。
如果PVC一直未绑定,可以查看进入对应PVC详情页查看事件,或者查看cstor-csi日志进行定位。
3 、创建工作负载
- 登录“云容器引擎”管理控制台;
- 在集群列表页点击进入指定集群;
- 进入主菜单“工作负载”——“有状态”,单击左上角“创建SatefulSet”;
- 在创建对话框,数据卷栏中,选择添加数据卷,卷类型选择“使用已有PVC”,操作栏选择“添加已有PVC”;

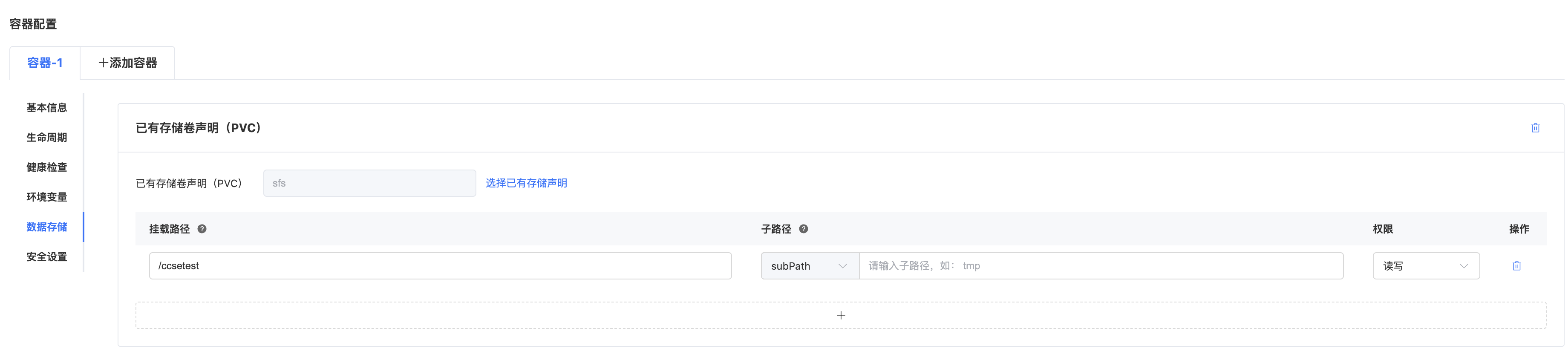

- 在实例内容器栏,为容器设置挂载点。选择添加挂载点,选择数据卷为上一步创建,根据需要配置容器路径和权限;
说明数据卷子路径:弹性文件支持配置卷内子路径,实现一个共享卷挂载多个路径。
- 所有的信息都配置完成后,单击“提交”。
创建成功后,您就可以正常使用数据卷。
通过kubectl命令行使用弹性文件动态存储卷
1 、创建存储类( StorageClass )
- 使用kubectl连接集群,创建示例yaml文件sc-example.yaml:
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: cstor-csi-nas-capacity-sc
provisioner: nas.csi.cstor.com
parameters:
type: capacity
reclaimPolicy: Delete
allowVolumeExpansion: true
mountOptions:
# mountOptions 支持nfs的相关配置
- vers=3
- noatime
- nodiratime
- wsize=1048576
- rsize=1048576
- timeo=600
- 执行以下命令,创建StorageClass
kubectl apply -f sc-example.yaml
- 查看创建的StorageClass:
登录“云容器引擎”管理控制台;
在集群列表页点击进入指定集群;
进入主菜单“存储”——“存储类”,在存储类列表查看。
2 、创建持久卷声明( PVC )
- 使用kubectl连接集群,创建示例yaml文件pvc-example.yaml:
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: cstor-pvc-nas
spec:
accessModes:
- ReadWriteOnce
resources:
requests:
storage: 500Gi
storageClassName: cstor-csi-nas-capacity-sc
- 执行以下命令,创建PVC
kubectl apply -f pvc-example.yaml
- 查看创建的PVC:
登录“云容器引擎”管理控制台;
在集群列表页点击进入指定集群;
进入主菜单“存储”——“持久卷声明”,在列表查看。
3 、创建工作负载
- 使用kubectl连接集群,创建示例yaml文件sts-example.yaml:
apiVersion: "apps/v1"
kind: "StatefulSet"
metadata:
name: "nas-test"
namespace: "default"
spec:
podManagementPolicy: "OrderedReady"
replicas: 1
revisionHistoryLimit: 10
template:
spec:
containers:
- image: "nginx:1.25-alpine"
imagePullPolicy: "IfNotPresent"
name: "container1"
resources:
limits:
cpu: "100m"
memory: "256Mi"
requests:
cpu: "100m"
memory: "256Mi"
terminationMessagePath: "/dev/termination-log"
terminationMessagePolicy: "File"
volumeMounts:
- mountPath: "/tmp"
name: "volume1"
subPath: "ccsetest"
dnsPolicy: "ClusterFirst"
restartPolicy: "Always"
schedulerName: "default-scheduler"
securityContext: {}
terminationGracePeriodSeconds: 30
volumes:
- name: "volume1"
persistentVolumeClaim:
claimName: "cstor-pvc-nas"
updateStrategy:
rollingUpdate:
partition: 0
type: "RollingUpdate"
- 执行以下命令,创建StatefulSet
kubectl apply -f sts-example.yaml
- 查看创建的有状态负载:
登录“云容器引擎”管理控制台;
在集群列表页点击进入指定集群;
进入主菜单“工作负载”——“有状态”,在列表查看。
验证数据持久化
- 登录“云容器引擎”管理控制台;
- 在集群列表页点击进入指定集群;
- 进入主菜单“工作负载”——“有状态”,进入负载详情;
- 在Pod列表页,选择“远程登录”,进入到容器内执行以下命令:
- 向/tmp 目录下写一个文件,执行echo "Hello World" > /tmp/test.log
- 查看/tmp目录下文件,执行ls /tmp,预期结果如下:
lost+found test.log
- 退出“远程登录”,对上一步中的Pod执行“销毁重建”,等待Pod重新运行正常;
- 对新建Pod,继续执行“远程登录”,进入到容器内查看数据。执行cat /tmp/test.log,预期结果如下:
Hello World
- 以上步骤说明,pod删除重建后,重新挂载存储卷,数据仍然存在,说明弹性文件中的数据可持久化保存。
