Nginx Ingress可以通过业务流量切分的方式，实现应用的灰度/蓝绿发布。Nginx Ingress支持三种流量切分策略，分别是基于Header、基于Cookie和基于服务权重。这三种策略可以归纳为两种场景：

• 将匹配的业务流量切分到新版本
• 将指定比例的流量切分到新版本

接下来本文将按照Nginx Ingress配置说明 、前提条件、应用场景和操作步骤的顺序进行介绍。

Nginx Ingress配置说明

为实现灰度/蓝绿发布，应用前提：

• 配置两个Ingress资源：一个为常规Ingress，一个为Canary Ingress。这两个Ingress通过域名（host）和路径（path）关联。Canary Ingress需带有注解nginx.ingress.kubernetes.io/canary: "true"。
• 通过注解为Canary Ingress配置流量切分策略，将流量路由到Canary Ingress定义的Service上，即可实现灰度发布、蓝绿发布、A/B测试等各种业务场景。

Nginx Ingress支持的流量切分策略注解如下：

• nginx.ingress.kubernetes.io/canary-by-header

基于Header切分流量，用于灰度发布。如果请求头中包含指定的header key，且值为“always”，则将请求切分到Canary Ingress定义的Service上。如果值为“never”，则将请求转发到常规Ingress定义的Service上。如果为其他值，则忽略该注解规则，并通过优先级将请求流量分配到其他规则。

• nginx.ingress.kubernetes.io/canary-by-header-value

与 canary-by-header 一起使用，可自定义header value。如果请求头命中自定义值，则将请求切分到Canary Ingress定义的Service上。如果为其他值，则忽略该注解规则，并通过优先级将请求流量分配到其他规则。

• nginx.ingress.kubernetes.io/canary-by-header-pattern

与 canary-by-header-value 工作方式类似，支持通过正则表达式匹配header value。请注意，当设置了 canary-by-header-value 时，此注解规则将被忽略。

• nginx.ingress.kubernetes.io/canary-by-cookie

基于Cookie切分流量，用于灰度发布，与canary-by-header相似。Cookie value仅支持“always”和“never”。

• nginx.ingress.kubernetes.io/canary-weight

基于服务权重切分流量，用于灰度发布或蓝绿发布。权重取值范围为[0-100]，表示Canary Ingress所切分到的流量百分比。

以上策略的优先级顺序为： canary-by-header > canary-by-cookie > canary-weight 。更多内容请参阅官方文档Annotations。

前提条件

1、在集群中安装Nginx Ingress插件，作为Ingress Controller，并通过Nginx对外暴露统一的流量入口。详细操作可参考 安装插件。

2、上传Nginx镜像至容器镜像服务，使用Nginx作为demo应用。

3、使用Nginx部署应用Service v1，为方便观测流量切分的效果，将欢迎页设置为“v1”。关键配置见下步。

应用场景和操作步骤

场景一：将匹配的业务流量切分到新版本

应用运行了一套对外提供7层服务的Service v1，现需发布新版本Service v2。应用希望将header包含“version=v2”或Cookie包含“v2=always”的流量灰度到Service v2，待稳定运行后，逐步全量切到Service v2，平滑下线Service v1。示意图如下：

步骤1：部署旧版本Service v1和常规Ingresss

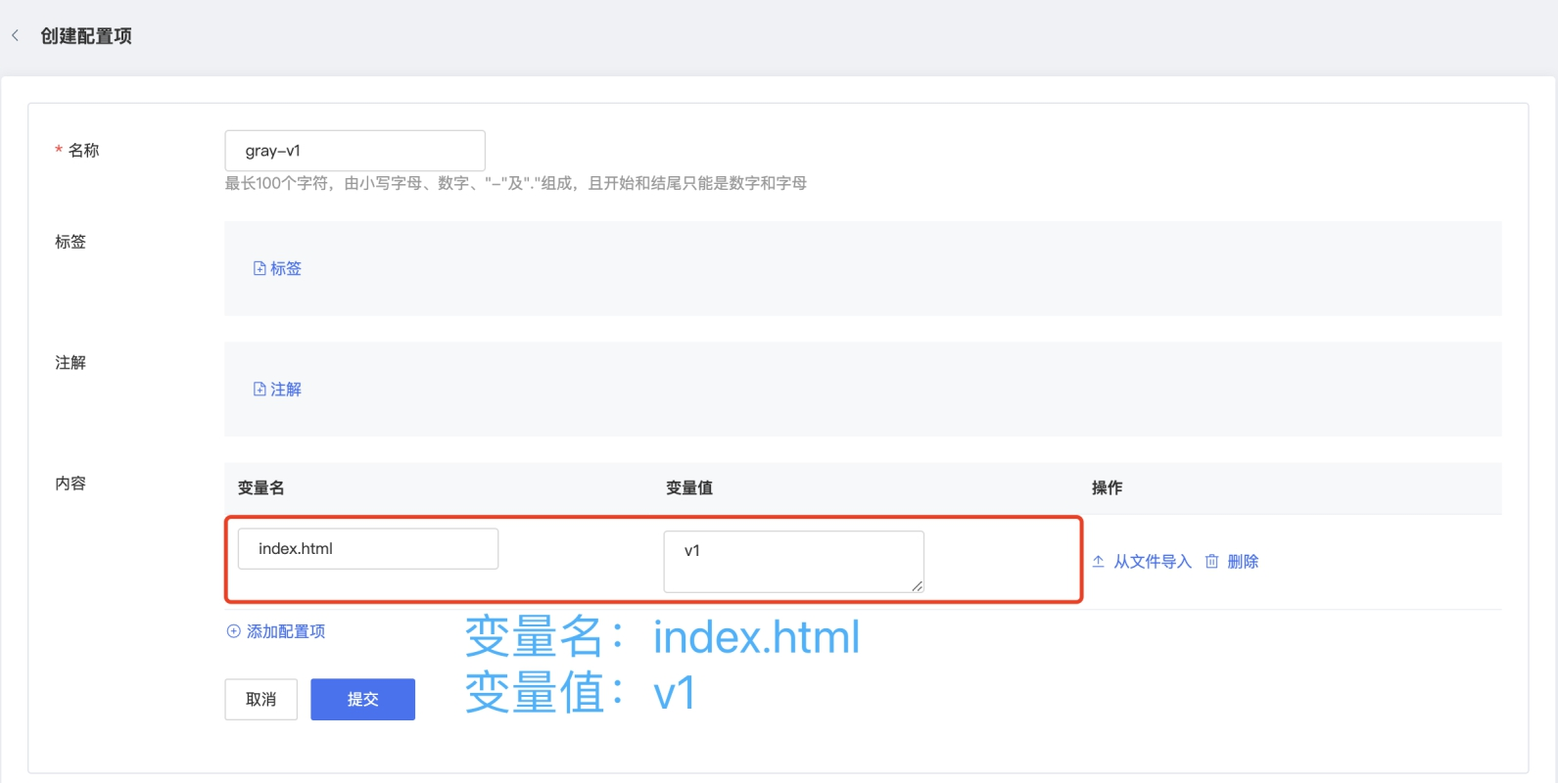

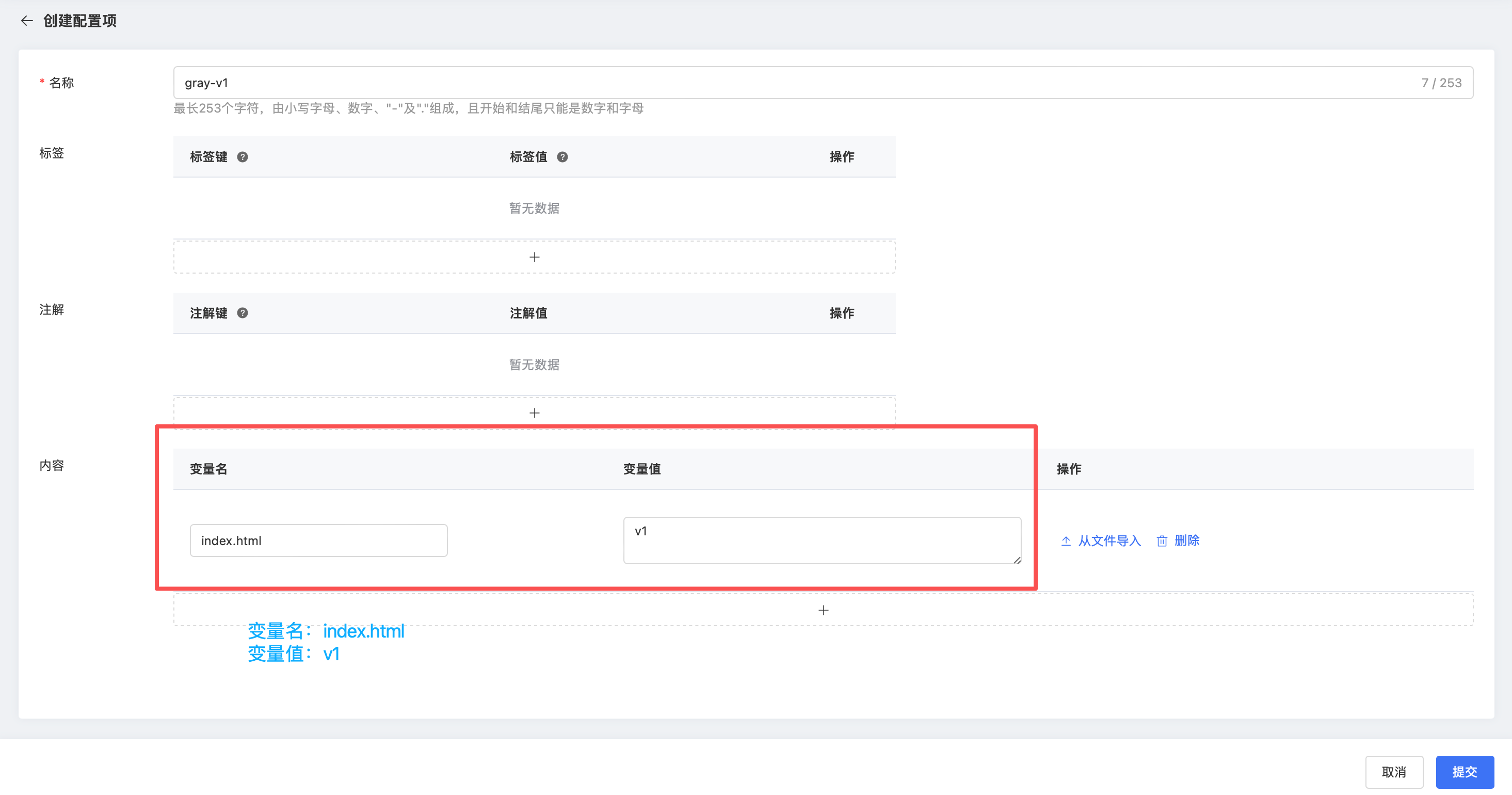

• 创建配置项（ConfigMap）gray-v1

• 部署无状态应用（Deployment）gray-v1-deploy

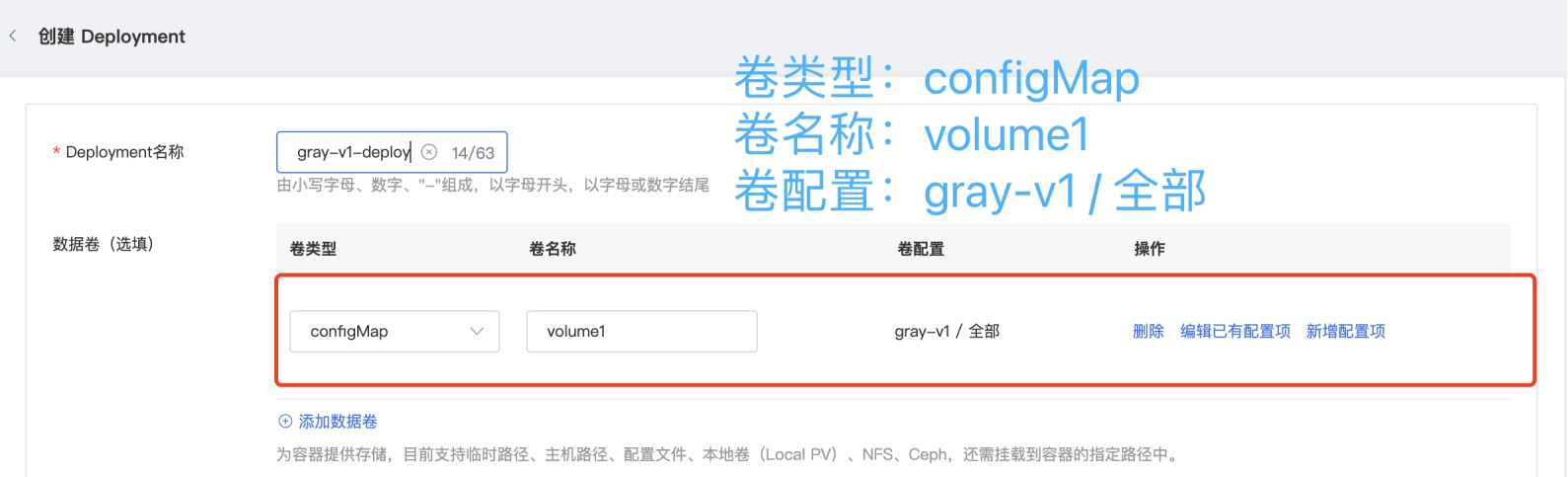

配置数据卷：

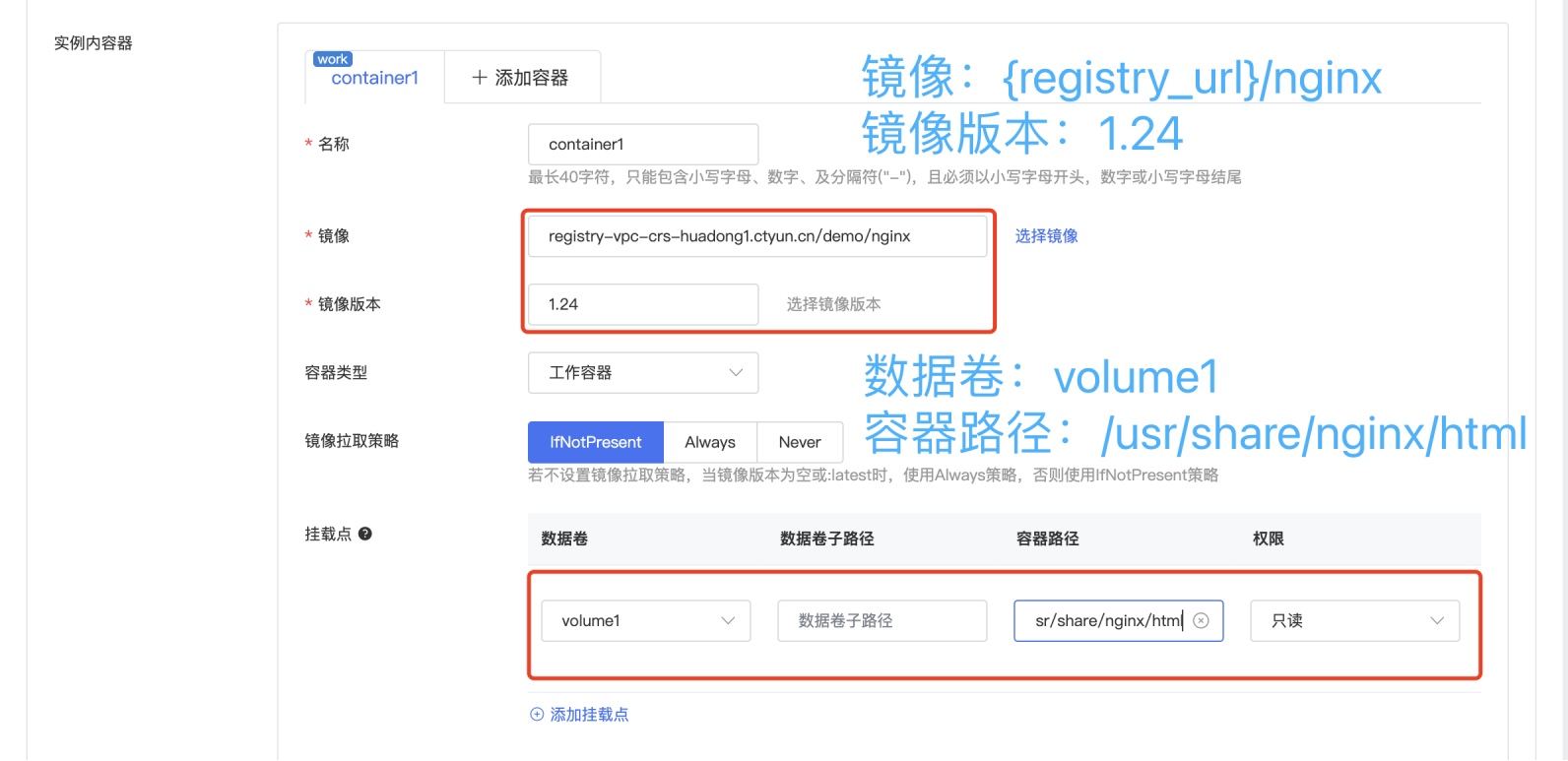

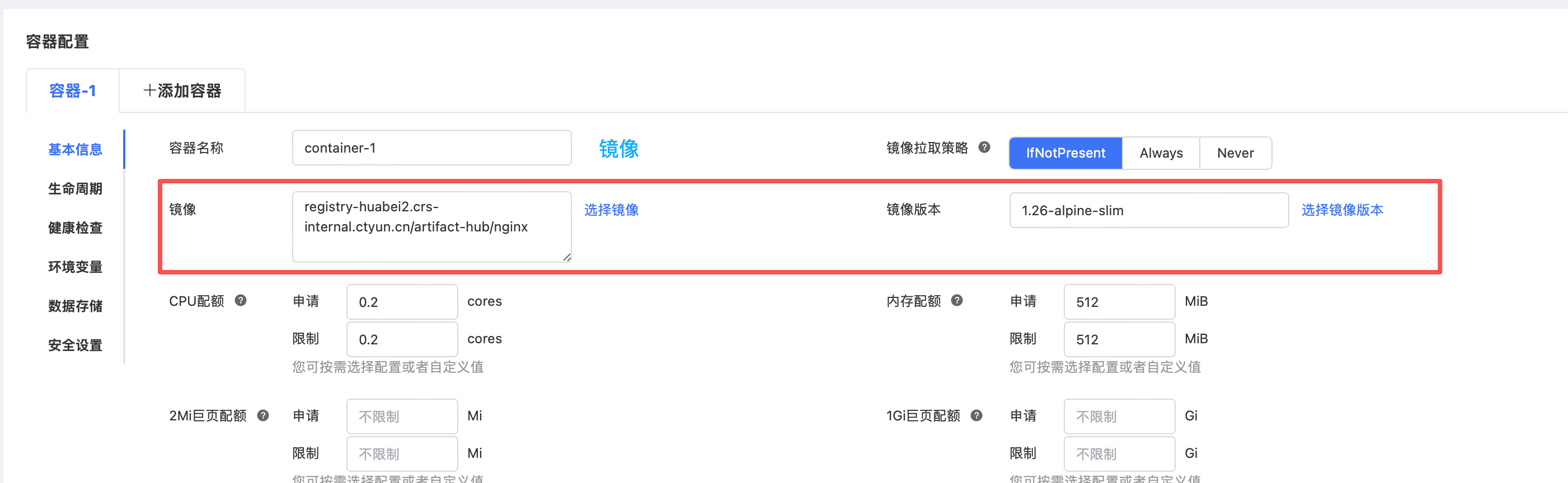

配置镜像和挂载卷：

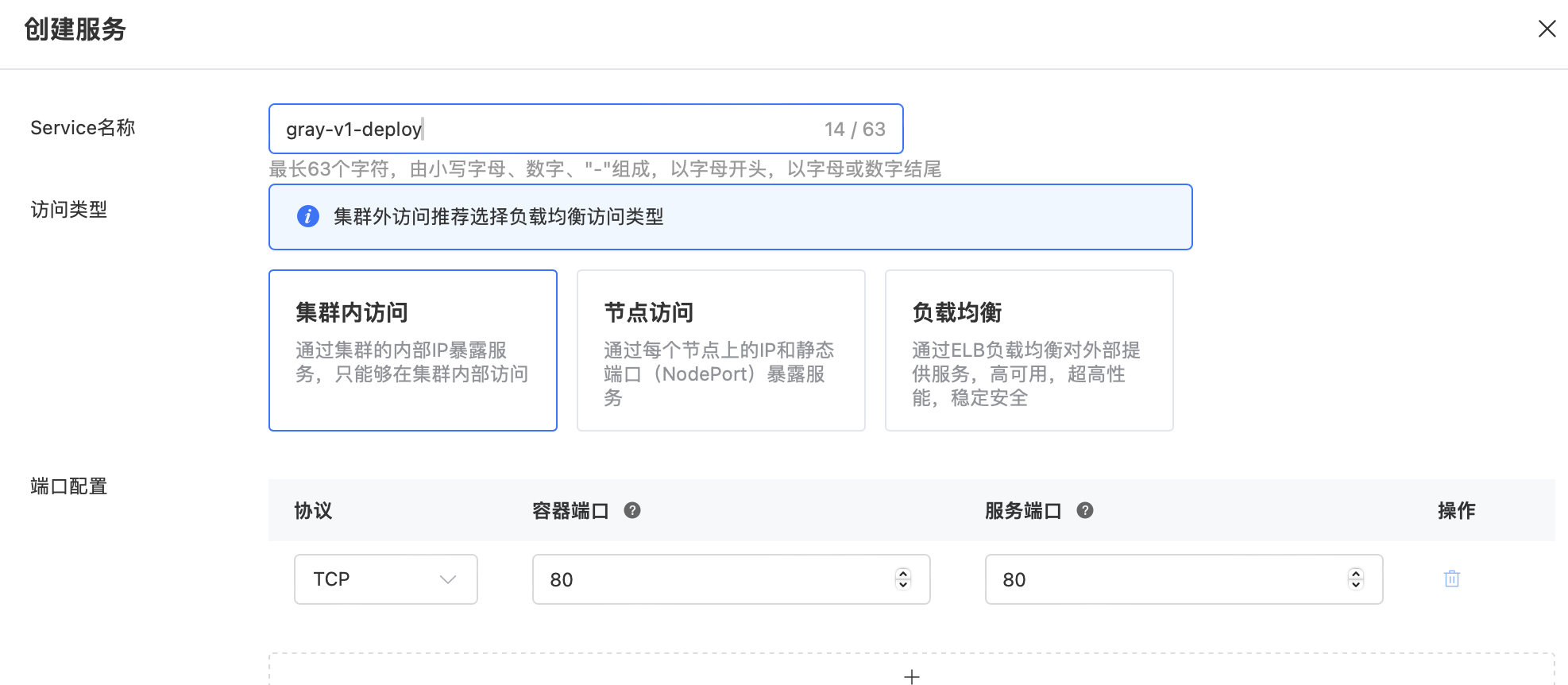

访问配置：

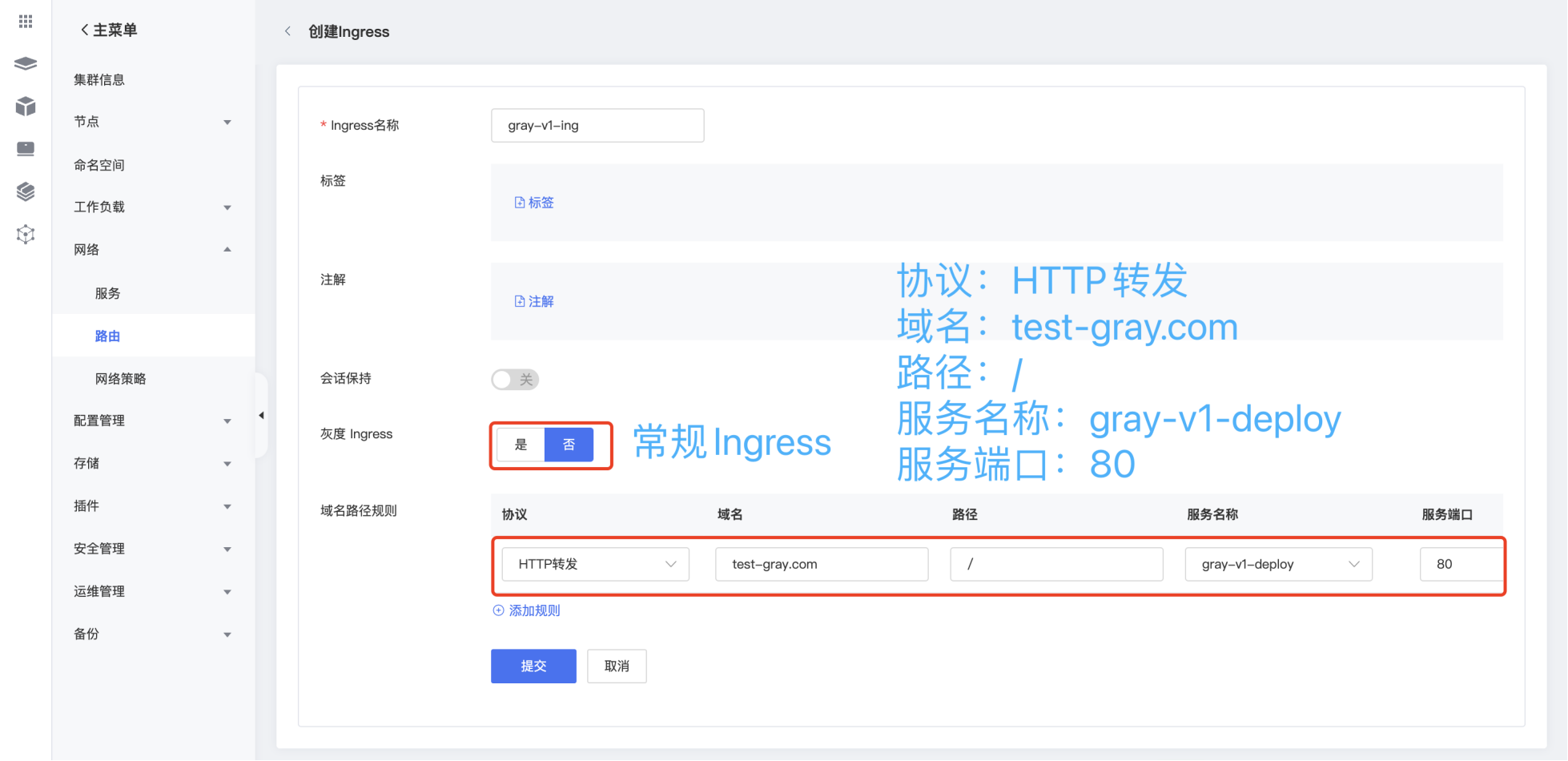

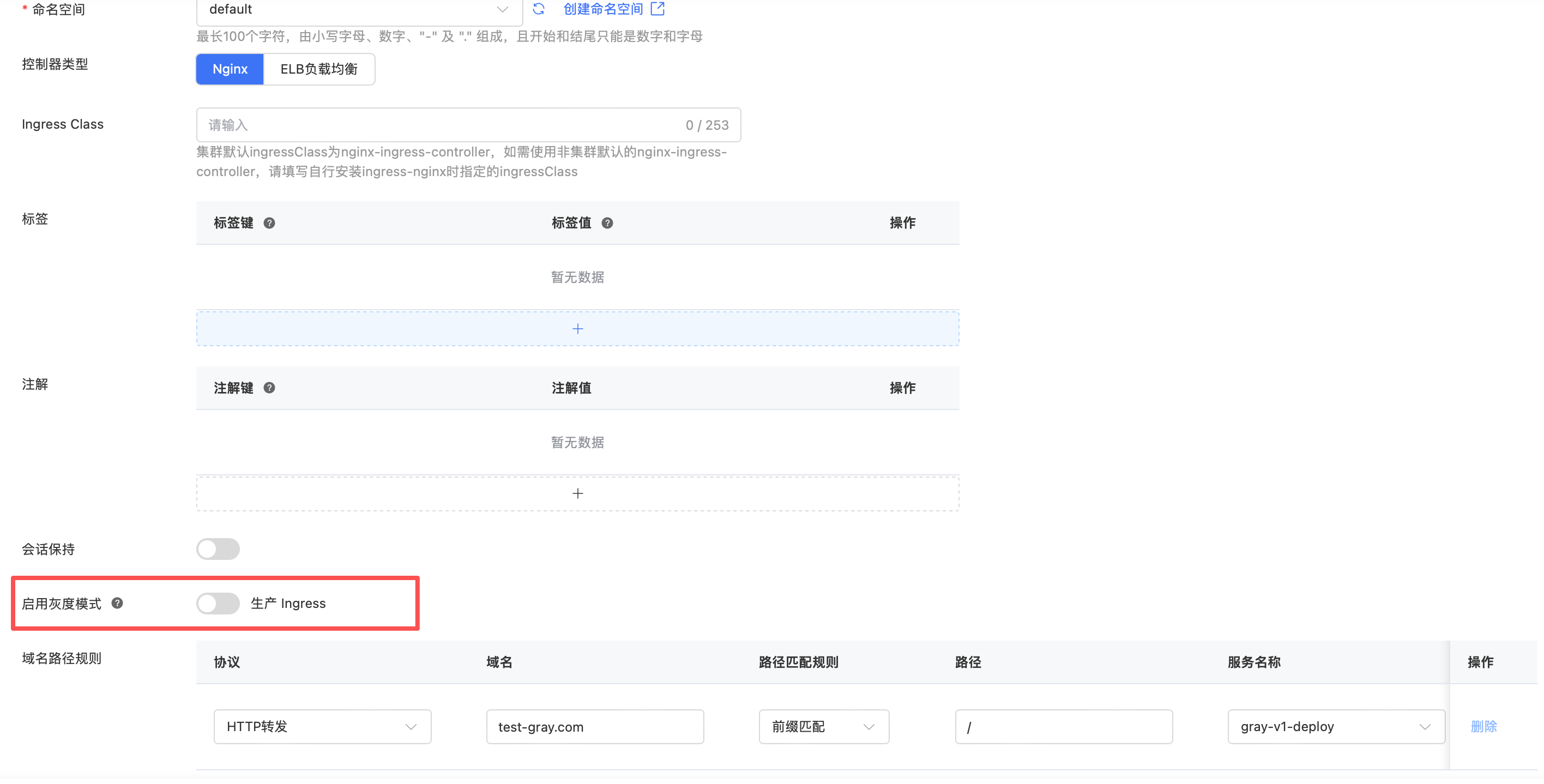

• 创建常规Ingress gray-v1-ing

apiVersion: "networking.k8s.io/v1"
kind: "Ingress"
metadata:
  annotations:
    kubernetes.io/ingress.class: "nginx-ingress-controller" # 使用Nginx型Ingress
  name: "gray-v1-ing"
  namespace: "gray-test"
spec:
  rules:
  - host: "test-gray.com" # 域名
    http:
      paths:
      - backend:
          service:
            name: "gray-v1-deploy" # 指定后端服务为gray-v1-deploy
            port:
              number: 80
        path: "/" # 路径
        pathType: "Prefix"

步骤2：部署新版本Service v2

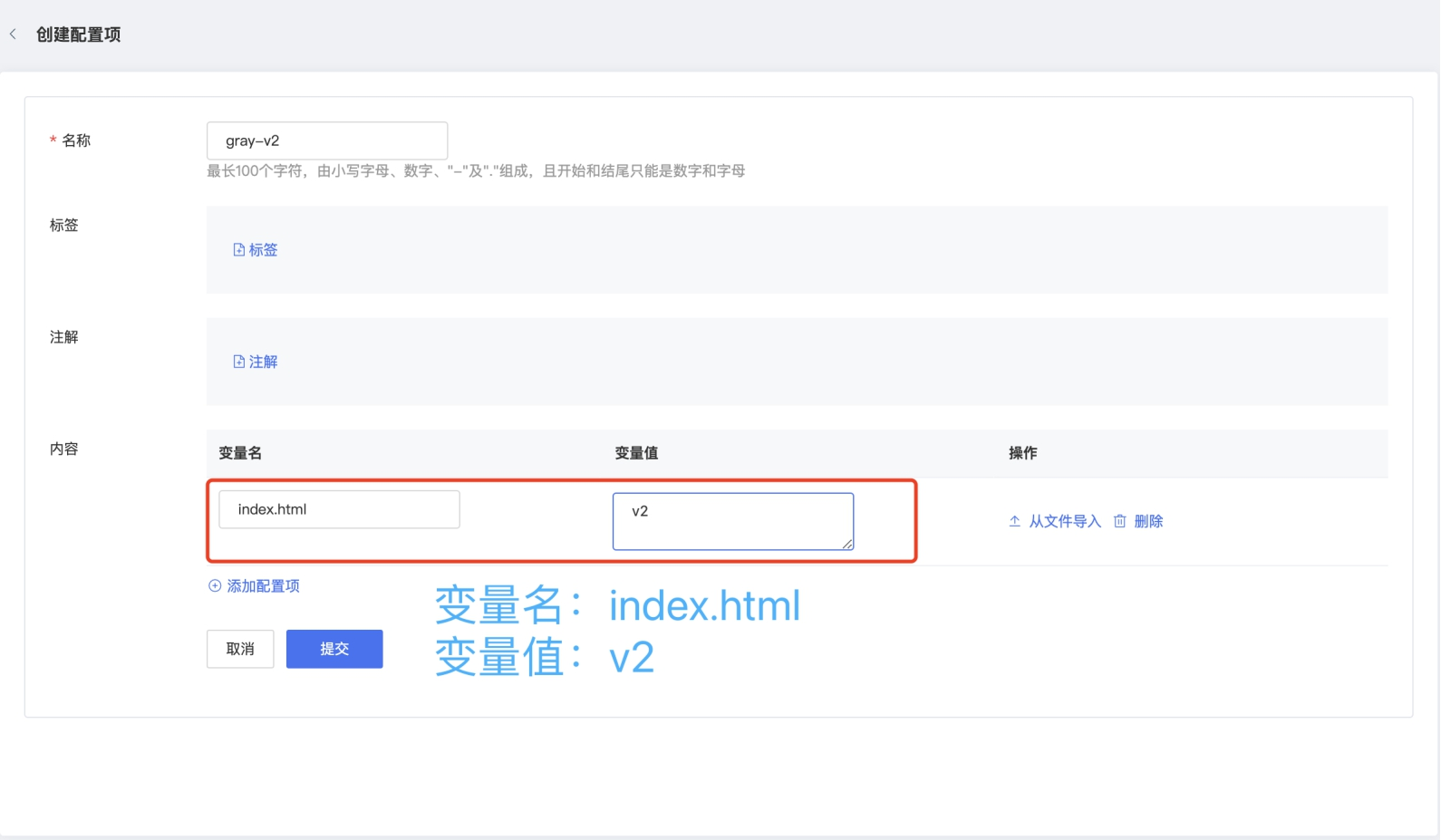

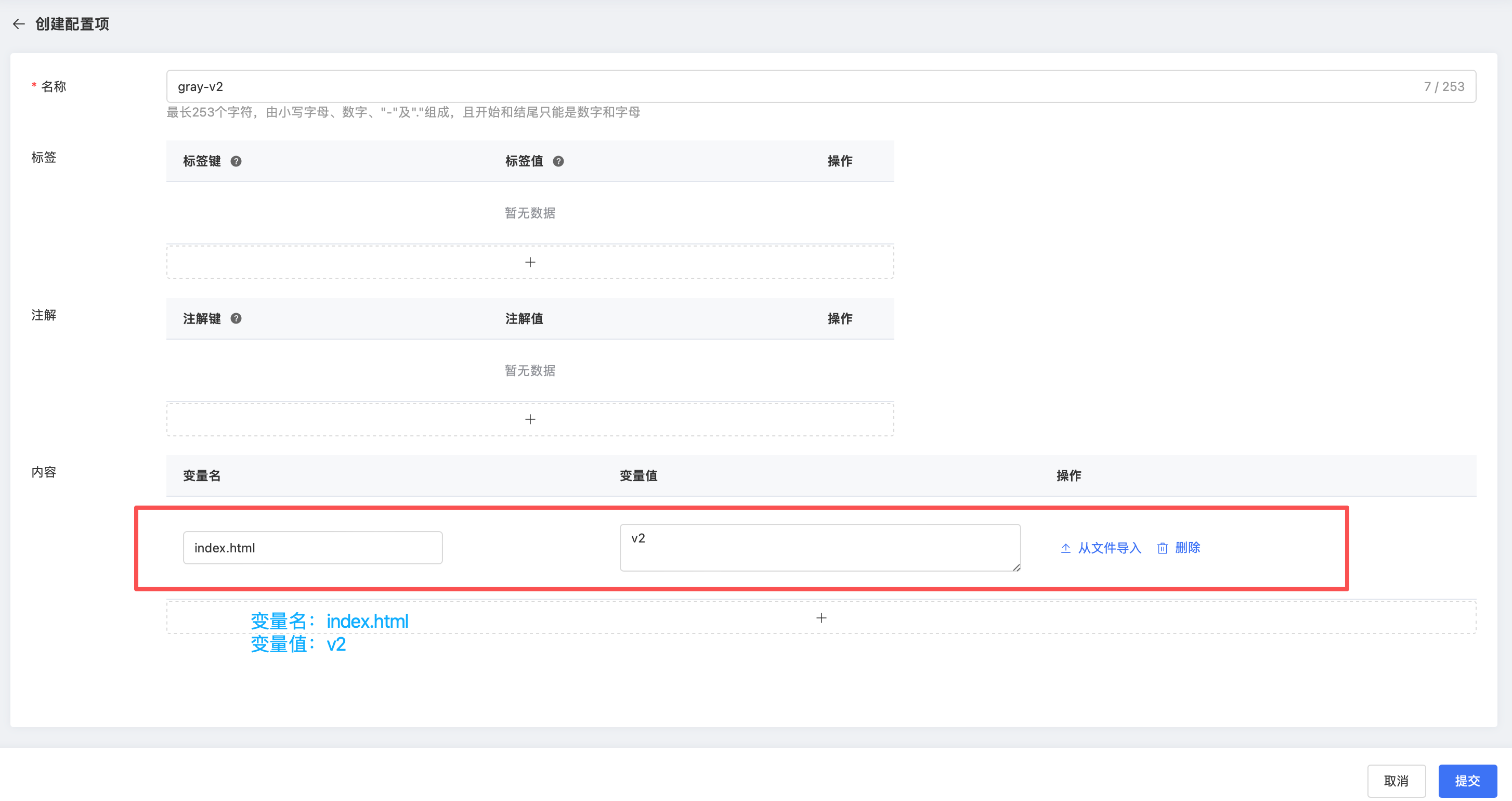

• 创建配置项（ConfigMap）gray-v2

• 部署无状态应用（Deployment）gray-v2-deploy

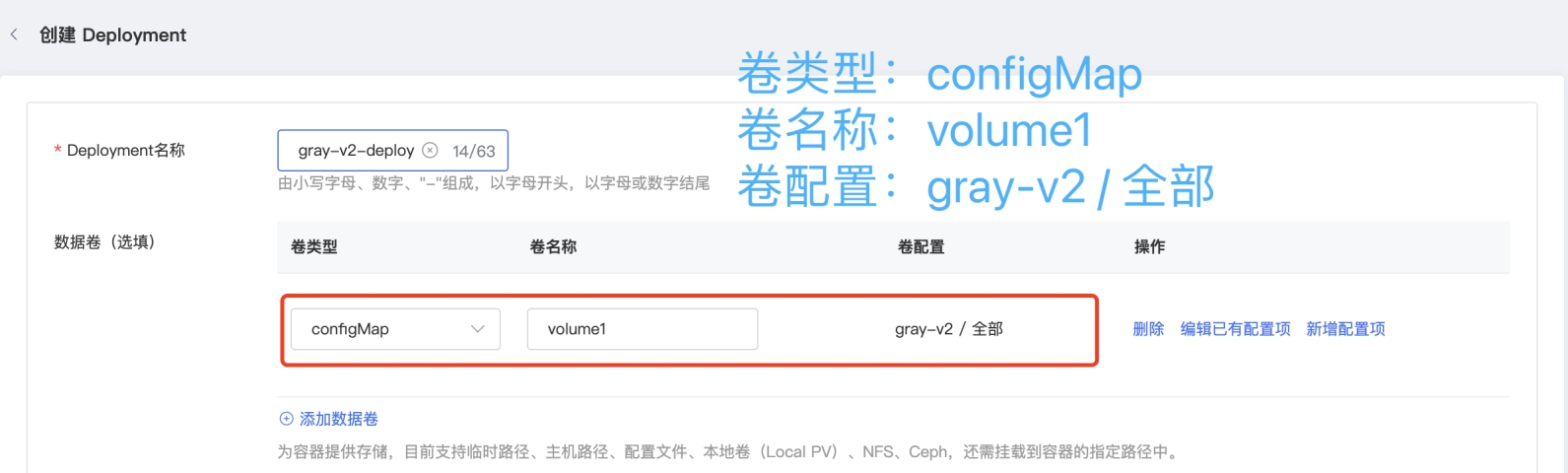

配置数据卷：

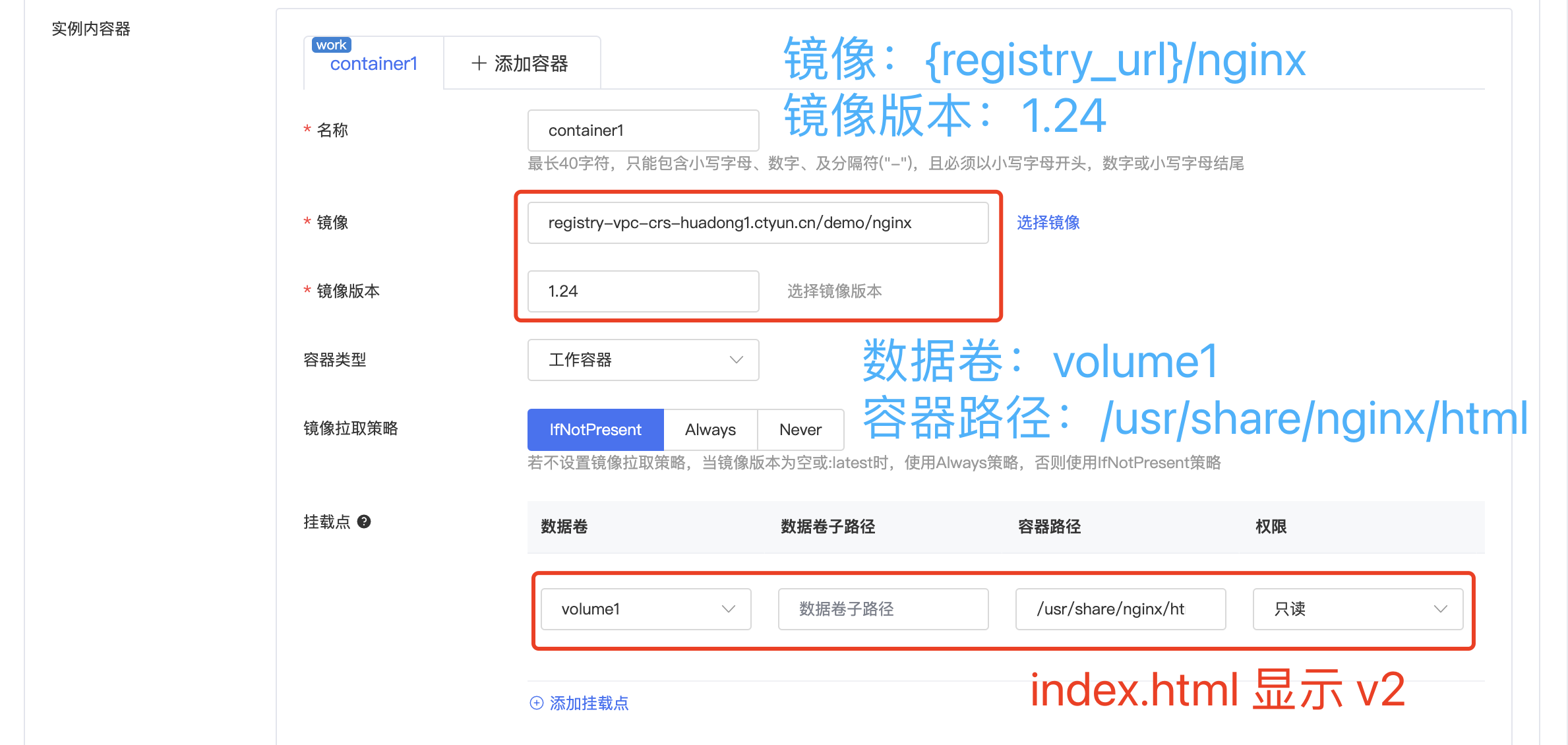

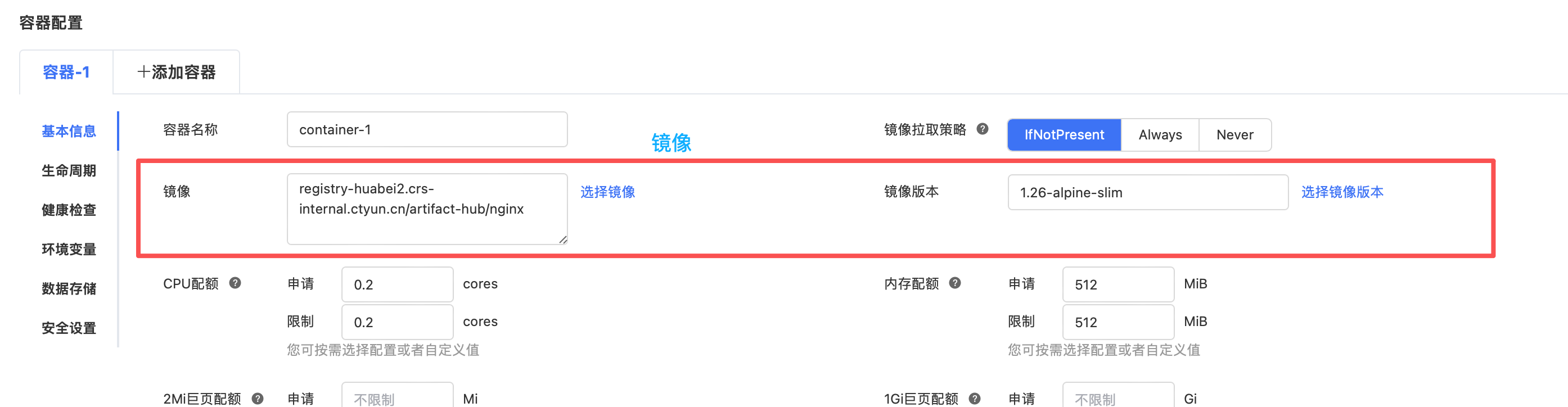

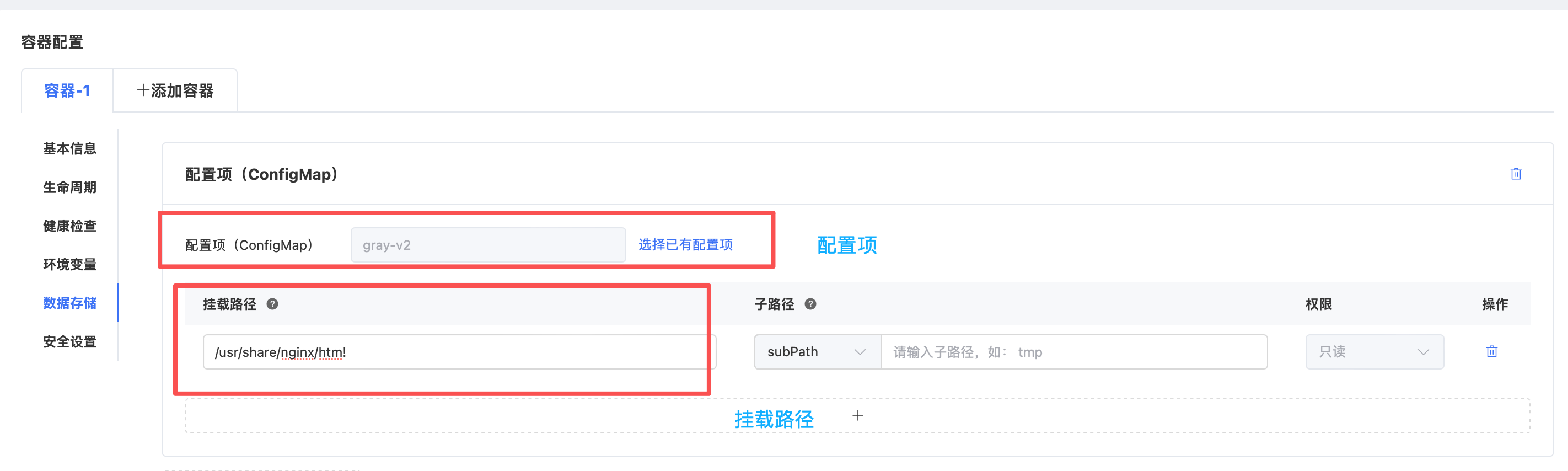

配置镜像和挂载卷：

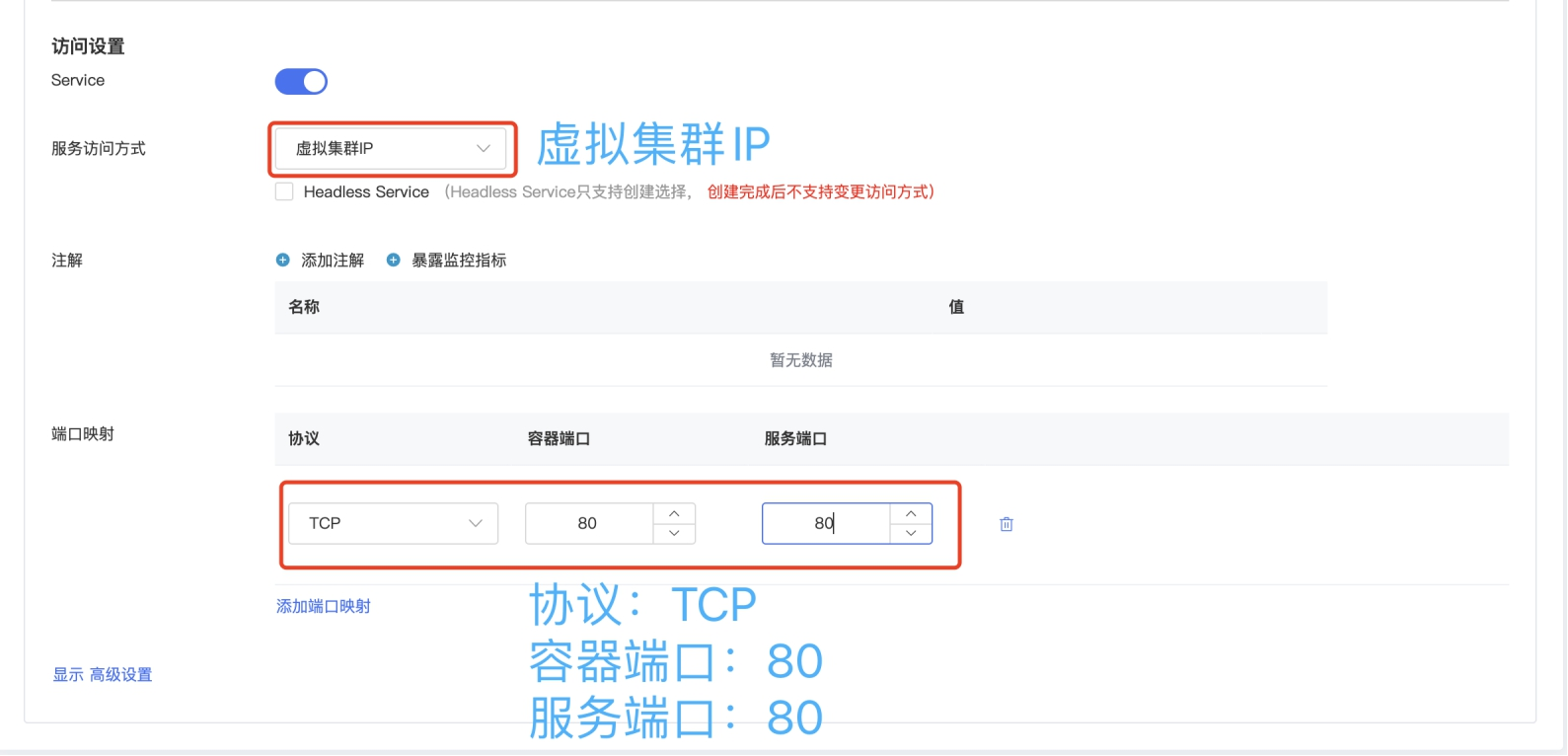

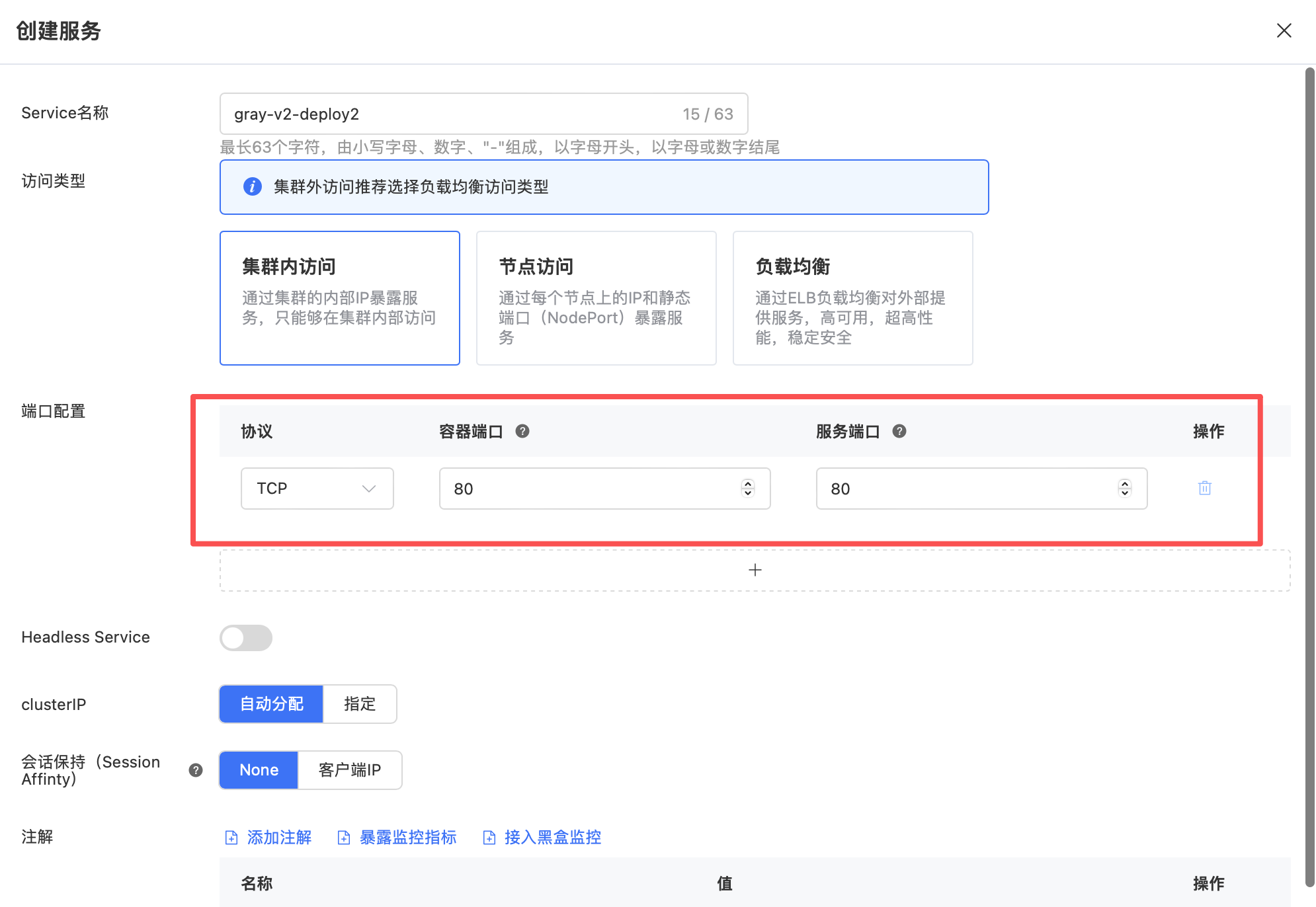

访问配置：

步骤3：灰度发布新版本

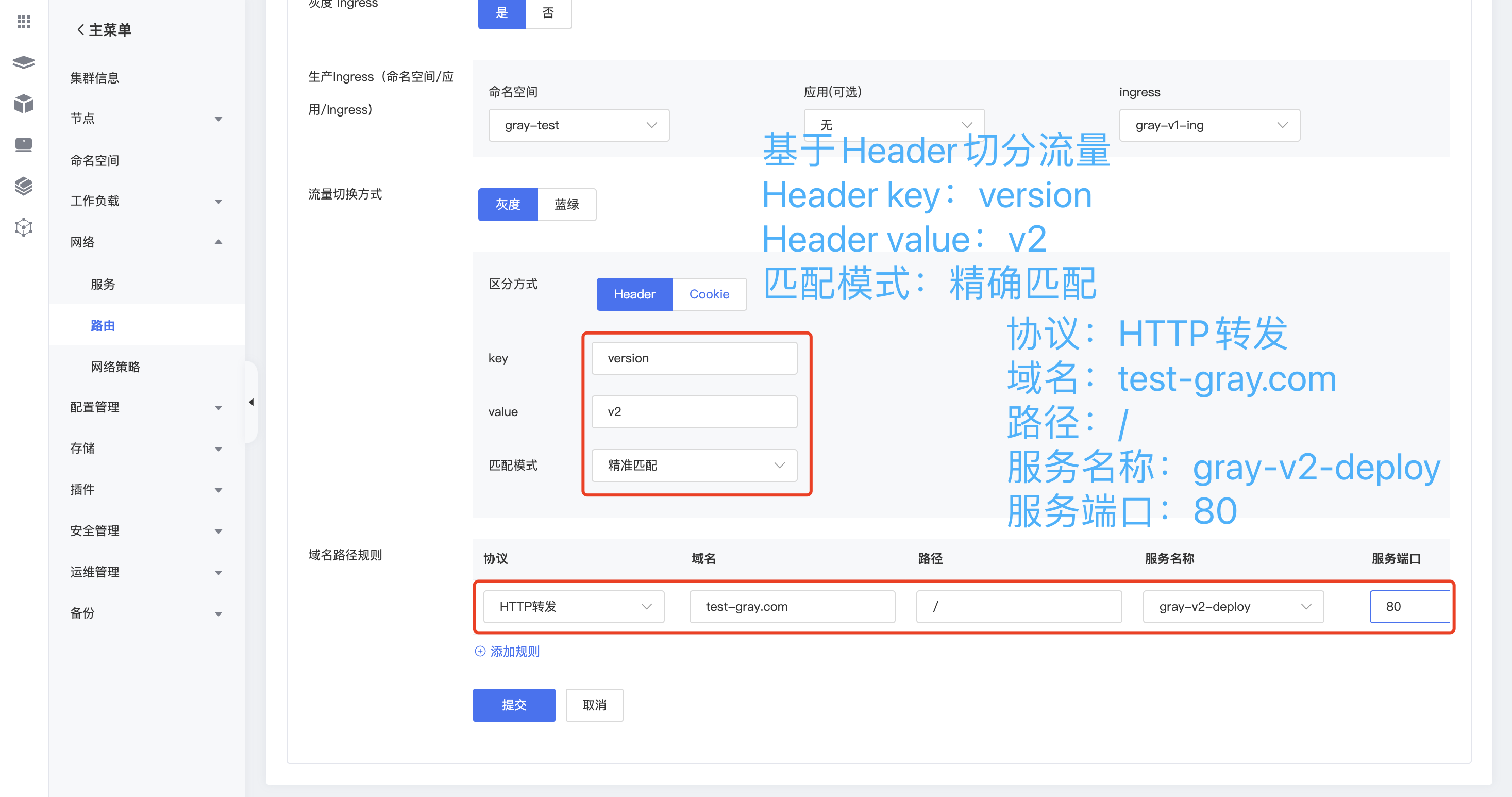

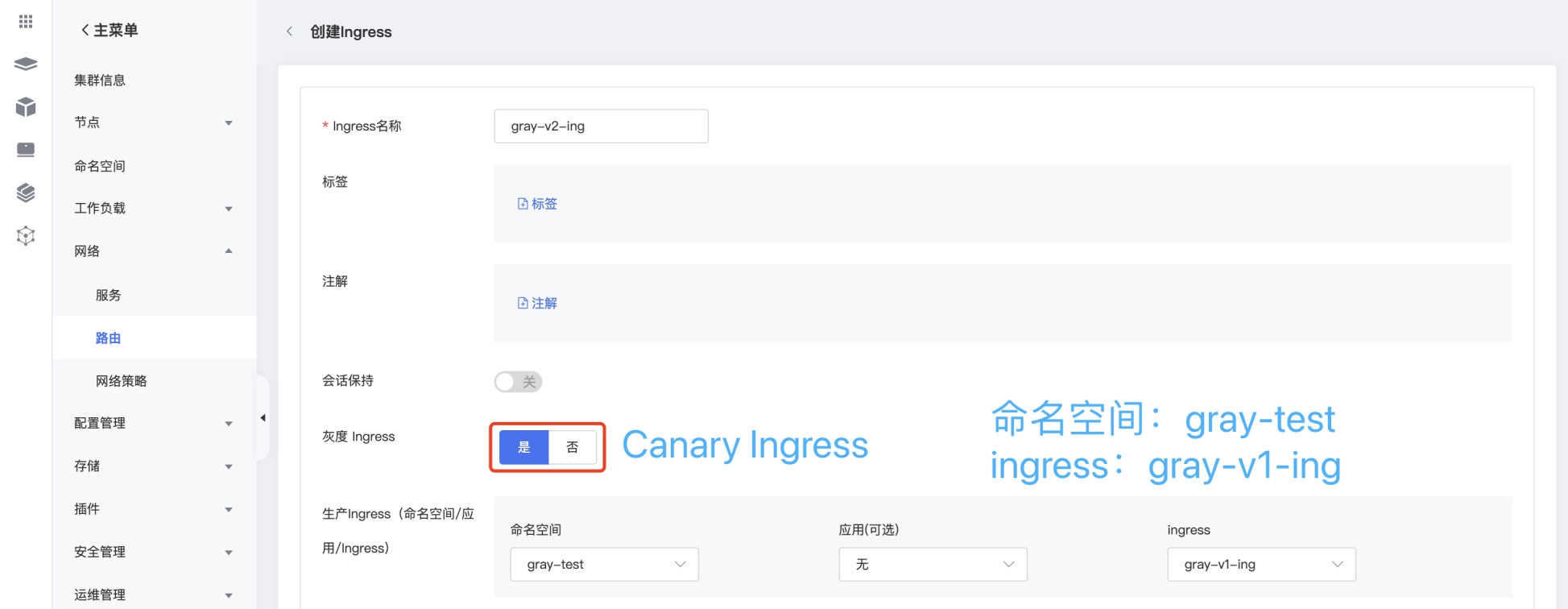

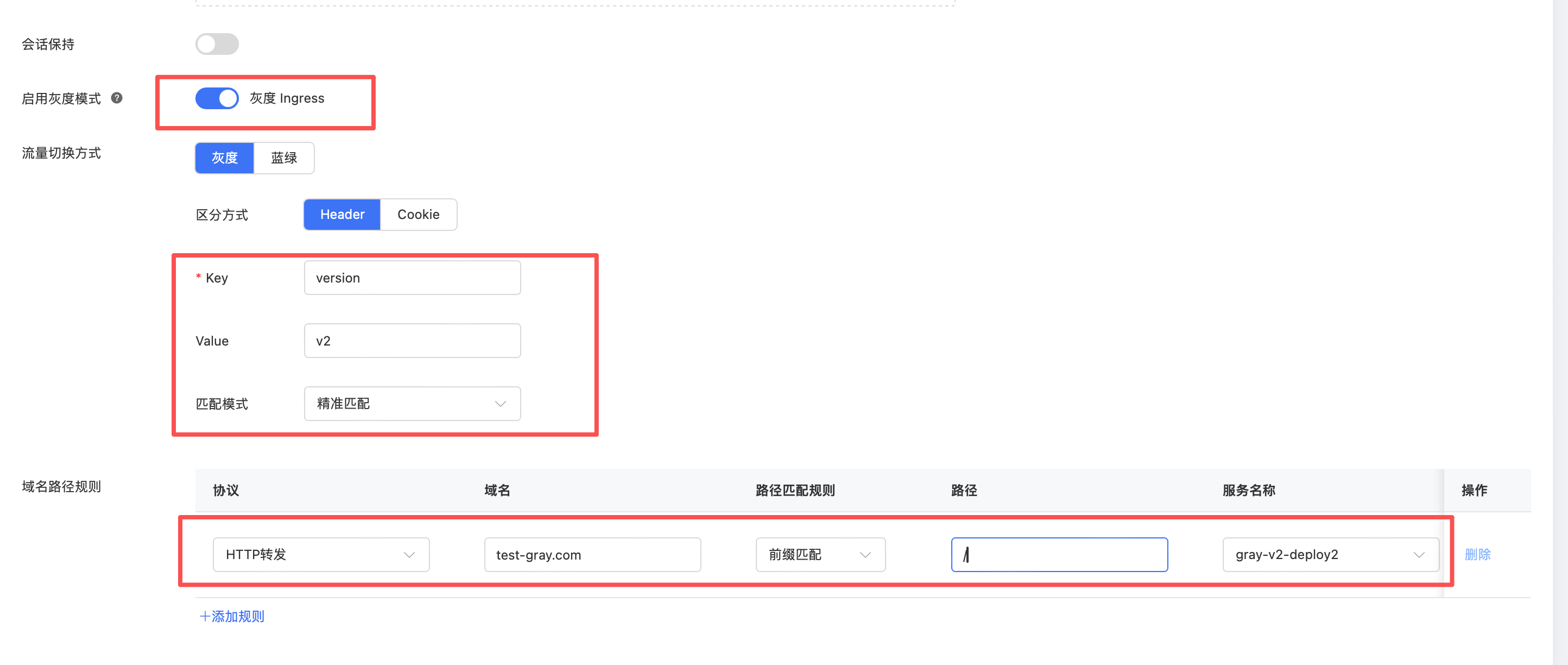

• 基于Header创建Canary Ingress gray-v2-ing

apiVersion: "networking.k8s.io/v1"
kind: "Ingress"
metadata:
  annotations:
    kubernetes.io/ingress.class: "nginx-ingress-controller"
    nginx.ingress.kubernetes.io/canary: "true" # 启用Canary
    nginx.ingress.kubernetes.io/canary-by-header: "version"
    nginx.ingress.kubernetes.io/canary-by-header-value: "v2" # Header中包含version且值为v2的请求转发到此Canary Ingress
  labels:
    ingressName: "gray-v1-ing"
    ingressNamespace: "gray-test"
  name: "gray-v2-ing"
  namespace: "gray-test"
spec:
  rules:
  - host: "test-gray.com" # 域名
    http:
      paths:
      - backend:
          service:
            name: "gray-v2-deploy" # 指定后端服务为gray-v2-deploy
            port:
              number: 80
        path: "/" # 路径
        pathType: "Prefix"

执行命令进行访问测试：

# curl http://<EXTERNAL_IP> -H 'Host: test-gray.com'
v1
# curl http://<EXTERNAL_IP> -H 'Host: test-gray.com' -H 'version: v2'
v2
# curl http://<EXTERNAL_IP> -H 'Host: test-gray.com'
v1
# curl http://<EXTERNAL_IP> -H 'Host: test-gray.com' -H 'version: v2'
v2

其中，<EXTERNAL_IP>为Nginx Ingress对外暴露的IP。可以看出，仅当Header中包含version且值为v2的流量已切分到新版本服务。

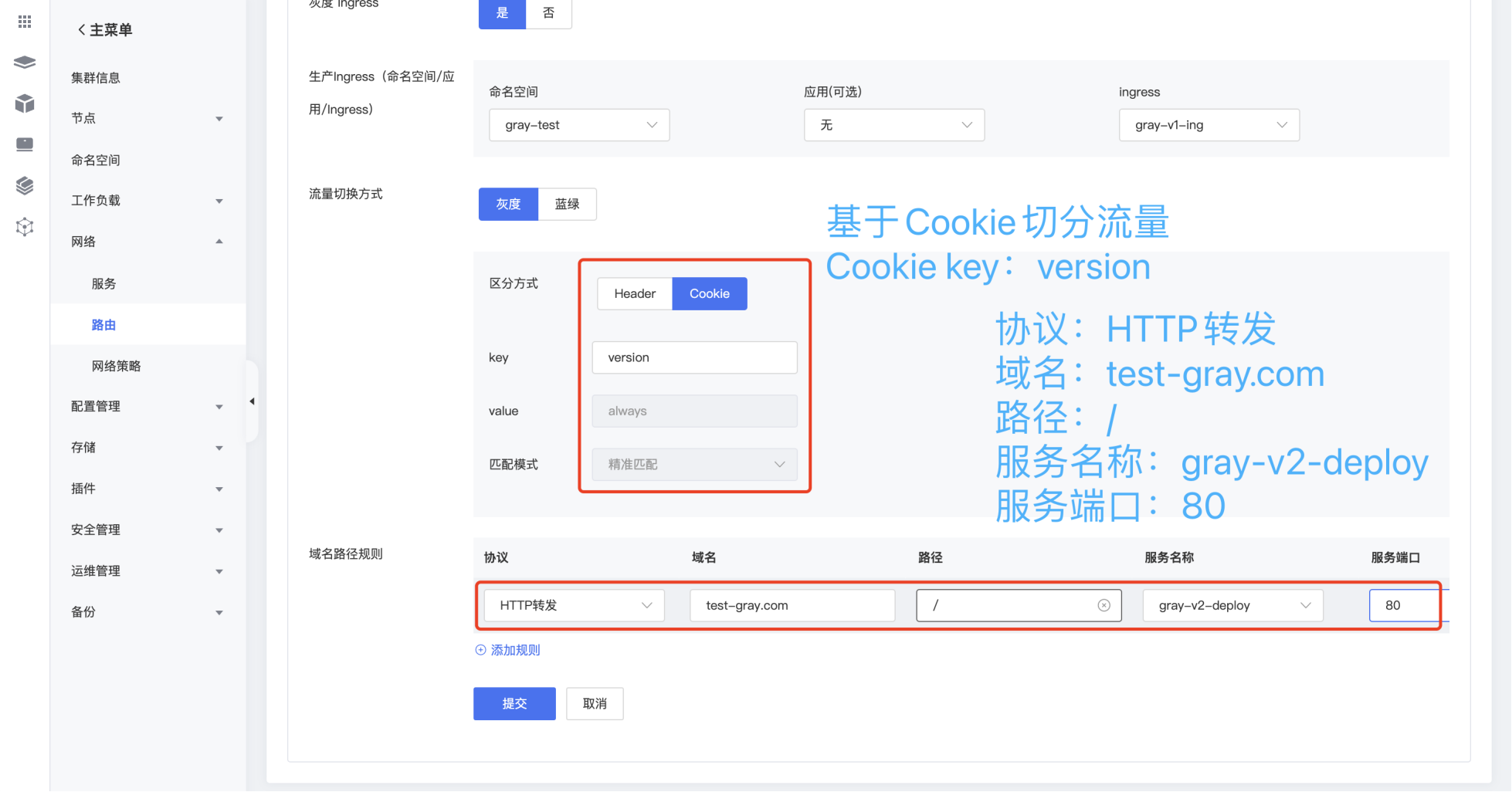

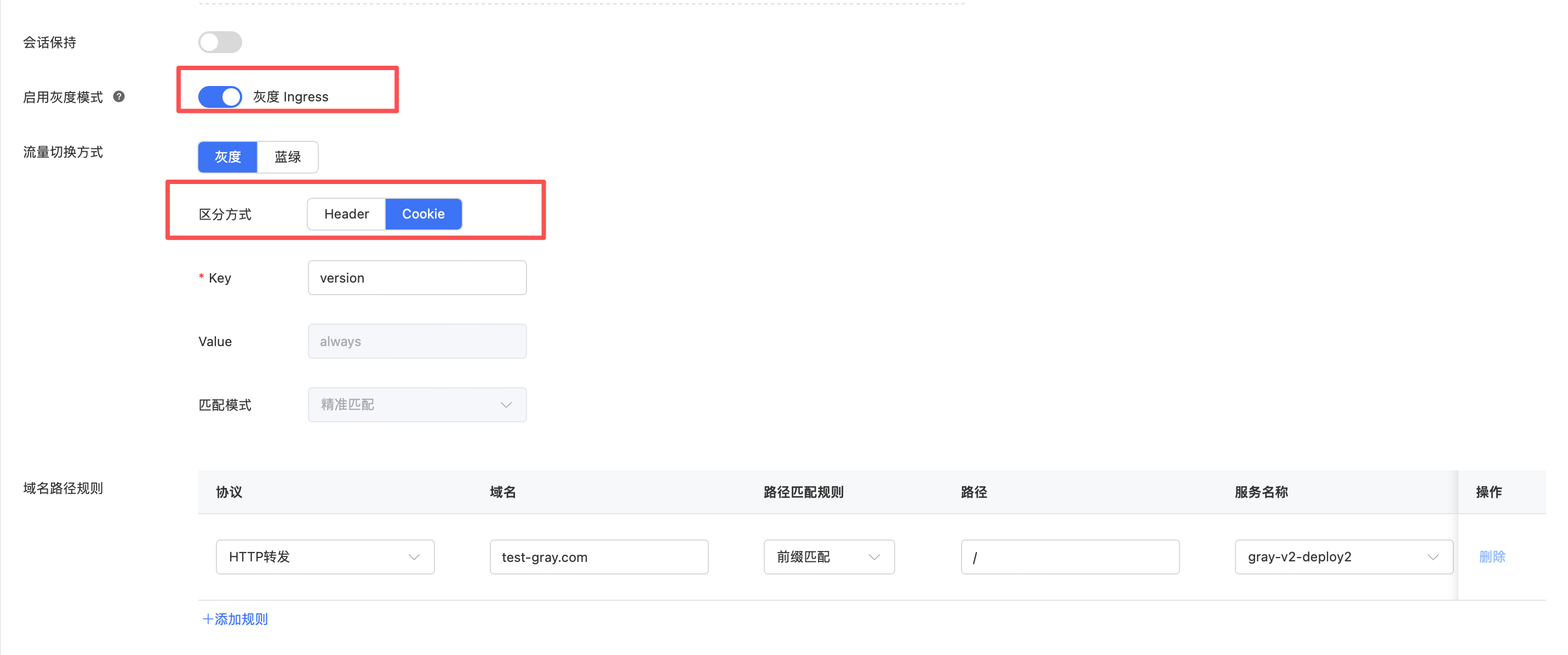

• 基于Cookie创建Canary Ingress gray-v2-ing

apiVersion: "networking.k8s.io/v1"
kind: "Ingress"
metadata:
  annotations:
    kubernetes.io/ingress.class: "nginx-ingress-controller"
    nginx.ingress.kubernetes.io/canary: "true" # 启用Canary
    nginx.ingress.kubernetes.io/canary-by-cookie: "version" # Cookie中包含version且值为alway的请求转发到此Canary Ingress
  labels:
    ingressName: "gray-v1-ing"
    ingressNamespace: "gray-test"
  name: "gray-v2-ing"
  namespace: "gray-test"
spec:
  rules:
  - host: "test-gray.com" # 域名
    http:
      paths:
      - backend:
          service:
            name: "gray-v2-deploy" # 指定后端服务为gray-v2-deploy
            port:
              number: 80
        path: "/" # 路径
        pathType: "Prefix"

执行命令进行访问测试：

# curl http://<EXTERNAL_IP> -H 'Host: test-gray.com'
v1
# curl http://<EXTERNAL_IP> -H 'Host: test-gray.com' --cookie 'version=always'
v2
# curl http://<EXTERNAL_IP> -H 'Host: test-gray.com'
v1
# curl http://<EXTERNAL_IP> -H 'Host: test-gray.com' --cookie 'version=always'
v2

其中，<EXTERNAL_IP>为Nginx Ingress对外暴露的IP。可以看出，仅当Cookie中包含version且值为always的流量已切分到新版本服务。

步骤4：下线旧版本Service v1

• 将常规Ingress gray-v1-ing 的服务名称改为gray-v2-deploy
• 删除Canary Ingress gray-v2-ing
• 删除旧无状态应用 gray-v1-deploy 和配置项 gray-v1

场景二：将一定比例的流量切分到新版本

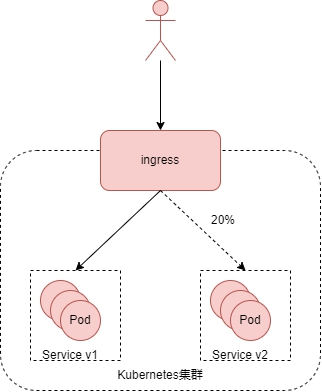

应用运行了一套对外提供7层服务的Service v1，现需发布新版本Service v2。应用希望将20%的流量灰度到Service v2，待稳定运行后，逐步全量切到Service v2，平滑下线Service v1。示意图如下：

步骤1：部署旧版本Service v1和常规Ingresss

同 “场景一：将匹配的业务流量切分到新版本”

步骤2：部署新版本Service v2

同 “场景一：将匹配的业务流量切分到新版本”

步骤3：灰度发布新版本

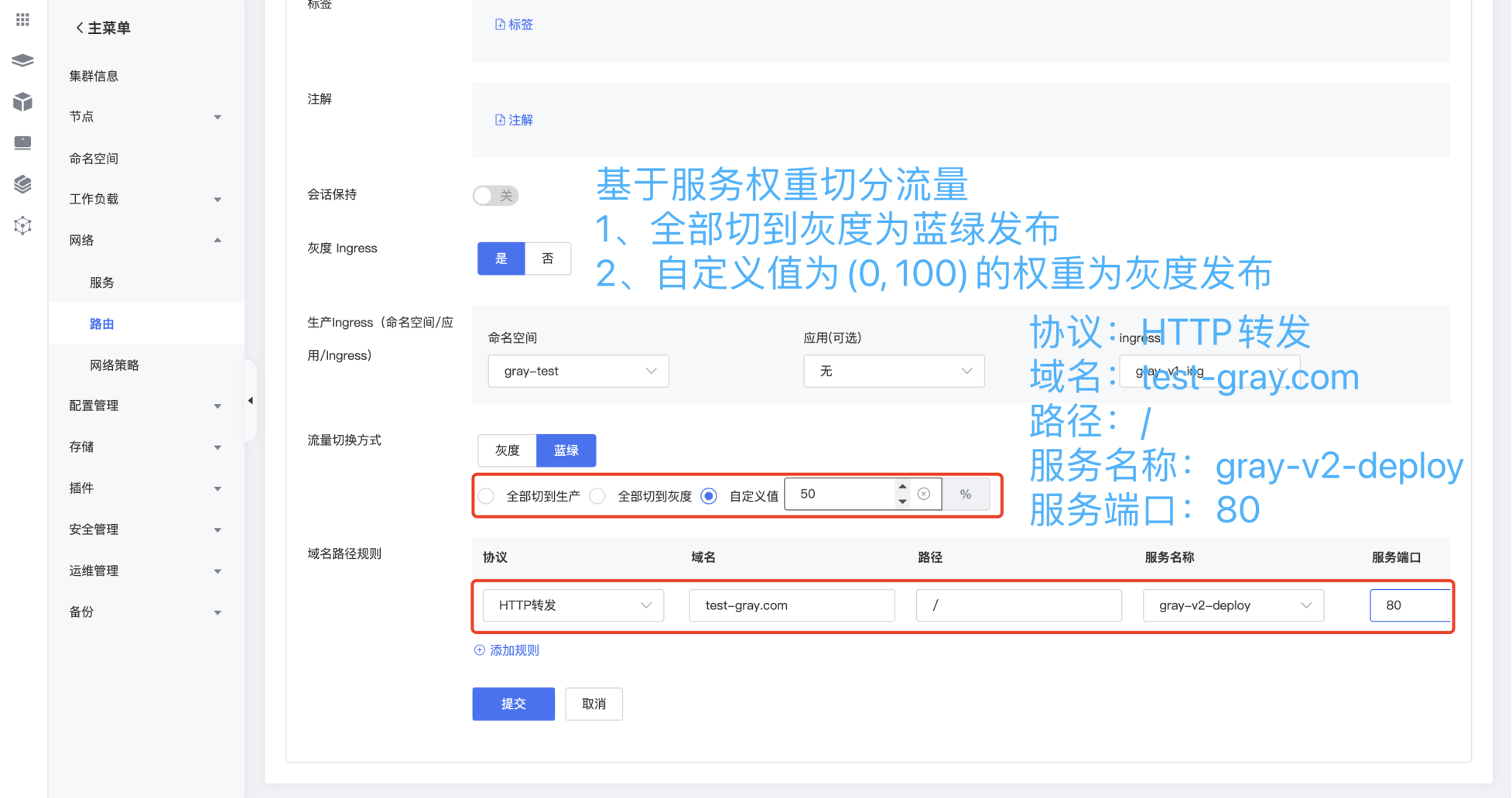

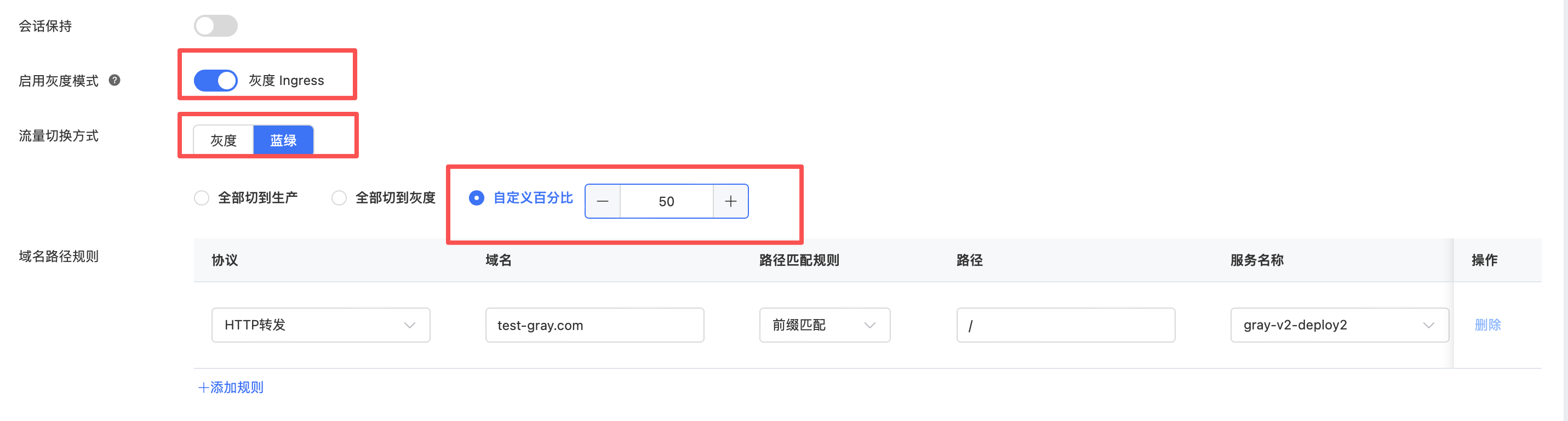

基于服务权重创建Canary Ingress gray-v2-ing

apiVersion: "networking.k8s.io/v1"
kind: "Ingress"
metadata:
  annotations:
    kubernetes.io/ingress.class: "nginx-ingress-controller"
    nginx.ingress.kubernetes.io/canary: "true" # 启用Canary
    nginx.ingress.kubernetes.io/canary-weight: "50" # 50%的请求转发到此Canary Ingress
  labels:
    ingressName: "gray-v1-ing"
    ingressNamespace: "gray-test"
  name: "gray-v2-ing"
  namespace: "gray-test"
spec:
  rules:
  - host: "test-gray.com" # 域名
    http:
      paths:
      - backend:
          service:
            name: "gray-v2-deploy" # 指定后端服务为gray-v2-deploy
            port:
              number: 80
        path: "/" # 路径
        pathType: "Prefix"

执行命令进行访问测试：

# for i in {1..10}; do curl http://<EXTERNAL_IP> -H 'Host: test-gray.com'; done;
v2
v2
v2
v2
v1
v1
v1
v2
v1
v2

其中，<EXTERNAL_IP>为Nginx Ingress对外暴露的IP。可以看出，有近50%的流量切分到新版本服务，当请求的数量越多时比例会越接近50%。

步骤4：下线旧版本Service v1

• 将常规Ingress gray-v1-ing 的服务名称改为gray-v2-deploy
• 删除Canary Ingress gray-v2-ing
• 删除旧无状态应用 gray-v1-deploy 和配置项 gray-v1
