网络模型

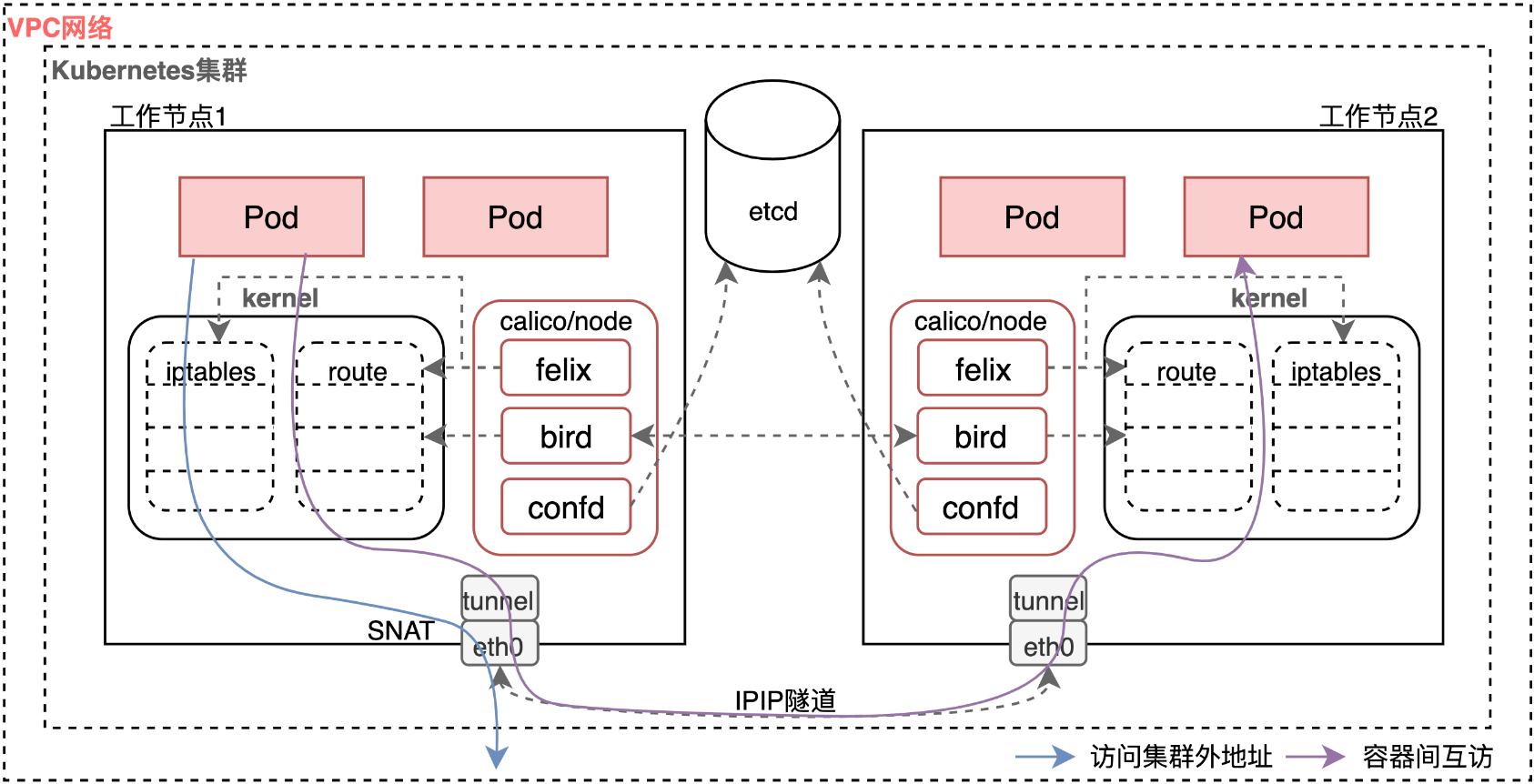

Calico IPIP隧道网络在节点网络基础上通过IPIP隧道技术构建独立于节点网络平面的容器网络平面。Calico的felix组件提供容器网络接口管理、主机路由管理和ACL管理等功能，brid组件则将本节点容器路由通过BGP协议广播告知其它集群节点。容器跨主机报文走IPIP隧道，发给目的容器的IP报文被封装成发给目的节点的IP报文进行隧道传输，这类解封包虽然有性能损耗，但具有通用性强、互通性强、支持NetworkPolicy等优势，可以满足大多数对容器网络性能要求不高及没有VPC互通需求的场景。

说明
1、节点内Pod间通信：同节点的Pod间通信直接通过本节点路由直接转发；
2、跨节点Pod间通信：跨节点Pod间的通信通过IPIP隧道封装后，转发到对端节点上；
3、Pod访问集群外地址：Pod访问集群外地址通过路由转发并SNAT出去。

优缺点

Calico IPIP隧道容器网络优点如下：

1. 基于节点网络构建的覆盖（overlay）容器网络，通用性强，不占用VPC资源；
2. 支持网络策略NetworkPolicy和带宽限制；
3. 结合BGP Route Reflector，支持大规模组网。

缺点如下：

1. IPIP隧道解封包存在性能损耗；
2. Pod不能与VPCE内集群外资源互通；
3. LoadBlance类型service无法直通Pod，需经NodePort转发，存在性能损耗；
4. 容器流量绕过安全组，不受安全组管理。

应用场景

Calico IPIP隧道容器网络适用如下场景：

1. 性能要求不高：由于引入了额外的IPIP隧道封包解包，相对于cubecni容器网络存在大约5%-15%性能损失，适用于对性能要求不是特别高的业务场景，例如访问量不大的管理后台服务等；
2. 大规模组网：由于构建的覆盖（overlay）容器网络不占用任何VPC资源，所以在容器网络层面，集群节点数不受VPC资源限制；BGP Peer默认使用全互联模式，为减少节点数上升对BGP连接数的指数级消耗，当节点数大于100时，可使用路由反射模式，引入中心化的路由反射节点，将BGP连接数增长降为O(N)增长，最大可支持1000节点规模。

容器IP地址段分配

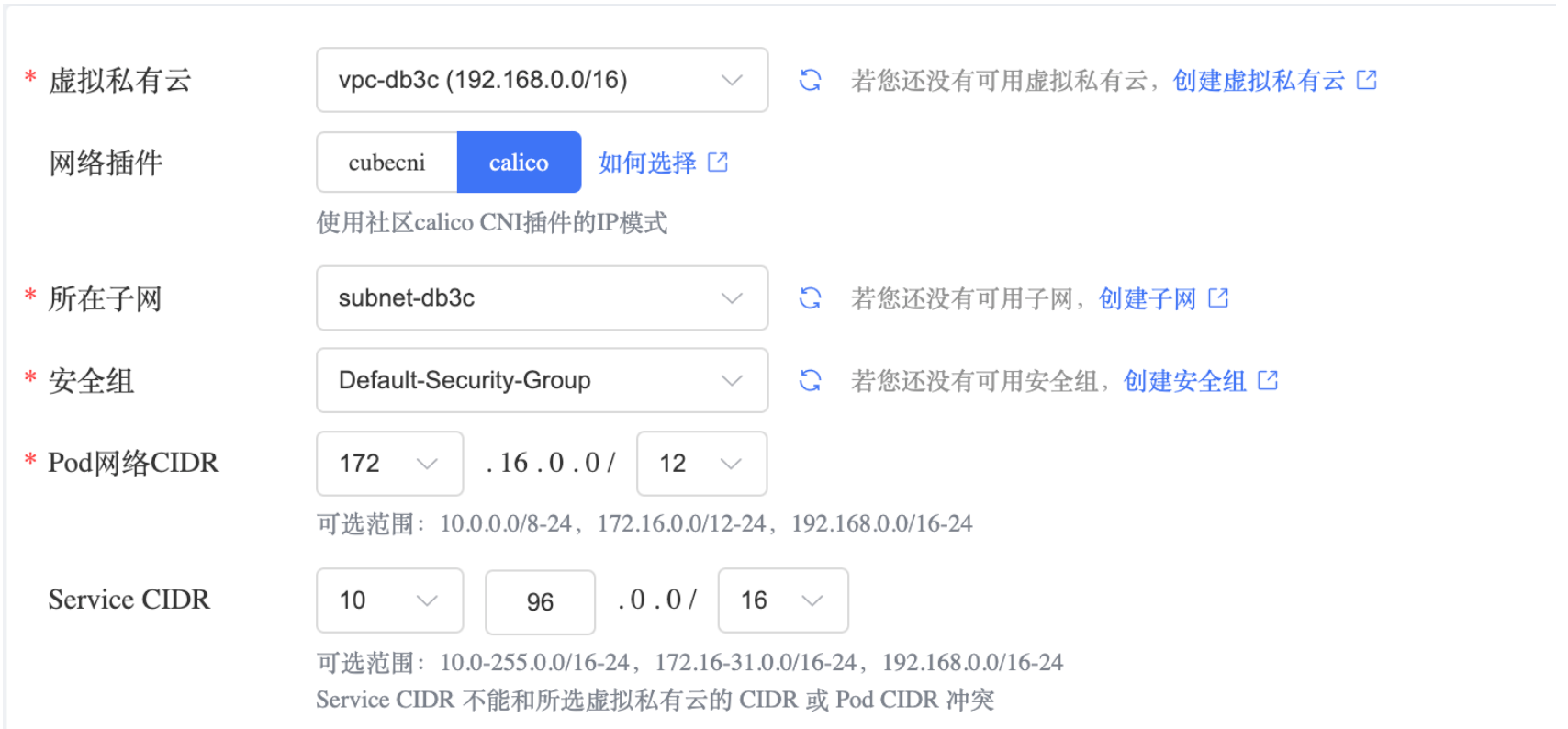

订购使用Calico容器网络插件的集群时，由于pod网段限制了节点和pod规模，建议选择使用一个大网段。如下所示，把172.16.0.0/12作为Pod网段：

集群创建时，云容器引擎使用该网段作为Calico的私有IP地址池，如下所示：

节点网段由kube-controller-manager分配，默认每个节点会分配到一个掩码为24的地址段，可分配网段数直接决定集群节点规模上限，例如pod网段为172.16.0.0/18，则支持添加256个节点。若不考虑其它资源限制，单个节点理论上最多可创建256个Pod。

可以通过以下方式查看节点分配的pod网段：

[root@CCSEAGENT-vmAggbkVfL paasdp]# kubectl get no ccseagent-vmAggbkVfL -ojsonpath='{.spec.podCIDR}'
172.16.13.0/24

网段规划建议

集群网络网段分为节点网络、容器网络和服务网络，在规划这三种网络的网段时需考虑如下要点：

1. 为避免地址冲突，三个网络的网段不能重叠，容器网段和服务网段不能与VPC网段重叠；
2. 结合集群规模选择合适的网段，节点所属子网的空闲IP数直接限制了集群可添加节点数，容器网段大小直接限制了可创建的Pod总数，服务网段大小直接限制了可创建的Service总数；
3. 单个节点可创建Pod总数还与其它配置相关，如Pod request总量等。

网络访问示例

创建一个使用Calico容器网络插件的集群，然后创建一个Deployment：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-demo
  namespace: default
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx-demo
  template:
    metadata:
      labels:
        app: nginx-demo
    spec:
      containers:
      - image: registry-vpc-crs-huadong1.ctyun.cn/library/nginx-photon:v1.8.6
        name: demo

查看对应的Pod：

[root@CCSEAGENT-vmAggbkVfL paasdp]# kubectl get po -l app=nginx-demo -owide
NAME                          READY   STATUS    RESTARTS   AGE   IP             NODE                   NOMINATED NODE   READINESS GATES
nginx-demo-58656854f4-7nvmn   1/1     Running   0          48s   172.16.13.22   ccseagent-vmAggbkVfL   <none>           <none>
nginx-demo-58656854f4-j88mx   1/1     Running   0          48s   172.16.19.17   ccseagent-vmBubacp2   <none>           <none>

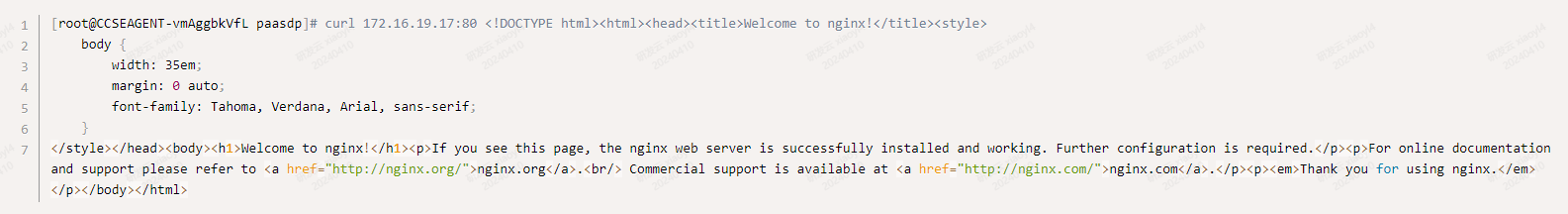

在集群内部节点或Pod内，都能直接访问Pod。如下所示，节点直接访问Pod:

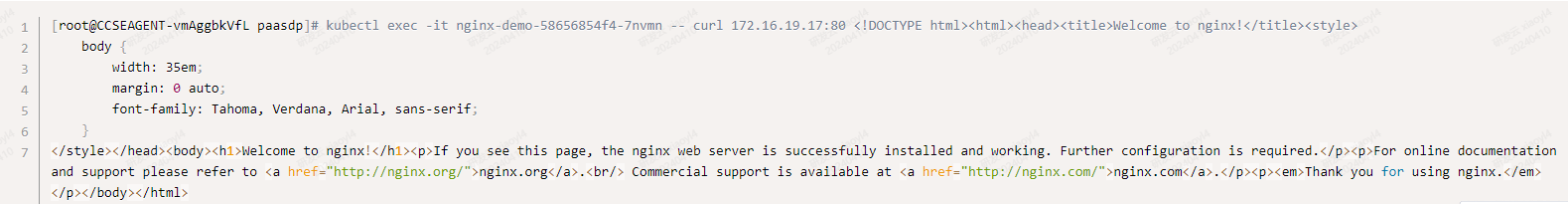

如下所示，Pod直接访问Pod:

因为Calico容器网络不支持集群外部网络与容器IP直通，所以在同个VPC下集群外云主机直接访问Pod的IP，会发现访问不通。
