客户端真实源IP地址可以用于分析网站流量和用户行为。通过分析来源IP地址，可以了解用户的地理位置、浏览器偏好和其他用户行为指标。这些数据可以用于优化网站设计、定位目标受众和改善用户体验。
在容器化场景下，客户端和容器服务端之间可能存在多种代理服务器，外部请求在经过多次转发后，容器中服务无法获取到客户端真实源IP。
场景介绍
不同请求类型，获取客户端真实IP说明如下：
| 类型 |
说明 |
|---|---|
| HTTP/HTTPS请求 | 通过在ELB监听器开启X-Forwarded-For，业务应用可以通过X-Forwarded-For头部提取到源地址，从而获得客户端真实IP。 |
| TCP请求 | 通过在后端主机配置TOA插件获取客户端的真实源IP地址。TOA是操作系统的内核模块，需要在ELB后端主机中安装TOA插件，以实现后端主机可获取客户端真实源IP地址的目的。 |
对于HTTP/HTTPS请求，具体实现分为以下两类：
| 服务类型 |
说明 |
|---|---|
| 负载均衡 | ELB访问方式，是通过弹性负载均衡ELB产品来实现负载均衡。通过创建LoadBalancer SVC时，指定注解方式开启X-Forwarded-For。当通过ELB访问工作负载时，可以通过X-Forwarded-For头部提取到源地址。 |
| 节点端口（NodePort） | NodePort访问方式，是将容器端口映射到节点端口，实现获取客户端源IP有以下方式： 当配置SVC外部流量策略为Local时，表示请求不经过转发，可以获取客户端源ip； 当配置SVC外部流量策略为Cluster时，需要通过手动创建监听器及后端主机组，开启X-Forwarded-For实现。 |
前提条件
已创建工作负载，确认容器内服务端口
已创建负载均衡器，可参考：创建负载均衡器
集群组件ccse-cloud-controller-manager（命名空间kube-system下）版本需大于等于v1.0.4，版本可通过查看组件使用的镜像确认
HTTP/HTTPS请求获取客户端真实源IP地址
负载均衡SVC
SVC创建
- 登录“云容器引擎”管理控制台；
- 在集群列表页点击进入指定集群；
- 进入主菜单**“网络”-“服务”，点击”创建服务“**，进入创建页，进行以下配置：
| 配置项 |
说明 |
|---|---|

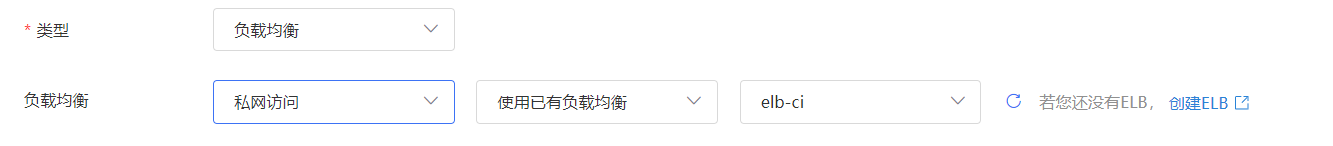

| 类型 | 选择"负载均衡" |
| 负载均衡 | 选择已建负载均衡器名称 |

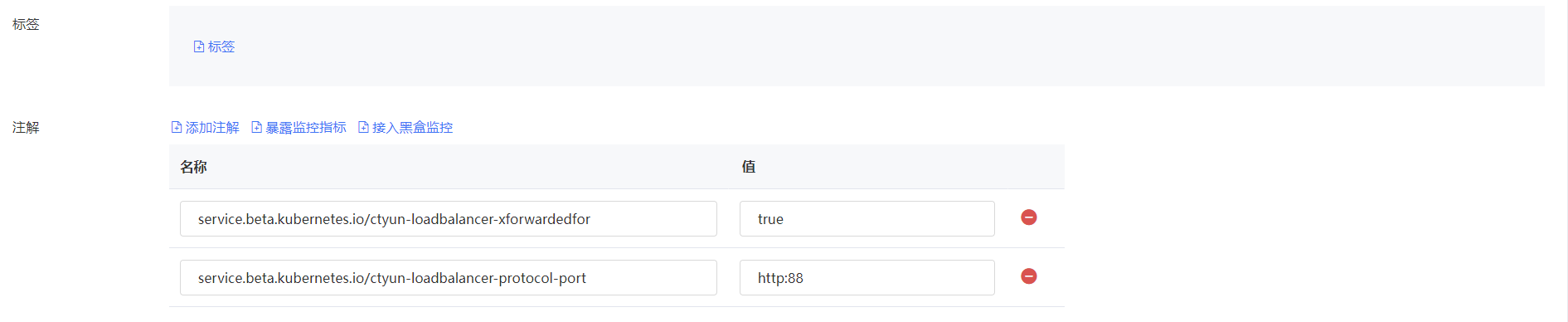

| 注解 | 1、点击“添加注解” 2、注解类型选择“天翼云注解”，注解名称选择“service.beta.kubernetes.io/ctyun-loadbalancer-xforwardedfor”，值为“true”，点击“添加” 3、注解类型选择“天翼云注解”，注解名称选择“service.beta.kubernetes.io/ctyun-loadbalancer-protocol-port”，值为“{PORTOCOL}:{PORT}”，点击“添加” 4、如果是https监听，需要添加指定https证书的注解，注解类型选择“天翼云注解”，注册名称选择“service.beta.kubernetes.io/ctyun-loadbalancer-ssl-cert”,值为https证书的id，点击添加 |
| 端口映射 | 1、填入正确的工作负载容器内端口 2、服务端口填入上一步注解中定义的监听器端口，比如这里配置为88 |
| 工作负载绑定 | 选择需要获取客户端真实ip的工作负载类型、名称 |
说明{PROTOCOL}:{PORT}中，PROTOCOL为监听协议，值为http或https；PORT为负载均衡监听器端口，填入一个当前负载均衡器可用端口，比如http:88；https证书的id可从天翼云负载均衡控制台证书列表中获取
-
配置完成后，点击“提交”
-
负载均衡SVC创建完成后，到负载均衡控制台，选择指定负载均衡器，查看详情如下：
| 说明 | |
|---|---|

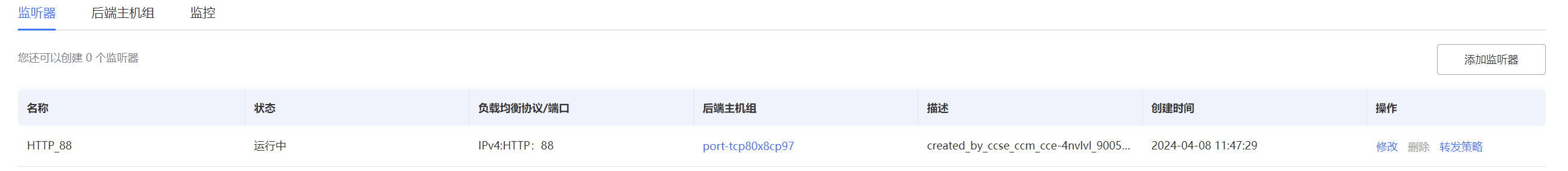

| 监听器 | 监听器会新增一条HTTP_88的记录，并已开启“通过X-Forwarded-For获取客户端IP” |
| 后端主机组 | 后端主机组新增关联监听器HTTP_88的记录 |
访问验证
以工作负载为nginx为例：
- 进入负载详情，查看pod日志，打开自动刷新；
- 本地请求访问工作负载，比如http://117.88..:88/
- 查看pod日志，从nginx access.log可以看到请求记录，下面124.127.58.**即为本机ip地址，可获取客户端真实ip
192.168.0.17 - - [08/Apr/2024:06:30:14 +0000] "GET / HTTP/1.1" 304 0 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/121.0.0.0 Safari/537.36" "124.127.58.**"
节点端口（NodePort）SVC
当选择服务类型为“节点端口”，即NodePort类型SVC，有以下两种获取客户端源IP方式：
- 配置SVC外部流量策略，即Service的spec.externalTrafficPolicy，配置为Local。
该方式下外部请求就只会被代理到本地 endpoints 而不会被转发到其它节点，这样就保留了原来的IP 地址。 - 该模式下客户端只能访问pod所在的node节点，无法使用其他node节点访问服务。
- 配置SVC外部流量策略仍为Cluster，创建SVC之后，需要在负载均衡器中手动创建监听器及后端主机组，后端主机组配置为容器节点及端口。
注意cubecni不支持外部流量策略为Local模式
说明该模式下客户端只能访问pod所在的node节点，无法使用其他node节点访问服务
方式一：外部流量策略为Local
创建服务时，选择类型为“节点端口”，外部流量策略为Local：
创建完成后，通过http://{NodeIP}:32767请求工作负载，从nginx access.log可以看到请求记录，下面192.168.0.6即为内网ip地址，可获取客户端真实ip：
192.168.0.6 - - [08/Apr/2024:07:31:25 +0000] "GET / HTTP/1.1" 200 615 "-" "curl/7.79.1" "-"
方式二：外部流量策略为Cluster、手动配置负载均衡

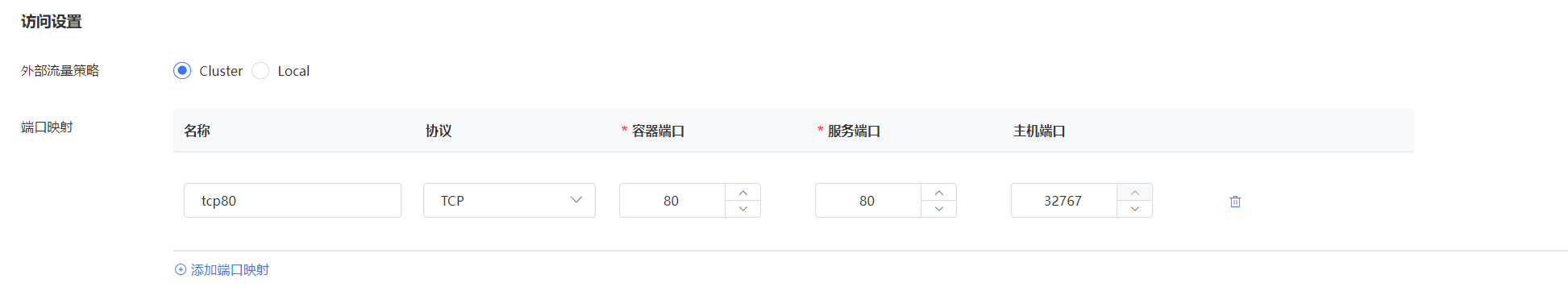

1、创建服务时，选择类型为“节点端口”，外部流量策略为Cluster：
2、进入“负载均衡”控制台，创建负载均衡器或者选择已有负载均衡实例，进行以下操作：
- 点击“添加监听器”，选择协议端口为HTTP类型，填入端口号；打开下方“获取客户端IP”开关：

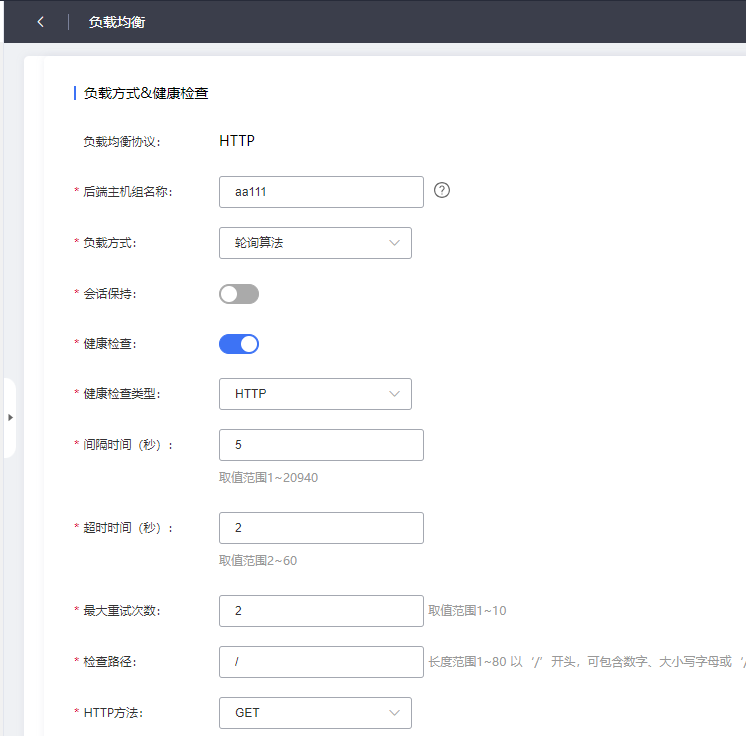

- 点击进入下一步，这里定义后端主机组名称：
- 配置完成，点击“创建”；

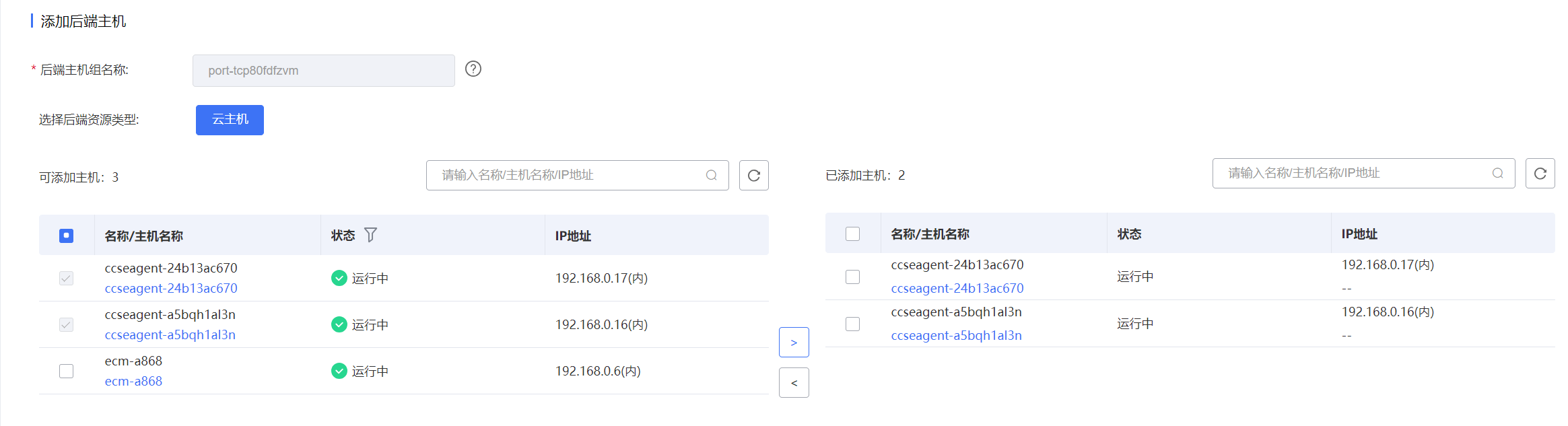

- 进入上一步创建的后端主机组，点击“添加主机”，选择主机为容器集群节点：

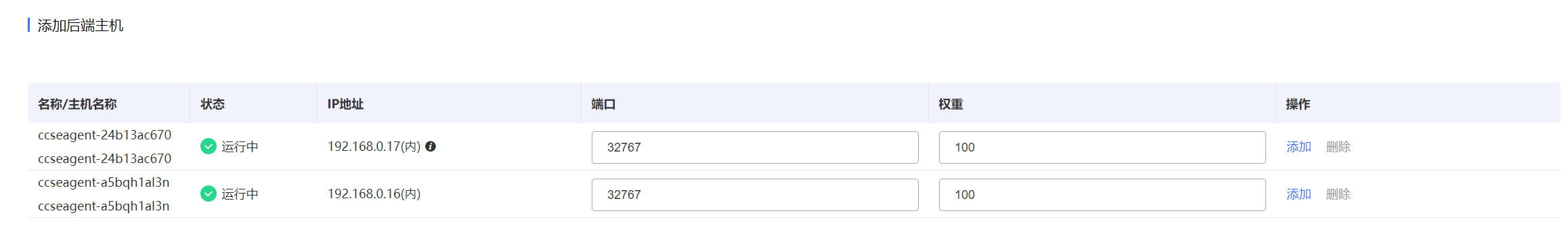

- 点击“下一步”，配置主机端口为步骤1中SVC配置端口，配置权重：
- 点击“确定”，完成主机添加。
3、访问验证
-
本地请求访问工作负载，比如http://117.88..:8088/
-
查看pod日志，从nginx access.log可以看到请求记录，下面124.127.58.**即为本机ip地址，可获取客户端真实ip：
192.168.0.17 - - [08/Apr/2024:07:30:14 +0000] "GET / HTTP/1.1" 304 0 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/121.0.0.0 Safari/537.36" "124.127.58.**"
TCP请求获取客户端真实源IP地址
针对TCP请求，可以通过在后端主机配置TOA插件获取客户端的真实源IP地址，详情可参见：TCP请求获取客户端真实源IP地址
