应用场景

云容器引擎监控体系集成黑盒监控能力，黑盒监控即以用户的身份测试服务的外部可见性，常见的黑盒监控包括HTTP探针、TCP探针等用于检测站点或者服务的可访问性，以及访问效率等。

前提条件

• 已创建集群，具体操作请参见用户指南 ​> 集群管理 ​> 新建集群 章节。若已有集群，无需重复操作。
• 集群已安装ccse-monitor插件，可参考用户指南 ​> 插件 章节。

应用接入黑盒监控

工作负载接入黑盒监控

• 登陆云容器引擎控制台， 点击左侧导航栏中的集群，进入集群列表页。

• 在集群列表中点击需要接入监控的集群，进入集群管理页面。

• 在工作负载菜单中选择一种工作负载，本文以无状态为例：选择 工作负载 > 无状态 > 创建Deployment 进入工作负载创建页面。

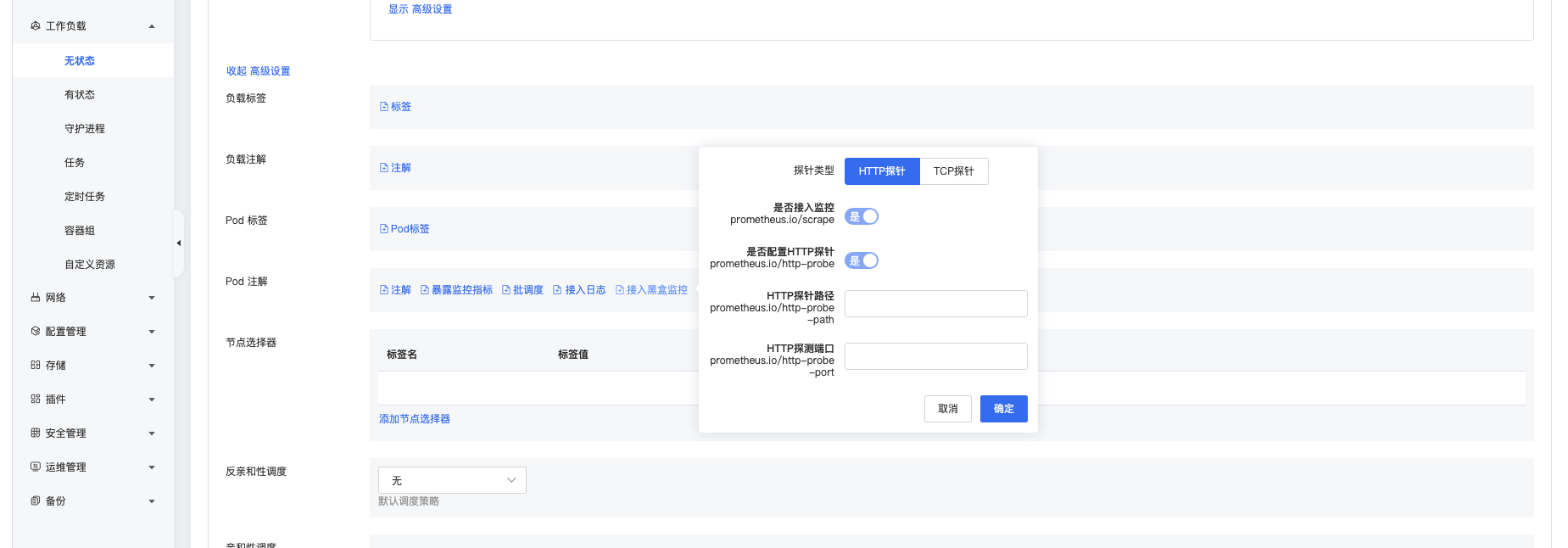

• 点击工作负载选项中的显示 高级设置展开工作负载高级设置，点击接入黑盒监控按钮进入监控注解设置界面。可以选择HTTP探针和TCP探针，填写端口和路径后点击确认就会自动生成相关注解。



• 填写工作负载的其他信息后点击提交 创建工作负载。创建好的工作负载就已经接入黑盒监控了。

服务接入黑盒监控

• 登陆云容器引擎控制台， 点击左侧导航栏中的集群，进入集群列表页。

• 在集群列表中点击需要接入监控的集群，进入集群管理页面。

• 选择网络 > 服务 > 创建服务 进入服务创建页面。

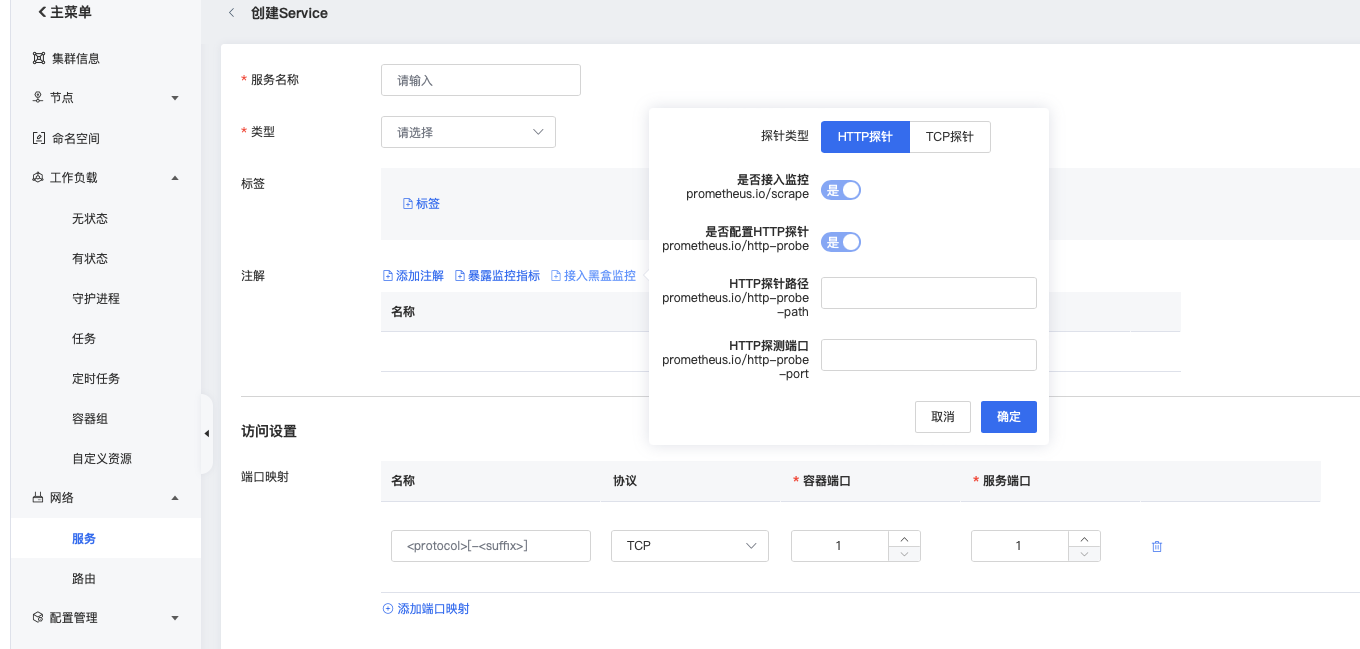

• 点击接入黑盒监控按钮进入监控注解设置界面。可以选择HTTP探针和TCP探针，填写端口和路径后点击确认就会自动生成相关注解。



• 填写服务的其他信息后点击提交 创建服务。创建好的服务就已经接入黑盒监控了。

监控界面查看黑盒监控情况

• 登陆云容器引擎控制台， 点击左侧导航栏中的集群，进入集群列表页。
• 在集群列表中点击需要接入监控的集群，进入集群管理页面。

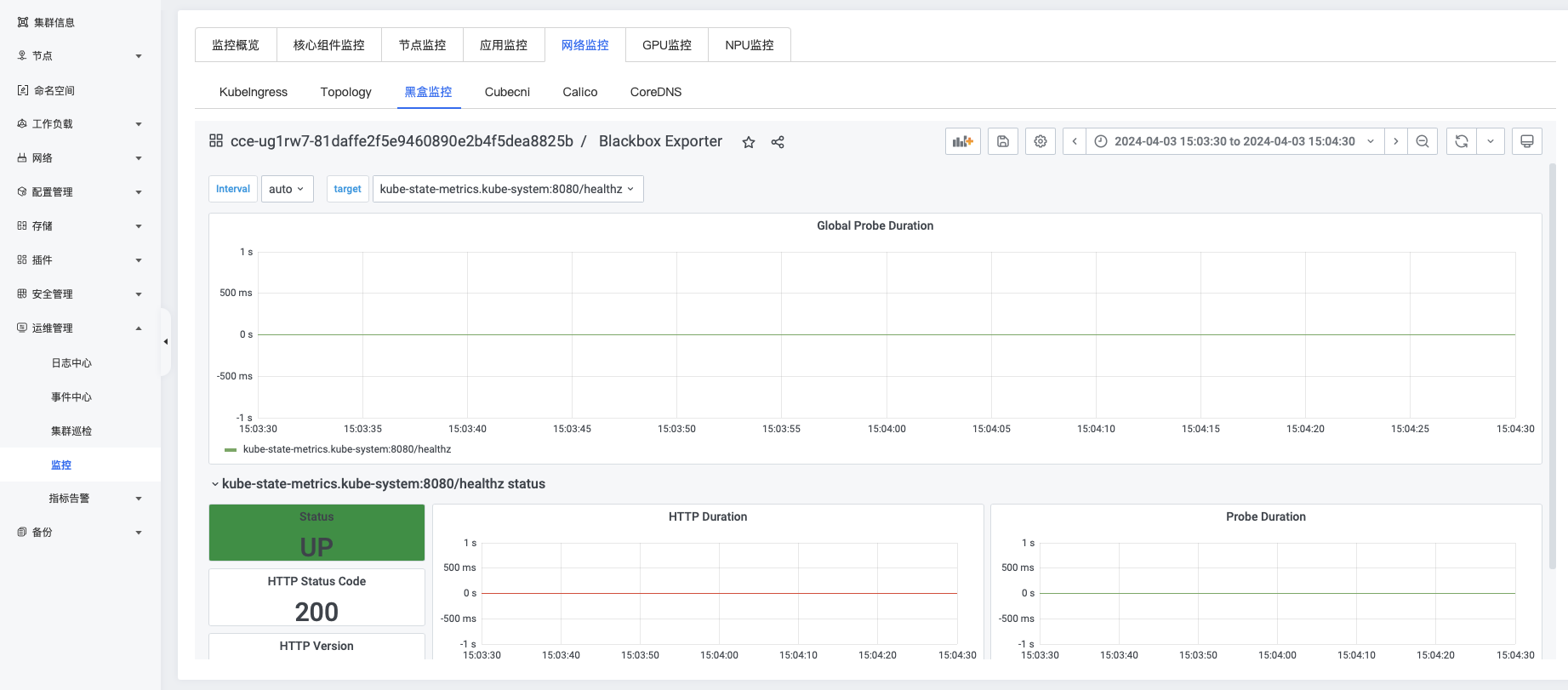

• 选择 运维管理 > 监控 > 网络监控 > 黑盒监控 查看黑盒监控面版，通过target可以选择要查看的应用。


配置黑盒监控告警

• 登陆云容器引擎控制台， 点击左侧导航栏中的集群，进入集群列表页。

• 在集群列表中点击需要接入监控的集群，进入集群管理页面。

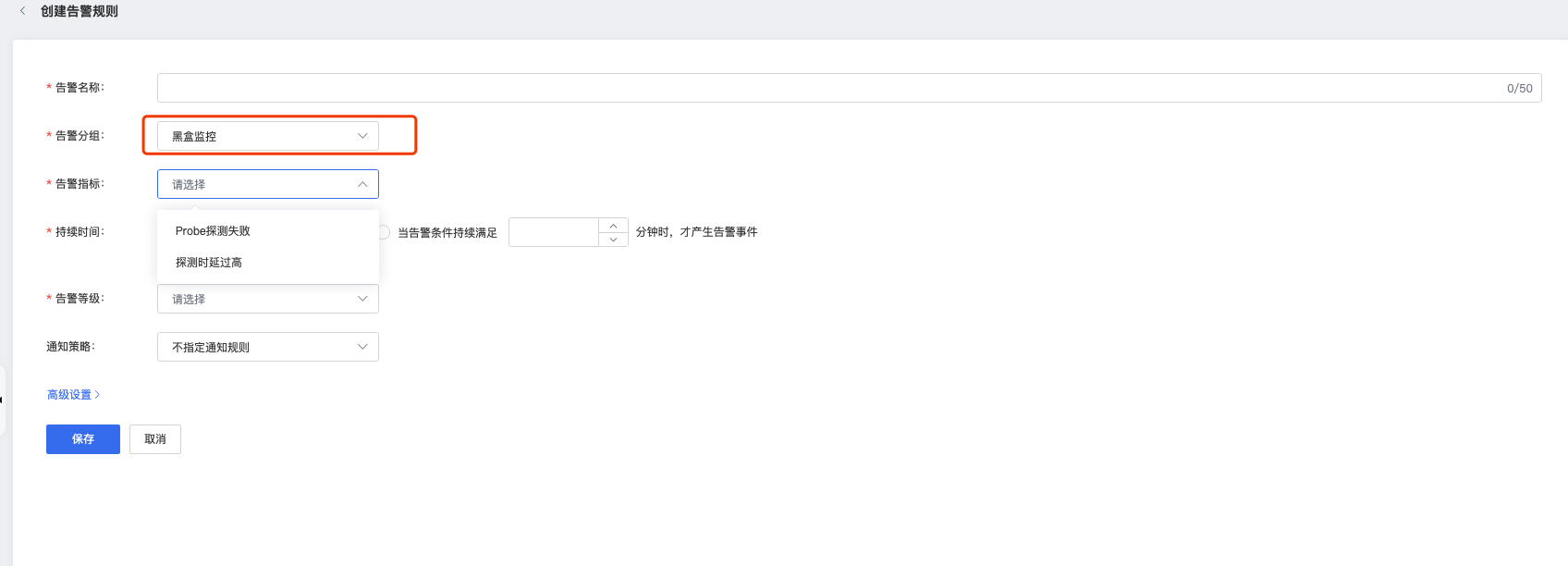

• 选择 运维管理 > 指标告警 > 告警规则 > 创建告警规则 进入告警规则创建页面，告警分组选择 黑盒监控 ， 告警指标可以选择 Probe探测失败 或 探测时延过高 ，填写通知策略以及告警其他信息后点击保存创建告警规则。
