实践背景
块空间使用的是iSCSI协议,因此在新建块空间后需要使用iSCSI客户端来连接块空间。
本实践是在centos 7上,具有免密sudo权限的普通用户使用iSCSI客户端连接天翼云媒体存储块空间,并且对其进行格式化的过程。
操作步骤
1.执行以下命令,安装iSCSI客户端。
sudo yum install -y iscsi-initiator-utils
sudo yum install -y device-mapper-multipath
当系统出现如下所示的更新完毕-作为依赖被升级-完毕的提示时,说明软件安装完成。
若已安装过所需软件,系统会提示对应的软件包已安装并且是最新版本无须任何处理。
2.配置iSCSI多路径,具体步骤如下:
(1) 执行以下命令,生成配置文件/etc/multipath.conf。
mpathconf --enable --with_multipathd y
(2)执行以下命令,修改多路径配置。
sudo vi /etc/multipath.conf
(3)添加如下内容。
defaults {
user_friendly_names yes
path_grouping_policy failover
failback immediate
no_path_retry fail
}
devices {
device {
vendor "LIO-ORG"
hardware_handler "1 alua"
path_grouping_policy "failover"
path_selector "queue-length 0"
failback 60
path_checker tur
prio alua
prio_args exclusive_pref_bit
fast_io_fail_tmo 25
no_path_retry queue
}
device {
vendor "CTyun"
path_grouping_policy "failover"
path_selector "queue-length 0"
failback 60
path_checker tur
prio_args exclusive_pref_bit
fast_io_fail_tmo 25
no_path_retry queue
}
}
(4)执行以下命令,进行服务重启。
sudo systemctl restart multipathd
3.修改iSCSI Client的InitiatorName,具体步骤如下:
(1)运行以下命令。
sudo vi /etc/iscsi/initiatorname.iscsi
(2)将InitiatorName(下图红框内内容)修改为创建块空间时填写的CHAP iqn;具体可参考操作步骤【块空间管理】查看所需挂载块空间的CHAP iqn信息(图中的例子为iqn.2099-01.com.client.cicd-testcy:230323)。
4.修改CHAP权限,具体步骤如下:
(1)运行以下命令。
sudo vi /etc/iscsi/iscsid.conf
(2)找到以下内容:
修改为下图中内容,其中红框内的username的等号后面填写创建块空间时设定的CHAP用户(图中的例子为testblockzd),password的等号后面填写创建块空间时设定的CHAP密钥(图中的例子为111111111111)。
5.连接块空间,具体步骤如下:
(1)为确保连接顺利,先执行 setenforce 0 命令临时禁用防火墙。
(2)执行以下命令,重启相关组件。
sudo systemctl restart iscsid
(3)执行以下命令增加iSCSI连接target,具体的targetname参数与portal参见块空间信息中的targetIqn、网关地址与数据端口,具体查看步骤可见操作步骤【块空间管理】。
sudo iscsiadm -m node --targetname=iqn.2018-10.com.redhat.iscsi-gw:iscsi-igw --portal=14.215.109.226:13260 --op=new
sudo iscsiadm -m node --targetname=iqn.2018-10.com.redhat.iscsi-gw:iscsi-igw --portal=14.215.109.226:23260 --op=new
(4)执行以下命令,进行登入操作。
sudo iscsiadm -m node -T iqn.2018-10.com.redhat.iscsi-gw:iscsi-igw -l

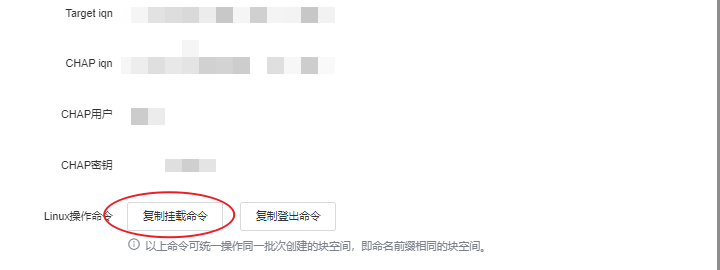

说明对于步骤5-(3)、5-(4),可直接通过块空间详情复制对应的操作命令,具体界面如图所示:
更多块空间管理操作可参考:块空间管理。
(5)若系统出现以下提示表示登录成功。
(6)可通过以下命令查看新增磁盘。
sudo lsscsi
sudo fdisk -l
sudo lsblk
sudo multipath -l
注意:
- 执行后会发现除了机器的原有磁盘外,还挂载了三个新的磁盘,一个是以/dev/mapper/开头的磁盘,另外两个是以/dev/sd开头的磁盘,我们挂载的是前者,即是以/dev/mapper/的磁盘。
- 每次挂载,该磁盘后面的名字都可能不一样。
- 如果你有多个块空间使用了同一个iqn,每个块在查看磁盘时均会看到一个以/dev/mapper/开头的磁盘以及两个以/dev/sd开头的磁盘,请总是使用以/dev/mapper/开头的磁盘来进行挂载。
(7)根据系统协议执行以下命令,进行磁盘格式化:
- xfs文件系统:
sudo mkfs.xfs /dev/mapper/mpatha
- ext4文件系统:
sudo mkfs.ext4 /dev/mapper/mpatha
注意 :可以根据实际需求选择命令,将命令中“/dev/mapper/mpatha”部分改为步骤(6)中查找到的新增磁盘地址。
(8)执行以下命令,挂载到本地目录。
sudo mount /dev/mapper/mpatha /mnt/iscsiMnt
注意:
- mount后第一部分为新增磁盘的实际地址。
- mount后第二部分为进行挂载的本地目录地址。
- 可以通过mount -l命令查看是否挂载成功,若显示信息中包含挂载信息则挂载成功,以上样例对应的挂载信息如下,该样例已成功挂载。
(9)执行以下命令,查看已连接的目标。
sudo iscsiadm -m session
6.如需断开连接,则执行以下命令。
sudo iscsiadm -m node -T iqn.2018-10.com.redhat.iscsi-gw:iscsi-igw -u
7.执行以下命令,删除所有记录。
sudo iscsiadm -m node --targetname=iqn.2018-10.com.redhat.iscsi-gw:iscsi-igw --portal=14.215.109.226:13260 --op=delete
sudo iscsiadm -m node --targetname=iqn.2018-10.com.redhat.iscsi-gw:iscsi-igw --portal=14.215.109.226:23260 --op=delete

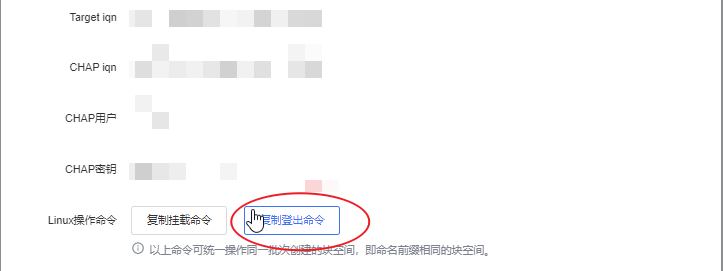

说明对于步骤6、7,可直接通过块空间详情复制对应的操作命令,具体界面如图所示:
更多块空间管理操作可参考:块空间管理。
