当数据开发模块中的作业已完成血缘关系配置后，启动作业调度，并在数据目录模块进行元数据采集任务，则可以在数据目录模块可视化查看数据血缘关系。
前提条件
已完成血缘关系的自动配置或手动配置，请参见配置数据血缘。
启动作业调度

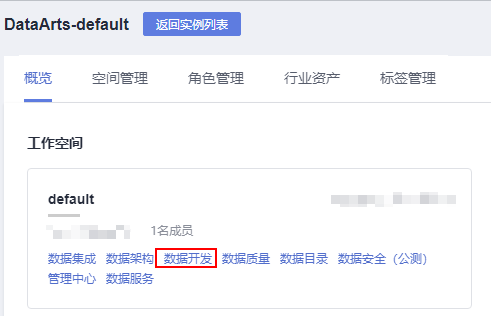

1.登录DataArts Studio控制台。选择实例，点击“进入控制台”，选择对应工作空间的“数据开发”模块，进入数据开发页面。
详见下图：选择数据开发
2.在数据开发控制台，单击左侧导航栏中的作业开发按钮
，进入作业开发页面后，打开已完成血缘配置的作业。
3.在数据开发中，当作业进行“执行调度”时，系统开始解析血缘关系。
说明测试运行不会解析血缘。
详见下图：作业调度
新建元数据采集任务
如果已创建元数据采集任务，此操作可跳过。
1.在DataArts Studio控制台首页，选择实例，点击“进入控制台”，选择对应工作空间的“数据目录”模块，进入数据目录页面。
详见下图：选择数据目录
2.请参见任务管理，新建元数据采集任务。
查看数据血缘关系
1.在DataArts Studio控制台首页，选择实例，点击“进入控制台”，选择对应工作空间的“数据目录”模块，进入数据目录页面。
详见下图：选择数据目录
2.“数据目录 > 技术资产”页面，可以对数据开发的作业、节点、表进行查询。

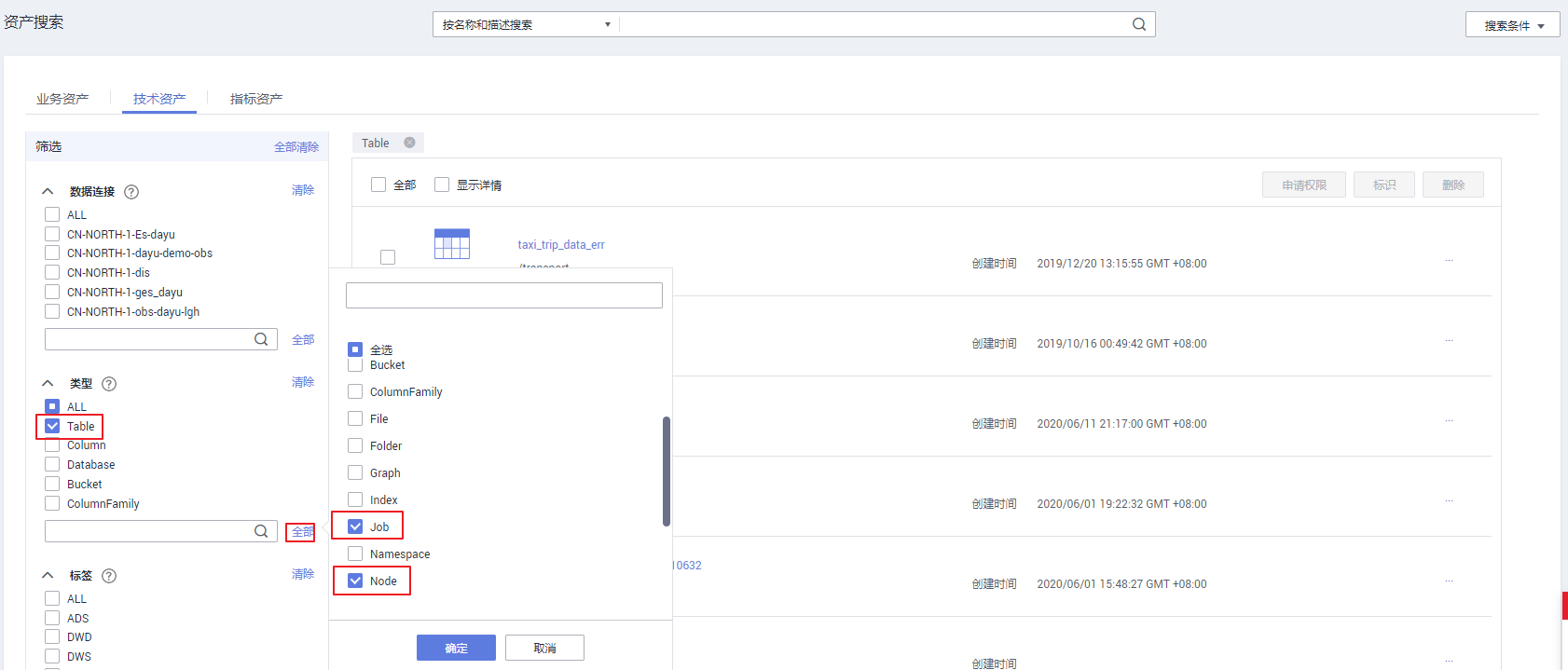

在“类型”筛选区域，单击“全部”按钮并勾选“Job”、“Node”和“Table”类型，然后单击“确定”。数据开发中的作业对应于Job类型，节点对应于Node类型，表对应于Table类型。
说明数据开发中的作业信息不属于任何一个数据连接，故如果在搜索条件中勾选数据连接，则查询不到结果。
详见下图：选择类型

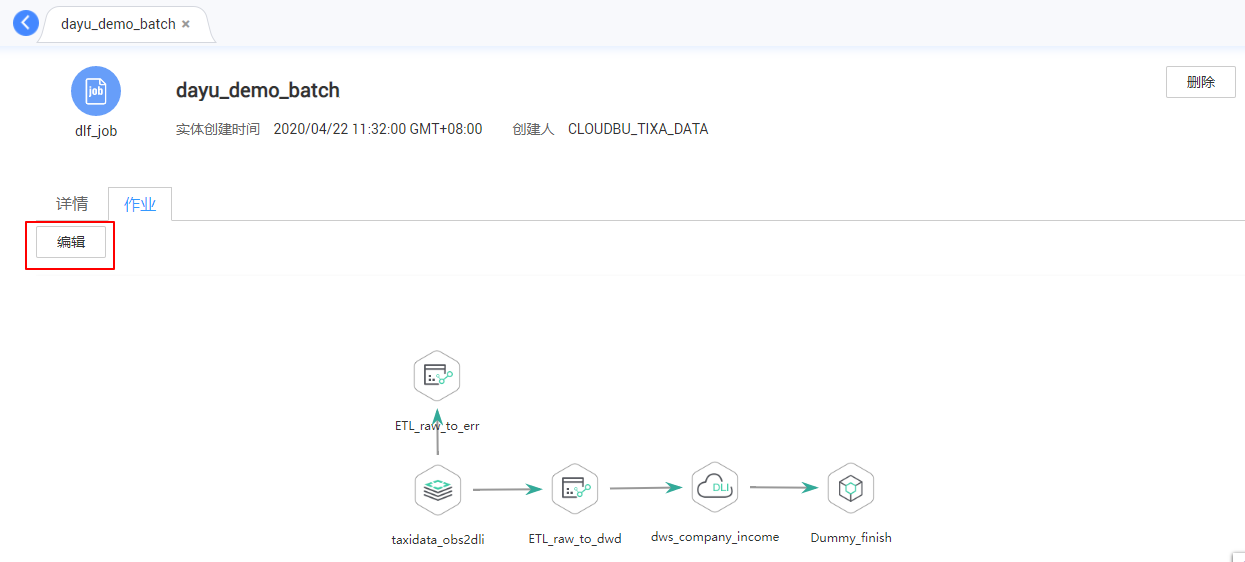

3.在数据资产搜索结果中，类型名称末尾带“_job”的数据资产为作业，单击某一作业名称，可以查看该作业的详情。在作业的详情页面进入“作业”页签，单击“编辑”可跳转到数据开发的作业编辑页面。
详见下图：查看作业

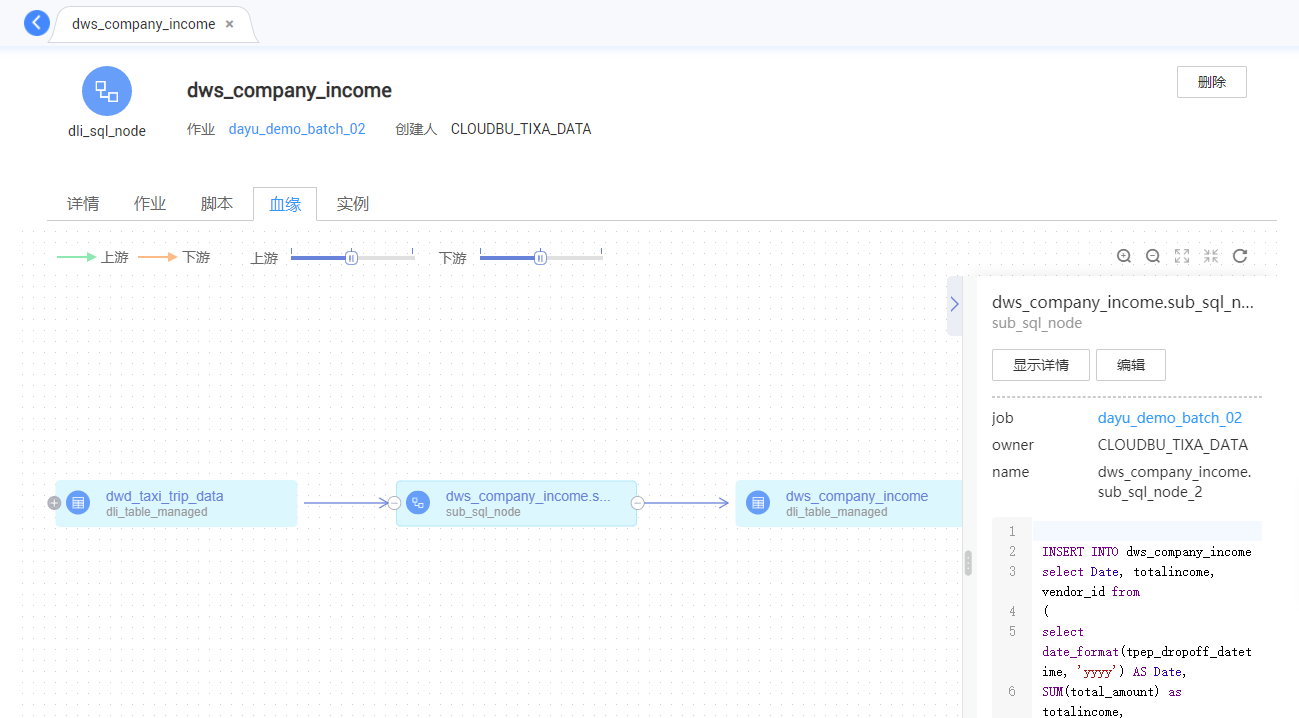

4.在数据资产搜索结果中，类型名称末尾带“_node”的数据资产为节点，单击某一节点名称，可以查看节点的详情。在节点（需是支持血缘的节点类型）详情页面，可以查看节点的血缘信息。
- 单击血缘图中节点左右两端“+”、“-”图标，可以进一步展开查看血缘的上下链路。
- 单击血缘图中的某一个节点，可以查看该节点的详情。
- 进入“作业”页签，单击“编辑”可跳转到数据开发的作业编辑页面。
详见下图：查看节点血缘

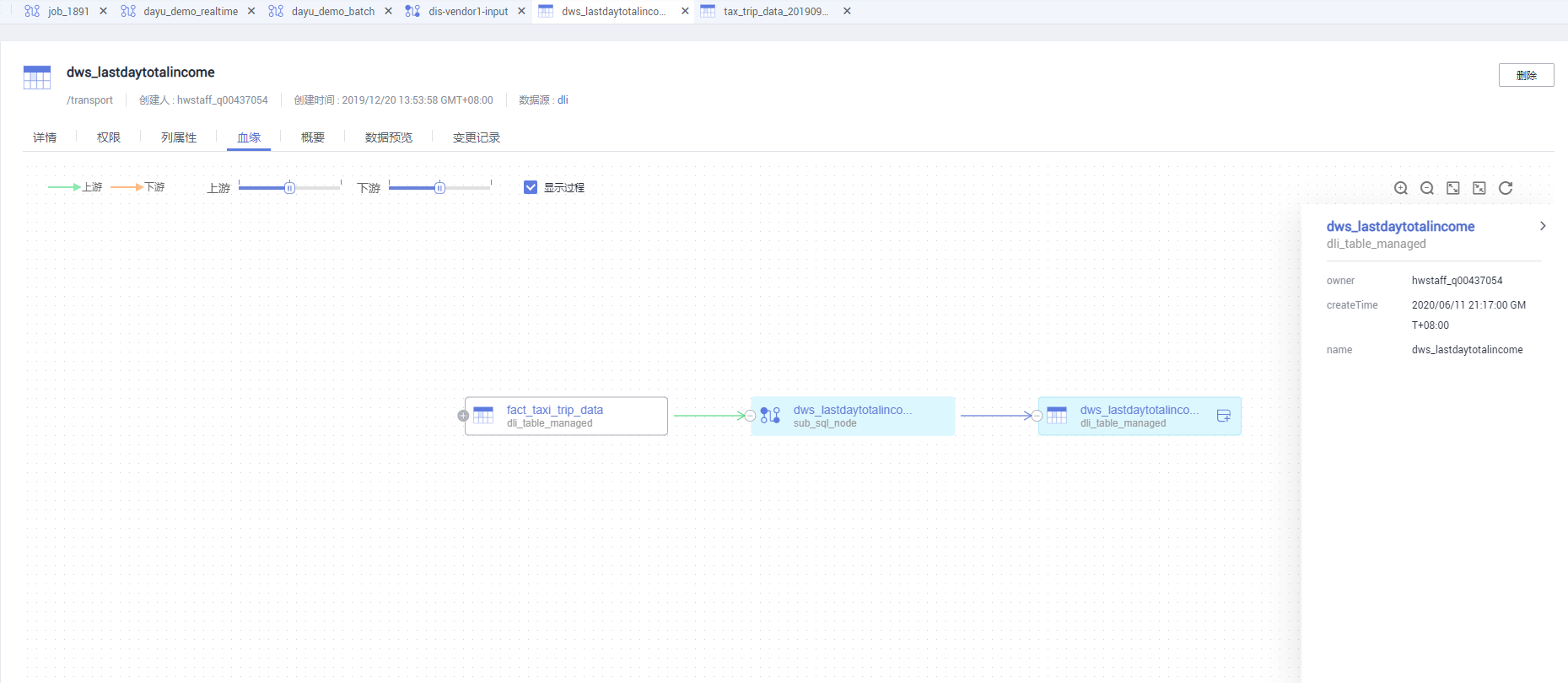

5.在数据资产搜索结果中，图标为表格的数据资产为表，单击某一表名称，可以查看表的详情。在详情页面，可以查看表的血缘信息。
- 单击血缘图中表左右两端“+”、“-”图标，可以进一步展开查看血缘的上下链路。
- 单击血缘图中的某一个表，可以查看该表的详情。
详见下图：查看表血缘
