仪表盘支持对日志数据进行实时分析,通过SQL语句查询分析的日志结果可由多种统计图表展示,并能将多个统计图表同步保存到仪表盘中,提供数据分析监控的全局视图。本文介绍创建仪表盘及其相关操作。
前提条件
- 已完成日志采集接入,可成功采集到日志数据
- 日志内容已完成结构化配置
仪表盘创建操作步骤
-
登录云日志服务控制台,在左侧导航栏中选择仪表盘-仪表盘列表。
-

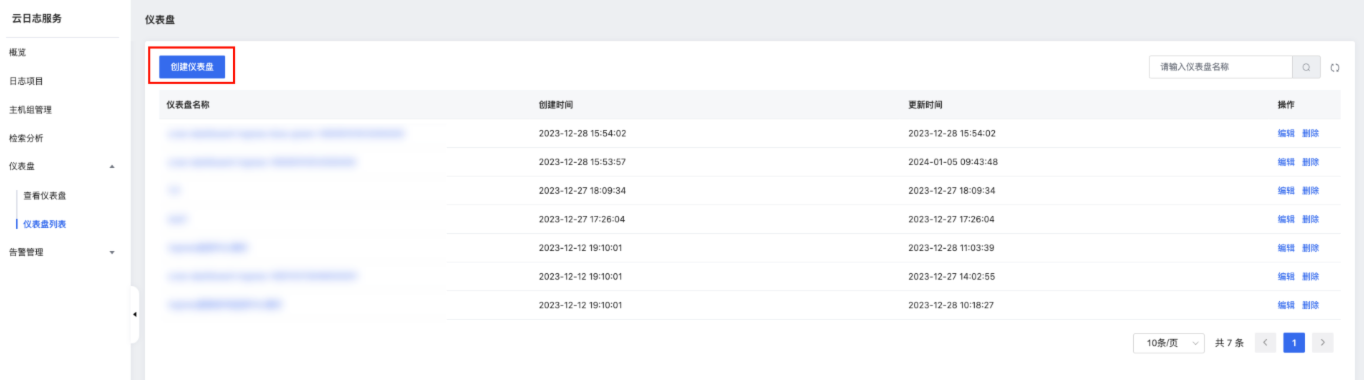

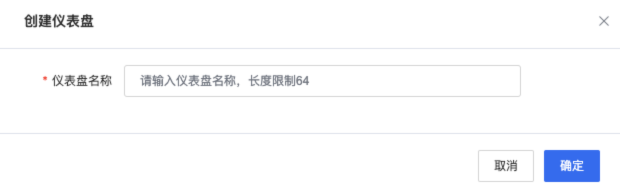

点击【创建仪表盘】,进入仪表盘创建页面,输入自定义仪表盘名称。
-
点击确定,创建成功。
仪表盘图表配置步骤
-
登录云日志服务控制台,在左侧导航栏中选择仪表盘-仪表盘列表,选择上一步已创建好的仪表盘,点击仪表盘名称,进入仪表盘页面。
-

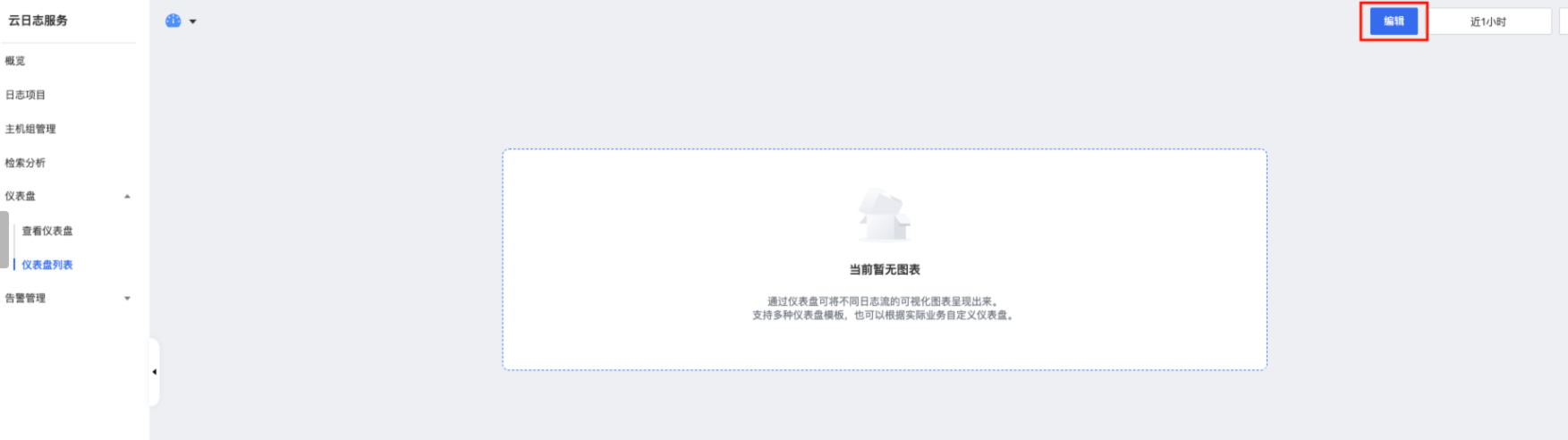

在仪表盘页面,点击右上角编辑按钮,进入编辑状态。
-
点击右上角的【添加图表】按钮。
-

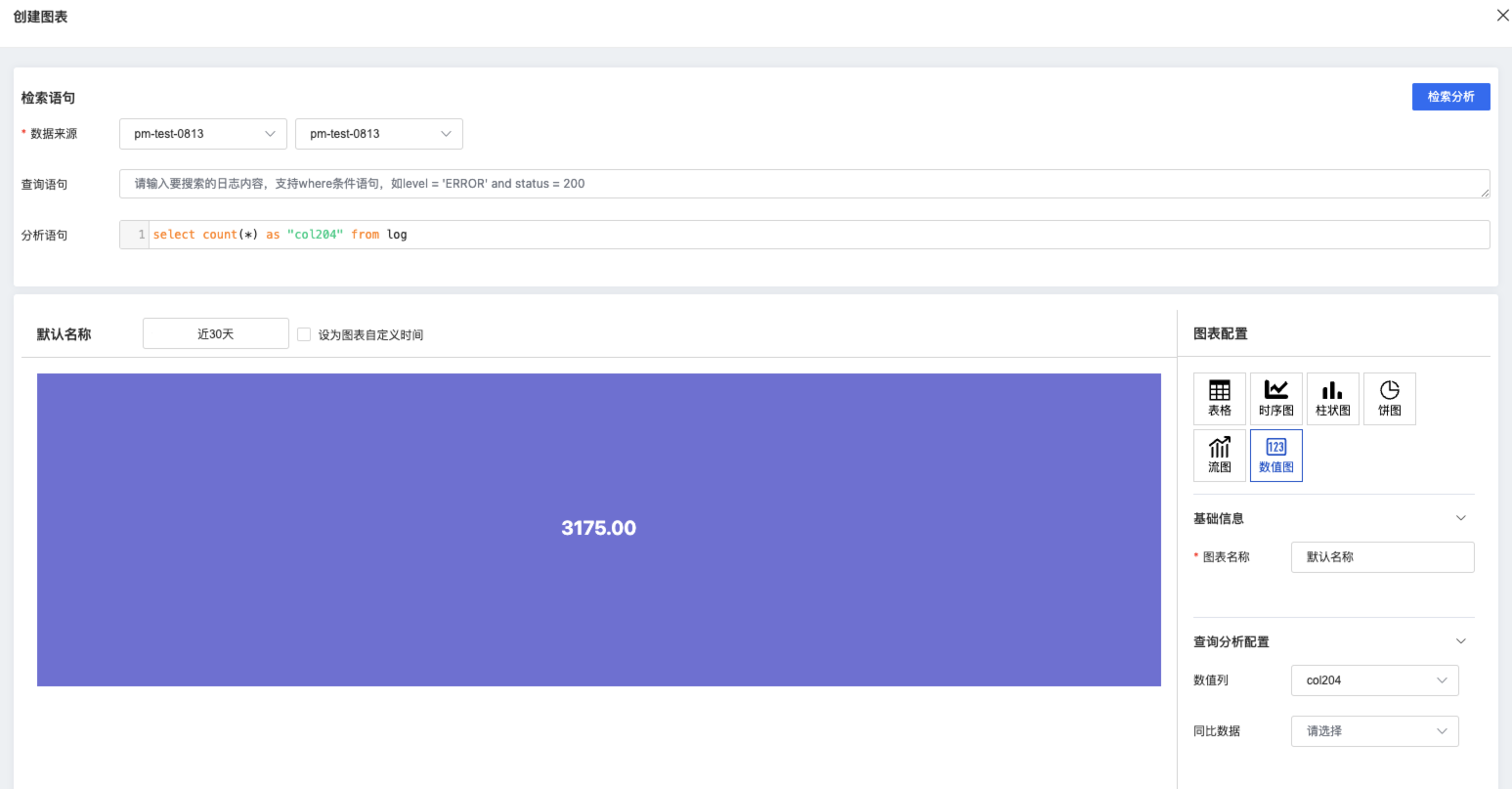

在添加图表页面,选择指定日志项目与日志单元,并输入查询分析语句,点击检索分析,即可生成图表。
-
可在右侧修改图表类型,以及进行图表配置,目前支持表格、时序图、柱状图、饼图、流图与数值图。完成图表配置后,点击确定,即可将图表添加到仪表盘中。
-
完成图表配置后,在仪表盘页面右上角点击【保存】,即可保存当前仪表盘配置。
相关操作
创建仪表盘后,您可以对仪表盘进行如下操作。
操作 | 说明 |
---|---|
编辑仪表盘内容 | 进入仪表盘页面,点击右上角【编辑】按钮,进入仪表盘编辑态,即可对仪表盘中的图表内容进行编辑,包括编辑图表详情、位置、大小等。 |
编辑仪表盘中的图表 | 进入仪表盘页面,点击右上角【编辑】按钮,进入编辑态。选择待操作的图表,点击图表右上角的图标,在下拉框中选择【编辑图表】,根据需求进行图表编辑,在图表编辑页点击确定后,再点击仪表盘右上角保存,即可完成操作。 |
移除仪表盘中的图表 | 进入仪表盘页面,点击右上角【编辑】按钮,进入编辑态。选择待操作的图表,点击图表右上角的图标,在下拉框中选择【删除图表】,再点击仪表盘右上角保存,即可完成图表删除。 |
调整仪表盘中图表的位置 | 进入仪表盘页面,点击右上角【编辑】按钮,进入编辑态。选择待操作的图表,将光标移至待操作的图表框内,选中该图表,可将该图表移动至仪表盘内其他位置,再点击仪表盘右上角保存,即可完成布局调整。 |
调整仪表盘中图表的大小 | 进入仪表盘页面,点击右上角【编辑】按钮,进入编辑态。选择待操作的图表,将光标移至待操作的图表框右下角,选中该图表,可根据业务展示内容需求调整图表大小,再点击仪表盘右上角保存,即可完成图表大小调整。 |
刷新 | 进入仪表盘页面,点击右上角【刷新】按钮,即可刷新当前页面数据。 |
全屏显示单个图表 | 进入仪表盘页面,选择待操作的图表,点击图表右上角的图标,选择【全屏查看】,即可全屏查看当前图表。 |
退出全屏显示单个图表 | 在图表全屏查看状态下,按键盘中的“Esc”可退出全屏模式。 |
查询时间设置 | 进入仪表盘页面,点击右上角的时间按钮,即可选择仪表盘查询时间。支持设置相对时间与自定义时间。 |
导出图表数据 | 进入仪表盘页面,选择待操作的图表,点击图表右上角的图标,选择【导出图表】或【导出数据】,即可导出图表数据。 |
复制搜索分析语句 | 进入仪表盘页面,选择待操作的图表,点击图表右上角的图标,选择【预览检索分析语句】,即可查看当前图表的查询分析语句,并可进行复制操作。 |
在检索分析中查看结果 | 进入仪表盘页面,选择待操作的图表,点击图表右上角的图标,选择【在检索分析查看】,即可跳转至对应的日志单元下查看统计分析结果。 |
