饼图被用来展示各个分类的占比情况,它通过扇形的大小来比较不同分类的比例。饼图将一个圆饼按照各分类的比例分割成多个扇区,整个圆饼代表数据的总量,每个扇区表示该分类在总体中的比例大小,所有扇区的比例加起来等于100%。其基本构成如下:
- 扇形
- 文本百分比
- 图例
前提条件
已完成日志采集配置,并成功采集到日志。
操作步骤
- 登录云日志服务控制台。
- 在日志管理页面的日志项目列表中,点击已创建的日志单元名称,进入日志单元详情页面。
- 在日志单元详情页面中,即可查看当前日志单元中的日志数据。
- 在语句搜索模式下,输入查询语句与SQL分析语句,具体语法请参考SQL统计分析章节。
- 点击【查询】按钮,结果将默认以表格形式呈现。右侧图表类型选择点击饼图。

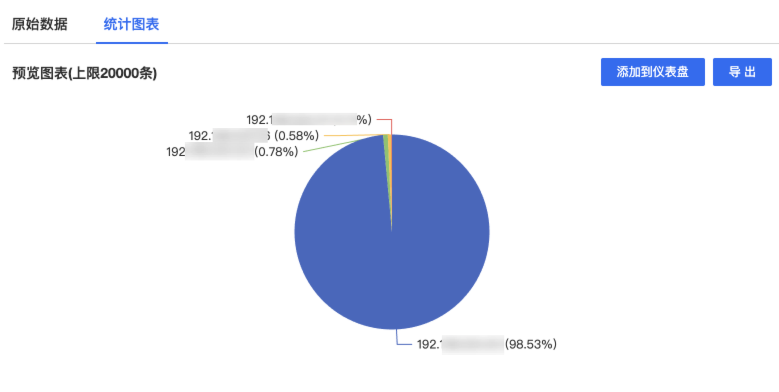

- 结果将以饼图的形式展示,扇区默认为表格模式下的第一列数据,百分比数据来源为表格模式下的第二列数据。
配置参数
图表配置参数如下:
参数 | 说明 |
---|---|
图表名称 | 自定义图表名称 |
分类 | 在下拉框中选择字段数据作为分类,推荐用户使用字符串作为分类 |
数值列 | 在下拉框中选择字段数据作为数值 |
