应用场景

随着混合云的发展，用户对于云上云下资源实现统一安全管理的需求也越发强烈。企业主机安全支持线下IDC接入纳管，用户可以通过一个控制台实现一致的主机安全防护策略，避免因为不同平台安全水位不一致导致的攻击风险。

方案架构

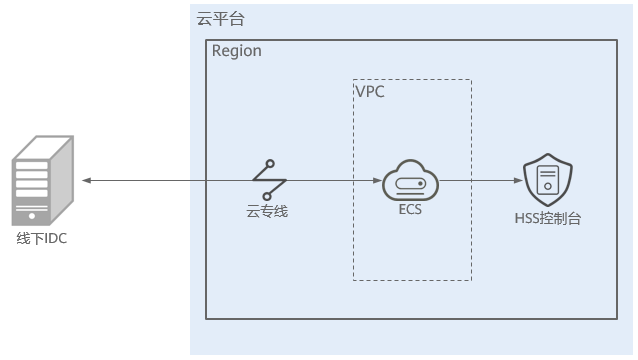

线下IDC通过云专线服务与云上VPC实现网络互通，再通过云上弹性云服务器代理接入HSS，如下图所示。

云专线（Direct Connect），用于搭建用户本地数据中心与云VPC之间高速、低时延、稳定安全的专属连接通道，充分利用云服务优势的同时，继续使用现有的IT设施，实现灵活一体，可伸缩的混合云计算环境。
弹性云服务器（Elastic Cloud Server），是一种可随时自助获取、可弹性伸缩的云服务器，可帮助您打造可靠、安全、灵活、高效的应用环境，确保服务持久稳定运行，提升运维效率。

资源规划

本方案示例中涉及的资源如下：

资源	资源说明	数量
云专线（CT-CDA，Cloud Dedicated Access）	DC，作为连接第三方主机和云上资源的专属通道。	1
弹性云主机（Elastic Cloud Server）	ECS，作为代理服务器，将线下IDC的请求转发至HSS后台。	1

操作流程

线下IDC通过专线和代理服务器接入HSS的流程如下：

创建专线连接，线下IDC如果不能访问公网，需要创建专线连接云上VPC，实现网络互通。
创建代理服务器，需要创建一台云上服务器，作为代理服务器，连接线下IDC。
为代理服务器安装Agent，为代理服务器安装Agent，确保网络的畅通，辅助配置nginx的参数。
为代理服务器安装配置nginx，nginx负责将线下IDC的请求转发至HSS后台管理后台。
通过代理服务器制作Agent安装包或安装命令，根据线下IDC操作系统类型制作对应的安装命令（Linux）或安装包（Windows）。
为线下IDC安装Agent，为线下IDC安装Agent，将线下IDC接入HSS实现统一管理。

实施步骤

创建专线连接

在不使用公网的情况下，线下IDC可以借助云专线服务，实现访问云上VPC内的服务器。

使用云专线将线下IDC接入云上VPC的详细操作请参见：添加VPC。

创建代理服务器

登录云控制台，申请弹性云服务器作为代理服务器，操作详情请参见《弹性云主机用户指南》。

代理服务器规格要求如下：

代理服务器的CPU架构需要选择x86计算。
代理服务器的vCPUs需选择4vCPUs或以上规格，内存需选择8GiB或以上规格。
代理服务器的镜像需选择：可使用yum命令的Linux镜像。

为代理服务器安装Agent

登录管理控制台。
单击管理控制台左上角的，选择区域和项目。
单击页面左上方的，选择“安全 > 企业主机安全 HSS”，进入企业主机安全页面。
在左侧导航栏选择“安装与配置 > 主机安装与配置”，进入“主机安装与配置”页面。
选择“Agent管理 > 未安装主机”，进入“未安装主机”页面。
在目标服务器的“操作”列，单击“安装Agent”，弹出“安装Agent”对话框。
选择并填写服务器验证信息。

选择服务器验证模式：根据服务器验证方式进行选择，此处示例选择“账号密码方式”。
允许以root权限直连：根据服务器是否允许以root直连决定是否勾选。此处示例“勾选”。
服务器root密码：根据服务器实际信息进行填写。
服务器登录端口：根据服务器实际登录端口进行填写。此处示例“22”端口。

单击“确定”，Agent开始安装。
选择“已安装主机”页面，筛选查看目标服务器Agent状态。

Agent状态显示在线，表示Agent安装成功。

为代理服务器安装Nginx

登录代理服务器
检查yum源

检查yum源是否有nginx软件包，如果没有nginx软件包需完成yum源配置，并临时绑定公网IP，待安装结束之后再解绑公网IP。

远程登录代理服务器，执行以下命令检查yum源中是否存在nginx包。

EulerOS、CentOS、Red Hat等支持rpm安装软件的OS：yum list nginx

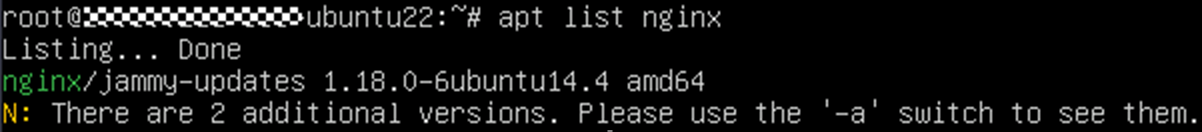

Ubuntu、Debian等支持deb安装软件的OS：apt list nginx

安装nginx
1. 执行以下命令使用yum安装nginx。

EulerOS、CentOS、Red Hat等支持rpm安装软件的OS：yum install -y nginx
Ubuntu、Debian等支持deb安装软件的OS：apt install –y nginx

b.查看nginx是否安装成功。

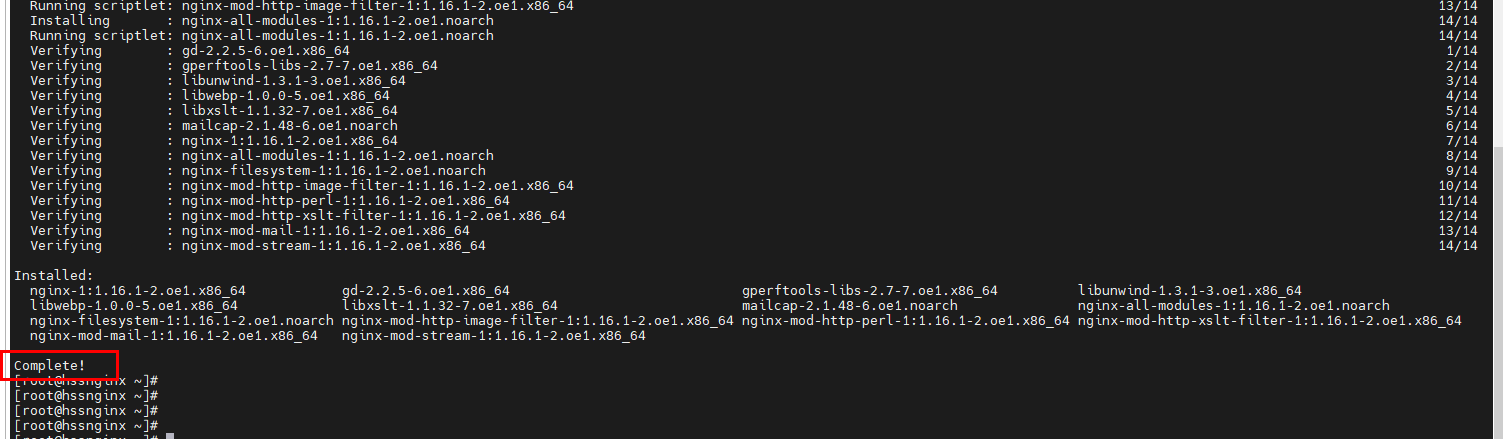

EulerOS、CentOS、Red Hat等支持rpm安装软件的OS：自动执行安装，出现下图所示“Complete!”表示安装成功。

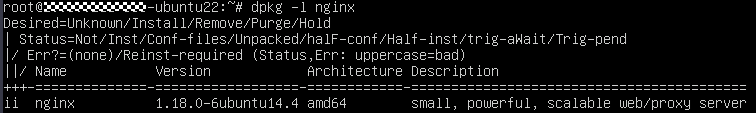

Ubuntu、Debian等支持deb安装软件的OS：执行命令pkg –l nginx，查看回显结果如下图所示，表示安装成功。

配置Nginx
1. 执行以下命令进入nginx目录：cd /etc/nginx/
2. 执行以下命令完成证书自签：openssl req -new -x509 -nodes -out server.pem -keyout server.key-days 36500，命令执行后需填写证书相关信息，自定义填写即可。

执行以下操作修改nginx.conf。

依次执行以下命令修改nginx.conf：rm -f nginx.conf；vi nginx.conf
按“i”键进入编辑模式，并将以下内容复制粘贴到nginx.conf中。

user nginx;
worker_processes auto;
error_log /var/log/nginx/error.log;
pid /run/nginx.pid;

include /usr/share/nginx/modules/*.conf;

events {
    worker_connections 1024;
}

http {
    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';

    access_log  /var/log/nginx/access.log  main;

    sendfile            on;
    tcp_nopush          on;
    tcp_nodelay         on;
    keepalive_timeout   65;
    types_hash_max_size 2048;

    include             /etc/nginx/mime.types;
    default_type        application/octet-stream;

    # Load modular configuration files from the /etc/nginx/conf.d directory.
    # for more information.
    include /etc/nginx/conf.d/*.conf;

    upstream backend_hss {
        server ADDR:10180;
    }

    server {
        listen  10180;

        server_name  ADDR;
        root         /usr/share/nginx/html;

        # Load configuration files for the default server block.
        include /etc/nginx/default.d/*.conf;

        ssl    on;
        ssl_protocols   TLSv1.2;
        ssl_certificate "server.pem";
        ssl_certificate_key "server.key";
        ssl_session_cache shared:SSL:10m;
        ssl_session_timeout  10m;
        ssl_prefer_server_ciphers on;

        location / {

            limit_except GET POST PUT
            {
                deny all;
            }
            proxy_set_header Host ADDR;
            proxy_pass https://backend_hss;

            proxy_set_header Upgrade $http_upgrade;
            proxy_set_header Connection "upgrade";

       }

        error_page 404 /404.html;
            location = /40x.html {
        }

        error_page 500 502 503 504 /50x.html;
            location = /50x.html {
        }
    }
}

可选: 粘贴完成后，按Esc键，输入以下命令，按回车键退出，完成配置。:wq!
执行以下命令自动替换nginx.conf中的地址。

sed -i "s#ADDR#`cat /usr/local/hostguard/conf/connect.conf | grep master_address | cut -d '=' -f 2 | cut -d ':' -f 1`#g" nginx.conf

执行以下操作，创建nginx的监控脚本。创建完成后，每分钟定时检测nginx运行状态
1. 依次执行以下命令，创建nginx的监控脚本。
  echo '*/1 * * * * root sh /etc/nginx/nginx_monitor.sh' >> /etc/crontab
  vi /etc/nginx/nginx_monitor.sh
2. 将以下内容复制粘贴到nginx_monitor.sh中。
3. ```
#!/bin/bash
counter=$(ps -C nginx --no-heading|wc -l)
if [ "${counter}" = "0"  ]; then
     systemctl start nginx.service
fi
```
4. 粘贴完成后，按Esc键，输入以下命令，按回车键退出，完成配置。:wq!
等待1分钟后，执行以下命令查看nginx进程是否已经启动。

ps -ef | grep nginx

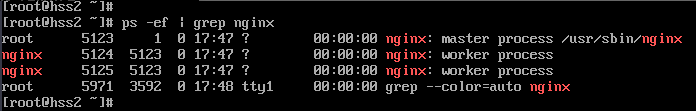

界面回显如下图所示，表示nginx进程已启动，继续执行通过代理服务器制作Agent安装包或安装命令。

通过代理服务器制作Agent安装命令（Linux）

登录代理服务器
执行以下命令进入tmp目录：cd /tmp
依次执行以下命令查看private_ip.conf中的IP是否为实际可用IP。
echo `hostname -I` > private_ip.conf
cat private_ip.conf
确认IP可用后，依次执行以下操作制作安装命令。

x86 rpm软件包镜像的命令：

echo -e "# for Liunx x86 CentOS EulerOS OpenSUSE Fedora\n\ncurl -k -O 'https://private_ip:10180/package/agent/linux/x86/hostguard.x86_64.rpm' && echo 'MASTER_IP=private_ip:10180' > hostguard_setup_config.conf && echo 'SLAVE_IP=private_ip:10180' >> hostguard_setup_config.conf && echo 'ORG_ID=project_id' >> hostguard_setup_config.conf && rpm -ivh hostguard.x86_64.rpm && rm -fhostguard_setup_config.conf && rm -f hostguard*.rpm" > x86_rpm_install.sh

x86 deb软件包镜像的命令：

echo -e "# for Liunx x86 Ubuntu Debian\n\ncurl -k -O 'https://private_ip:10180/package/agent/linux/x86/hostguard.x86_64.deb' && echo 'MASTER_IP=private_ip:10180' > hostguard_setup_config.conf && echo 'SLAVE_IP=private_ip:10180' >> hostguard_setup_config.conf && echo 'ORG_ID=project_id' >> hostguard_setup_config.conf && dpkg -i hostguard.x86_64.deb && rm -fhostguard_setup_config.conf && rm -f hostguard*.deb" > x86_deb_install.sh

Arm rpm软件包镜像的命令：

echo -e "# for Liunx ARM CentOS EulerOS OpenSUSE Fedora UOS Kylin\n\ncurl -k -O 'https://private_ip:10180/package/agent/linux/arm/hostguard.aarch64.rpm' && echo 'MASTER_IP=private_ip:10180' > hostguard_setup_config.conf && echo 'SLAVE_IP=private_ip:10180' >> hostguard_setup_config.conf && echo 'ORG_ID=project_id' >> hostguard_setup_config.conf && rpm -ivh hostguard.aarch64.rpm && rm -fhostguard_setup_config.conf && rm -f hostguard*.rpm" > arm_rpm_install.sh

Arm deb软件包镜像的命令：

echo -e "# for Liunx ARM Ubuntu Debian\n\ncurl -k -O 'https://private_ip:10180/package/agent/linux/arm/hostguard.aarch64.deb' && echo 'MASTER_IP=private_ip:10180' > hostguard_setup_config.conf && echo 'SLAVE_IP=private_ip:10180' >> hostguard_setup_config.conf && echo 'ORG_ID=project_id' >> hostguard_setup_config.conf && dpkg -i hostguard.aarch64.deb && rm -fhostguard_setup_config.conf && rm -f hostguard*.deb" > arm_deb_install.sh

替换可用IP

sed -i "s#private_ip#`cat private_ip.conf`#g" *install.sh && sed -i "s#project_id#`cat /usr/local/hostguard/run/metadata.conf | grep -v enterprise_project_id | grep project_id | cut -d ":" -f 2 | cut -d " " -f 2`#g" *install.sh

说明

上述5条命令需全部执行完成，最后一条“替换为可用IP”的命令必须执行且必须最后执行。
x86_rpm_install.sh中的安装命令适用于x86架构，rpm软件包管理的镜像，如CentOS、EulerOS、OpenSUSE、Fedora。
x86_deb_install.sh中的安装命令适用于x86架构，deb软件包管理的镜像，如Ubuntu、Debian。
arm_rpm_install.sh中的安装命令适用于arm架构，rpm软件包管理的镜像，如CentOS、EulerOS、OpenSUSE、Fedora、UOS、Kylin。
arm_deb_install.sh中的安装命令适用于arm架构，deb软件包管理的镜像，如Ubuntu、Debian。

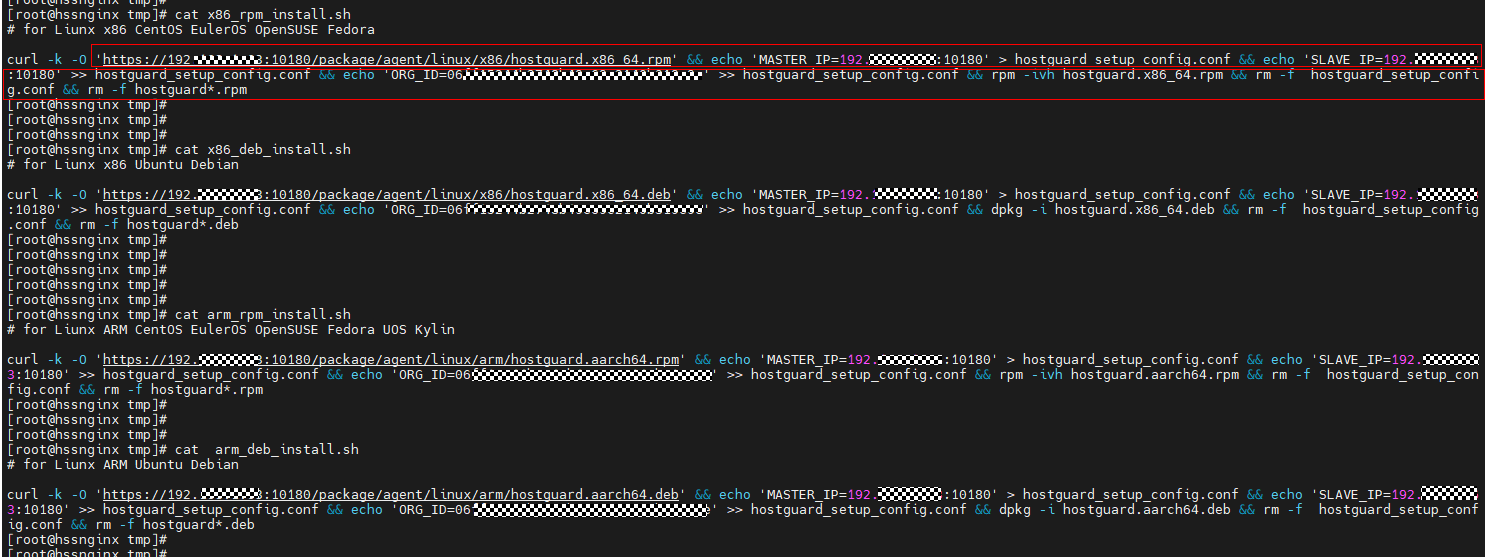

查看生成的命令，生成的目标命令将用于Linux服务器Agent的安装使用。

通过代理服务器制作Agent安装包（Windows）

执行如下命令进入tmp目录：cd /tmp
依次执行以下命令，制作Windows的Agent安装压缩包。

curl -k -O https://`cat

private_ip.conf`:10180/package/agent/windows/hostguard_setup.exe && echo '[system]' >

hostguard_setup_config.ini && echo 'master='`cat private_ip.conf`':10180' >>

hostguard_setup_config.ini && echo 'slave='`cat private_ip.conf`':10180' >>

hostguard_setup_config.ini && echo 'orgid='`cat

/usr/local/hostguard/run/metadata.conf | grep -v enterprise_project_id | grep project_id | cut -d ":" -f 2 | cut -d " " -f 2` >> hostguard_setup_config.ini

zip hostguard_setup.zip hostguard_setup.exe hostguard_setup_config.ini

说明

如果代理服务器没有zip命令，需先执行以下命令安装zip插件。

yum install -y zip

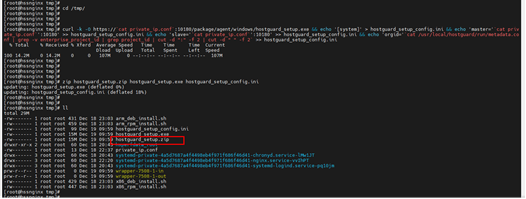

查看生成的安装包，将用于Windows服务器Agent的安装使用。

为Linux服务器安装Agent

复制通过代理服务器制作Agent安装命令（Linux）制作的Linux安装命令。

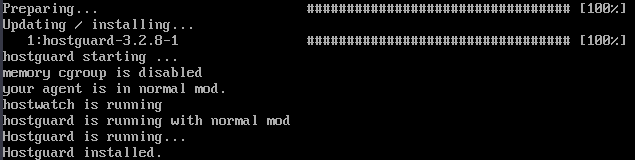

使用Root账号登录目标Linux服务器，粘贴并执行Linux安装命令，界面回显如下图所示，表示Agent安装完成。

等待约10分钟后，在HSS控制台左侧导航栏，选择“资产管理 > 主机管理”，进入云服务器页面。
查看目标服务器已显示在服务器列表中，表示接入成功。

为Windows服务器安装Agent

将通过代理服务器制作Agent安装包（Windows）制作的Windows安装包，拷贝到本地PC机。
将安装包上传到需要安装Agent的目标Windows服务器。
使用Administrator账号登录服务器。
解压安装包，双击“hostguard_setup.exe”，根据安装向导安装Agent。
说明
生成的zip安装包拷贝到本地后一定要进行解压后再执行安装，否则将无法安装。
安装完成后，在“Windows任务管理器”中查看到进程“HostGuard.exe”和“HostWatch.exe”，表示Agent安装完成。
等待约10分钟后，在HSS控制台左侧导航栏，选择“资产管理 > 主机管理”，进入云服务器页面。
查看目标服务器已显示在服务器列表中，表示接入成功。
