操作场景

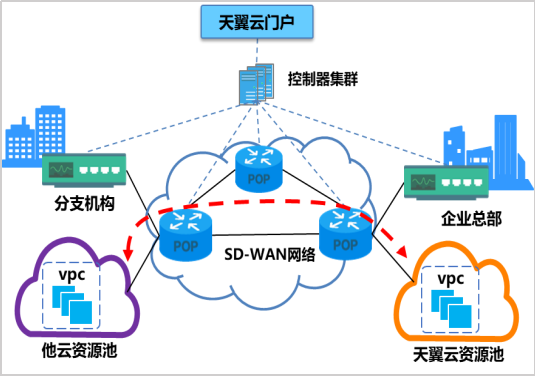

某企业分别在天翼云VPC和阿里云VPC中部署了应用服务,现在该企业希望通过智能网关将企业总部和本地分支机构分别与天翼云和阿里云上的资源进行互通。
前提条件
在开始本教程前,确保您已经完成了以下操作:
- 注册天翼云账号,并完成实名认证。具体操作,请参见天翼云账号注册流程。
- 您已经在天翼云创建了VPC实例,具体操作,请参见创建虚拟私有云VPC。
- 您已经完成了天翼云云间高速(标准版)的创建,加入天翼云VPC,需要关联云间高速(标准版)。具体操作,请参见云间高速(标准版)实例快速入门。
操作步骤
步骤一:购买智能网关(vCPE)
您可以通过天翼云官网自行购买智能网关实例,也可以联系客户经理购买智能网关实例。通过天翼云官网自行下单,操作步骤如下:
- 登录天翼云SD-WAN控制台,选择“智能网关”,在“智能网关”页面单击“创建智能网关”,选择“创建智能网关”。
- 根据页面提示配置参数,部分参数信息可参考如下:
参数 | 描述 |
---|---|
实例名称 | 长度为1-64字符,以大小写字母或中文开头,可包含数字、“.”、“_”、“-”。 |
区域 | 所属位置信息。 |
基础带宽 | 该分支接入SD-WAN骨干网的带宽大小。 |
网关形态 | 选择软件版。 |
设备类型 | vCPE。 |
使用方式 | 可选择单机、双机备份。 |
购买数量 | 购买智能网关的个数。 |
企业项目 | 企业项目是一种云资源管理方式,企业项目管理服务提供统一的云资源按项目管理,以及项目内的资源管理、成员管理。 |
- 单击“提交订单”。确认订单信息无误后,勾选“我已阅读并同意相关协议《天翼云SD-WAN产品服务协议》”,单击“确认下单”。
步骤二:激活智能网关(vCPE)
激活设备前,需要先完成设备部署:用智能网关(vCPE)镜像启动天翼云和友商云的云主机实例。在智能网关详情页,“基本信息”页签下获取SN号,将智能网关(vCPE)的SN号写入到镜像中,用于实例和智能网关(vCPE)的绑定。
完成部署后,登录天翼云控制台,进行激活:
- 登录天翼云SD-WAN控制台。
- 选择“智能网关”,单击目标智能网关实例“操作”列的“更多-激活”。激活前,请确保vCPE状态为“在线”。
- 根据页面提示,选择设备接入方式,并配置网络。
- 单击“确定”,开始激活操作。
- 激活成功后,业务状态变为“已激活”。
步骤三:绑定天翼云SD-WAN实例
完成以下操作,通过将智能网关实例加载到SD-WAN网络中,实现组网。
- 登录天翼云SD-WAN控制台。
- 选择“智能网关”,单击目标智能网关实例“操作”列的“所属云服务”。
- 根据页面提示,选择要加入的天翼云SD-WAN实例。
- 单击“确定”,完成智能网关绑定天翼云SD-WAN实例。
步骤四:设置设备互联
完成以下操作,实现总部-分支互联。
- 登录天翼云SD-WAN控制台。
- 选择“天翼云SD-WAN”,单击目标SD-WAN实例名称。
- 进入“设备互联”页签,单击“添加设备互联”按钮。
- 根据页面提示,选择要建立互联关系的两个智能网关实例。
- 单击“确定”,完成在两个vCPE智能网关之间建联。
步骤五:友商云实例配置
- 登录友商云实例。
- 在友商云的VPC中配置路由,将要访问的天翼云云服务网段的下一跳指向VPC中的智能网关(vCPE)实例,完成和多云互通。
步骤六:访问测试
完成上述配置后,您可以以友商云实例私网IP地址为源地址,通过ping命令,测试和天翼云云服务的连通性。
