操作场景

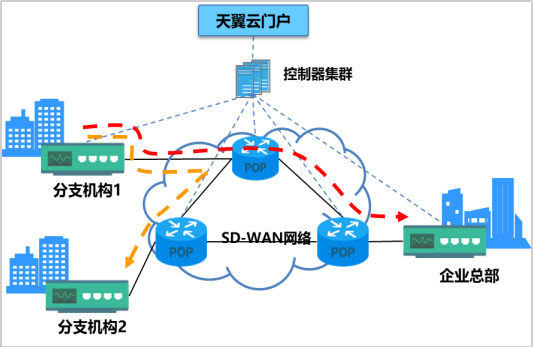

某企业已经在地域A和地域B分别建立了两个分支机构,现在该企业希望通过天翼云SD-WAN服务实现两个地域的分支机构与企业总部互通。
前提条件
注册天翼云账号,并完成实名认证。具体操作,请参见天翼云账号注册流程。
操作步骤
步骤一:购买智能网关
您可以通过天翼云官网自行购买智能网关实例,也可以联系客户经理购买智能网关实例。通过天翼云官网自行下单,操作步骤如下:
- 登录天翼云SD-WAN控制台,选择“智能网关”,在“智能网关”页面单击“创建智能网关”,选择“创建智能网关”。
- 根据页面提示配置参数,部分参数信息可参考如下:
参数 | 描述 |
---|---|
实例名称 | 智能网关实例名称,长度为1-64字符,以大小写字母或中文开头,可包含数字、“.”、 “_”、“-”。 |
区域 | 所属位置信息。 |
基础带宽 | 该分支接入SD-WAN骨干网的带宽大小。 |
网关形态 | 可选择硬件版、软件版,这里我们选择硬件版。 |
是否购买设备 | 表示是否需要从天翼云购买设备。选择“是”,则天翼云会为您准备一台设备;选择“否”,则需要用户自备设备。 |
设备类型 | 购买设备时,需要选择设备的型号。可以选择经济版、标准版、企业版、企业增强版。 |
增值业务 | 可选的增值业务,包括5G服务、WIFI服务、LTE服务。 |
使用方式 | 表示设备的使用方式。可选择单机或者双机备份。 |
地址信息 | 表示设备的装机地址。请准确填写地址信息,提交订单后不支持更改。 |
- 单击“提交订单”。确认订单信息无误后,勾选“我已阅读并同意相关协议《天翼云SD-WAN产品服务协议》”,单击“确认下单”。
- 订单支付成功后,完成购买。
步骤二:链路设置
购买完智能网关实例后,控制台会生成一条智能网关实例资源。首先需要对智能网关硬件进行链路设置,从而保证智能网关实例激活成功。
- 登录天翼云SD-WAN控制台,选择“智能网关”,单击目标智能网关实例“操作”列的“链路设置”。
- 用户根据实际网络拓扑更改默认链路设置或单击“新建链路”,设置其他端口的传输网络。
- 单击“确定”,保存链路设置。
步骤三:激活智能网关
- 登录天翼云SD-WAN控制台。
- 选择“智能网关”,单击目标智能网关实例“操作”列的“更多-激活”。激活前,请确保设备状态为“在线”。
- 根据页面提示,选择设备接入方式,并配置网络。
- 单击“确定”,开始激活操作。
- 激活成功后,业务状态变为“已激活”。
步骤四:绑定天翼云SD-WAN实例
完成以下操作,通过将智能网关实例加载到SD-WAN网络中,实现组网。
- 登录天翼云SD-WAN控制台。
- 选择“智能网关”,单击目标智能网关实例“操作”列的“绑定网络实例”。
- 根据页面提示,选择要加入的天翼云SD-WAN实例。
- 单击“确定”,完成智能网关实例绑定天翼云SD-WAN实例。
步骤五:设置设备互联
完成以下操作,实现总部-分支互联。
- 登录天翼云SD-WAN控制台。
- 选择“天翼云SD-WAN”,单击目标SD-WAN实例名称。
- 进入“设备互联”页签,单击“添加设备互联”按钮。
- 根据页面提示,选择要建立互联关系的两个智能网关。
- 单击“确定”,完成在两个智能网关设备之间建联。
步骤六:访问测试
完成上述配置后,您可以通过在线下分支机构的客户端访问总部的客户端验证配置是否生效。
