VPC创建

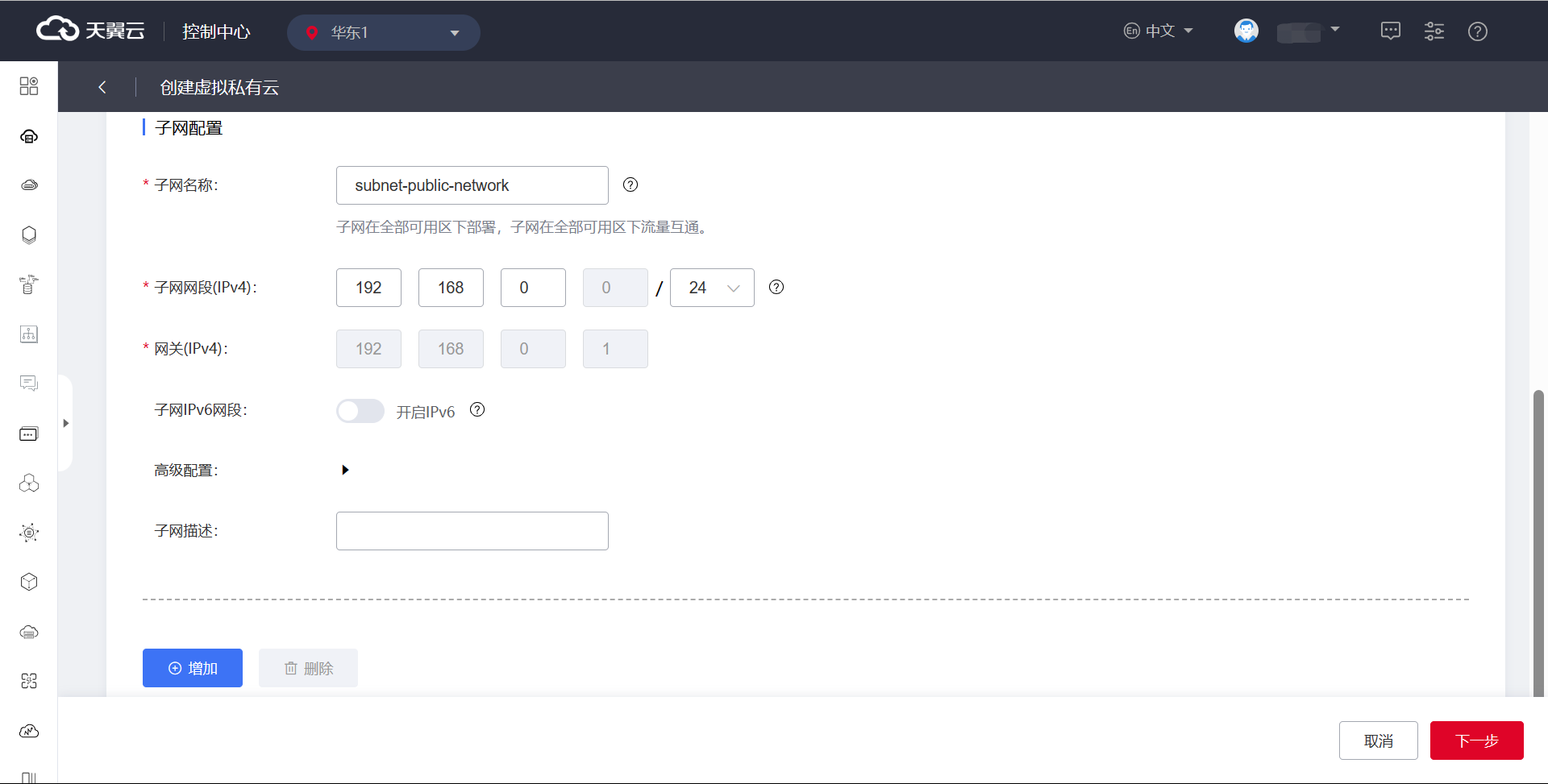

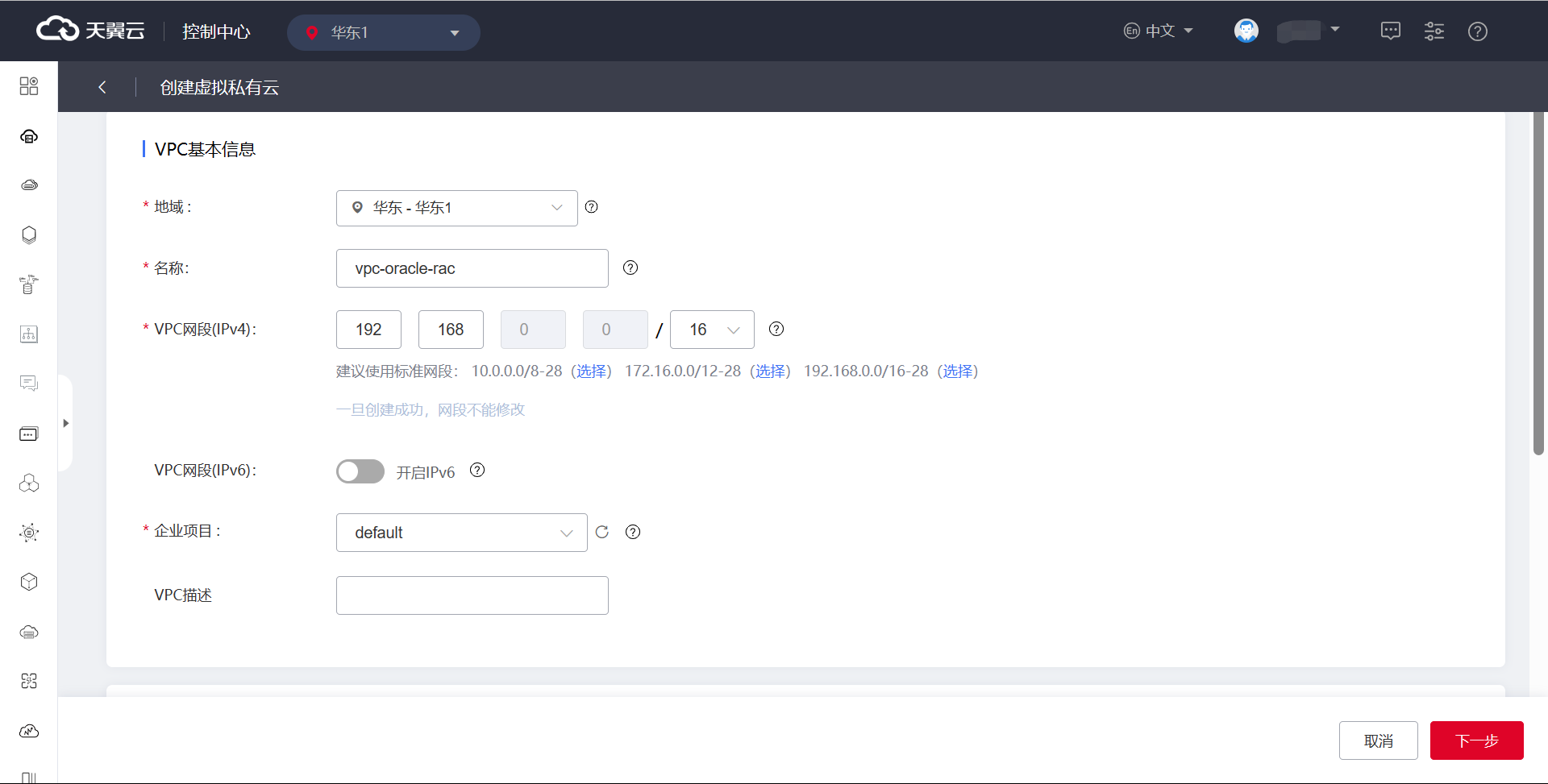

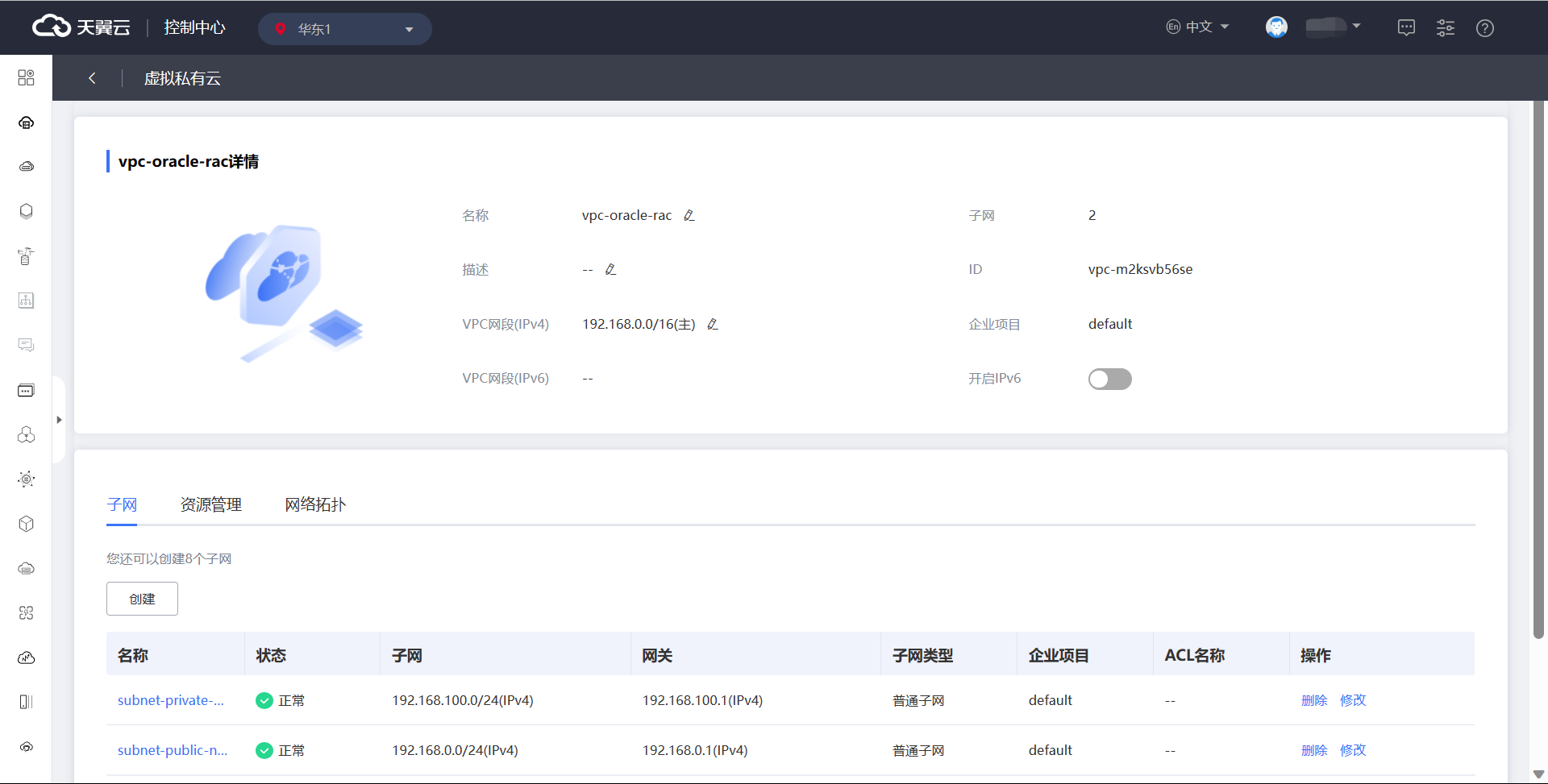

VPC虚拟网络的创建，先设定VPC网段（演示中设定为192.168.0.0/16），子网配置中可以先将Oracle RAC的public network子网一并创建（示例中为192.168.0.0/24）。

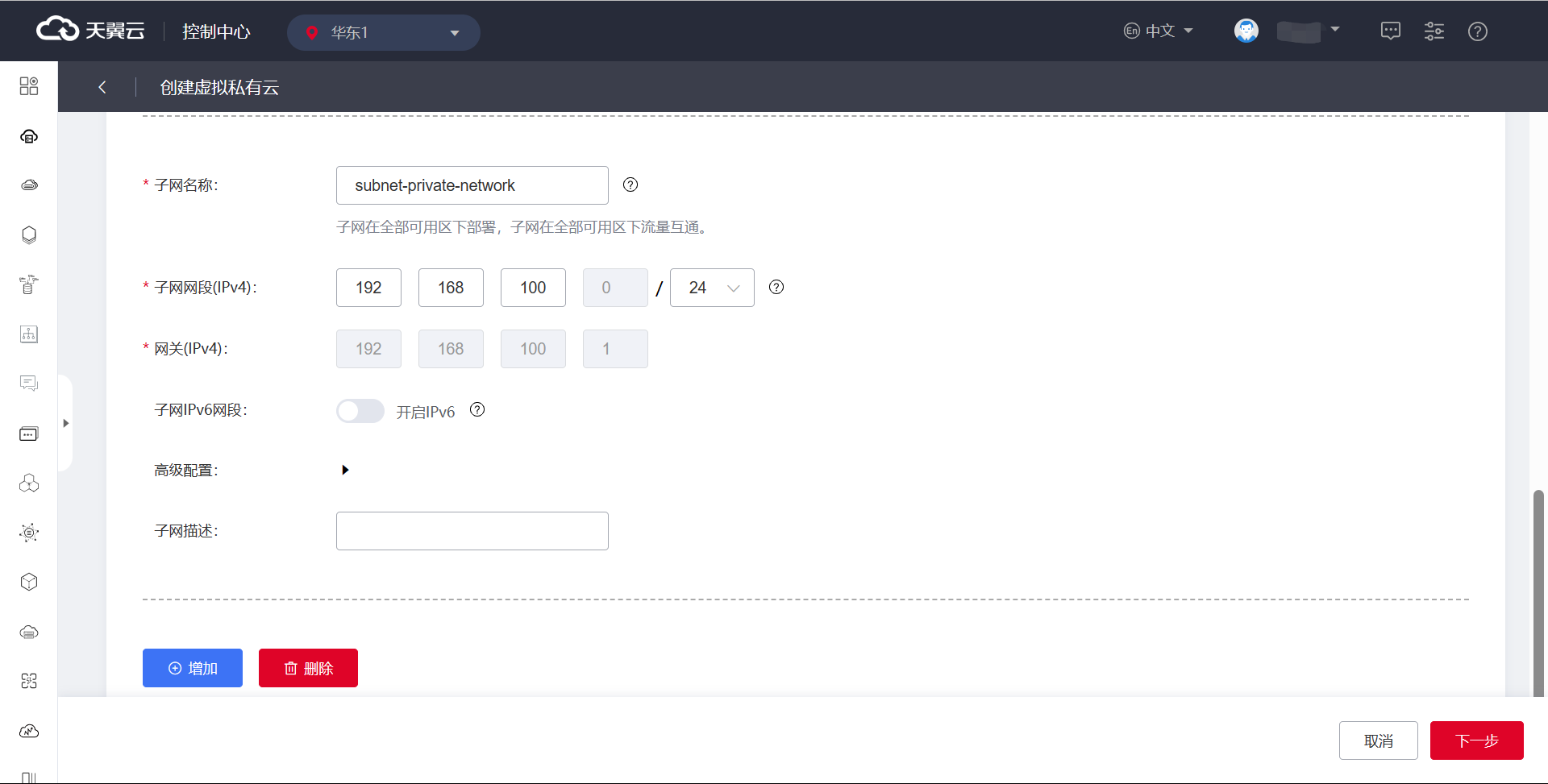

继续为Oracle RAC创建private network子网（示例中为192.168.100.0/24）。

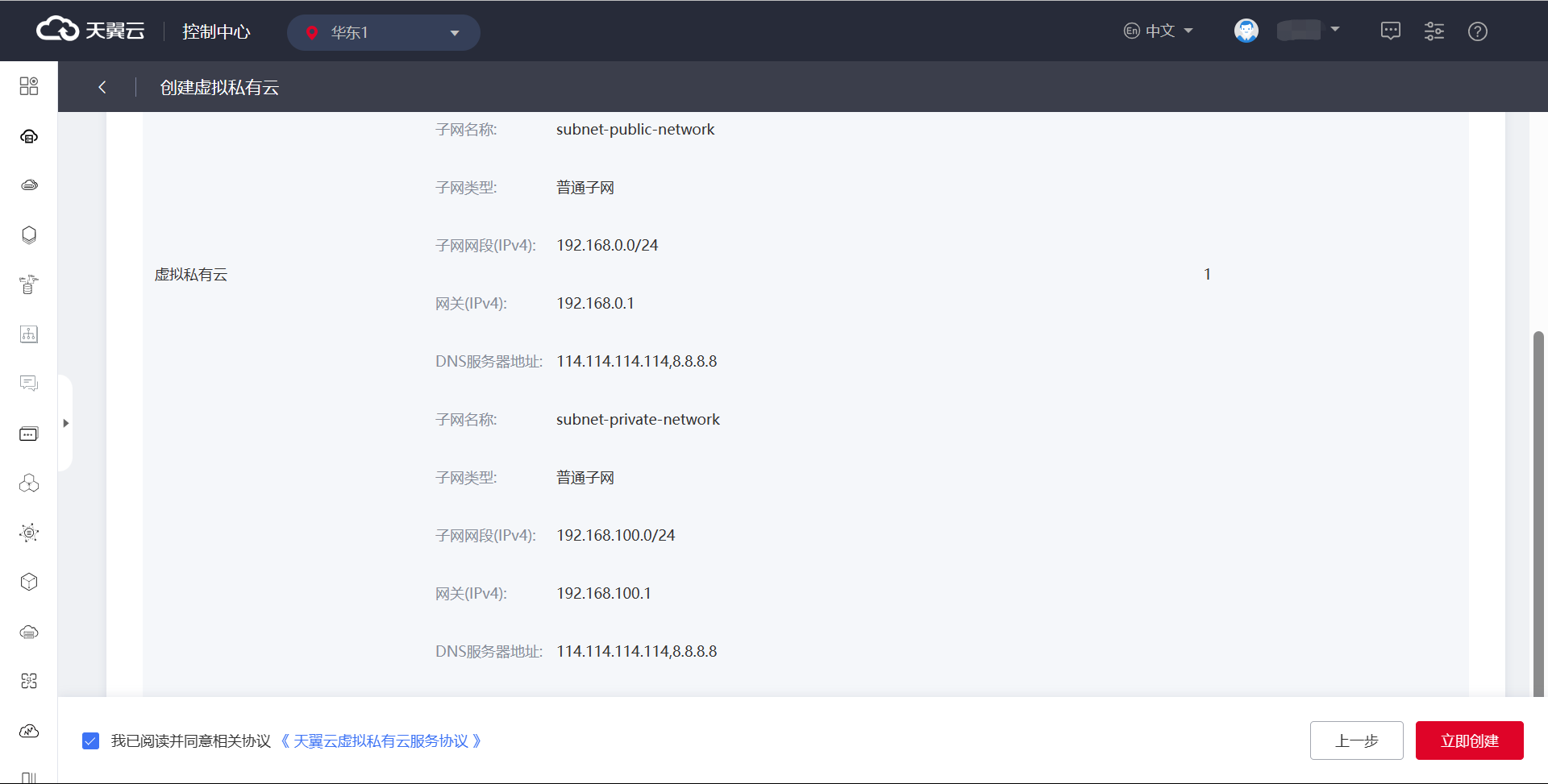

单击“下一步”后，确认创建信息无误后，勾选“我已阅读”并单击“立即创建”按钮。

虚拟IP创建

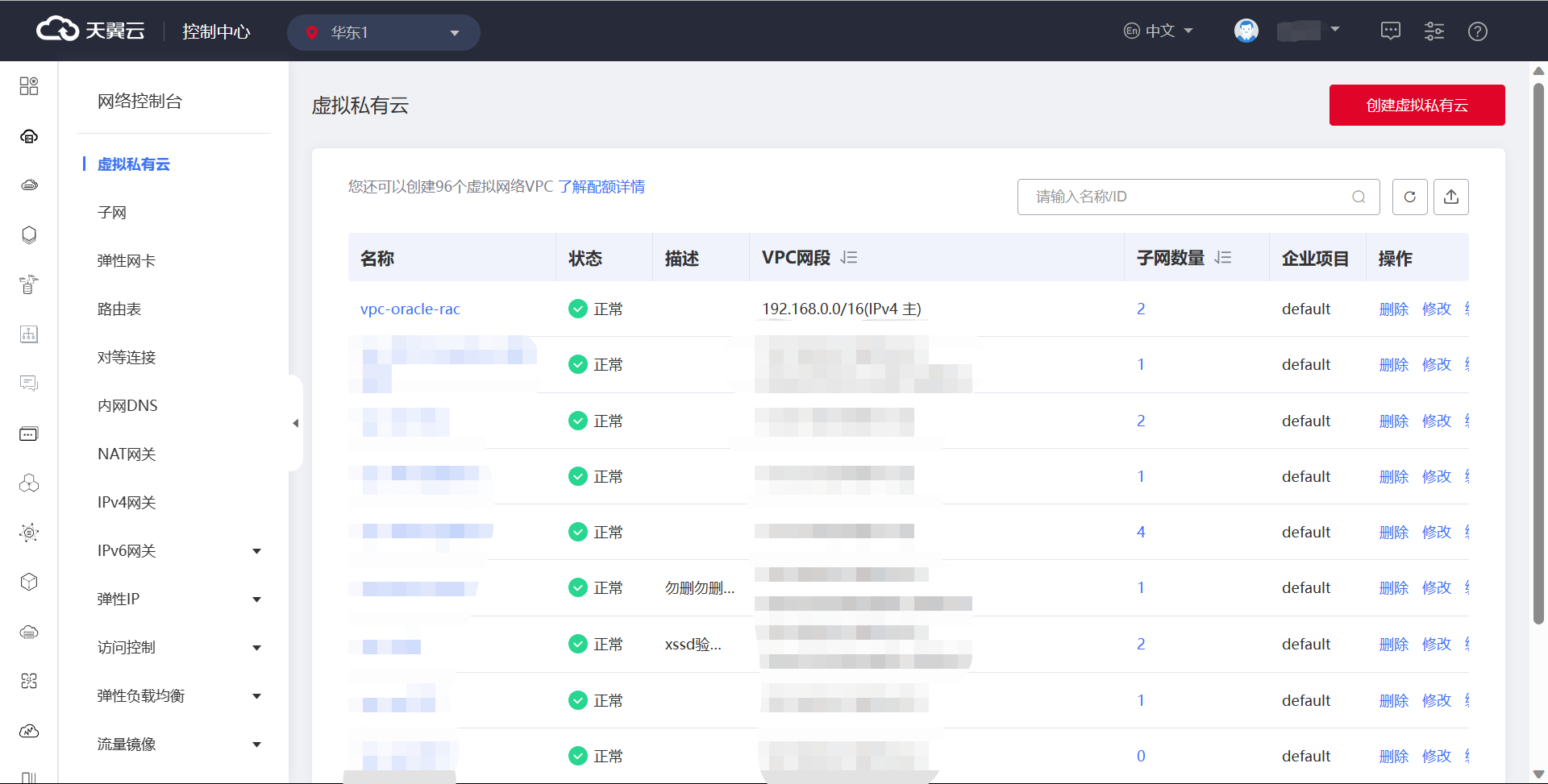

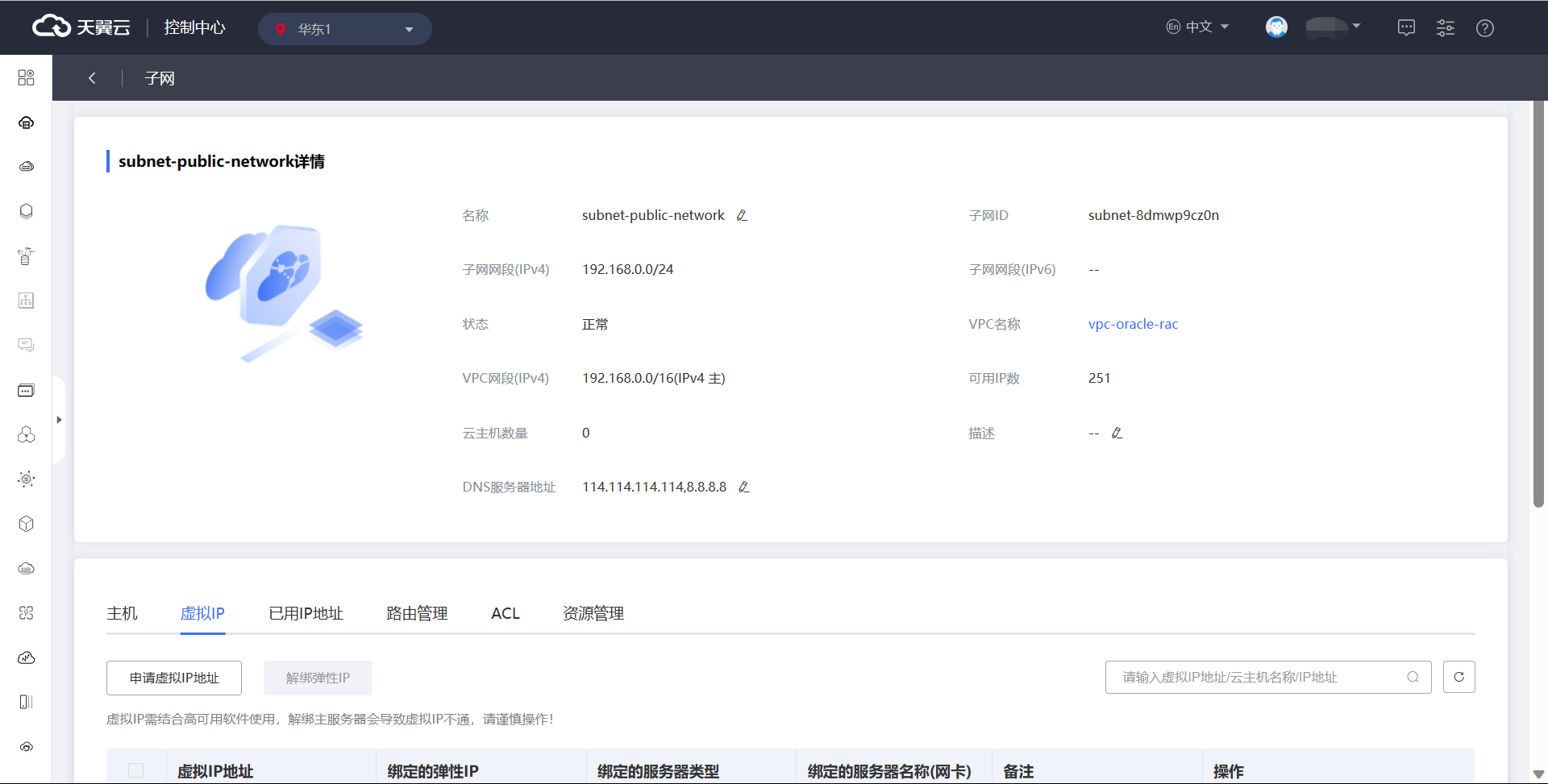

进入已创建的public network子网

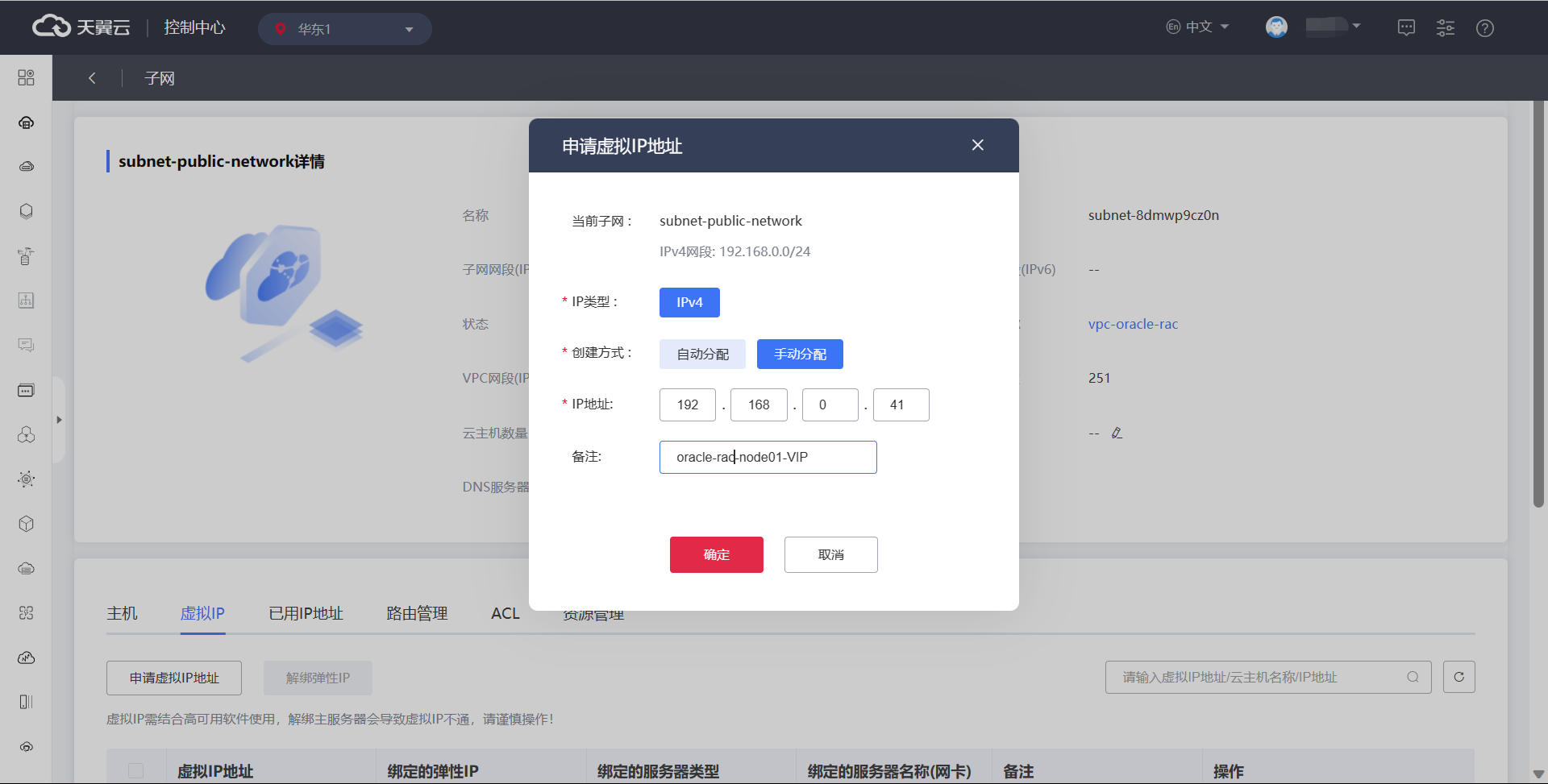

在公开服务子网中申请虚拟IP地址

申请的虚拟IP可以在绑定的实例之间浮动。

示例创建的是集群节点一的VIP地址：192.168.0.41

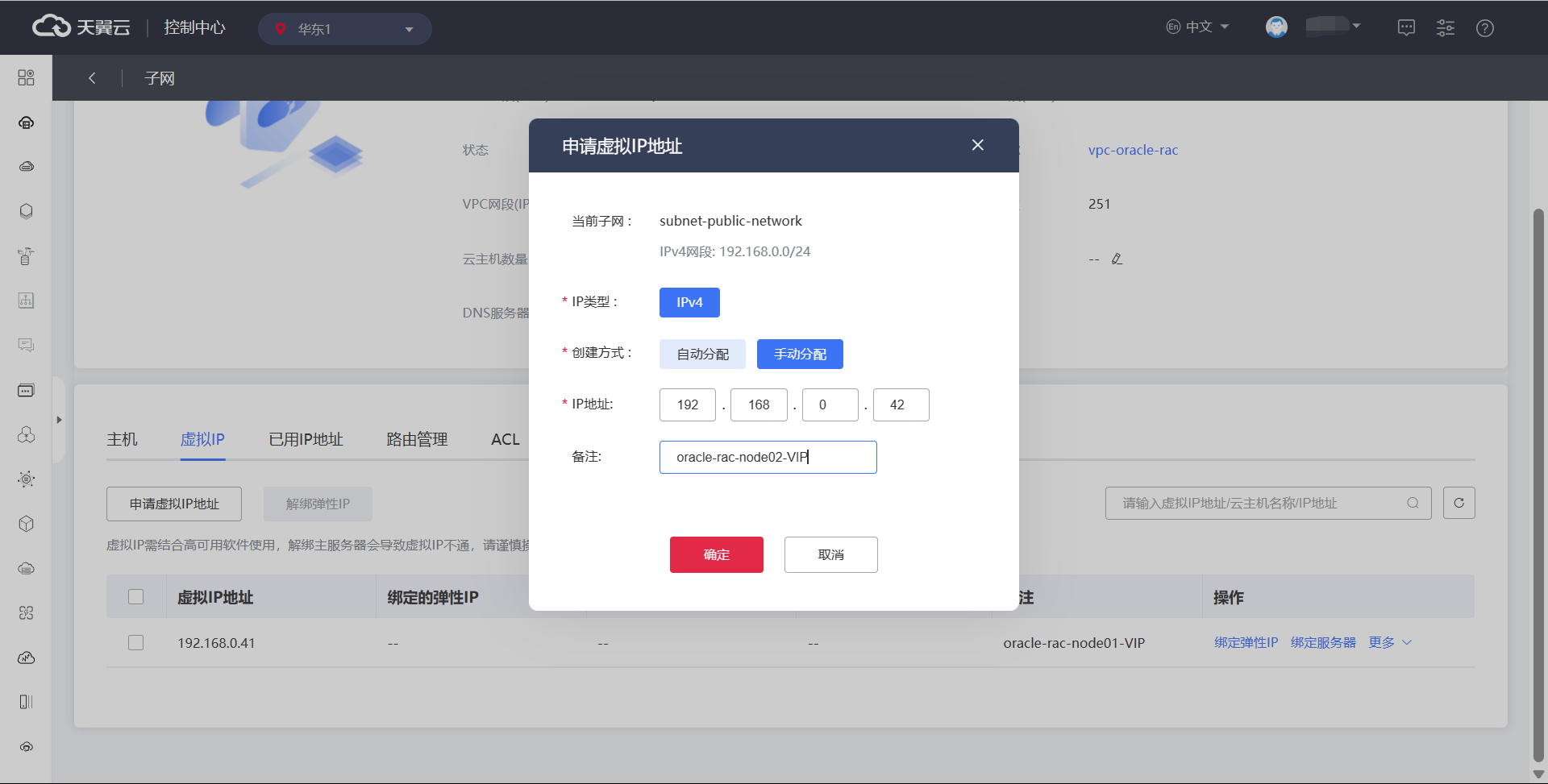

需要已同样的方式，创建节点二的VIP地址：192.168.0.42

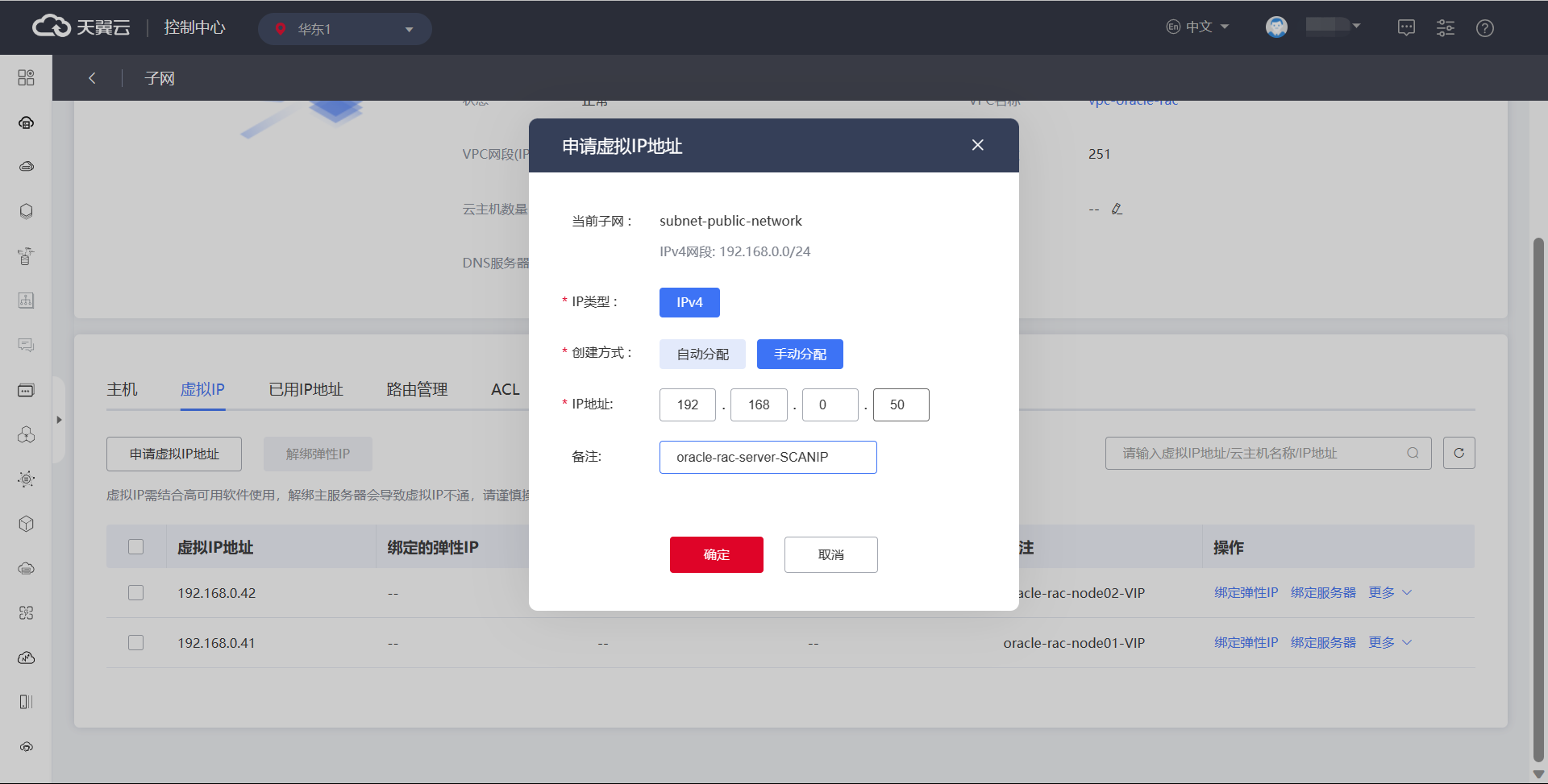

创建提供服务的SCAN IP：192.168.0.50

组播

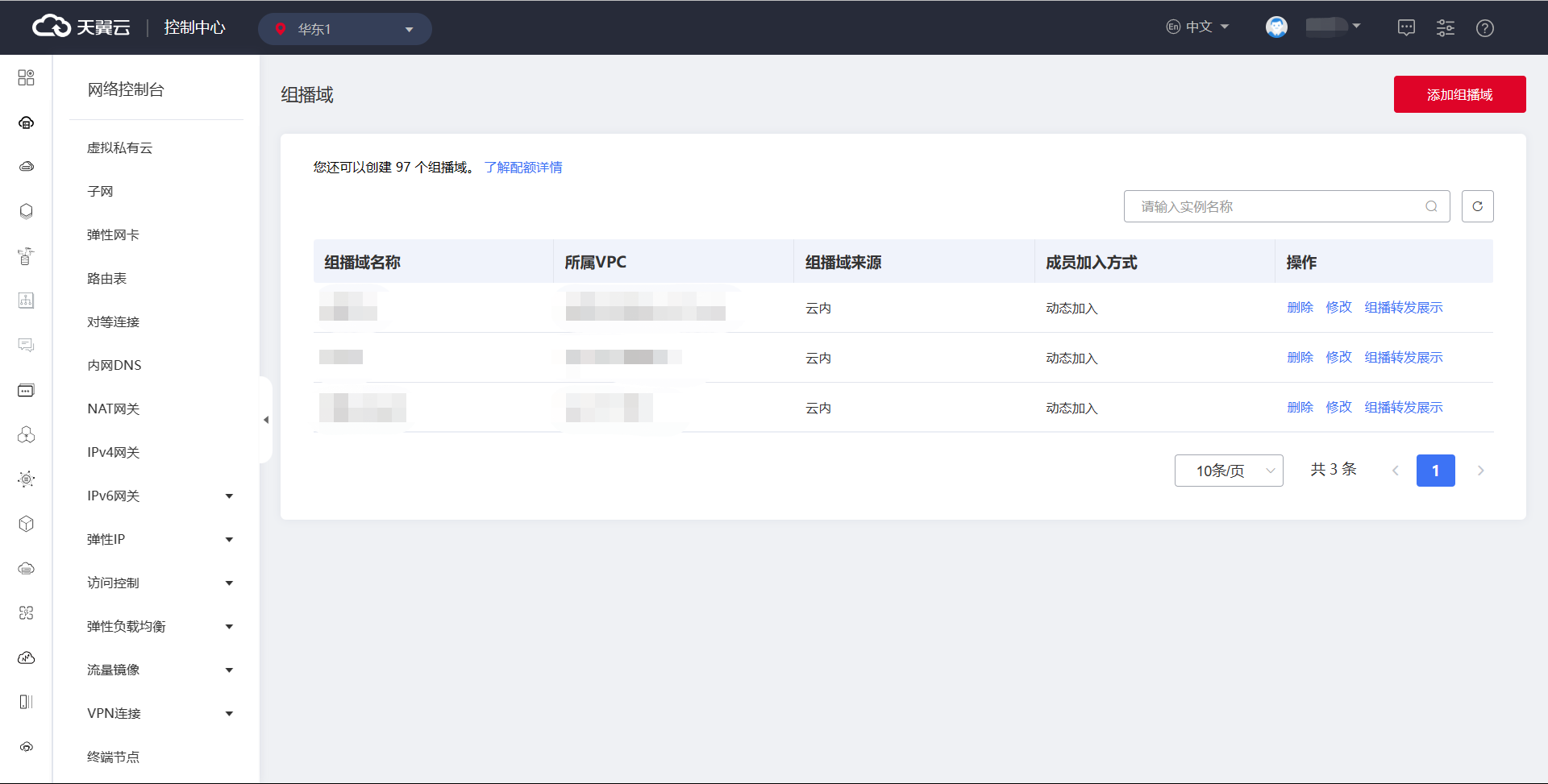

由于Oracle RAC的private network需要组播功能的支持，因此需要配置VPC虚拟网络的组播功能。可以通过“网络控制台>组播”选项进入组播配置。创建组播域的配置中，选择“组播域来源”为“云内”，选择之前步骤创建的VPC虚拟网络，“成员加入方式”选择“动态加入”，协议支持版本选择IGMPv2和IGMPv3，如示例所示：

安全组

由于默认安全组，仅开通22端口和ping服务，子网内的集群节点无法进行正常的TCP、UDP包通信，需要单独设置安全组，放行子网内的网络通信（需配置新的安全组oracle-rac-sg，并应用于public和private网络的网卡）。
