每个集群即一个独立运行的文档数据库，分片集群架构由路由（mongos）、配置（config）和分片（shard）组成。

数据读写请求经mongos分发，通过查询config信息，并行分配到相应shard，可轻松应对高并发场景，且config和shard均采用三副本架构，保证高可用，集群架构如下图所示。

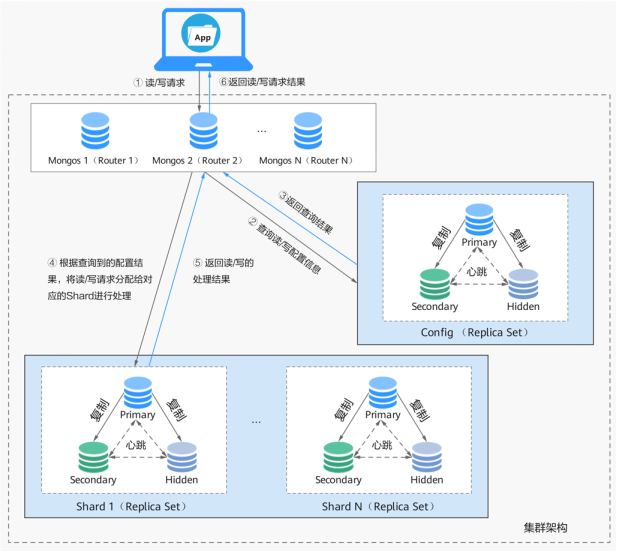

图 集群架构

lmongos为单节点配置，用户可以通过多个mongos实现负载均衡及故障转移，单个集群实例可支持2～16个mongos节点。

lshard节点是分片服务器，当前架构是三节点副本集。单个集群版实例可支持2~16个shard节点。

lconfig为集群必备组件，负责存储实例的配置信息，由1个副本集构成。

• 支持通过控制台新增mongos和shard节点，不支持通过原生命令新增节点。
• 用户不可以直接连接访问config和shard节点，所有数据操作均需要连接mongos进行下发。
• 目前不支持将现有三节点副本集直接升级到集群模式。
