DCS Redis缓存类型都支持主备实例，本章节主要介绍Redis缓存类型的主备实例，有四个版本选择，Redis3.0、Redis4.0、Redis5.0和Redis6.0。

主备实例特点

DCS的主备实例在单机实例基础上，增强服务高可用以及数据高可靠性。

主备实例具有以下特性：

1.持久化，确保数据高可靠

实例默认包含一个主节点和一个备节点，都默认开启数据持久化。

Redis主备实例的备节点对用户不可见，不支持客户端直接读写数据。

2.数据同步

主备节点通过增量数据同步的方式保持缓存数据一致。


说明

当网络发生异常或有节点故障时，主备实例会在故障恢复后进行一次全量同步，保持数据一致性。




3.故障后自动切换主节点，服务高可用

当主节点故障后，连接会有秒级中断、不可用，备节点在30秒内自动完成主备切换，切换完成后恢复正常访问，无需用户操作，业务平稳运行。

4.容灾策略

跨AZ部署（可用区）：DCS支持将主备实例的主备副本部署在不同的AZ内，节点间电力与网络均物理隔离。您可以将应用程序也进行跨AZ部署，从而达到数据与应用全部高可用。

Redis 3.0实例架构设计

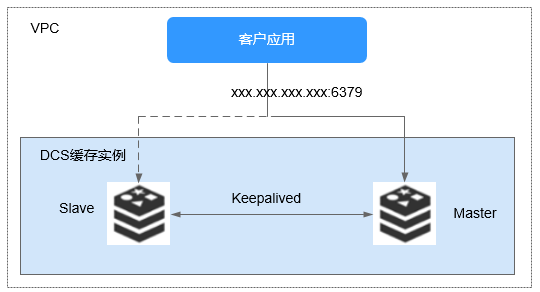

DCS的Redis主备实例架构，如下图所示。

主备实例示意图

示意图说明：

• VPC

虚拟私有云。实例的内部所有服务器节点，都运行在相同VPC中。


说明

VPC内访问，客户端需要与主备实例处于相同VPC，并且配置安全组访问规则。




• 客户应用

运行在ECS上的客户应用程序，即Redis的客户端。

Redis实例兼容开源协议，可直接使用开源客户端进行连接，关于客户端连接示例，请参考连接实例。

• DCS缓存实例

DCS主备实例包含了Master和Slave两个节点。默认开启数据持久化功能，同时保持节点间数据同步。

DCS实时探测实例可用性，当主节点故障后，备节点升级为主节点，恢复业务。

Redis 3.0的访问端口默认为6379，不支持定义端口。

Redis 4.0/5.0/6.0主备实例架构设计

Redis 4.0/5.0主备实例的架构设计，如下图所示。

Redis 4.0/5.0/6.0主备实例示意图

图说明如下：

1.Redis 4.0/5.0/6.0主备实例使用哨兵模式（Sentinel）进行管理，Sentinel会一直监控主备节点是否正常运行，当主节点出现故障时，进行主备倒换。

Sentinel对用户不可见，仅在服务内部中使用。

2.备节点和主节点规格一致，用户创建主备实例时，默认包含一个主节点和一个备节点。

Redis 4.0/5.0/6.0实例支持定义端口，如果不自定义端口，则使用默认端口6379。图中以默认端口6379为例，如果已自定义端口，请根据实际情况替换。
