计网重点汇总
1. 各层重点及协议汇总
1.1 物理层

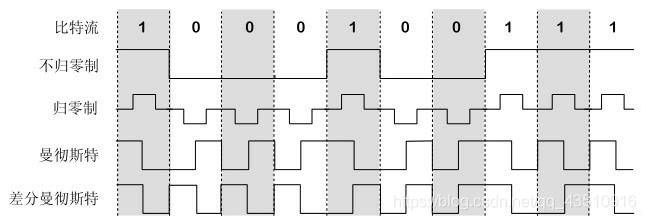

1.1.1 常见编码
- 归零制:正脉冲为1,负脉冲为0;
- 不归零制:正电平代表1,负电平代表0;
- 曼彻斯特编码:位周期中心的上跳变代表0,位于周期中心的下跳变代表1;
- 差分曼彻斯特编码:位开始边界有跳变代表0,而位开始边界没有跳变代表1;
1.1.2 信噪比
——信噪比
1.1.3 码分复用(CDM)
若使1个码元携带n bit 的信息量,则M Baud的码元传输速率所对应的信息传输速率为M ·n bit/s
1.2 数据链路层
1.2.1 差错检验(CRC)
- D——二进制数据
- G——生成式(多项式编码)
- R——冗余码
- r——R的位数-1
1.2.2 载波监听多址接入/碰撞检验(CSMA/CD)
- 截断二进制指数退避;
- 只有发送时延大于该往返时延才能保证检测出所有可能的碰撞;
1.2.3 点对点协议(PPP)
- 首部5个字节,尾部3个字节;
- 信息字段不超过1500;
1.3 网络层
1.3.1 网际协议(IP)
- 首部20字节;
- 片偏移以8个字节为一个单位;
- 分CIDR(斜线记法)地址块:先分大网再分小网,划分大小最合适的地址块,允许剩余地址块;
1.3.2 地址解析协议(ARP)
- IP 转化为 MAC(物理地址)
1.3.3 内部网关协议(RIP)
所有新接收到的路由信息距离+1
if 转发表中不存在该目的网络:
添加节点
else
if 相同下一跳:
更新节点
else
if 距离更短:
更新节点
1.3.4 分类编址
- A类地址:1.0.0.1 - 126.255.255.254
- B类地址:128.0.0.1 - 191.255.255.254
- C类地址:192.0.0.1 - 223.255.255.254
- D类地址:244.0.0.1 - 239.255.255.254
- E类地址:240.0.0.1 - 247.255.255.254
1.3.5 网际控制报文协议(ICMP)
- ICMP差错报告报文
- ICMP询问报文
1.4 运输层
1.4.1 用户数据报协议(UDP)
- 首部8字节;
- 无连接、尽最大努力交付、面向报文;
1.4.2 传输控制协议(TCP)
- 首部20字节;
- 全双工、面向连接、可靠交付。

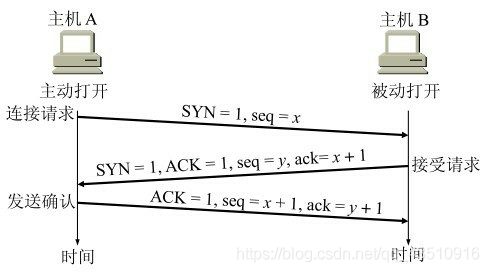

1.4.2.1 TCP连接建立(三次握手)

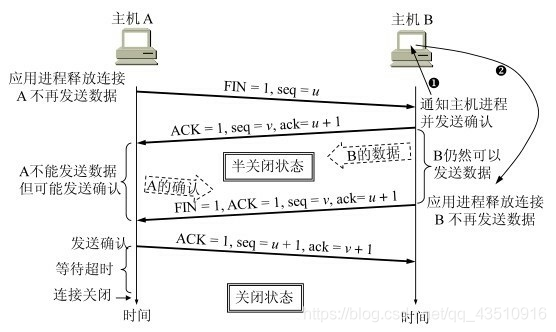

1.4.2.2 TCP连接释放(四次)
1.4.3 拥塞控制

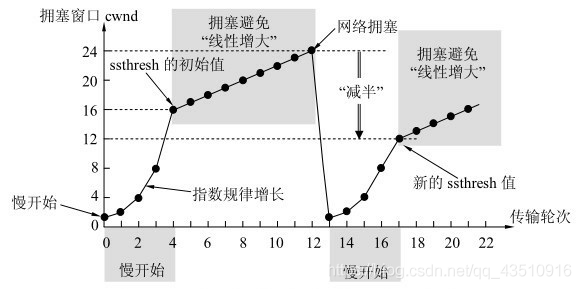

图:慢启动和拥塞避免算法的实现举例
图:对接收到 3 个重复 ACK 和超时事件的不同处理
1.5 应用层
1.5.1 超文本传送协议(HTTP)
- 非持续连接
- 持续连接
- 流水线方式
- 非流水线
eg:假定在同一Web服务器上的某HTML文件引用了3个非常小的对象(例如图片)。忽略发送时间,往返时延为RTT,不考虑连接释放时间,在下列各种情况下将该页面完整接收下来需要多长时间?
(1) 采用非并行TCP连接的HTTP非持续连接方式;
2RTT+3*2RTT=8RTT
(2) 采用并行TCP连接的HTTP非持续连接方式;
2RTT+2RTT=4RTT
(3) 采用HTTP持续连接非流水线方式;
2RTT+3*RTT=5RTT
(4) 采用HTTP持续连接流水线方式。
2RTT+RTT=3RTT
1.5.2 文件传送协议(FTP)
- 控制连接+数据传送连接;
- 数据传送是非连续的;
1.5.3 简单邮件传送协议(SMTP)
- 建立连接(TCP)
- 邮件传送
- 连接释放
1.5.4 base64编码
把3位二进制编码用4位base64编码来表示,所以原字节数乘
