使用条件

预案设计需要至少一个不为空的预案阶段节点，需要预先创建并设计预案阶段。

操作步骤

在您创建预案后，可以通过多活容灾服务控制台进行预案设计。

操作步骤

1. 登录天翼云，进入控制中心。

2. 单击管理控制台左上角的，选择区域（当前仅“华东1”支持多活容灾服务）。

3. 在服务列表选择“计算”-“多活容灾服务”，进入多活容灾服务控制台。

4. 点击左侧菜单栏-“预案编排”-“预案管理”，进入预案管理列表页。

5. 在列表上方下拉菜单中选择需要进行预案操作的命名空间。

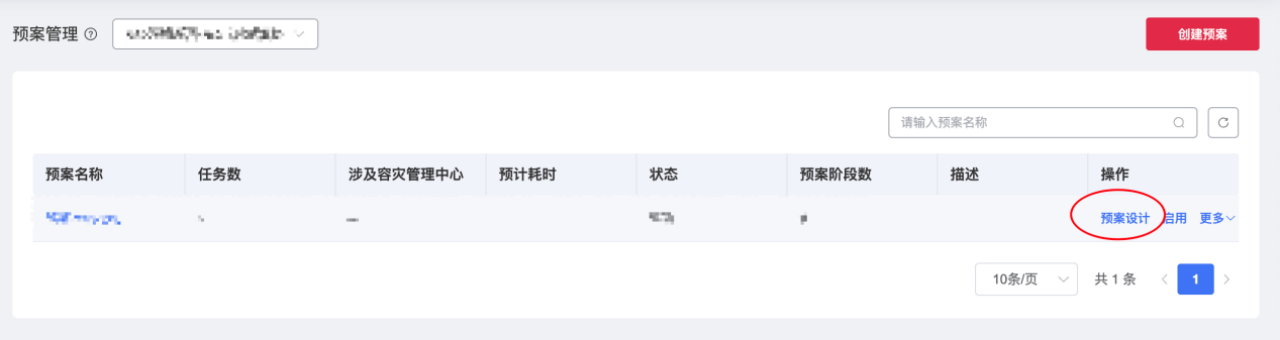

6. 点击预案列表中的“预案设计”按钮。



   1. 若当前预案状态为草稿，直接进入预案设计页面。

   2. 若当前预案状态为已启用，且未被容灾演练或应急切换关联，直接进入预案设计页面。

   3. 若当前预案状态为已启用，且存在关联的容灾演练或应急切换，弹出预案设计提示弹窗，用户确认已知晓相关信息后，点击确认按钮后，进入预案设计页面。不同状态的容灾演练或应急切换与预案的关联情况如下：

      1. 若当前预案已被容灾演练关联，对预案重新设计后，对应容灾演练将自动关联最新的预案流程执行演练。

      2. 若当前预案已被未开始的应急切换关联，对预案重新设计后，对应应急切换将关联最新的预案流程执行切换。

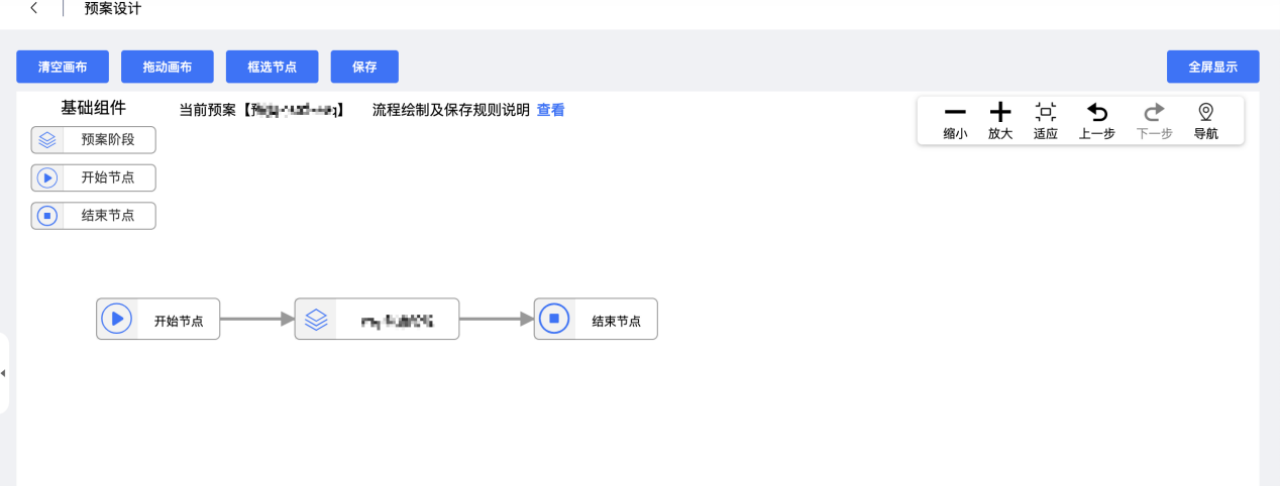

7. 在预案设计页面，用户可拖拽预案阶段、开始节点和结束节点至画布中，同时可点击预案阶段节点进行预案阶段配置。

8. 预案阶段组件配置。若用户拖拽预案阶段任务至画布后，点击“预案阶段”，弹出关联预案阶段弹窗，可选择已发布的预案阶段，选择后点击“确定”。

9. 整体预案设计完毕后，检查是否符合预案设计流程规则，如下：

   1. 有且必须有一个开始节点；

   2. 有且必须有一个结束结束；

   3. 至少有一个预案阶段节点，且所有预案阶段均不能为空；

   4. 所有节点必须通过箭线连接；

   5. 两个节点间只能有1条箭线（不区分箭头方向）；

   6. 开始节点不能有入方向箭线，结束节点不能有出方向箭线。

10. 确认符合规则后，点击画布上方“保存”按钮，保存当前预案设计。
