一、概要

单机限流可以解决单个服务实例的限流问题，在分布式环境中同一个服务往往存在多个实例，单机限流缺少全局视角无法感知整体系统状态。应用服务网格提供了全局限流能力，支持在ingress网关和sidecar实现全局限流，以下是全局限流相关的说明。

二、全局限流架构

全局限流架构图如下，在Ingress网关和sidecar处均可配置全局限流策略，请求经过数据面代理时，数据面请求外部的全局限流服务判断本次请求放行或拦截。

当前数据面采用Envoy实现，这里的全局限流服务也是遵循Envoy规范的gRPC服务，Envoy社区也提供了一个实现参考，具体可以查看envoyproxy/ratelimit项目。

三、全局限流使用配置说明

应用服务网格封装了Envoy全局限流能力，定义了GlobalRateLimiter K8s CRD，实现Ingress网关和Sidecar全局限流能力；您可以在应用服务网格控制台-》流量管理中心-》全局限流 菜单下管理全局限流策略。

例如要对Ingress网关做全局限流，可以配置：

apiVersion: istio.ctyun.cn/v1beta1
kind: GlobalRateLimiter
metadata:
  name: gateway-limit
spec:
  workloadSelector:
    labels:
      istio: ingressgateway
  context: GATEWAY
  rateLimitService:
    clusterName: outbound|8081||ratelimit.istio-system.svc.cluster.local
    failureModeDeny: true
    timeout: 10s
  configs:
    - routeConfig:
        vhost:
          name: ""
    # 针对ingressgateway网关，对访问路径/ratelimit限制每秒最多10次，其他路径限制每秒100次
      rateLimitConfigs:
        - limit:
            requests_per_unit: 100
            unit: second
        - limit:
            requests_per_unit: 10
            unit: second
          match:
            - name: :path
              exact_match: /ratelimit
              match_source: HEADER

GlobalRateLimiter配置说明如下：

字段	类型	必选	说明
workloadSelector	WorkloadSelector	no	一组标签key-value对，用于选中需要执行限流的数据面
context	PatchContext	no	数据面生效的场景，支持四种类型： SIDECAR_INBOUND：sidecar入流量方向生效 SIDECAR_OUTBOUND：sidecar出流量方向生效 GATEWAY：网关处生效 ANY：匹配所有 默认为ANY
RateLimitService	RateLimitService	no	全局限流服务定义，默认为ratelimit.default.svc.cluster.local服务，8081端口，超时时间为10秒
Configs	[]*GlobalConfig	no	限流配置

RateLimitService定义：

字段	类型	必选	说明
ClusterName	string	no	istio中的全局限流服务名称，如outbound|8081||ratelimit.default.svc.cluster.local
FailureModeDeny	bool	no	调用全局限流服务失败时的行为控制，设置为true时如果调用全局限流服务失败，则请求会被拦截；默认为false
Timeout	string	no	调用全局限流服务的超时时间，默认为10s

GlobalConfig定义：

字段	类型	必选	说明
RouteConfig	RouteConfigurationMatch	no	对应EnvoyFilter中的configPatches.match.routeConfiguration，用于实现virtual host和route匹配
RateLimitConfigs	[]*GlobalRateLimit	no	匹配到虚拟主机和路由后执行的限流策略

RouteConfigurationMatch定义：

字段	类型	必选	说明
Vhost	RouteConfigurationMatch_VirtualHostMatch	no	istio中的全局限流服务名称，如outbound|8081||ratelimit.default.svc.cluster.local

RouteConfigurationMatch_VirtualHostMatch定义：

字段	类型	必选	说明
Name	string	no	匹配的虚拟主机名称
Route	RouteConfigurationMatch_RouteMatch	no	路由匹配条件

RouteConfigurationMatch_RouteMatch定义：

字段	类型	必选	说明
Name	string	no	匹配的路由名称

GlobalRateLimit定义：

字段	类型	必选	说明
Limit	GlobalRateLimitConfig	no	限流值配置
Match	[]*GlobalRateLimitMatcher	no	限流匹配条件配置，多个条件之间是AND关系

GlobalRateLimitConfig定义：

字段	类型	必选	说明
RequestsPerUnit	uint32	no	限流值
Unit	string	no	限流时间单位，用于定义限流统计时间窗口，如second，minute

GlobalRateLimitMatcher定义：

字段	类型	必选	说明
Name	string	no	匹配字段名称
RegexMatch	string	no	正则匹配，对头部和query匹配生效
ContainsMatch	string	no	包含匹配，对头部和query匹配生效
ExactMatch	string	no	精确匹配，对头部、query和IP匹配生效
PrefixMatch	string	no	前缀匹配，对头部和query匹配生效
SuffixMatch	string	no	后缀匹配，对头部和query匹配生效
PresentMatch	bool	no	存在匹配，仅对头部匹配生效，如果为true，目标头部存在则匹配
InvertMatch	bool	no	反向匹配，基于前面的匹配结果取反作为最终匹配的结果
MatchSource	string	no	匹配数据源，支持HEADER，QUERY、IP

注意
任何一个匹配规则只能选择一种匹配策略。

四、全局限流体验

部署全局限流服务

我们才有envoy官方实现的全局限流服务envoyproxy/ratelimit，使用configmap管理限流服务配置，同时还依赖redis，具体配置如下

apiVersion: v1
kind: Service
metadata:
  name: redis
  labels:
    app: redis
spec:
  ports:
  - name: redis
    port: 6379
  selector:
    app: redis
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: redis
spec:
  replicas: 1
  selector:
    matchLabels:
      app: redis
  template:
    metadata:
      labels:
        app: redis
    spec:
      containers:
      - image: registry-huadong1.crs-internal.ctyun.cn/mstools/redis:alpine
        imagePullPolicy: IfNotPresent
        name: redis
        ports:
        - name: redis
          containerPort: 6379
      restartPolicy: Always
      serviceAccountName: ""
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: ratelimit-config
data:
  config.yaml: |
    domain: gateway-ratelimit
    descriptors:
      - key: PATH
        value: "/gateway"
        rate_limit:
          unit: minute
          requests_per_unit: 2
---
apiVersion: v1
kind: Service
metadata:
  name: ratelimit
  labels:
    app: ratelimit
spec:
  ports:
  - name: http-port
    port: 8080
    targetPort: 8080
    protocol: TCP
  - name: grpc-port
    port: 8081
    targetPort: 8081
    protocol: TCP
  - name: http-debug
    port: 6070
    targetPort: 6070
    protocol: TCP
  selector:
    app: ratelimit
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ratelimit
spec:
  replicas: 1
  selector:
    matchLabels:
      app: ratelimit
  strategy:
    type: Recreate
  template:
    metadata:
      labels:
        app: ratelimit
    spec:
      containers:
      - image: registry-huadong1.crs-internal.ctyun.cn/mstools/envoyratelimit
        imagePullPolicy: IfNotPresent
        name: ratelimit
        command: ["/bin/ratelimit"]
        env:
        - name: LOG_LEVEL
          value: debug
        - name: REDIS_SOCKET_TYPE
          value: tcp
        - name: REDIS_URL
          value: redis:6379
        - name: USE_STATSD
          value: "false"
        - name: RUNTIME_ROOT
          value: /data
        - name: RUNTIME_SUBDIRECTORY
          value: ratelimit
        - name: RUNTIME_WATCH_ROOT
          value: "false"
        - name: RUNTIME_IGNOREDOTFILES
          value: "true"
        - name: HOST
          value: "::"
        - name: GRPC_HOST
          value: "::"
        ports:
        - containerPort: 8080
        - containerPort: 8081
        - containerPort: 6070
        volumeMounts:
        - name: config-volume
          mountPath: /data/ratelimit/config
      volumes:
      - name: config-volume
        configMap:
          name: ratelimit-config

部署业务服务

部署nginx作为业务服务，请基于当前注入策略配置命名空间和pod的标签，确保nginx pod注入sidecar，如下

apiVersion: v1
kind: Service
metadata:
  name: ngmtls
  labels:
    app: ngmtls
    service: ngmtls
spec:
  ports:
  - port: 8080
    targetPort: 80
    name: http
  selector:
    app: ngmtls
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ngmtls
  labels:
    app: ngmtls
spec:
  replicas: 1
  selector:
    matchLabels:
      app: ngmtls
      name: ngmtls
  template:
    metadata:
      labels:
        app: ngmtls
        name: ngmtls
        source: CCSE
    spec:
      containers:
      - name: ngmtls
        image: registry-huadong1.crs-internal.ctyun.cn/mstools/nginx:1.26-alpine-perl-mtls
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 80
        - containerPort: 443

创建ingress网关

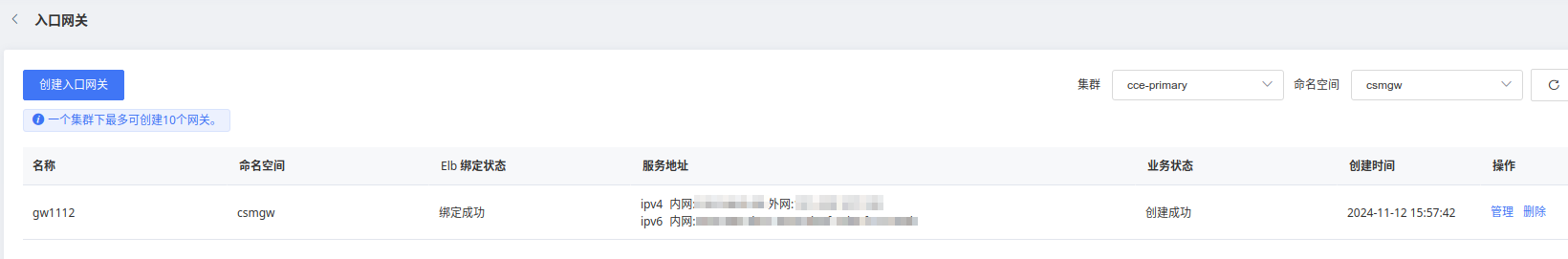

创建Ingress网关并绑定ELB，系统自动创建istio Gateway资源，如下

配置网关VirtualService

在VirtualService中指定路由名称为ngroute，匹配路径/index.html，转发到我们部署好的nginx服务

通过浏览器访问/index.html可以看到返回正常的页面

网关VirtualHost限流

在网关所属的命名空间创建全局限流策略（通过workloadSelector选中网关工作负载），匹配网关的vhost（名称为""）针对/index.html的访问限流每秒2次

apiVersion: istio.ctyun.cn/v1beta1
kind: GlobalRateLimiter
metadata:
  name: gateway-limit
spec:
  workloadSelector:
    labels:
      gateway-unique-name: "cce-primary.csmgw.ingressgateway.gw1112"
  context: GATEWAY
  rateLimitService:
    clusterName: outbound|8081||ratelimit.ratelimit.svc.cluster.local
    failureModeDeny: true
    timeout: 10s
  configs:
    - routeConfig:
        vhost:
          name: ""
    # 针对ingressgateway网关，对访问路径/index.html限制每秒最多2次，其他路径限制每秒100次
      rateLimitConfigs:
        - limit:
            requests_per_unit: 100
            unit: second
        - limit:
            requests_per_unit: 2
            unit: second
          match:
            - name: :path
              exact_match: /index.html
              match_source: HEADER

创建完成后，打开配置编辑页面可以看到Status字段增加了限流配置，envoyproxy/ratelimit服务可以读取这些配置并执行对应的限流策略；

将这些配置拷贝到全局限流服务的configmap并重启全局限流服务。

连续请求/index.html页面，请求到达限流阈值后可以看到后端返回了HTTP 429错误

网关Route限流

以下配置匹配网关的vhost和route，执行指定的限流策略，如我们在网关配置的路由为ngroute，可以配置匹配该路由的限流策略，如下

apiVersion: istio.ctyun.cn/v1beta1
kind: GlobalRateLimiter
metadata:
  name: gateway-limit
spec:
  workloadSelector:
    labels:
      gateway-unique-name: "cce-primary.csmgw.ingressgateway.gw1112"
  context: GATEWAY
  rateLimitService:
    clusterName: outbound|8081||ratelimit.ratelimit.svc.cluster.local
    failureModeDeny: true
    timeout: 10s
  configs:
    - routeConfig:
        vhost:
          name: ""
          route:
            name: "ngroute"  # 该名称需要和virtualservice下的route name一致
    # 针对default虚拟服务路由配置限流规则，对访问路径/index.html限制每秒最多2次，其他路径限制每秒100次
      rateLimitConfigs:
        - limit:
            requests_per_unit: 100
            unit: second
        - limit:
            requests_per_unit: 2
            unit: second
          match:
            - name: :path
              exact_match: /index.html
              match_source: HEADER

Sidecar VirtualHost限流

全局限流策略也支持在Sidecar生效，只需要通过workloadSelector选中sidecar所在的工作负载，指定sidecar context（SIDECAR_INBOUND或者SIDECAR_OUTBOUND，一般配置为SIDECAR_INBOUND，即被调服务入口处限流）。

Sidecar vhost限流配置策略如下

apiVersion: istio.ctyun.cn/v1beta1
kind: GlobalRateLimiter
metadata:
  name: ng-limit
spec:
  workloadSelector:
    labels:
      app: "ngmtls"
  context: SIDECAR_INBOUND
  rateLimitService:
    clusterName: outbound|8081||ratelimit.ratelimit.svc.cluster.local
    failureModeDeny: true
    timeout: 10s
  configs:
    - routeConfig:
        vhost:
          name: inbound|http|8080
     # 对访问路径/index.html限制每秒最多2次，其他路径限制每秒100次
      rateLimitConfigs:
        - limit:
            requests_per_unit: 100
            unit: second
        - limit:
            requests_per_unit: 2
            unit: second
          match:
            - name: :path
              exact_match: /index.html
              match_source: HEADER

Sidecar Route限流

相比于vhost限流，增加了路由名称的匹配

apiVersion: istio.ctyun.cn/v1beta1
kind: GlobalRateLimiter
metadata:
  name: ng-limit
spec:
  workloadSelector:
    labels:
      app: "ngmtls"
  context: SIDECAR_INBOUND
  rateLimitService:
    clusterName: outbound|8081||ratelimit.ratelimit.svc.cluster.local
    failureModeDeny: true
    timeout: 10s
  configs:
    - routeConfig:
        vhost:
          name: inbound|http|8080
          route:
            name: default
     # 对访问路径/index.html限制每秒最多2次，其他路径限制每秒100次
      rateLimitConfigs:
        - limit:
            requests_per_unit: 100
            unit: second
        - limit:
            requests_per_unit: 2
            unit: second
          match:
            - name: :path
              exact_match: /index.html
              match_source: HEADER
