概述

虚拟服务（VirtualService）是服务网格的关键资源。虚拟服务定义了一组路由规则，并与请求匹配，根据匹配的结果将流量路由到响应的目标服务。本文介绍虚拟服务的基本管理以及CRD说明。

创建虚拟服务

进入网格实例页，选择菜单栏流量管理中心 -> 虚拟服务。

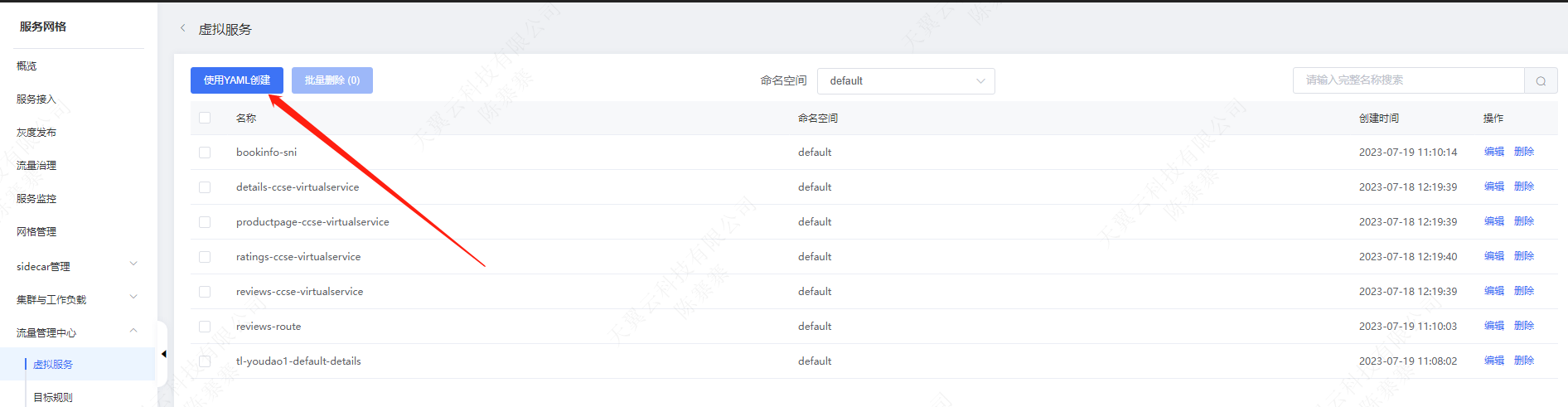

确认虚拟服务所在命名空间，选择使用yaml创建。
当前已经定义了一些路由模板，可以选择对应模板，按照自己的路由需求进行修改，然后提交。

修改虚拟服务

进入服务网格实例页，选择菜单栏流量管理中心 -> 虚拟服务。
选择相应的命名空间，列表页会展示当前命名空间下所有的虚拟服务定义。

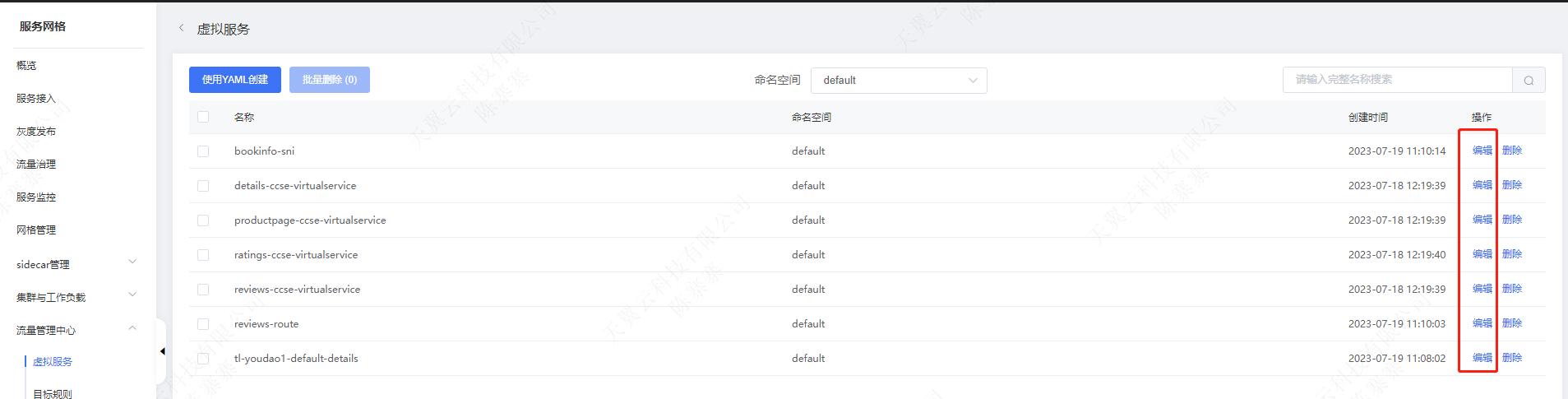

选择操作栏下的编辑选项，可以对已经创建的虚拟服务进行编辑修改。

删除虚拟服务

进入服务网格实例页，选择菜单栏流量管理中心 -> 虚拟服务。
选择相应的命名空间，列表页会展示当前命名空间下所有的虚拟服务定义。

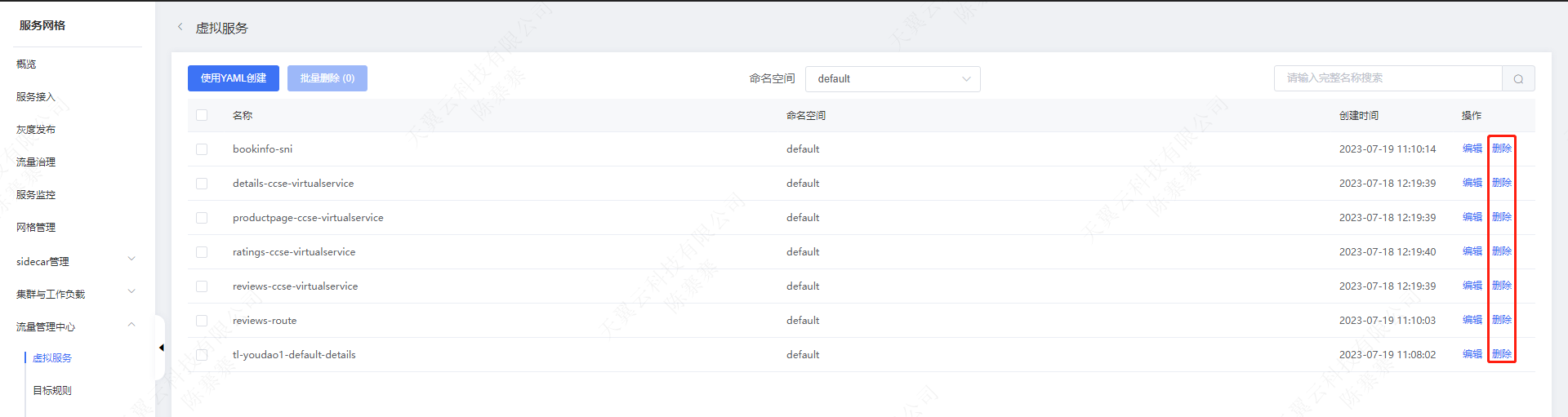

选择操作栏下的删除选项，可以删除已经创建的虚拟服务。

虚拟服务配置资源配置示例及关键字段说明

下面的虚拟服务配置将对reviews服务的访问默认转发到reviews服务的v1版本，如果uri匹配到/test前缀，则将请求转发到reviews服务的v2版本，reviews服务的两个版本使用另外一个目标规则定义。

apiVersion: networking.istio.io/v1beta1

kind: VirtualService

metadata:

name: reviews-route

spec:

hosts:

reviews.prod.svc.cluster.local

http:

- name:
  "reviews-v2-routes"

  match:

  - uri:

    prefix: "/test"

  route:

  - destination:

    host:
    reviews.prod.svc.cluster.local

    subset: v2
- name:
  "reviews-v1-route"

  route:

  - destination:

    host:
    reviews.prod.svc.cluster.local

    subset: v1

关联的目标规则配置中定义了reviews服务的两个子集，分别对应v1和v2版本：

apiVersion: networking.istio.io/v1beta1

kind: DestinationRule

metadata:

name: reviews-destination

spec:

host:
reviews.prod.svc.cluster.local

subsets:

- name: v1

  labels:

  version: v1
- name: v2

  labels:

  version: v2

VirtualService字段说明：

字段	类型	必选	说明
hosts	string	否	流量转发规则匹配的主机名称，可以是DNS域名（支持前缀通配匹配）、ip或者在K8s里可以是服务的名称（推荐使用FQDN）。 Hosts字段适用于tcp和http流量路由规则，对于引用网格内部服务的规则，hosts字段必须是域名的形式，ip形式的hosts只能用到Gateway资源对象中。
gateways	string	否	当前路由规则绑定的Gateway对象列表，可以是gateway-ns/gateway-name的形式，如果不加命名空间前缀，默认引用当前命名空间下的网关。
http	HTTPRoute	否	针对http流量的路由规则列表，适用于HTTP/HTTP2/GRPC协议。
tls	TLSRoute	否	针对TLS和HTTPS协议的路由规则列表，通常基于TLS连接过程中的sni信息进行路由。
tcp	TCPRoute	否	针对非HTTP和TLS协议的所有请求的路由规则。
exportTo	string	否	定义了当前虚拟服务对哪些命名空间暴露，用于实现可见性控制；不定义的话默认对所有命名空间可见。

HTTPRoute定义了对HTTP1.1 、HTTP2 、gRPC的路由规则，字段说明如下：

字段	类型	必选	说明
name	string	No	路由名称，会被记录到访问日志中，主要用于定位问题用。
match	HTTPMatchRequest	No	路由匹配规则列表，一个match下面的多个匹配规则之间是and关系，必须同时满足；match之间是or的关系。
route	HTTPRouteDestination	No	路由配置，可以直接返回结果、重定向请求或者将请求转发到其他服务。
redirect	HTTPRedirect	No	用于返回301重定向。
directResponse	HTTPDirectResponse	No	用于返回固定的响应，在route和redirect为空的时候可以配置该字段。
delegate	Delegate	No	指定用于委托HTTPRoute的虚拟服务，当route和redirect为空时可以设置，委托的虚拟服务会和当前规则合并。注意： 1.当前只支持一层委托。 2.委托的HTTPMatchRequest必须是根的严格子集，否则会有冲突，HTTPRoute将不会生效。
rewrite	HTTPRewrite	No	重写uri或者authority头部，不能与redirect一起使用；重写发生在转发请求之前。
timeout	Duration	No	http请求的超时时间。
retries	HTTPRetry	No	http请求重试策略。
fault	HTTPFaultInjection	No	客户端的故障注入策略（重试和超时策略将不生效）。
mirror	Destination	No	将流量镜像一份转发到指定的目标服务；该行为遵循尽最大努力原则，sidecar将不等待镜像结果返回。
mirrorPercentage	Percent	No	和mirror字段配合使用，定义镜像流量比例，默认为100%。
corsPolicy	CorsPolicy	No	跨域策略配置。
headers	Headers	No	Header操作策略。

TLSRoute定义了对TLS和HTTPS流量的路由规则，主要基于SNI路由，配置参数：

字段	类型	必选	说明
match	TLSMatchAttributes	Yes	TLS匹配规则，一个match内的多个规则是and关系，多个match之间是or的关系。
route	RouteDestination	No	流量转发目标。

TCPRoute描述了对TCP流量的匹配和转发规则，主要是基于端口的流量转发，配置字段包括：

字段	类型	必选	说明
match	L4MatchAttributes	Yes	TCP流量匹配规则，一个match内的多个规则是and关系，多个match之间是or的关系。
route	RouteDestination	No	流量转发目标。

HTTPMatchRequest配置定义了对http请求的一系列的匹配规则，具体字段如下：

字段	类型	必选	说明
name	string	No	标识一个匹配规则，会被记录到访问日志中，主要用于debug。
uri	StringMatch	No	Uri的匹配规则，当前支持三种匹配，分别是精确匹配、前缀匹配和正则匹配； uri匹配支持大小写敏感或不敏感匹配，可以通过ignore_uri_case字段配置。
scheme	StringMatch	No	Uri的scheme匹配，支持精确、前缀和正则匹配；大小写敏感。
method	StringMatch	No	HTTP方法匹配，支持精确、前缀和正则匹配；大小写敏感。
authority	StringMatch	No	HTTP Authority匹配，支持精确、前缀和正则匹配；大小写敏感。
headers	map<string, StringMatch>	No	HTTP头部匹配，针对每个头部支持定义匹配规则，支持精确、前缀和正则匹配；大小写敏感； uri, scheme, method, authority几个头部的匹配会被忽略。
port	uint32	No	目标主机的服务端口。
sourceLabels	map<string, string>	No	请求源工作负载应当具备的标签。
gateways	string	No	当前匹配规则适用的网关列表，会覆盖虚拟服务级别的网关列表。
queryParams	map<string, StringMatch>	No	请求参数匹配，针对每个头部支持定义匹配规则，支持精确、前缀和正则匹配；大小写敏感。
ignoreUriCase	bool	No	Uri匹配是否需要大小写敏感。
withoutHeaders	map<string, StringMatch>	No	和headers一样是对头部的匹配，匹配的效果刚好相反：如果header匹配了，则该请求不会应用该规则的处理。
sourceNamespace	string	No	限制请求源工作负载所在的命名空间。
statPrefix	string	No	相关监控指标的前缀。

HTTPRouteDestination定义了HTTP路由转发规则的目标服务

字段	类型	必选	说明
destination	Destination	Yes	要转发的目标服务信息。
weight	int32	No	当前目标服务的权重。
headers	Headers	No	头部操作规则。

RouteDestination定义了四层转发的目标服务

字段	类型	必选	说明
destination	Destination	Yes	要转发的目标服务信息。
weight	int32	No	当前目标服务的权重。
