函数流是一个面向无服务器计算领域，编排无服务器分布式应用的工作流服务。基于该服务，用户可以通过Low Code以及可视化的方式将多个独立的无服务器函数用顺序、分支、并行等方式轻松编排成一个完整的应用，并提供监控和管理平台，用于诊断和调试应用。
本章节主要介绍函数流组件、组件编排规则、表达式运算符和配置示例。
组件说明
函数流提供多种类型的组件，用户可以通过拖拽组件、配置组件和连接组件进行可视化编排，实现函数任务流的编排。使用函数流功能，请先了解下表。
组件说明
类型 名称 说明 函数组件 函数 FunctionGraph函数，如何创建函数请参见使用空白模板创建函数。 流程控制器 子流程 把已创建的“函数流”任务作为“子流程”组合成一个新的函数流任务。 并行分支 用于创建多个并行分支的控制器，以便同时执行多个分支任务，并可根据分支执行结束后控制下一步流程。 开始节点 只能加入触发器，用于标识流程的开始，一个流程只能有一个开始节点。 异常处理 用于控制函数执行失败后的下一步流程。 循环节点 用于对数组中每个元素进行循环处理。每次循环会执行一次循环内部的子流程。 时间等待 用于控制当前流程在指定时间延迟后再调用下一个流程。 服务节点 用于对多个函数构成的复杂操作进行抽象，可以将多个函数操作合并成一个原子节点进行管理。 条件分支 用于根据条件判断是否执行下一分支。 结束节点 用于标识流程的结束。
编排规则
-
设计的函数流必须是一个有向无环图，从开始节点出发，开始节点后续必须且只能连接一个节点（除了异常处理和结束节点）；流程必须在某一个节点结束，结束流程有两种形式：
- 流程中存在的节点没有任何后继节点，且后续节点非条件分支，并行分支或开始节点。
- 流程中存在结束节点，且结束节点后续无其他节点。
-
组件设计规则
触发器和函数
| 参数 | 说明 | 创建函数流时，是否必选 |
|---|---|---|
| 触发器 | 当前允许流程中配置0-10个触发器。 触发器必须配置在开始节点内。 触发器不允许连接其他任何节点，也不允许被其他节点连接。 |
否 |
| 函数 | 当前允许流程中配置0-99个函数节点。 当函数连接异常处理节点时，最多可以再连接一个非开始节点和非异常处理节点。 当函数不连接异常处理节点时，只能连接一个非开始节点。 |
否 |
流程控制器
| 参数 | 说明 | 创建函数流时，是否必选 |
|---|---|---|
| 子流程 | 该节点选择已创建的函数流任务。 | 否 |
| 并行分支 | 用于标识节点后面的分支会并行执行。 后继节点允许连接1-20个节点（除了异常处理，开始节点和结束节点），至少连接一个节点。 |
否 |
| 开始节点 | 用于标识流程开始，每个流程必须有且只能有一个开始节点。 开始节点后面必须接1个节点，后续节点类型不能是结束节点或者异常处理。 |
必选 |
| 异常处理 | 后面可以接0-10个节点，后继节点不能是开始节点，结束节点和异常处理节点。 | 否 |
| 循环节点 | 用来对数组中每个元素进行循环处理。每次循环会执行一次循环内部的子流程。 循环节点内部子流程需要满足如下规则： 1. 只能有一个起始节点（没有前驱节点），起始节点只能使用函数，时间等待节点。 2. 循环节点内部只允许编排函数，时间等待，异常处理节点。 |
否 |
| 时间等待 | 后面可以连接0个或1个节点，节点类型不能是开始节点和异常处理节点。 | 否 |
| 服务节点 | 服务节点由多个函数节点组成，后续节点可以是结束节点或异常处理节点。 | 否 |
| 条件分支 | 后面可以连接2-20个后继节点，后继节点类型不能为开始节点，结束节点和异常处理节点。 | 否 |
| 结束节点 | 后面不能接任何节点。 | 否 |
表达式运算符说明
异常处理和条件分支的表达式的结构为 [JsonPath] + [逻辑运算符] + [对比数据]，简单示例：$.age >= 20
JsonPath说明
| Operator | Supported | Description |
|---|---|---|
| $ | Y | 执行查询的root，所有正则表达式由此启动。 |
| @ | Y | 过滤正在处理的当前位置。 |
| . | Y | 子节点。 |
| [ (, )] | Y | 数组索引。 |
| [start:end] | Y | 数组切片运算符。 |
| [?()] | Y | 过滤表达式。 表达式必须计算为布尔值。 |
参见示例
- 简单取值：JSON数据样例
{
"fruits": [ "apple", "orange", "pear" ],
"vegetables": [{
"veggieName": "potato",
"veggieLike": true
},
{
"veggieName": "broccoli",
"veggieLike": false
}]
}
$.fruits表达式含义：取出fruits下对应的所有value。
$.fruits解析结果：["apple","orange","pear"]
- 简单过滤：JSON数据样例
{
"fruits": [ "apple", "orange", "pear" ],
"vegetables": [{
"veggieName": "potato",
"veggieLike": true
},
{
"veggieName": "broccoli",
"veggieLike": false
}]
}
表达式：$.vegetables[?(@.veggieLike == true)].veggieName
表达式含义：取出key值vegetables对应的所有value，并根据过滤条件输出veggieLike为True的veggieName。
取值结果：[potato]
逻辑运算符说明
使用以下数据作为例子中的输入参数：
{
"name" : "apple",
"weight": 13.4,
"type": [3,4,6,8],
"obj": {
"a" : 1
}
}
支持的运算符如下：
符号 作用 例子 返回值 备注 == 相等 $.name == 'apple' true 支持的数据类型包括：int,float,string,bool,nil != 不等 $.name != 'apple' false 支持的数据类型包括：int,float,string,bool,nil < 小于 $.weight < 12 false 只支持数字类型 > 大于 $.weight > 12 true 只支持数字类型 <= 小于等于 $.weight <= 13.4 true 只支持数字类型 >= 大于等于 $.weight >= 13.4 true 只支持数字类型 '*' 通配符 $.weight == '*' true 只支持在== 比较中使用 || 或 $.name == 'apple' || $.weight < 12 true 支持使用（）的复杂与或逻辑 && 且 $.name == 'apple' && $.weight < 12 false 支持使用（）的复杂与或逻辑
说明字符串格式常量需要使用‘’包含，例如：‘apple’
jsonpath表达式中不能出现上述保留字符'=', '!=', '<', '>', '|', '&'
配置示例
示例一
- 新建三个函数，Runtime均使用python 3.9，代码功能及内容如下所示 。
函数1：函数执行返回result的值为函数调用事件内的input输入值
import json
def handler (event, context):
input = event.get('input',0)
return {
"result": input
}
函数2：函数执行返回result的值为函数调用事件内的input输入值+2的结果值
import json
def handler (event, context):
input = event.get('input',0)
return {
"result": input+2
}
函数3：函数执行返回result的值为函数调用事件内的input输入值平方的结果值
import json
def handler (event, context):
input = event.get('input',0)
return {
"result": input*input
}

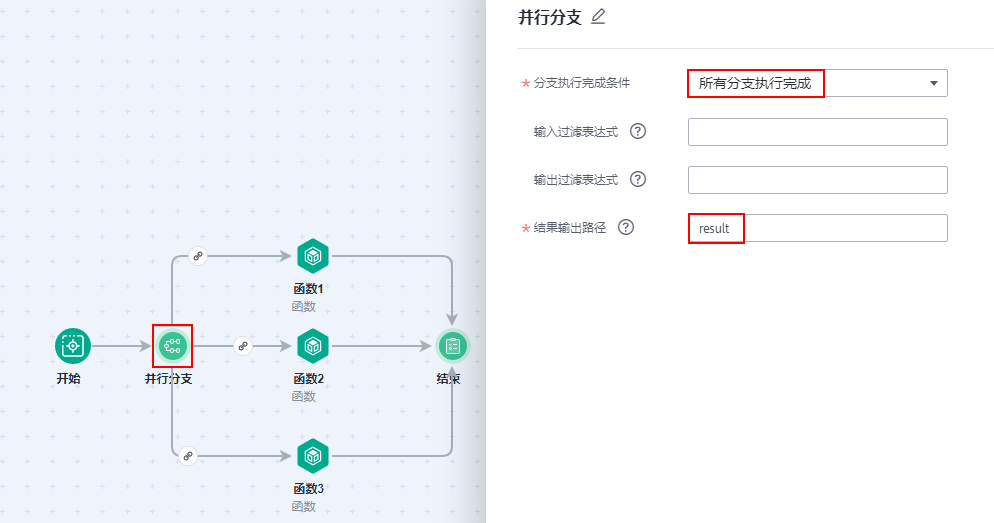

- 在函数流编排区域拖拽组件，“并行分支”节点配置如下。
并行分支节点配置

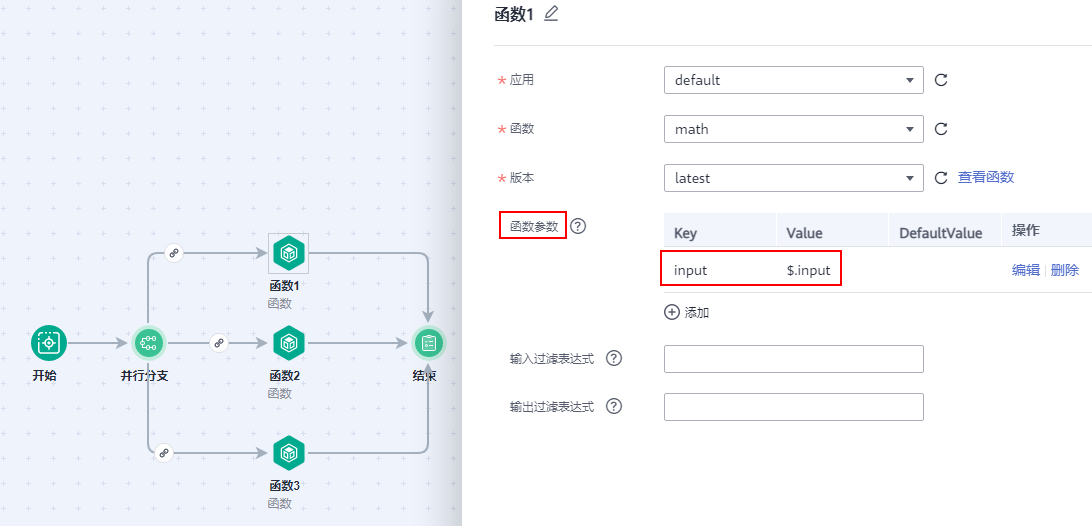

- 函数节点配置如表所示，在3个函数节点均需配置
函数节点配置
- 保存函数流，启动执行时，定义输入值如下所示。
{
"input":3
}

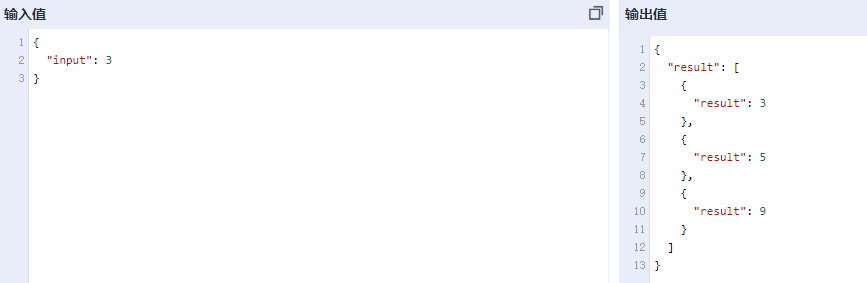

- 单击函数流任务名称，查看执行结果。
执行结果
示例二

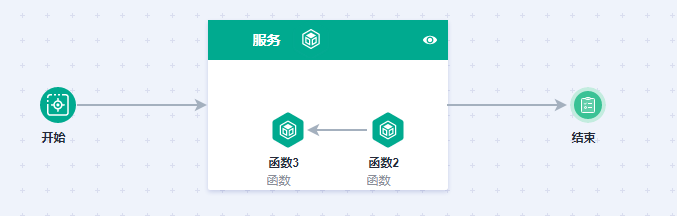

- 在函数编排区域编排与拖拽组件，服务节点选择“串行模式”。
服务节点配置

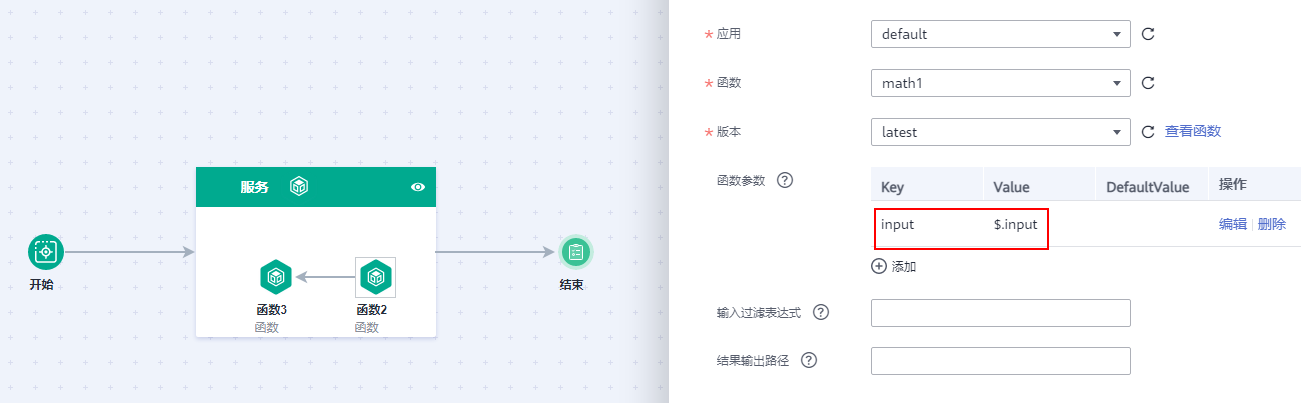

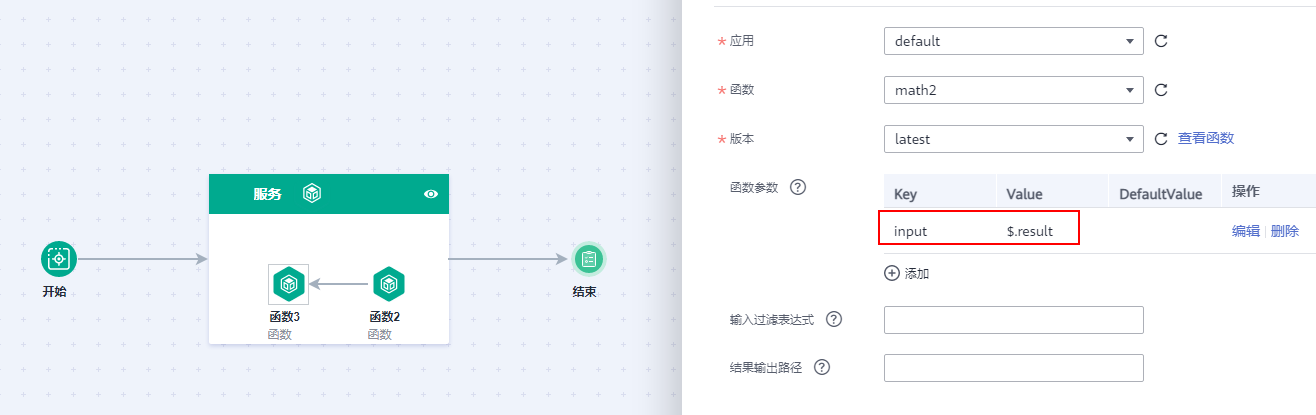

- 函数节点分别选择示例一中创建的函数2、函数3，函数流的配置如下。
函数2配置
函数3配置
- 保存函数流，启动执行时，定义输入值如下所示。
{
"input":3
}

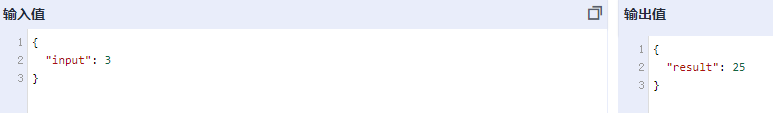

- 单击函数流任务名称，查看执行结果。
执行结果
示例三
- 新建两个函数，** **Runtime均使用Python 3.9，代码内容相同。
import json
def handler (event, context):
print(event)
return {"result":"success"}

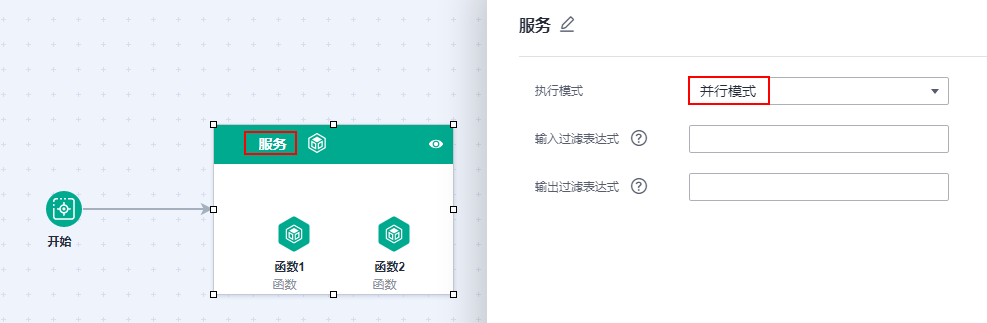

- 在函数流编排区域拖拽组件，服务节点的配置如下。
服务节点配置

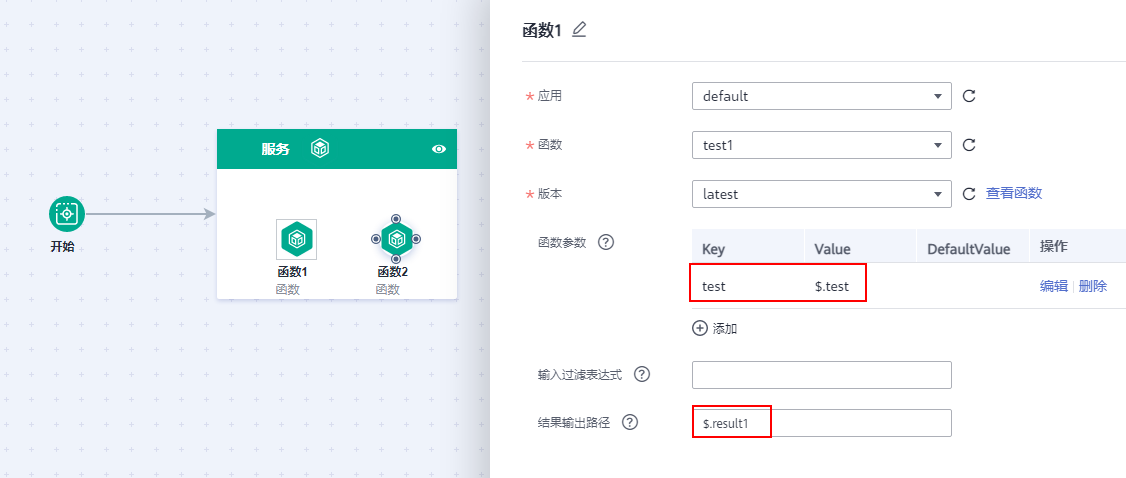

- 函数1节点配置如下。
函数1节点配置
- 函数2节点配置如下。
函数2节点配置
- 保存函数流，启动执行时，定义输入值如下所示。
{
"test":123
}

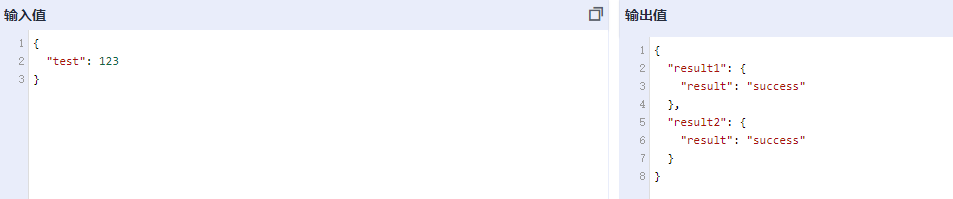

- 单击函数流任务名称，查看执行结果，可以看到两个函数执行结果合并，分别为result1和result2。
执行结果
说明如果两个函数执行返回的输出值结构一致，会导致函数执行结果被覆盖。
示例四
当函数流里面的函数执行异常时，可以通过“异常处理”来处理执行失败的函数并可添加重试。函数执行失败可分为多少情况：函数执行异常；函数内部业务失败并在返回内容中添加了错误码，例如status，200代表成功，500和404等代表失败。

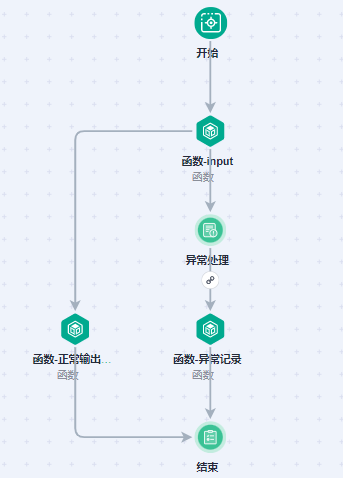

- 在函数流编排区域拖拽组件，各节点功能如下。
函数-input：从event取出input输入值，作为函数返回status的输出值；
异常处理：开启重试机制，当函数返回的status为500或404时进行重试，重试间隔1s，最大重试次数8次；
函数-异常记录：当经过8次重试函数返回的status依旧为500或404时，进行异常记录；
函数-正常输出：如果“函数-input”返回的status不为500或404时，执行“函数-正常输出”。

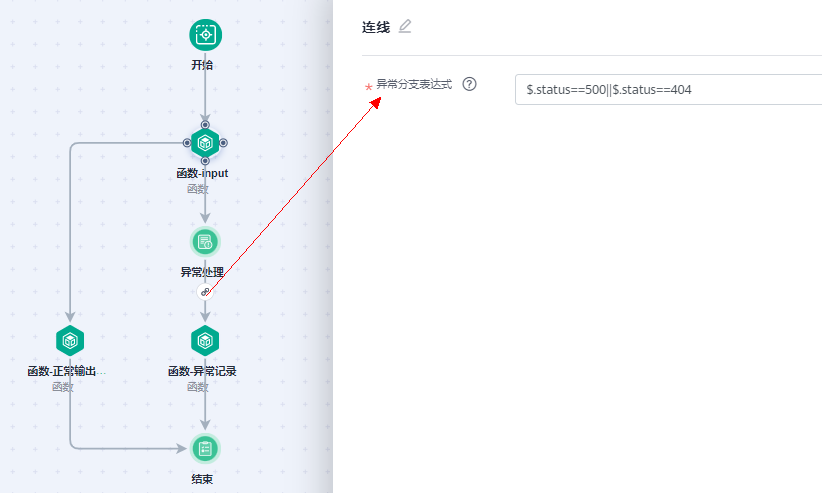

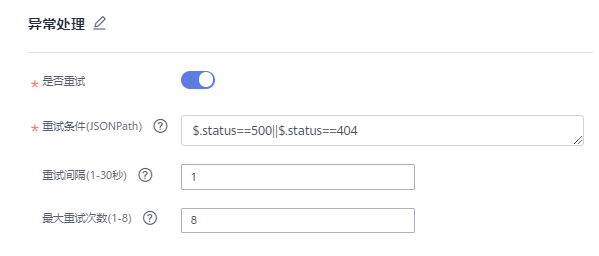

- 配置异常处理，重试条件： .status==500|| .status==404。

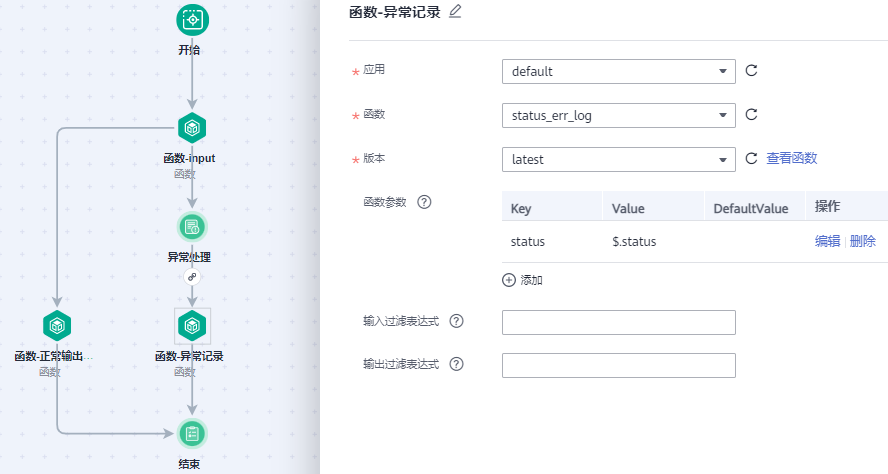

- 添加重试之后依旧失败的处理逻辑即“函数-异常记录”。

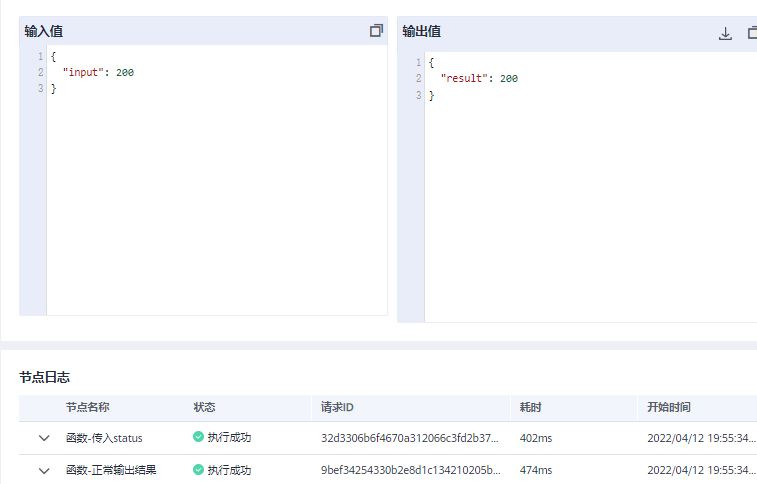

- 输入200执行成功。

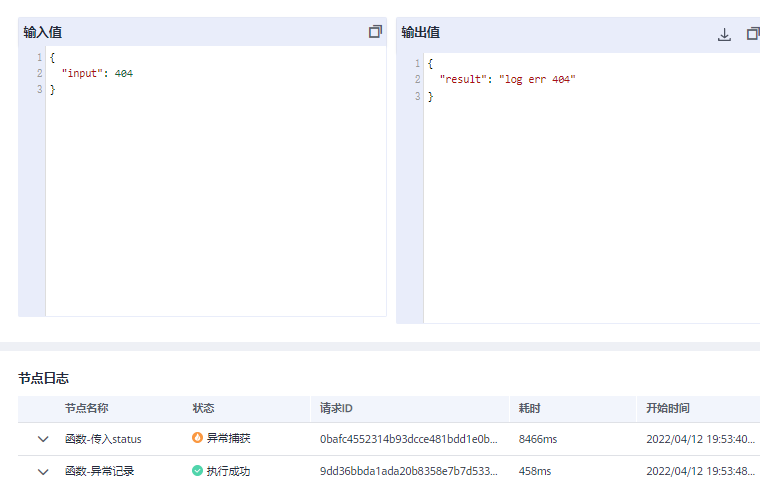

- 输入500，异常处理逻辑进行重试和记录。
