背景介绍
VPC内计算实例访问某些线下IDC私网服务时,因访问服务方安全监管需要,要求VPC内所有计算实例使用同一固定私网地址进行访问,您可以通过私网NAT网关的SNAT功能,构建VPC统一私网出口。
准备工作
环境准备
操作步骤
步骤一:创建中转子网
步骤二:购买私网NAT网关
步骤三:创建中转IP地址(可选)
步骤四:配置路由
步骤五:配置SNAT规则
步骤六:测试连通性
步骤一:创建中转子网
步骤说明
提前规划好中转子网,在虚拟私有云中创建中转子网,要求与线下IDC互访网段无重叠;此子网用于创建私网NAT网关,且此子网会成为私网NAT网关默认的中转网段。
操作步骤
具体操作参见创建子网 。
步骤二:购买私网NAT网关
步骤说明
购买私网NAT网关必须指定所在VPC、子网。此处指定私网NAT网关所在的VPC及已创建的中转子网。
操作步骤
- 登录天翼云控制台,选择”网络>NAT网关>私网NAT网关”。
- 进入NAT网关控制台,点击右上角“创建私网NAT网关”。
- 选择付费方式,填写名称,选择可用区,VPC、子网,选择规格,点击“下一步”。
- 确认规格,选择我已阅读并同意相关协议,单击“确认下单”,完成私网NAT网关的创建。
步骤三:创建中转IP地址(可选)
步骤说明
当私网NAT网关创建时,会自动创建一个中转IP地址;用户可按需再创建其他的中转IP地址,中转IP地址属于中转地址段。
操作步骤
- 登录天翼云控制中心,选择目标区域节点。选择“网络>NAT网关>私网NAT网关”,进入私网NAT网关页面。
- 点击需要添加中转IP地址的私网NAT网关名称,进入私网NAT网关详情页,下拉至中转IP地址标签页,点击添加中转IP。
- 根据界面提示,配置中转IP地址的基本信息,可选自动分配或手动分配。
- 配置完成上述信息,点击“确定”,完成中转IP的添加。
步骤四:配置路由
步骤说明
为了管理私网NAT的网络流量,您需要配置路由规则。
操作步骤
配置自定义路由表:
- 创建一张“自定义路由表”,绑定ECS所在子网,进入路由规则页面。
- 在路由规则页面单击“创建“,在弹出页面,选择
- IP类型:IPv4
- 目的地址:x.x.x.x/x(目标网段:云下IDC的云资源所在子网)
- 下一跳类型:NAT网关
- NAT网关:选择刚创建的私网NAT网关
- 点击“确定”,完成私网NAT网关的转发路由配置。
注意由于私网NAT网关的子网已绑定默认路由表,在开通云专线时,会自动生成到专线网关去往云下IDC的路由,您只需要创建自定义路由表将业务流量引流到私网NAT网关,来管理网络流量。
步骤五:配置SNAT规则
步骤说明
私网NAT网关创建成功后,您需要创建SNAT规则。通过创建SNAT规则,您可以将选择子网下的计算实例通过中转IP地址访问其他云资源。
操作步骤
- 登录天翼云控制中心,选择目标区域节点。选择“网络>NAT网关>私网NAT网关”,进入私网NAT网关页面。
- 点击需要添加中转IP地址的私网NAT网关名称,进入私网NAT网关详情页,下拉至SNAT规则标签页,点击添加SNAT规则。
- 在弹出页面选择配置:
- 源网段类型:选择VPC内子网
- 子网/源网段:选择云主机所在子网
- 中转IP:选择步骤三中创建的中转IP地址
- 单击”确定”,完成SNAT规则的添加。
- 等待SNAT规则状态变为运行中,即完成SNAT规则配置。
步骤六:测试连通性
步骤说明
我们通过验证弹性云主机是否可以通过私网NAT网关访问云下IDC资源,来测试网络连通性。
操作步骤
- 登录天翼云控制台,选择”计算>弹性云主机”。
- 进入弹性云主机控制台,选择准备工作中创建的弹性云主机,点击右侧“远程登录”登录弹性云主机。

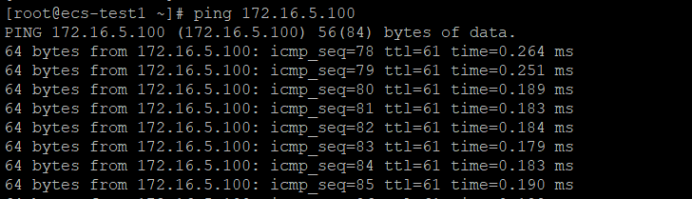

- 登录完成,通过ping待访问的云下资源地址,测试连通性。
可以ping通,说明网络已经连通。
