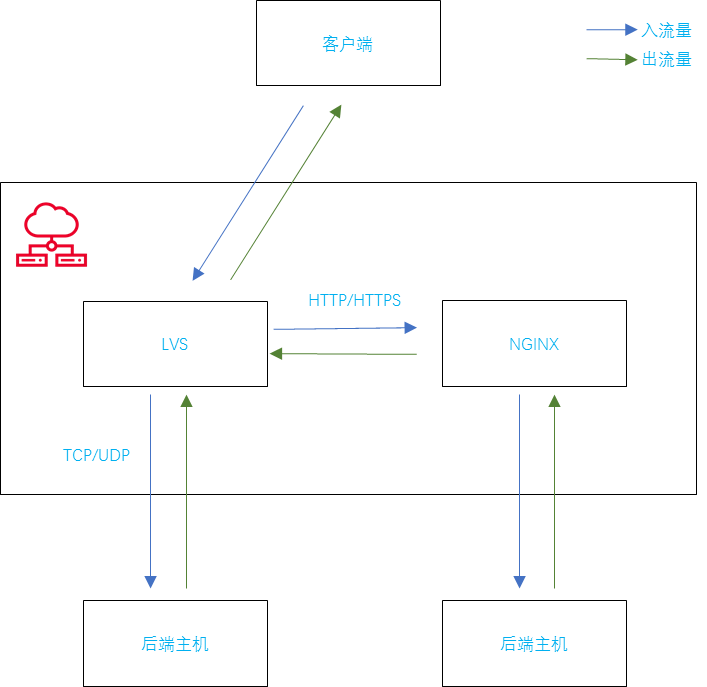

入网流量路径
对于入网流量,在负载均衡器使用四层协议TCP/UDP时,可以通过LVS集群进行转发。LVS集群的节点会根据负载均衡器的流量分配策略,将接收到的访问请求直接分发到后端主机上,从而实现负载均衡。
而当负载均衡器使用七层协议HTTP/HTTPS时,通常涉及到两个层次的负载均衡。首先,请求会经过LVS集群,LVS会将请求平均分发到Nginx集群的所有节点。然后,Nginx集群的节点再根据负载均衡器的转发策略,将接收到的请求最终分发到主机。
对于七层协议HTTPS的流量,在最终分发到后端服务器之前,通常需要在Nginx集群内进行证书验证和数据包解密操作。这是为了确保安全性。然后,通过HTTP协议将请求转发到后端服务器进行处理。
出网流量路径
出网流量的路径取决于数据请求进入网络的方式。对于通过负载均衡器进入的访问流量,相应的响应流量也会通过负载均衡器返回。负载均衡器通过绑定的弹性公网IP接收来自公网的流量,并在EIP上进行计费。从负载均衡器到后端云主机之间的通信通过VPC内网进行,不会产生额外费用。
