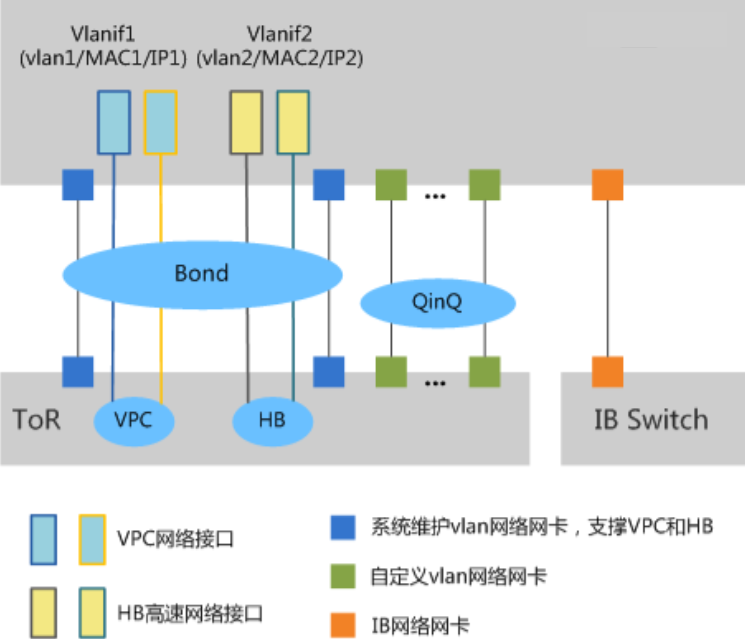

物理机有四种网络类型，分别是VPC网络、高速网络（HB）、自定义vlan网络(QINQ)和IB网络，四种网络之间相互隔离不互通。其中，VPC网络接口和高速网络接口是基于系统维护vlan网卡组建bond后创建的vlan子接口。自定义vlan网络网卡和IB网络网卡由用户进行自定义管理配置。

说明
图中的ToR表示服务器机柜的布线方式，接入交换机放在机架顶部，服务器放在下方。HB表示高速网络。QinQ表示802.1Q隧道。
VPC网络接口和HB高速网络接口由系统生成，租户不可修改。这两个网络接口属于同一个网卡Bond。
弹性云主机和物理机之间可以通过VPC网络通信，只有VPC网络支持安全组、弹性IP和弹性负载均衡能力。
对于高速网络和自定义vlan网络，同一网络中的物理机实例之间仅提供2层连接。
