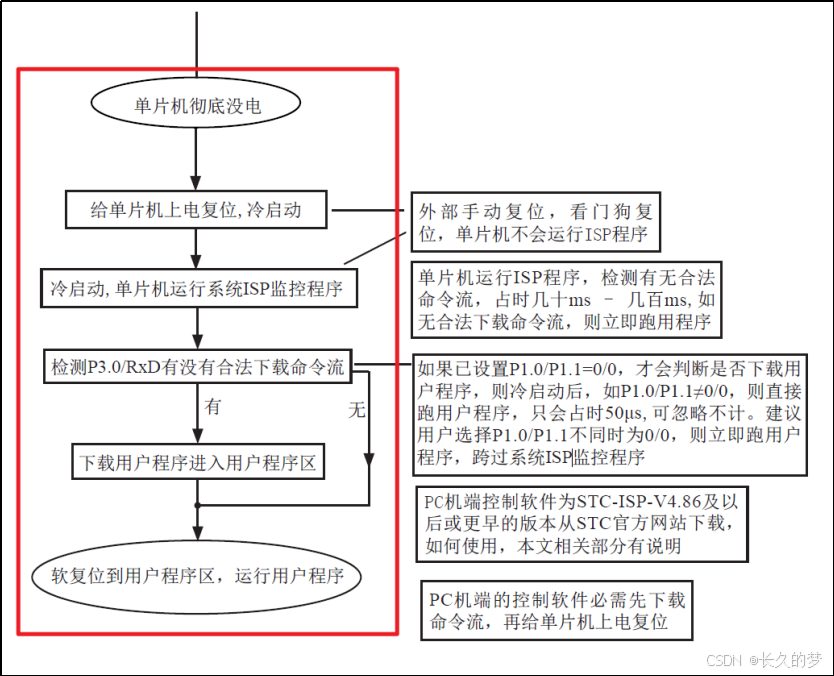

一、数据手册参考
根据 STC89C52RC 的手册，我们可以知道，STC89C52RC 在上电开机后，会先检查 RxD
引脚有没有别的芯片传递下载（烧录）信号过来。
在此期间，有两种情况可能发生：
（1）有下载信号：
MCU 检测到下载信号后，通过 CH340N 与电脑进行通讯。电脑逐步将代码写入 MCU
的存储区。代码写入完成后，MCU 会从存储区的第一行代码开始执行。
（2）没有下载信号：
如果在预留时间内未检测到下载信号，MCU 将执行之前存储在存储区中的代码。
二、 烧录与供电控制

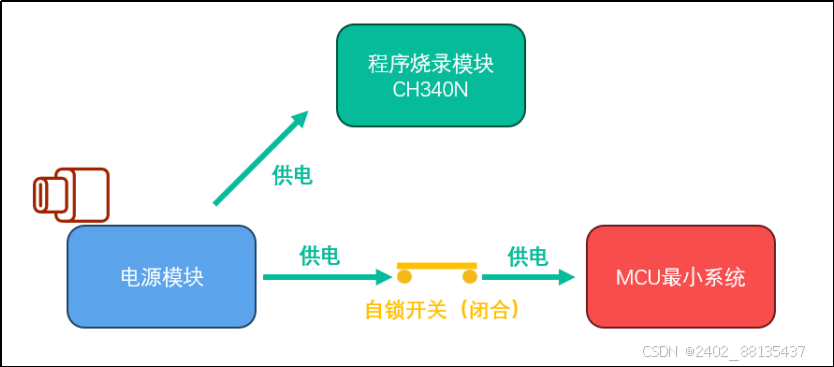

（1）正常状态（未下载程序时）

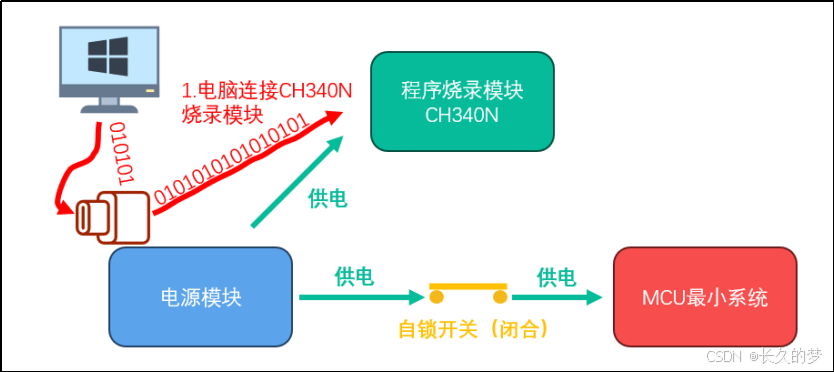

（2）电脑打开烧录软件，通过 USB 与核心板上的 CH340N 通信并开始下载：

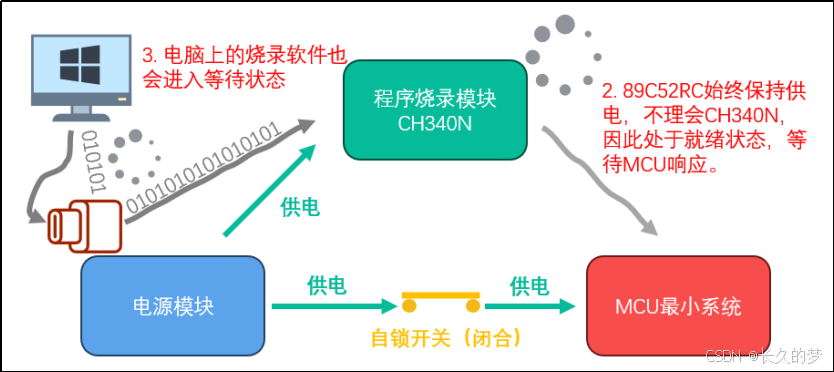

（3）CH340N 等待 STC89C52RC 接受数据：
因为 STC89C52RC 只会在上电启动时检查下载信号，而我们的 MCU 早已通电并进入
工作模式，因此不会理会 CH340N。这时，电脑和 CH340N 都处于就绪状态，等待
STC89C52RC 的响应。

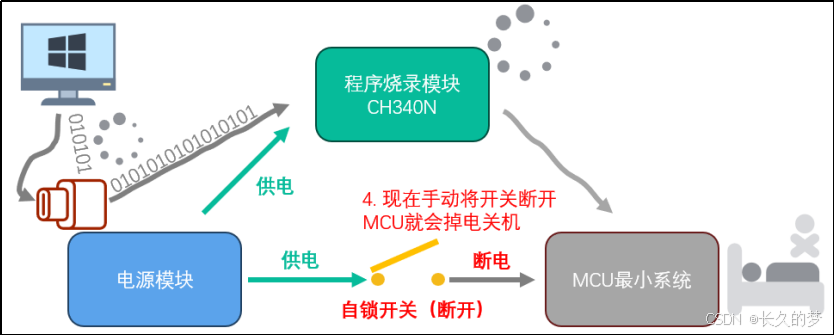

（4）手动断开自锁开关，让 MCU 断电关机：
现在手动断开自锁开关，MCU 会失去电力供给，最终关机。需要注意的是，开关仅管
理 MCU 最小系统的供电，并不影响 CH340N 的供电。如果此时断开 CH340N 的电源，电脑
将检测到设备断开连接，导致下载操作失败。
（5）再次按下开关，重新为 MCU 供电：
（6）MCU 启动后执行下载信号检查：
MCU 启动后，会首先检查其 RxD 引脚上是否有下载信号。此时，CH340N 已经等待了
很长时间。当 MCU 进入检查模式后，CH340N 立即与其建立通讯，从而退出等待状态。随
着 CH340N 退出等待状态，PC 上的软件也会继续传输要下载的程序。
（7）烧录完成，MCU 进入工作状态：
随着烧录的完成，电脑到 CH340N 的数据传输停止，CH340N 到 MCU 的数据流也随之
终止。随后，MCU 进入工作模式，执行刚刚下载的程序。
三、总结
嵌入式技术中的原理图和PCB设计是将电路原理图转换为实际板上的电路布局的过程。在设计过程中，需要将电路的功能块以符号表示，并根据电路连接的要求进行布局。
对于51核心板中的STC89C52RC进行烧录，可以按照以下步骤进行：
-
准备烧录工具和软件：需要一台STC-ISP烧录器、STC-ISP烧录软件和USB连接线。
-
连接烧录工具和STC89C52RC：将USB连接线一端插入计算机的USB接口，另一端插入STC-ISP烧录器的USB接口。然后将STC-ISP烧录器的10针排线插入STC89C52RC的烧录口（ISP接口）。
-
打开STC-ISP烧录软件：在软件界面中选择正确的烧录器型号（如STC-ISP V6.86）和COM口（烧录器连接到计算机的COM口）。点击打开按钮。
-
选择烧录文件：点击“打开”按钮，选择要烧录的hex文件，该文件包含了程序的机器码。然后点击“打开”。
-
设置烧录参数：在软件界面中，选择芯片型号“STC89C52RC”以及烧录方式“SRAM/ISP”。点击“设置”按钮。
-
擦除芯片：点击“擦除”按钮，等待擦除完成。
-
烧录程序：点击“开始”按钮，等待烧录完成。
-
验证烧录结果：烧录完成后，点击“校验”按钮，验证烧录的程序是否正确。
-
断开连接：烧录完成后，断开STC-ISP烧录器和STC89C52RC之间的连接。
通过以上步骤，就可以对STC89C52RC进行烧录。这样，STC89C52RC核心板就可以正常工作并运行烧录的程序。
