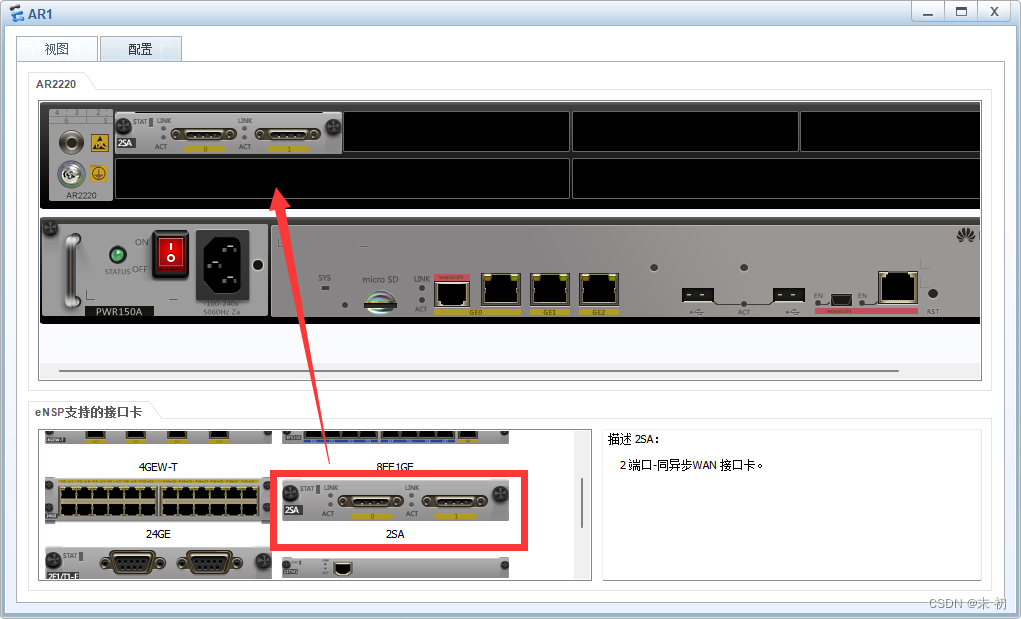

首先在每个路由器的设置上添加一个Serial
的接口
添加完之后即可开始配置
R1:
system
sys R1
int g0/0/0
ip add 12.1.1.1 24
int s4/0/0
ip add 13.1.1.1 24
int lo 0
ip add 1.1.1.1 32
quit
ospf 1 router 1.1.1.1
area 0
network 12.1.1.0 0.0.0.255
network 13.1.1.0 0.0.0.255
network 1.1.1.1 0.0.0.0
R2:
system
sys R2
int g0/0/0
ip add 12.1.1.2 24
int g0/0/1
ip add 23.1.1.2 24
int lo 0
ip add 2.2.2.2 32
quit
ospf 1 router 2.2.2.2
area 0
network 12.1.1.0 0.0.0.255
network 23.1.1.0 0.0.0.255
network 2.2.2.2 0.0.0.0
R3:
system
sys R3
int g0/0/0
ip add 23.1.1.3 24
int s4/0/0
ip add 13.1.1.3 24
int lo 0
ip add 3.3.3.3 32
quit
ospf 1 router 3.3.3.3
area 0
network 13.1.1.0 0.0.0.255
network 23.1.1.0 0.0.0.255
network 3.3.3.3 0.0.0.0

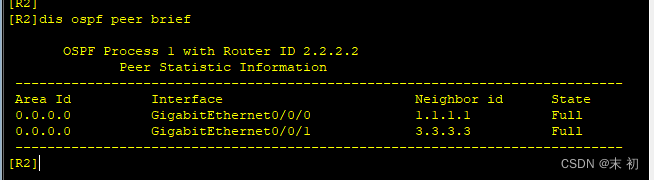

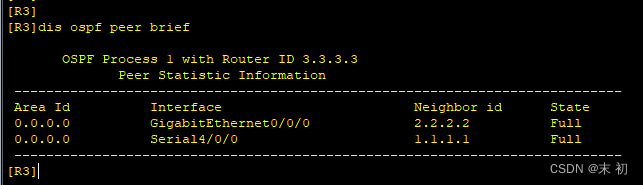

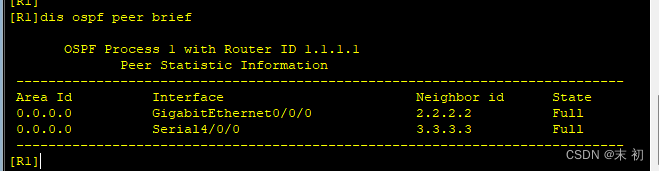

检查OSPF
邻居表

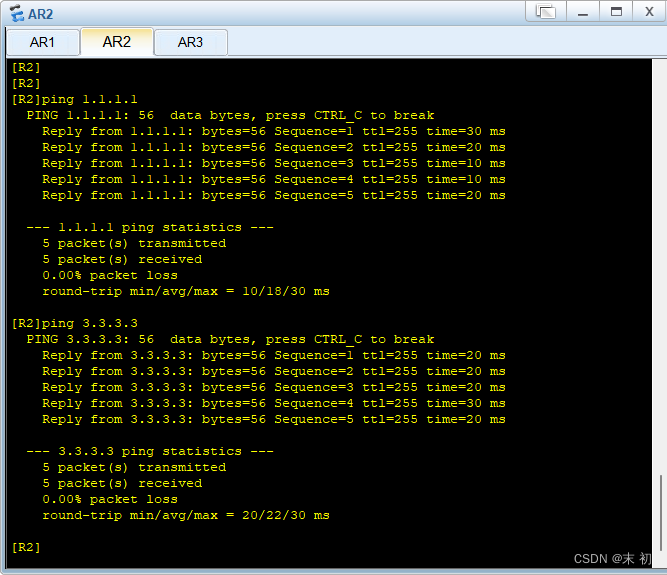

然后在任意一个路由器上ping
其他两个路由器上的回环地址验证
