背景信息

SCE集群不支持NodePort，k8s中的Ingress实现了对外部负载均衡器的自动配置，是对NodePort的替代方案。

前提条件

• 确保您已经创建SCE集群，具体操作请参阅创建SCE集群。
• 确保kubectl工具已经连接目标集群。
• 假设您在一个K8S的集群里面发布了两个应用，前端应用frontend和后端应用backend，要在浏览器访问前端应用。
• 确保您的SCE集群已安装CoreDNS插件。

实现原理

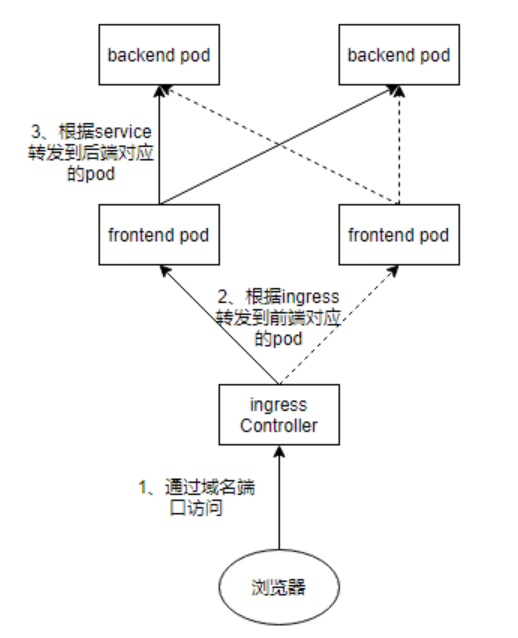

Ingress和Service在kubernetes集群中的工作原理如下：

操作步骤

步骤一：安装nginx-ingress-controller插件

1. 登录容器服务控制台，在左侧菜单栏选择“集群”。
2. 在集群列表页面，选择目标集群名称，然后在左侧菜单栏选择“插件”下的“插件市场”，点击安装nginx-ingress-controller插件。
3. 提交安装插件，稍后会在集群中创建2个nginx-ingress-controller pod。
4. 查看nginx-ingress-controller是否正常运行。

步骤二：创建前端应用

这里使用nginx代表前端应用，部署2个副本。

1. 登录容器服务控制台，在左侧菜单栏选择“集群”。
2. 在集群列表页面，选择目标集群名称，然后在左侧菜单栏选择“工作负载”下的“无状态”，点击“创建deployment”。

也可以使用yaml创建工作负载，创建nginx工作负载参考如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  namespace: default
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: registry-huadong1.crs-internal.ctyun.cn/open-source/nginx:1.25-alpine
        imagePullPolicy: Always
        name: nginx
        ports:
        - containerPort: 80
          protocol: TCP

步骤三：创建service服务

1. 为前端nginx工作负载创建service，参考如下：

apiVersion: v1
kind: Service
metadata:
  name: nginx-service
  namespace: default
spec:
  ports:
  - port: 30003
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
  type: ClusterIP

2. 为nginx-ingress-controller pod创建service，由于SCE集群不支持NodePort类型的service，这里创建LoadBalance类型，绑定ELB，参考如下：

apiVersion: v1
kind: Service
metadata:
  name: nginx-ingress-elb
  namespace: kube-system
  annotations:
    service.beta.kubernetes.io/ctyun-loadbalancer-id: lb-5jkwoaxf66  # elb id
    service.beta.kubernetes.io/ctyun-loadbalancer-address-type: internet # #私网或公网类型，私网intranet，公网internet
spec:
  ports:
  - name: nginx-ingress
    port: 30002
    protocol: TCP
    targetPort: 80
  selector:
    k8s-app: nginx-ingress-controller
  type: LoadBalancer

步骤四：为前端应用创建Igress路由

1. 创建ingress，参考如下：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx-ingress
  namespace: default
spec:
  rules:
  - host: myingress.com
    http:
      paths:
      - backend:
          service:
            name: nginx-service
            port:
              number: 30003
        path: /nginx
        pathType: Prefix

步骤五：使用域名访问前端应用实现负载均衡

进入任意pod容器内部，使用myingress.com路由访问前端应用，一共请求5次。

$curl -H "Host:myingress.com" nginx-ingress-elb.kube-system.svc:30002/nginx

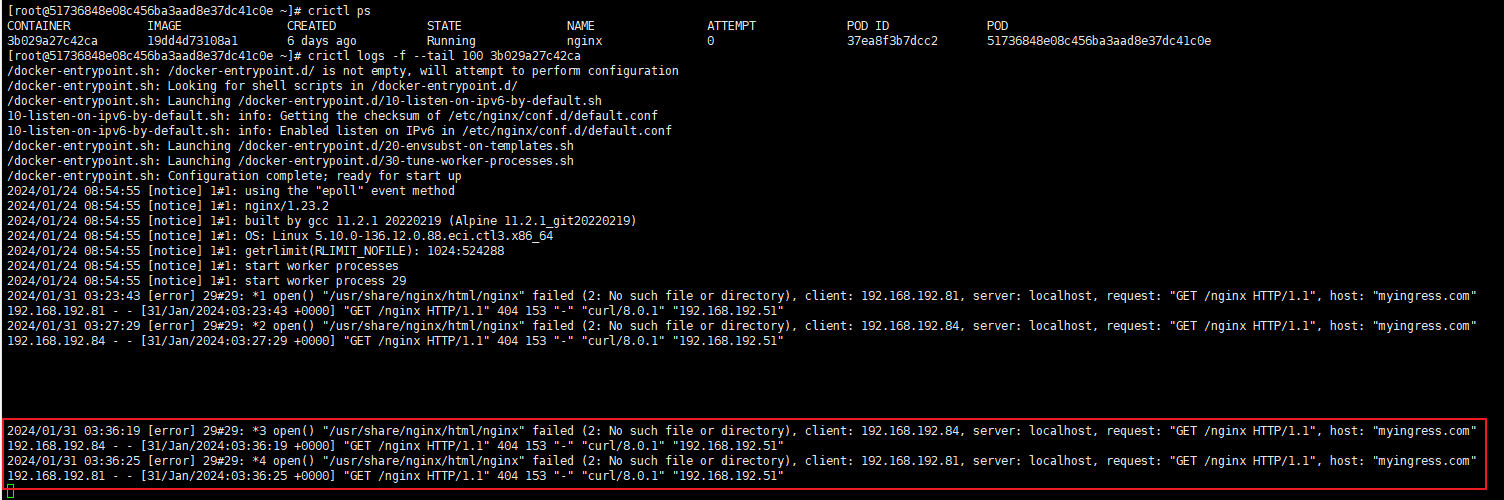

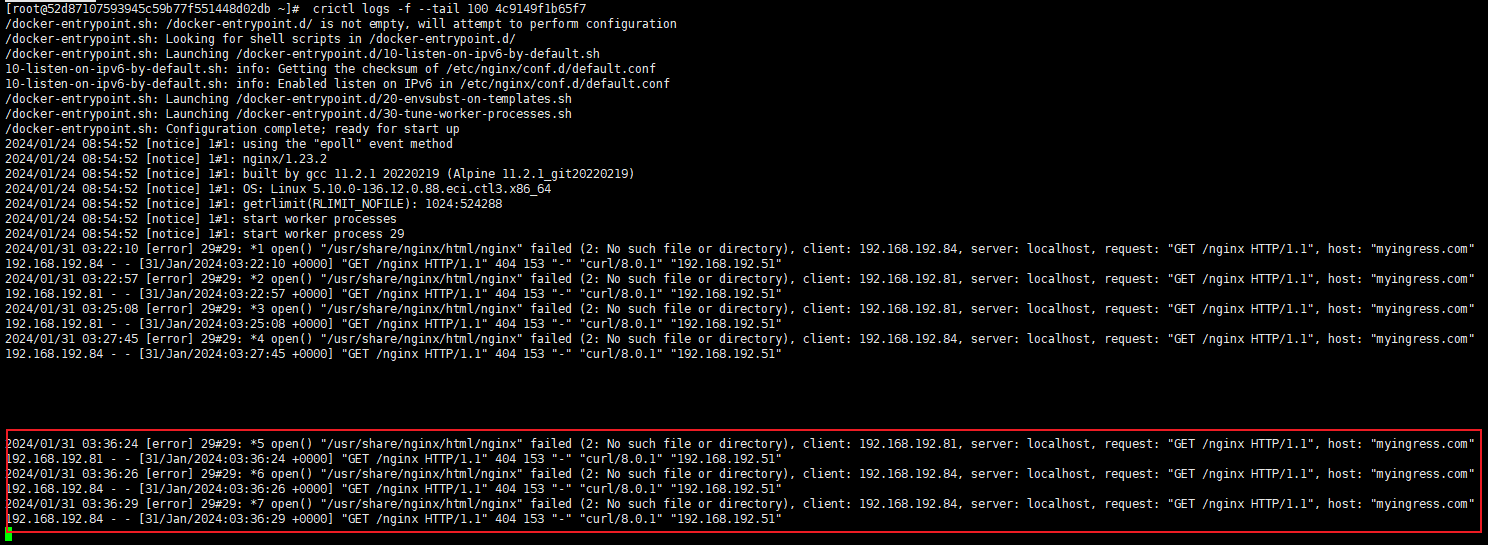

可以看到通过myingress.com/nginx域名是能正常请求到前端nginx应用的，并且分别请求到了2个前端nginx服务中，实现了负载均衡。
