本文针对用户IDC的常见组网场景提供配置参考，以华为CE6850交换机、H3C S6520交换机为例。
- 操作步骤（华为CE6850交换机）
- 操作步骤（H3C S6520交换机）
约束与限制
如果您的IDC需要与云上企业交换机对接来建立云下和云上二层网络通信，那么IDC侧的交换机需要支持VXLAN功能，若有高可靠性要求，建议VXLAN交换机组堆叠部署。
示例组网说明
本示例场景中，规划的二层网络的子网网关和VXLAN隧道在不同的交换机上。
云上隧道IP是10.0.6.3，用户IDC侧隧道交换机的隧道IP是2.2.2.2，隧道号（VNI）是5010，仅供参考。
图 不同交换机
操作步骤（华为CE6850交换机）
远端隧道网关的配置方法：配置IDC隧道交换机，将二层子网VLAN的流量引流到隧道。
须知：
目前大部分CE交换机不支持三层子接口转发已经封装的VXLAN报文，因此VXLAN上行（对接线上企业交换机）不能使用三层子接口，可使用VLANIF接口替代。
- 登录隧道交换机，执行命令 system-view ，进入系统视图。
- 进入loopback 0接口视图，配置隧道IP。
配置示例：
interface loopback 0
ip address 2.2.2.2 255.255.255.255
- 执行命令 quit ，退出接口视图，返回到系统视图。
- 执行命令 bridge-domain ，进入BD视图，配置BD所对应VXLAN的VNI。
配置示例：
bridge-domain 10
vxlan vni 5010
- 执行命令 quit ，退出BD视图，返回到系统视图。
- 创建二层子接口，通过子接口将二层网络指定的VLAN引流到隧道。
配置示例：
interface 10ge 1/0/2.1 mode l2
encapsulation dot1q vid 100
bridge-domain 10
- 执行命令 interface nve ，创建NVE接口，并进入NVE接口视图，配置VXLAN隧道源端VTEP的IP地址：2.2.2.2。
配置示例：
interface nve1
source 2.2.2.2
- 在NVE接口视图下，执行命令 vni ，配置VNI的头端复制列表。
配置示例：
vni 5010 head-end peer-list 10.0.6.3
- 在系统视图下，执行如下命令查看VXLAN的配置状态。
display vxlan vni 5010 verbose

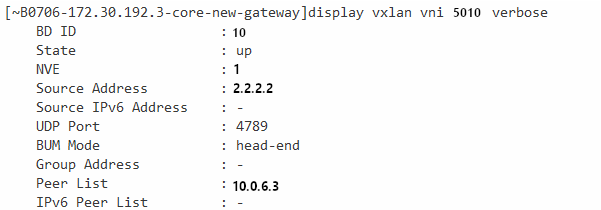

图 VXLAN配置状态
up表示隧道状态正常。
操作步骤（H3C S6520交换机）
远端隧道网关的配置方法：在VXLAN交换机和企业交换机之间建立VXLAN隧道，并将VXLAN隧道与VXLAN关联，以便将虚拟机发送的二层报文封装为IP报文后发到企业交换机。VXLAN交换机的下行端口上配置以太网服务实例和相应的匹配规则，用来识别用户网络中的报文所属的VXLAN。
- 配置交换机VXLAN模式。
配置交换机工作在VXLAN模式，保存配置并重启交换机（若已开启则跳过）。
配置示例：
system-view
[SwitchA] switch-mode 1
Reboot device to make the configuration take effect.
[SwitchA] quit
reboot
Start to check configuration with next startup configuration file, please wait..
.......DONE!
Current configuration may be lost after the reboot, save current configuration?
[Y/N]:y
This command will reboot the device. Continue? [Y/N]:y
- 创建隧道口并配置接口IP地址。
根据组网图规划，创建loopback接口并配置接口IP地址，作为隧道的远端地址。
配置示例：
[SwitchA] interface loopback 0
[SwitchA-LoopBack0] ip address 2.2.2.2 32
须知：
对于新规划的远端地址，即VXLAN交换机的接口IP地址（包括Loopback接口IP地址），要确认下其到企业交换机隧道子网路由是否可达，如果不通，需要在VXLAN交换机上配置路由。此处VXLAN交换机可以是汇聚交换机或者核心交换机，请根据网络实际规划选择。
- 创建VXLAN。
a. 开启L2VPN能力。
配置示例：
system-view
[SwitchA] l2vpn enable
b. 配置VXLAN隧道工作在二层转发模式。
配置示例：
[SwitchA] undo vxlan ip-forwarding
c. 创建VSI实例vpna和VXLAN 5010。
配置示例：
[SwitchA] vsi vpna
[SwitchA-vsi-vpna] vxlan 5010
[SwitchA-vsi-vpna-vxlan5010] quit
[SwitchA-vsi-vpna] quit
须知：
这里VXLAN ID必须和表1创建二层连接时，远端接入信息的隧道号保持一致。
- 创建VXLAN隧道
创建到达企业交换机的VXLAN隧道Tunnel1。
配置示例：
[SwitchA] interface tunnel 1 mode vxlan
[SwitchA-Tunnel1] source 2.2.2.2
[SwitchA-Tunnel1]destination 10.0.6.3
[SwitchA-Tunnel1] quit
- 关联VXLAN和VXLAN隧道。
在VXLAN交换机上将VXLAN隧道Tunnel1与VXLAN 5010关联。
配置示例：
[SwitchA] vsi vpna
[SwitchA-vsi-vpna] vxlan 5010
[SwitchA-vsi-vpna-vxlan5010] tunnel 1
[SwitchA-vsi-vpna-vxlan5010] quit
[SwitchA-vsi-vpna] quit
须知：
- 同一企业交换机上创建多个(最多6个)二层连接场景，需和此企业交换机建多条VXLAN，可以创建多个VXLAN和同一个VXLAN隧道关联。如：Tunnel1。
- 同一VXLAN交换机和多个企业交换机连接场景（此场景很少用），可以创建多个VXLAN隧道和同一个VXLAN关联。如：Tunnel1、Tunnel2。
- 配置以太网服务实例匹配用户报文，并将其与VSI关联。
在VXLAN交换机接口Bridge-Aggregation1上创建以太网服务实例1000，该实例用来匹配VLAN 100的数据帧，将该服务实例与vpna（VXLAN 5010）关联。
配置示例：
[SwitchA] Bridge-Aggregation 1
[SwitchA-Bridge-Aggregation1] port link-type trunk
[SwitchA-Bridge-Aggregation1] service-instance 1000
[SwitchA-Bridge-Aggregation1-srv1000] encapsulation s-vid 100
[SwitchA-Bridge-Aggregation1-srv1000] xconnect vsi vpna
[SwitchA-Bridge-Aggregation1-srv1000] quit
[SwitchA-Bridge-Aggregation1] quit
须知：
在交换机物理以太接口上也可以创建以太网服务实例，方法类似。
- 查看验证隧道状态。
− 查看Tunnel接口信息，可以看到VXLAN模式的Tunnel接口处于up状态。
配置示例：
[SwitchA]display interface Tunnel 1
Tunnel1
Current state: UP
Line protocol state: UP
Description: Tunnel1 Interface
Bandwidth: 64 kbps
Maximum transmission unit: 1464
Internet protocol processing: Disabled
Last clearing of counters: 17:19:44 Fri 01/18/2013
Tunnel source 2.2.2.2, destination 10.0.6.3
Tunnel protocol/transport UDP_VXLAN/IP
Last 300 seconds input rate: 0 bytes/sec, 0 bits/sec, 0 packets/sec
Last 300 seconds output rate: 0 bytes/sec, 0 bits/sec, 0 packets/sec
Input: 0 packets, 0 bytes, 4 drops
Output: 0 packets, 0 bytes, 0 drops
− 查看VSI信息，可以看到与VXLAN关联的VXLAN隧道、与VSI关联的以太网服务实例均处于up状态。
配置示例：
[SwitchA]display l2vpn vsi verbose
VSI Name: vnpa
VSI Index : 1
VSI State : Up
MTU : 1500
Bandwidth : -
Broadcast Restrain : -
Multicast Restrain : -
Unknown Unicast Restrain: -
MAC Learning : Enabled
MAC Table Limit : -
MAC Learning rate : -
Drop Unknown : -
Flooding : Enabled
Statistics : Disabled
VXLAN ID : 5010
Tunnels:
Tunnel Name Link ID State Type Flood proxy
Tunnel1 0x5000001 UP Manual Disabled
ACs:
AC Link ID State Type
BAGG1 srv1000 0 Up Manual
