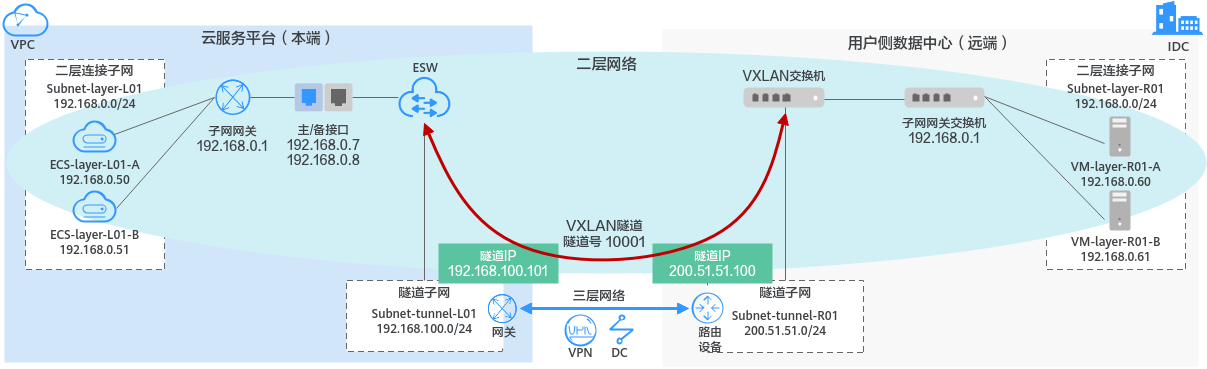

企业交换机的工作原理如下图所示，详细说明请参见下表
图 企业交换机工作原理
表 企业交换机工作原理说明
序号
原理
网络实例说明
1
建立本端和远端隧道子网之间的三层网络通信
使用企业交换机之前，需要规划云下和云上所需的资源，本示例中的资源规划详情请参见下表。
企业交换机建立二层通信网络时，依赖隧道子网之间的三层网络，需要使用云专线或VPN建立本端隧道子网Subnet-tunnel-L01和远端隧道子网Subnet-tunnel-R01之间的三层网络通信。
2
基于隧道子网创建企业交换机
基于本端隧道子网Subnet-tunnel-L01创建企业交换机，并配置本端隧道IP（192.168.100.101），支持自动生成或手动配置。
3
创建企业交换机的二层连接
企业交换机创建完成后，您还需要创建二层连接，建立本端二层连接子网Subnet-layer-L01和远端VXLAN交换机之间的二层网络通信。
创建二层连接时，需要配置以下信息：
配置主接口IP/备接口IP，支持自动生成或手动配置，该接口用来连接本端二层连接子网Subnet-layer-L01和企业交换机。
配置远端隧道IP（200.51.51.100）和隧道号（10001），连通本端二层连接子网Subnet-layer-L01和远端VXLAN交换机。
4
配置远端隧道网关
在远端VXLAN隧道交换机上配置隧道网关，建立远端二层连接子网Subnet-layer-R01在IDC侧的VXLAN隧道。
表 资源规划详情
网络资源名称
本端
远端
二层连接子网
VPC子网
Subnet-layer-L01：192.168.0.0/24
IDC子网
Subnet-layer-R01：192.168.0.0/24
ECS
lECS-layer-L01-A：192.168.0.50
lECS-layer-L01-B：192.168.0.51
IDC服务器
lVM-layer-R01-A：192.168.0.60
lVM-layer-R01-B：192.168.0.61
主接口IP/备接口IP
l主接口：192.168.0.7
l备接口：192.168.0.8
-
-
隧道子网
VPC子网
Subnet-tunnel-L01：192.168.100.0/24
IDC子网
Subnet-tunnel-R01：200.51.51.0/24
隧道IP
192.168.100.101
隧道IP
200.51.51.100
隧道号
10001
二层连接子网
二层连接子网是云上VPC与云下IDC准备建立二层互通的子网，包括本端二层连接子网和远端二层连接子网。
- 本端二层连接子网：VPC的子网，该子网需要和IDC子网建立二层网络通信，例如Subnet-layer-L01。
- 远端二层连接子网：IDC的子网，该子网需要和VPC子网建立二层网络通信，例如Subnet-layer-R01。
约束说明：
- 本端和远端二层连接子网网段可以重叠，但是本端和远端子网内需要通信的服务器地址不能相同，否则无法正常通信。
- 已被企业交换机二层连接绑定的VPC子网，不能再被其他二层连接或者企业交换机使用。
隧道子网
隧道子网基于云专线或者VPN实现三层网络通信，包括本端隧道子网和远端隧道子网。企业交换机需要基于隧道子网之间的三层网络，为需要互通的云上和云下子网提供二层连接通道。
- 本端隧道子网：VPC的子网，该子网需要与IDC子网建立三层网络通信，例如Subnet-tunnel-L01。
- 远端隧道子网：IDC的子网，该子网需要与VPC子网建立三层网络通信，例如Subnet-tunnel-R01。
约束说明：
- 企业交换机建立二层通信网络时，依赖隧道子网之间的三层网络，因此使用企业交换机前，请确保已通过VPN或者云专线打通本端和远端隧道子网的三层网络。
- 企业交换机建立二层网络通信时，需要和IDC侧建立VXLAN隧道，IDC侧交换机必须支持VXLAN功能。
- 企业交换机会占用本端隧道子网的三个IP地址，用来做企业交换机实例主备节点的负载均衡，请您规划隧道子网的时候预留足够的IP地址。
二层连接
企业交换机创建完成后，您还需要创建二层连接，建立本端二层连接子网和远端VXLAN交换机之间的二层网络通信。
主接口IP/备接口IP
通过二层连接连通本端二层连接子网和企业交换机时，需要占用本端二层连接子网中的两个IP地址，用作主接口IP与备接口IP。
隧道IP
企业交换机需要和云下IDC建立VXLAN隧道实现二层网络通信，VXLAN隧道两端各需要一个隧道IP，包括本端隧道IP和远端隧道IP，两个IP地址不能冲突。
- 本端隧道IP：属于本端隧道子网，例如Subnet-tunnel-L01，隧道IP为192.168.100.101。
- 远端隧道IP：属于远端隧道子网，例如Subnet-tunnel-R01，隧道IP为200.51.51.100。
隧道号
云下IDC连接企业交换机所需要的VXLAN隧道号，即VXLAN网络标识号（VNI），是VXLAN隧道的标识，用于区分不同的VXLAN隧道。
对于同一个VXLAN隧道，云下IDC和云上隧道号一致，即本端和远端隧道号一致。
