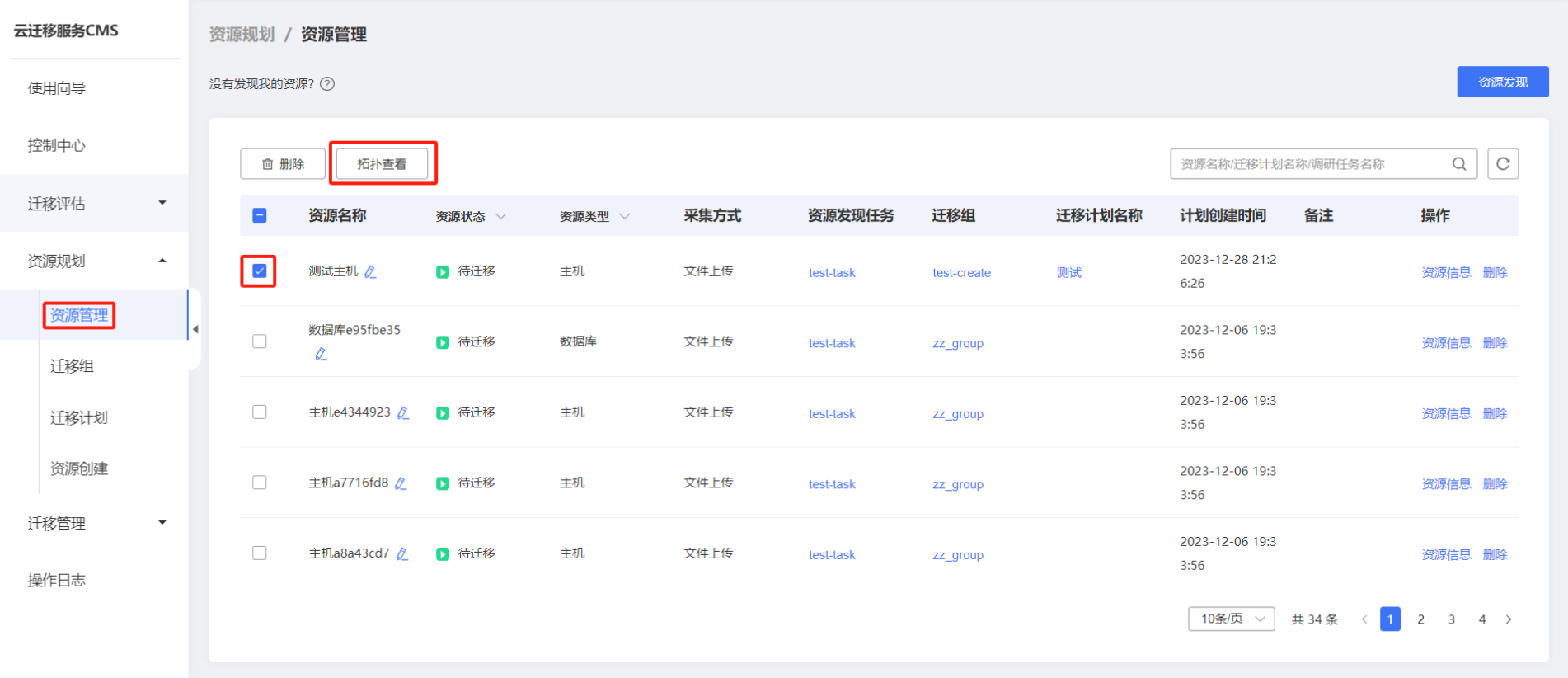

- 云迁移服务CMS 提供拓扑查看功能，您可以通过左侧导航栏选择资源规划，点击【资源管理】按钮，选中需拓扑查看资源，进入[ 资源管理 ] 界面，点击【拓扑查看】按钮，进入[ 拓扑查看 ] 界面。如图所示。

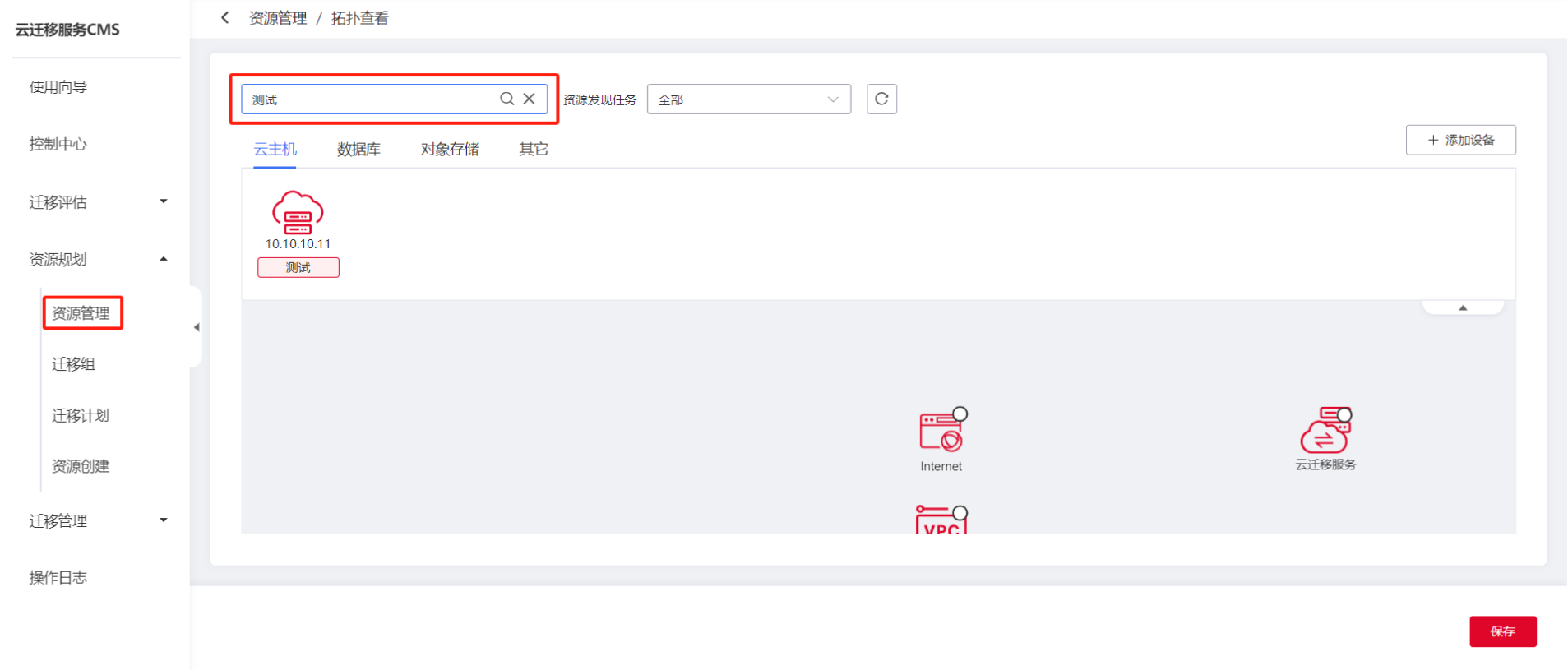

- 进入[ 拓扑查看 ] 界面，您可以根据资源名称、IP地址、UUID、MAC搜索对应资源，如图所示。

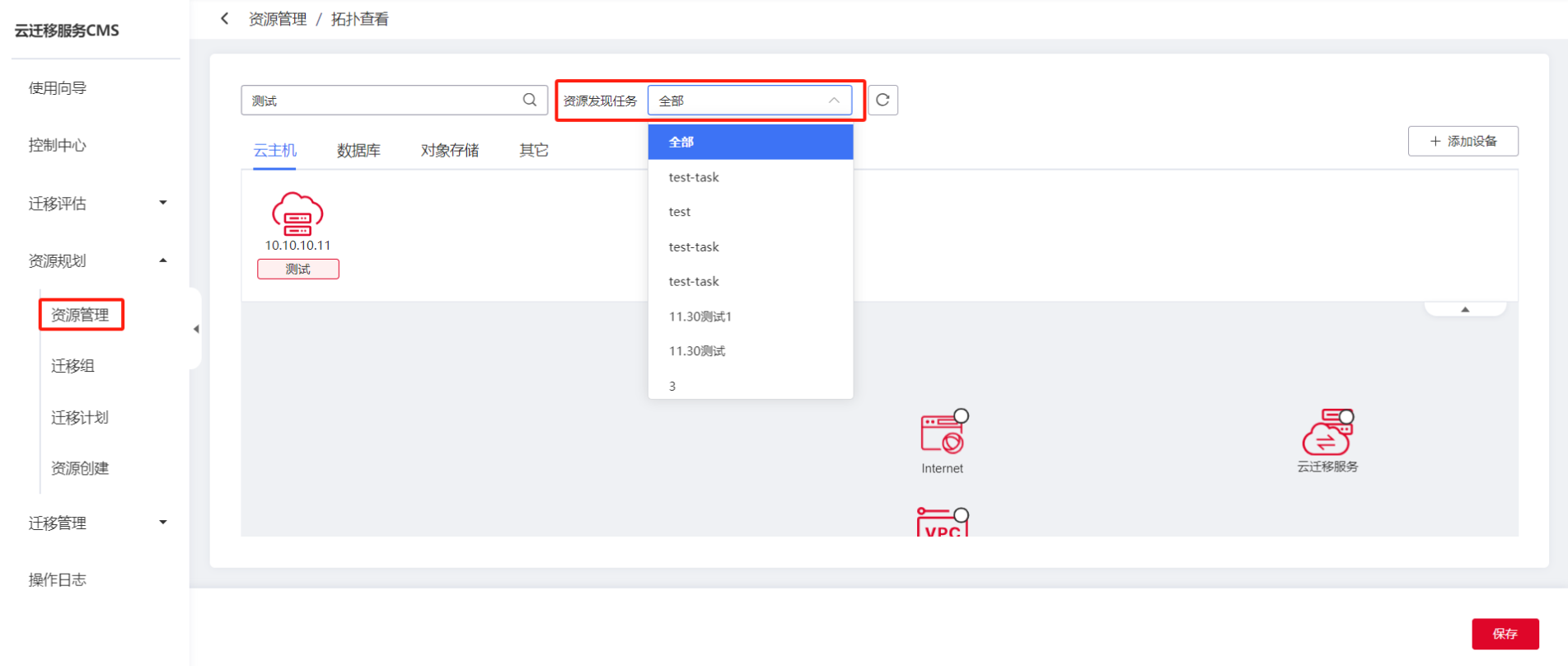

- 您也可以通过资源发现任务下拉选择对应资源任务，如图所示。

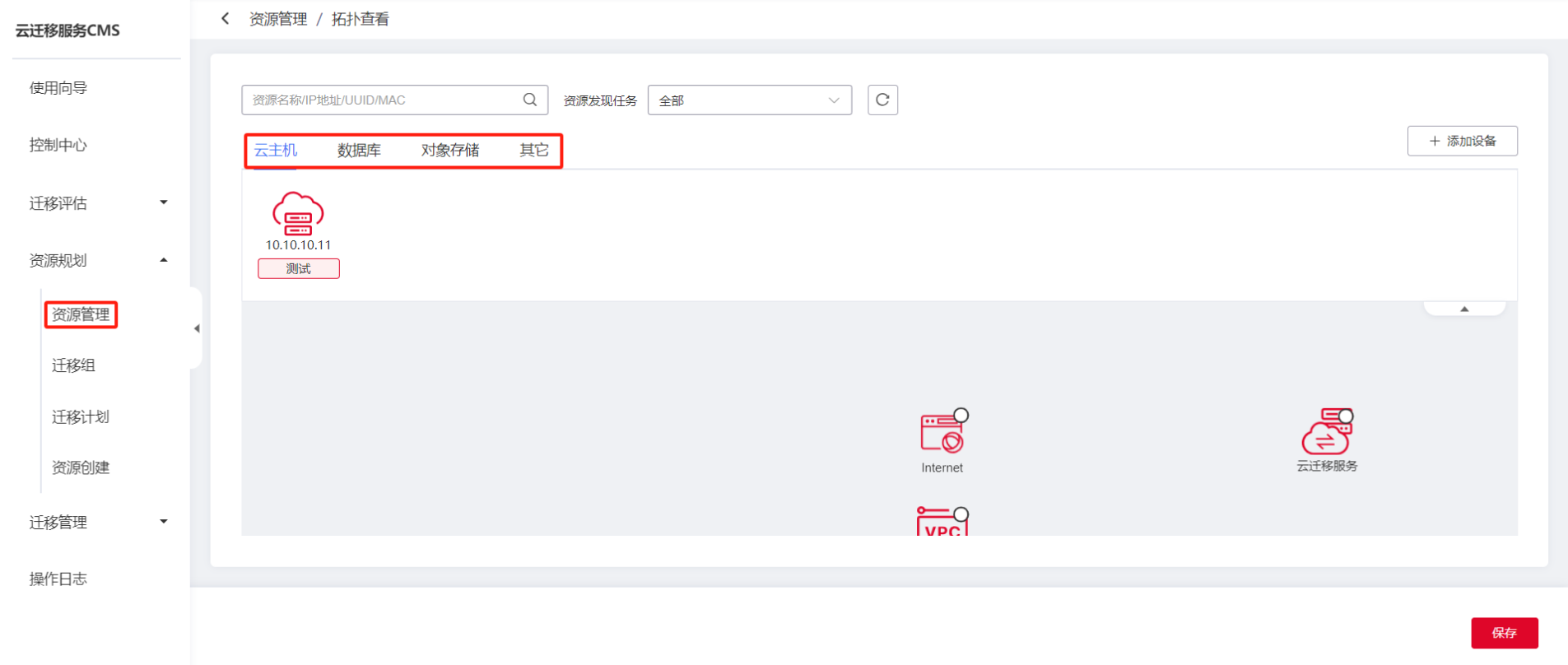

- 您可以根据列表提供资源选择对应设备，如图所示。

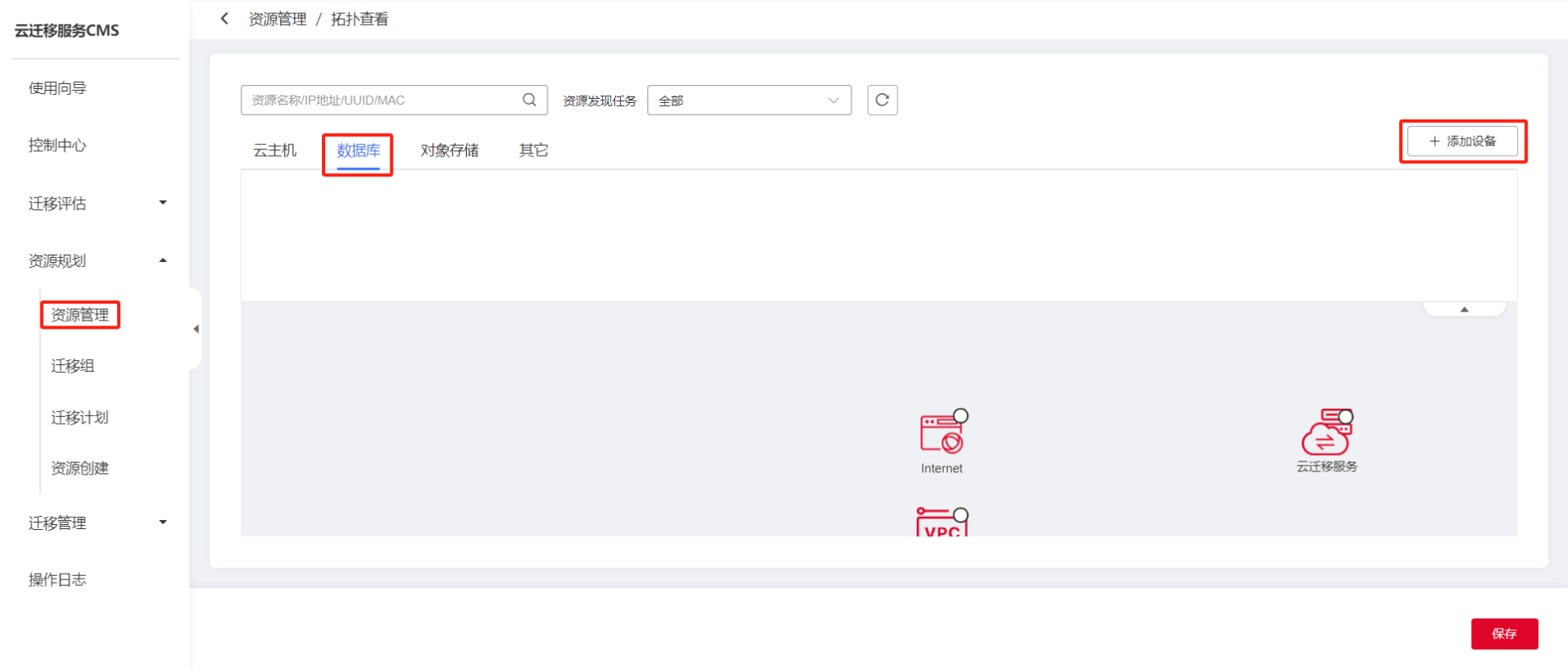

- 如果您发现你选择的资源任务没有包含其他对象资源，你也可以通过点击【添加设备】加入其他资源设备。如图所示。

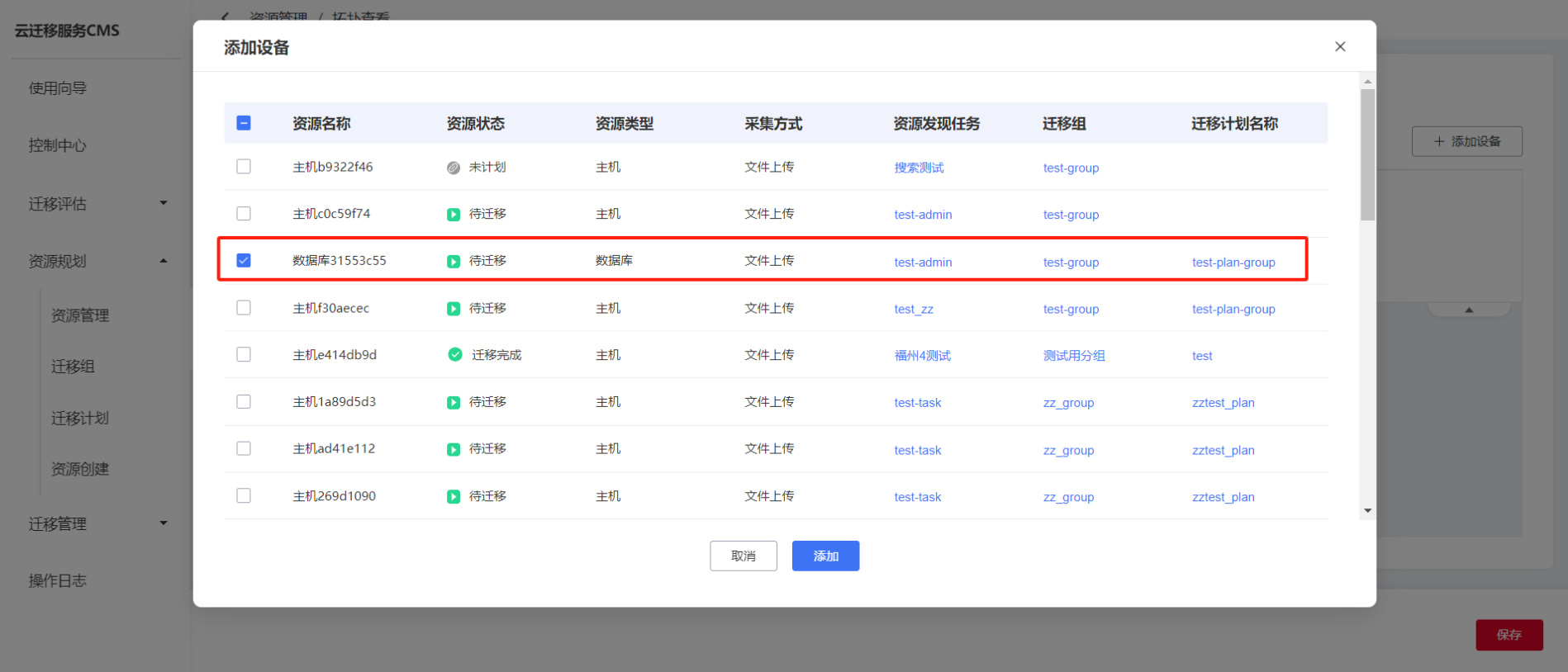

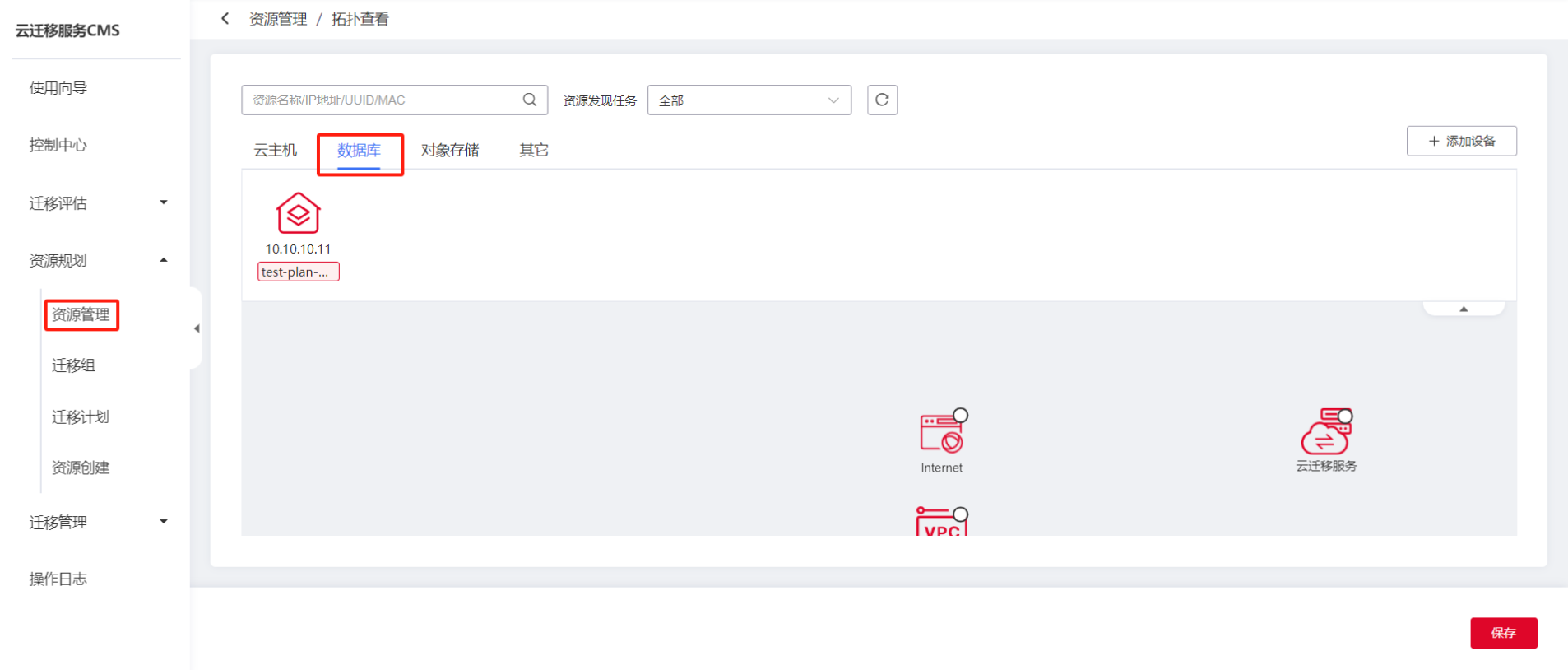

- 选中资源，点击【添加】跳转至[ 拓扑查看 ] 页面，可以查看添加设备，如图所示。

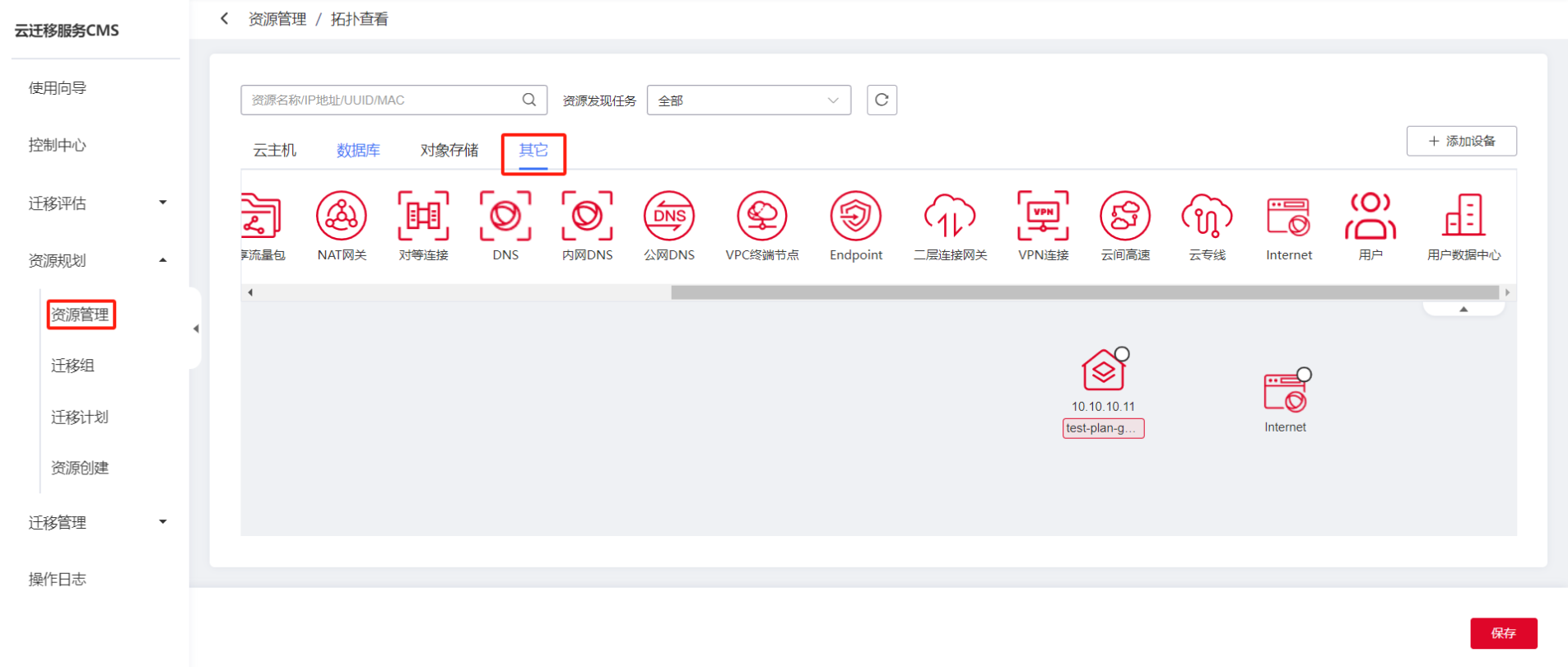

- 您可以根据添加设备绘制设备拓扑图，点击【保存】即可保存效果图，如果所示。
说明
其它设备中涵盖弹性网络图标名称如下
虚拟私有云、Subnet、弹性IP、弹性负载均衡、共享流量包、NAT网关、对等连接、DNS、内网DNS、公网DNS、VPC终端节点、Endpoint、二层连接网关。
其他设备中涵盖广域网络图标名称如下
VPN连接、云专线、云间高速
其他设备中涵盖通用图标名称如下
用户、Prometheus监控服务、用户数据中心
