监控的资源类型
| 资源类型 |
监控说明 |
| 云网关 |
支持查看云网关实例的监控指标数据。 |
| 网络实例监控 |
支持查看网络实例与云网关之间的网络监控指标数据。支持网络实例类型：VPC、云专线、VPN网关、SD-WAN。 |
| 跨域连接 |
支持查看跨地域连接的两个区域之间的网络监控指标数据。 |
| 带宽包 |
支持查看带宽包实例的监控指标数据。 |
监控指标说明
说明：监控指标的每个数据点取1分钟内数据的平均值
- 对于带宽峰值速率相关监控指标，系统在1分钟内每20秒采集一个带宽速率数据点，共采集3个带宽速率数据点，取3个数据点中的最大值作为这1分钟的带宽峰值速率。
- 对于带宽平均速率相关监控指标，系统将计算1分钟内的带宽速率的平均值作为这1分钟的平均速率。
云网关监控指标
| 监控指标 |
指标说明 |
| 流入包速率 |
云网关实例从网络实例接收的总数据包速率。单位：pps。 |
| 流出包速率 |
云网关实例转发向网络实例的总数据包速率。单位：pps。 |
| 流入流量字节数 |
云网关实例从网络实例接收的总流量字节数。单位：Byte。 |
| 流出流量字节数 |
云网关实例转发向网络实例的总流量字节数。单位：Byte。 |
| 流入包数 |
云网关实例从网络实例接收的总数据包个数。单位：个。 |
| 流出包数 |
云网关实例转发向网络实例的总数据包个数。单位：个。 |
| 流入流量速率 |
云网关实例从网络实例接收的总流量速率。单位：bps。 |
| 流出流量速率 |
云网关实例转发向网络实例的总流量速率。单位：bps。 |
网络实例监控指标
| 监控指标 |
指标说明 |
| 网络实例流出带宽 |
从网络实例发送到云网关方向总流量速率。单位：bps。 |
| 网络实例流入带宽 |
从云网关发送到网络实例方向总流量速率。单位：bps。 |
跨域连接监控指标
任何一个跨域连接，分为A区域和B区域，两个区域的流量互为出方向和入方向，例如，对A区域来说，去往B区域方向为流出带宽，对B区域来说则为入方向，这里我们全部按出方向统计。
| 监控指标 |
指标说明 |
| 跨地域流出带宽 |
从A地域到B地域方向的带宽平均速率。单位：bps。 |
| 跨地域流出带宽百分比 |
从A地域到B地域方向带宽平均值占跨地域连接带宽的比例。单位：百分比%。 |
| 跨地域丢包速率 |
从A地域到B地域方向因限速产生的丢包率。单位：pps。 |
| 跨地域流出带宽峰值速率 |
从A地域到B地域方向的带宽峰值速率。单位：bps。 |
| 跨地域流出带宽峰值百分比 |
从A地域到B地域方向带宽峰值占跨地域连接带宽的比例。单位：百分比%。 |
带宽包监控指标
| 监控指标 |
指标说明 |
| 出方向带宽峰值速率 |
带宽包已使用的带宽的峰值速率。单位：bps。 |
| 出方向带宽平均速率 |
带宽包已使用的带宽的平均值。单位：bps。 |
| 出方向带宽平均利用率 |
带宽包已使用的带宽的峰值占总带宽的百分比。单位：百分比%。 |
| 出方向带宽峰值利用率 |
带宽包已使用的带宽的平均值占总带宽的百分比。单位：百分比%。 |
查看监控数据&告警设置
监控数据统一在“云监控服务”产品中统一展示，如果您已经登录，可以点击链接地址：云监控控制台
手工进入方式:
- 登录控制中心。
- 依次选择“管理与部署”，单击“云监控”，进入监控概览页面。
- 单击“云服务监控”下拉菜单，选择“云间高速监控”、进入的监控页面，
- 在右侧区域展示有当前账号下所有的云间高速实例列表，
- 确认云间高速实例，点对应操作列中的“查看监控图表”链接，进入监控展示页面，如图1所示；
- 点击“创建告警规则”进入告警规则设置页面，如图2所示。
- 具体配置方式，请参见云监控帮助文档：使用云服务监控

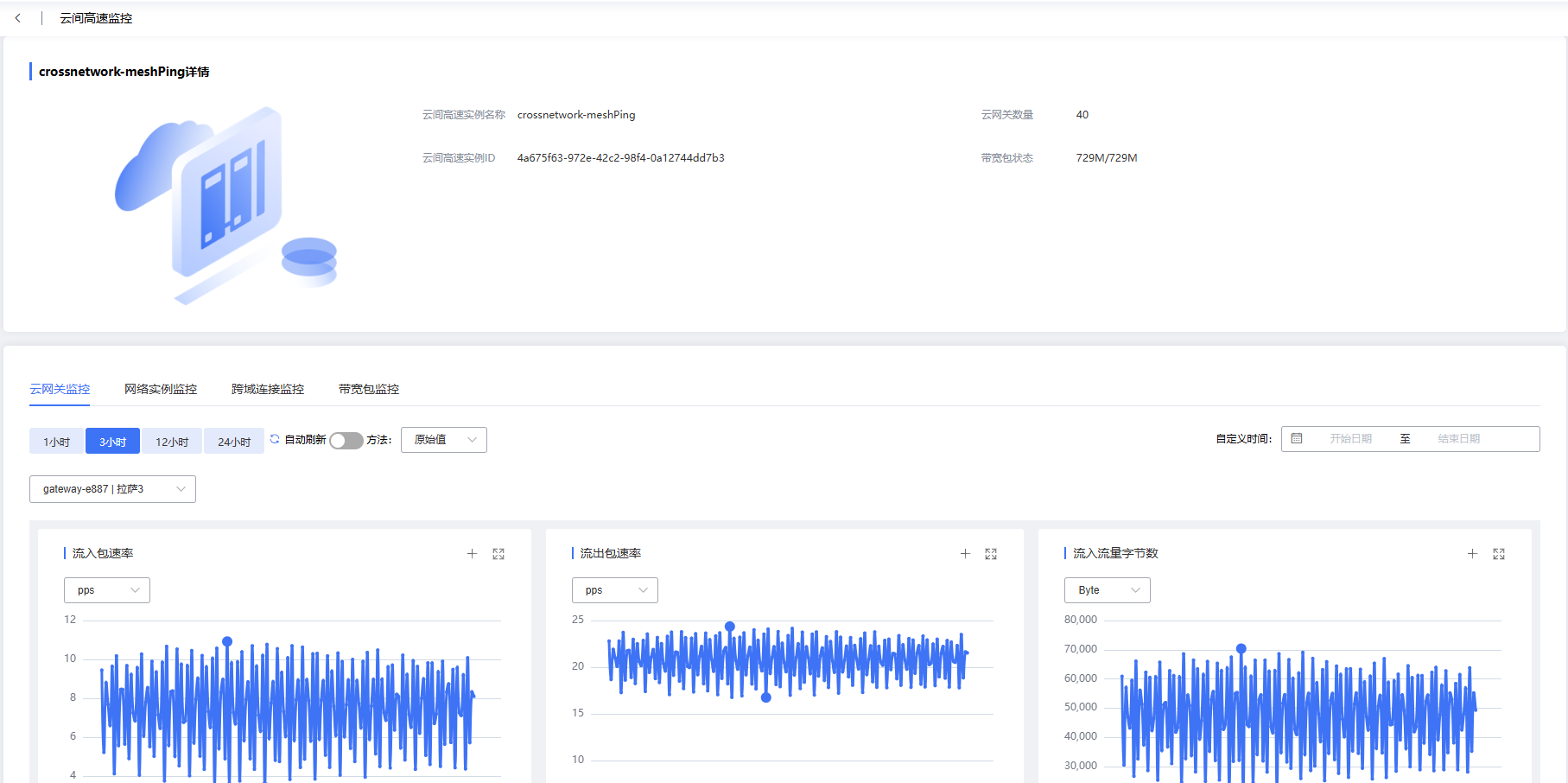

图1：

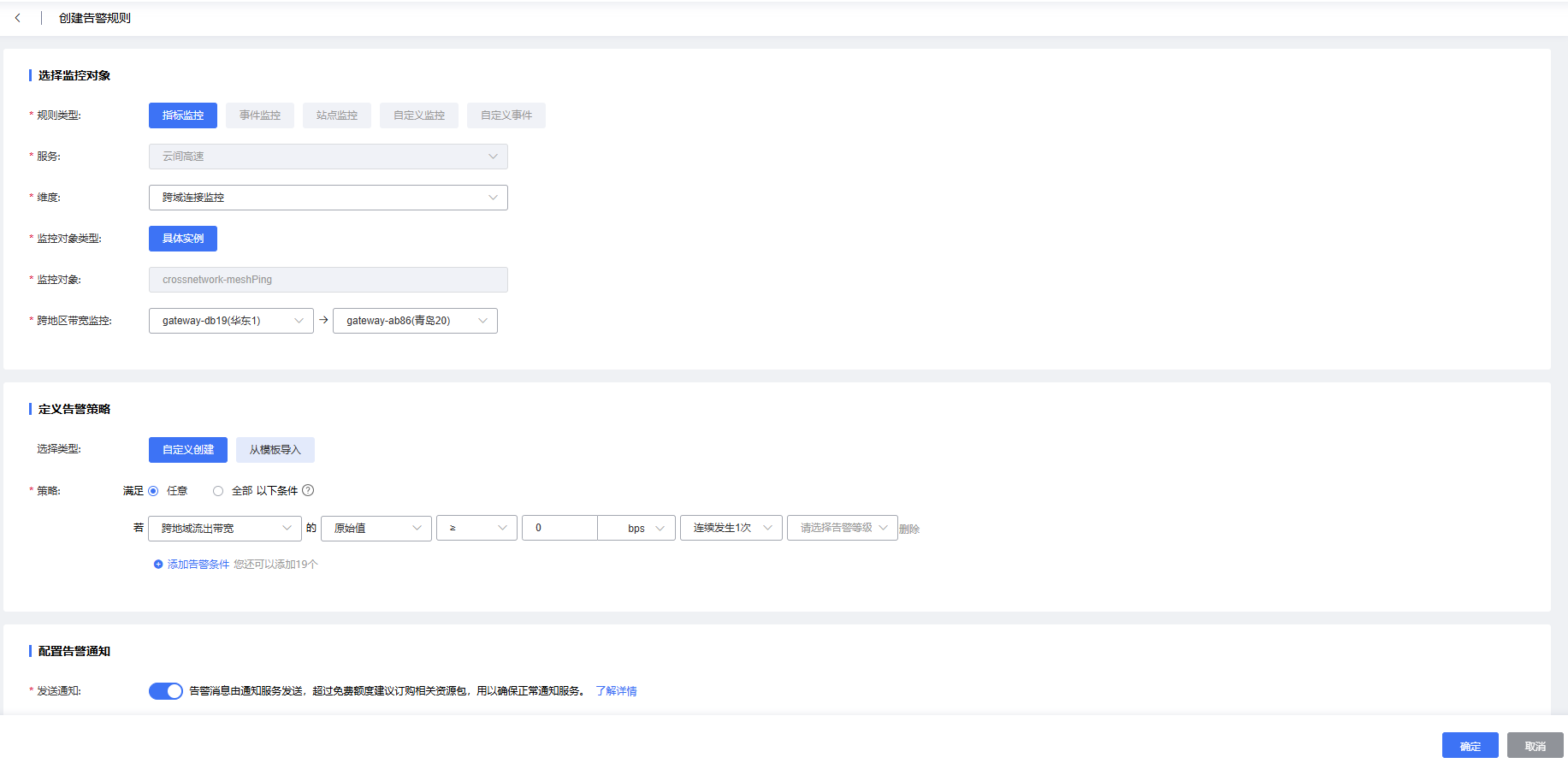

图2：
