场景示例

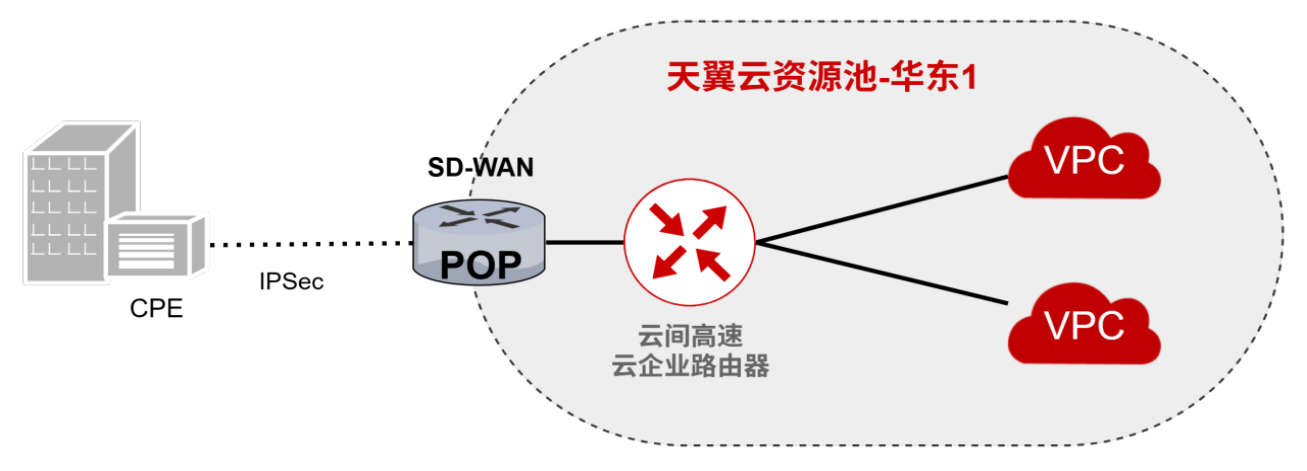

某企业拥有一个本地IDC(Internet Data Center),并通过物理专线和SD-WAN连接至天翼云。为了满足业务发展的需求,企业希望本地IDC与VPC、VPC与VPC之间能够互相通信,资源能够互相访问。
为了实现这一目标,企业可以考虑使用云间高速产品。通过将2个VPC和1个VBR连接至华东1地域的云网关实例,企业可以快速实现同地域下本地IDC与VPC、VPC与VPC之间的资源互访。
在实施过程中,企业需要确保本地IDC与VPC、VPC与VPC之间的路由信息能够及时更新,以避免网络延迟和数据包丢失。此外,企业还需要考虑网络安全和权限控制等问题,以确保网络的安全性和可靠性。
通过使用云间高速产品,企业可以快速实现本地IDC与VPC、VPC与VPC之间的资源互访,从而更好地满足业务发展的需求。
前提条件
- 本地IDC已经通过物理专线和VBR与天翼云建立了稳定的连接。
- 在天翼云华东1地域,我们创建了两个VPC(虚拟私有云),并使用云主机在两个VPC中部署了应用服务。
请确保每个VPC在云网关支持的可用区中拥有足够的交换机实例,且每个交换机实例拥有至少一个空闲的IP地址。
步骤一:创建云间高速实例
云间高速实例是构建和管理一体化网络的核心要素,在进行网络互联互通之前,必须先创建一个云间高速实例。
- 登录云间高速(标准版)管理控制台。
- 单击控制中心左上角的,选择地域。
- 在控制台首页,单击“创建云间高速(标准版)”。
- 进入创建云间高速(标准版)页面,根据页面提示填写对应参数。
参数 | 说明 | 取值样例 |
---|---|---|
名称 | 云间高速实例名称1 | 云间高速1 |
描述 | 实例描述内容 | -- |
- 单击“确定”,完成实例创建。
步骤二:创建云网关实例
- 登录云间高速(标准版)管理控制台。
- 单击控制中心左上角的,选择地域。
- 在控制台首页,单击目标云间高速(标准版)实例操作列的“管理”或单击目标云间高速(标准版)实例名称。
- 进入目标实例详情页面。单击“云网关管理”,然后单击“创建云网关”。
- 在创建云网关弹窗中。根据页面提示,填写参数。
参数 | 说明 | 取值样例 |
---|---|---|
名称 | 云网关名称 | 华东1云网关 |
区域 | 选择资源池区域 | -- |
描述 | 云网关描述 | -- |
- 核对信息后,仔细阅读服务协议并勾选同意。
- 单击“确定”,完成当前资源池区域云网关创建。
说明只有在第一次创建云网关的时候需要勾选服务协议。
步骤三:连接VPC实例
将VPC1、VPC2连接至华东1地域的云网关实例。
- 单击步骤一创建的云间高速实例名称或在目标实例操作列单击“管理”。
- 在云网关管理页签,目标云网关实例的操作列,单击“配置”。
- 在网络连接实例管理页签,单击“加载本地网络实例”。
- 配置相关参数,并单击“确定”。
步骤四:连接SD-WAN实例
- 登录天翼云SD-WAN控制台。
- 单击控制中心左上角的,选择地域。
- 在左侧导航栏,单击“天翼云SD-WAN”。
- 在SD-WAN列表目标SD-WAN的操作列,单击“绑定云间高速(标准版)”。
- 在绑定云间高速(标准版)弹框中,选择目标实例并单击“确定”即可。
步骤五:测试连通性
VPC1、VPC2、本地IDC之间已经可以互相通信,您可以通过以下操作测试VPC与VPC、VPC与本地IDC之间的连通性。
- 测试VPC1和VPC2之间的连通性。
a) 登录VPC1的云主机实例。
b) 在VPC1的云主机实例中执行ping命令,尝试访问VPC2的云主机实例。
ping <VPC2 云主机实例IP地址>
- 测试VPC1和本地IDC之间的连通性。
a) 登录VPC1的云主机实例。
b) 在VPC1的云主机实例中执行ping命令,尝试访问本地IDC的服务器。
ping <本地IDC服务器的IP地址>
当VPC1和本地IDC之间的网络已经连通,可以实现资源互访,我们即可在两个网络之间自由地传输数据,并且不需要进行任何额外的配置。
- 测试VPC2和本地IDC之间的连通性。
a) 登录VPC2的云主机实例。
b) 在VPC2的云主机实例中执行ping命令,尝试访问本地IDC的服务器。
ping <本地IDC服务器的IP地址>
如果VPC2和本地IDC之间网络已连通,那么可以实现资源互访。
