在标准版和云边协同版集群中，均支持通过设置服务（Service）的 spec.type=LoadBalancer，来配置负载均衡器暴露应用。

在云边协同版集群中，边缘节点池的节点和云端节点存在跨地域，跨VPC的可能。在云边协同版中，会默认为 LoadBalancer类型 Service在云端创建SLB负载均衡器，当云边节点跨VPC时，这种负载均衡器将无法服务于边缘应用。

为了解决上述问题，ECK云边协同版本支持为边缘应用配置边缘负载均衡。

边缘负载均衡实现原理

SLB负载均衡器实例需绑定VPC使用，且只允许关联同VPC下的服务器组（在ECK云边协同版中，同一边缘节点池中的节点同属一个VPC ）。ECK云边协同版支持通过 Service上的 annotation配置，指定 LoadBalancer类型 Service所属的节点池，从而指定SLB负载均衡器所绑定的VPC。

集群中的CCM（cloud-controller-manager）组件能够识别对应配置，为对应 Service在指定的节点池上开通SLB负载均衡器，暴露节点池上的服务。

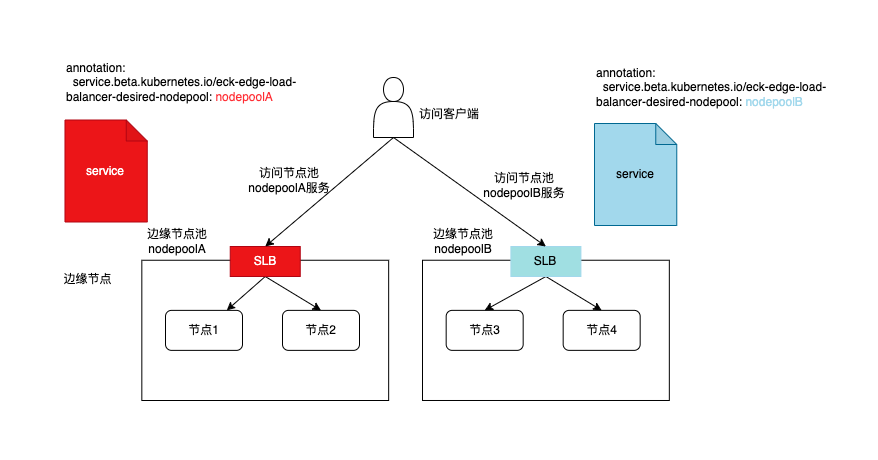

在上图示例中：

• 节点1，节点2和节点3，节点4分别属于两个边缘节点池nodepoolA和nodepoolB。
• 用户通过创建两个 LoadBalancer类型的 Service ，并通过service.beta.kubernetes.io/eck-edge-load-balancer-desired-nodepool annotation配置来指定该 Service 所属的节点池。
• CCM组件基于该 Service 的配置，分别在两个节点池中创建各自的SLB负载均衡器，暴露应用。

创建边缘负载均衡服务示例

本示例将向您展示如何创建边缘负载服务。

注意 本示例会创建公网IP以及负载均衡器，产生一定的费用。

前置准备

运行本示例需要一个至少有2个节点池的ECK云边协同版本集群。如果您还没有集群，请参见【创建专有版集群】指引，创建云边协同版集群。

如果集群的kube-proxy配置的是ipvs模式，需要修改对应节点池中所有节点的yurthub配置，在启动命令中添加： --disabled-resource-filters=discardcloudservice 配置。

修改方式如下：

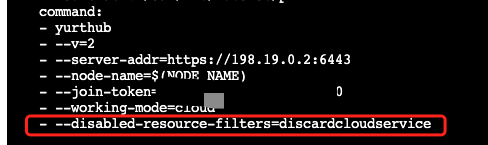

修改节点上的 /etc/kubernetes/manifests/yurt-hub.yaml 文件，增加 --disabled-resource-filters=discardcloudservice 配置。

注意

节点上的kubelet, coredns, kube-proxy, flannel组件通过yurthub代理与云端APIServer连接， 修改该配置会重启yurthub组件，导致连接闪断。

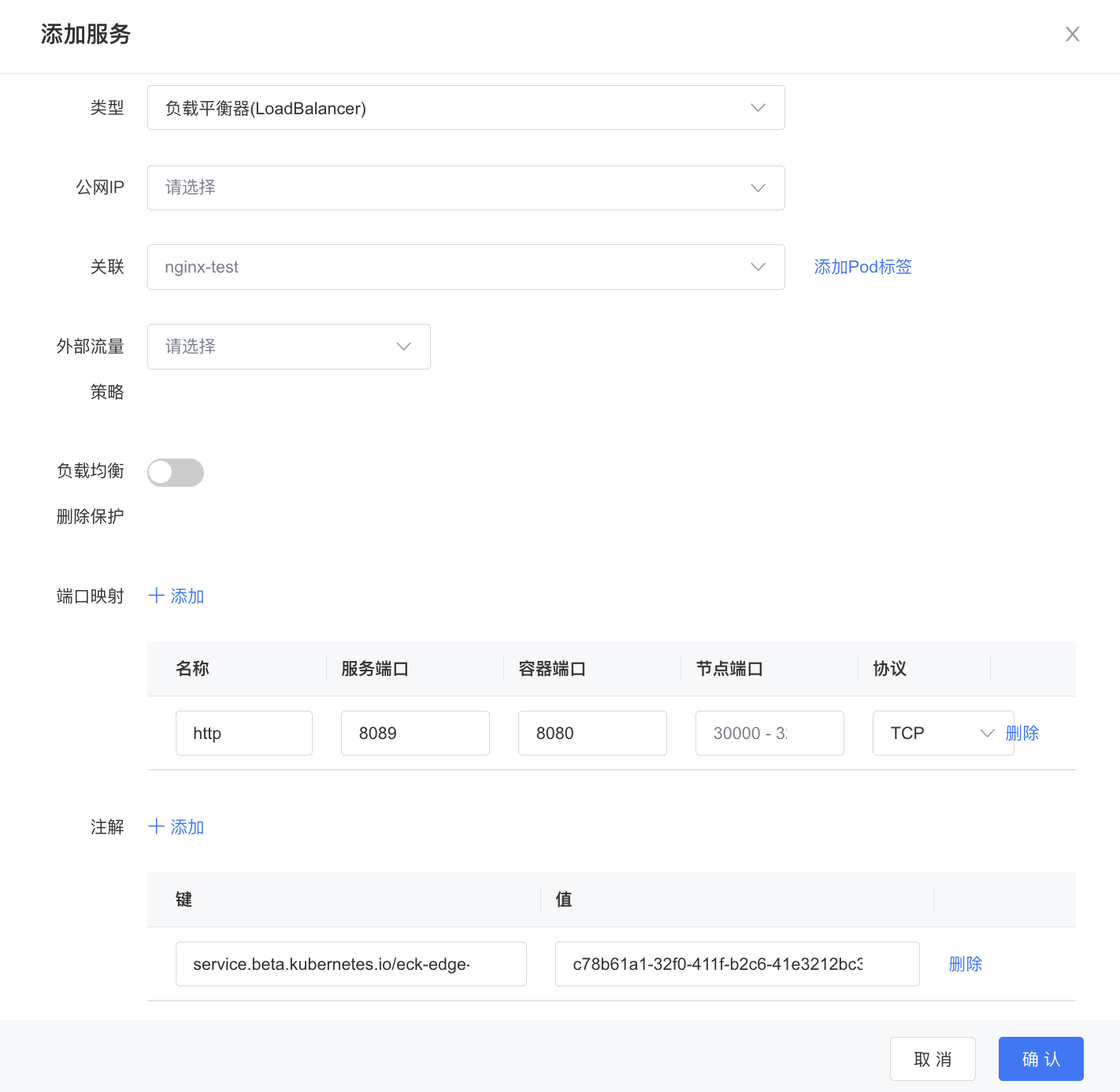

方式一：通过控制台创建边缘负载均衡

您可以通过设置 LoadBalancer类型 Service的 annotation配置

service.beta.kubernetes.io/eck-edge-load-balancer-desired-nodepool 等于对应的节点池ID，来指定负载均衡器对应的节点池。

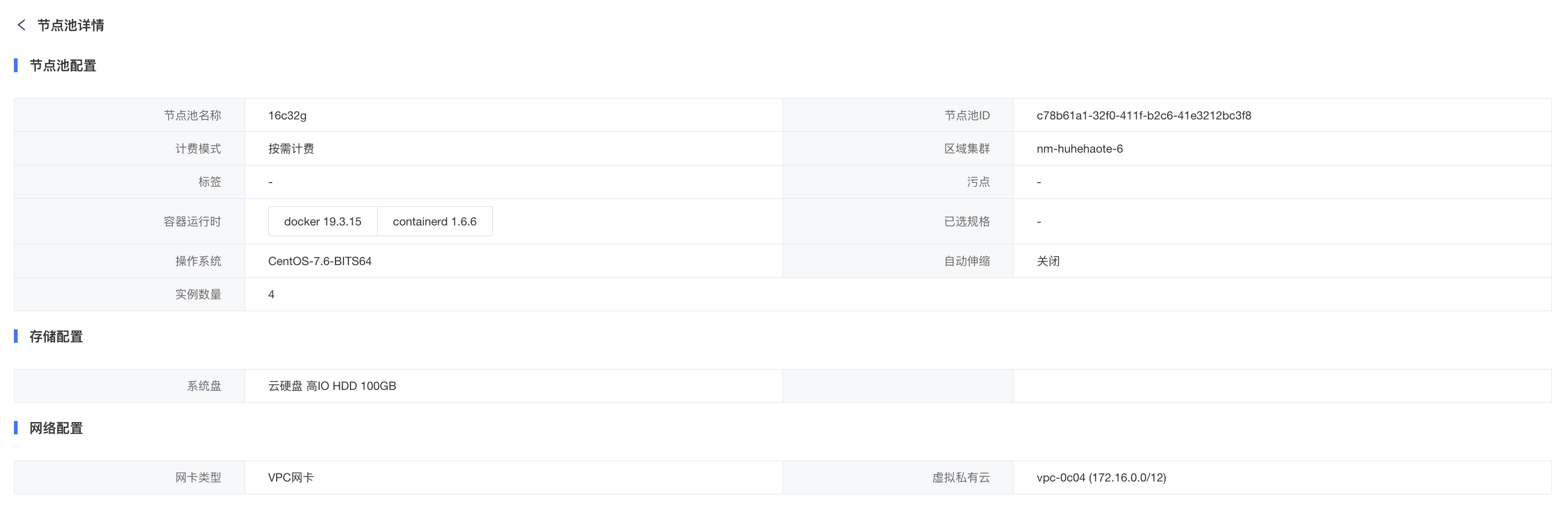

您可以通过节点池详情页面查询节点池ID：

方式二：通过命令行方式创建边缘负载均衡

新建一个使用边缘负载均衡暴露服务的Service的YAML样例如下：

apiVersion: v1
kind: Service
metadata:
  annotations:
    service.beta.kubernetes.io/eck-edge-load-balancer-desired-nodepool: c78b61a1-32f0-411f-b2c6-41e3212bc3f8
  name: test-edge-loadbalancer
  namespace: default
spec:
  ports:
    - name: http
      port: 8089
      protocol: TCP
      targetPort: 80
  selector:
    app: nginx-test

注解说明

通过在原生的Service上添加Annotation配置边缘负载均衡，相关参数如下所示。
