在原生Kubernetes集群中，Service的后端端点扁平分布在集群中任意节点，节点之间IP可达。在云边协同版集群架构下，边缘节点分散在不同网络区域，Service后端端点可能会分散在网络隔离的节点分组上。因此，跨越不同分组节点的Service流量，会大概率出现访问不可达、或者访问效率低下的问题。

Service流量拓扑支持边缘节点应用只能由相同节点池的节点访问，或者只能由本节点访问。本文为您介绍Service流量拓扑管理功能和配置Service流量拓扑方法。

背景信息

在边缘计算场景下，边缘节点通常具备很强的区域性、地域性、或者其他逻辑上的分组特性（比如具有相同的CPU架构、运营商或云提供商），不同分组的节点间往往存在网络不互通、资源不共享、资源异构、应用独立等明显的隔离属性。

Service流量拓扑实现原理

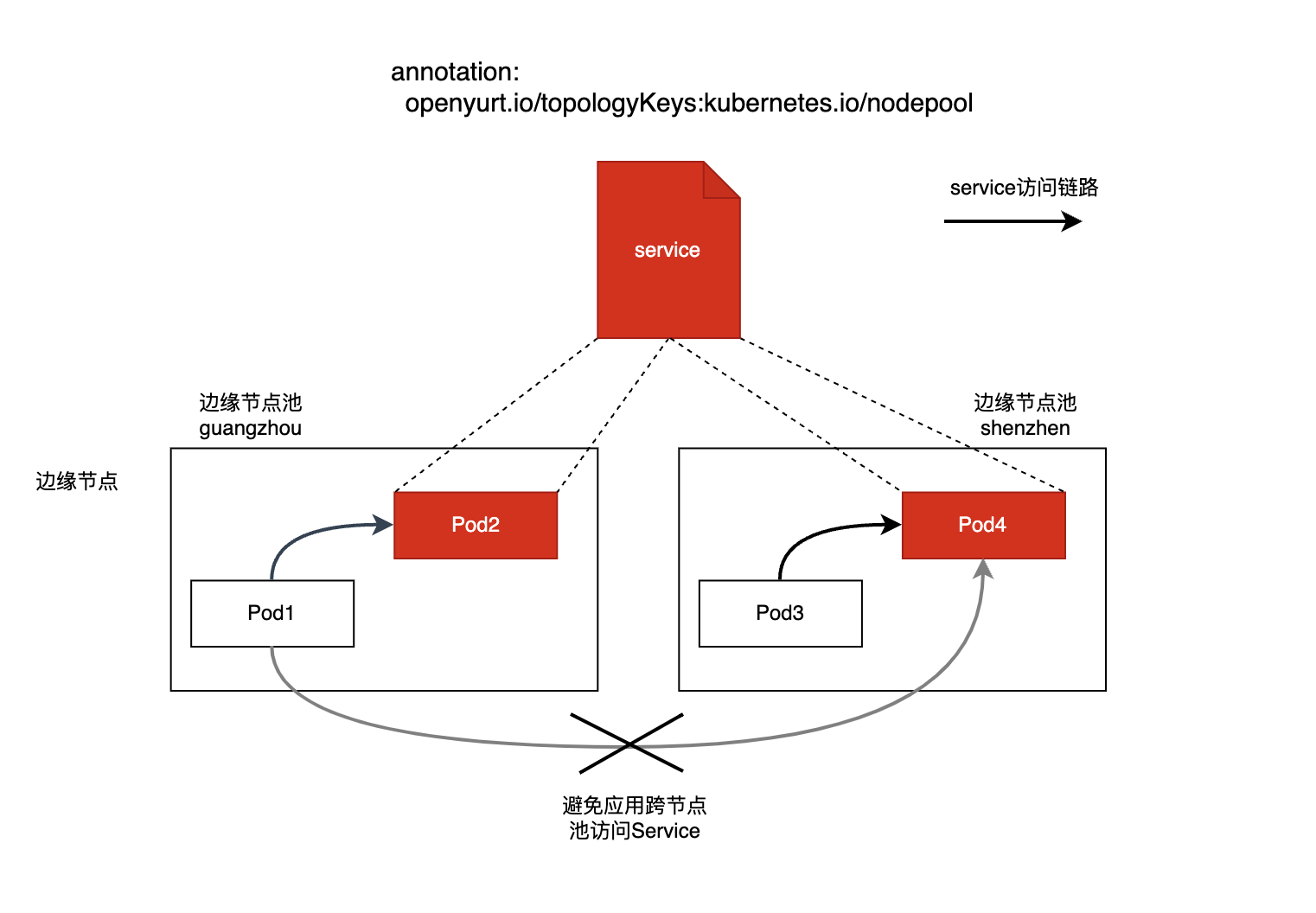

为了解决上述问题，ECK云边协同版在原生的Service之上，增加了Service流量拓扑管理功能，即通过简单配置来限制Service后端Endpoint的访问范围，使边缘节点应用只能由相同节点池的节点访问，或者只能由本节点访问。具体实现原理如下图所示。

• Service关联后端两个实例（Pod2，Pod4），且Service通过 annotation："openyurt.io/topologyKeys: kubernetes.io/nodepool" 配置了其拓扑节点池范围。
• Pod2和Pod4分别属于两个不同的节点池guangzhou和节点池shenzhen。
• 因为Pod1和Pod4不在一个节点池，当Pod1访问Service时，流量只会转发到Pod2上，访问Pod4的流量被限制。

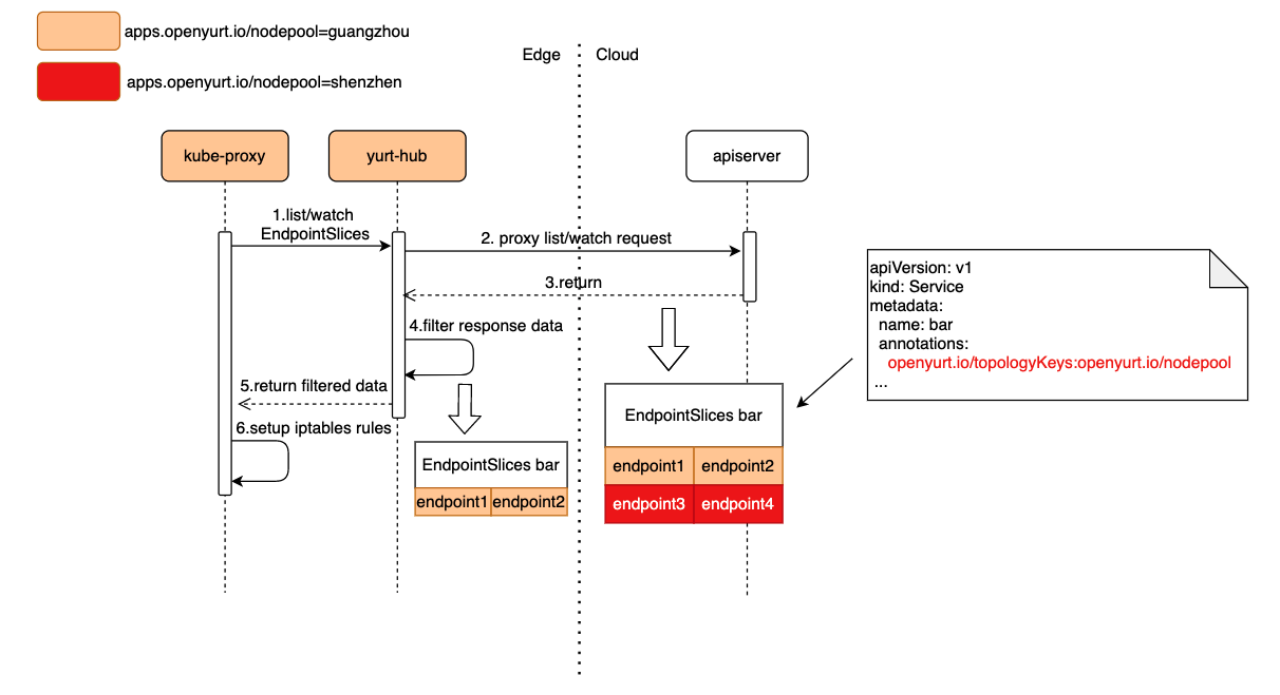

实现细节：

• kube-proxy list/watch EndpointSlices。
• 请求经过本地yurt-hub代理组件访问集群APIServer。
• yurt-hub接收到响应后，基于Service中的openyurt.io/topologyKeys配置，修改响应，过滤其他节点池的endpoint，只保本地节点池的endpoint。
• kube-proxy 收到的响应中只包含本地节点池endpoint，配置service转发规则。 因此转发规则不会跨节点池。

注意事项

创建Service时，需要同步配置Service的流量拓扑注解，流量拓扑功能才能生效。如果Service创建完成后，再增加注解配置，流量拓扑功能无法生效，此时需要删除该Service，重新创建。

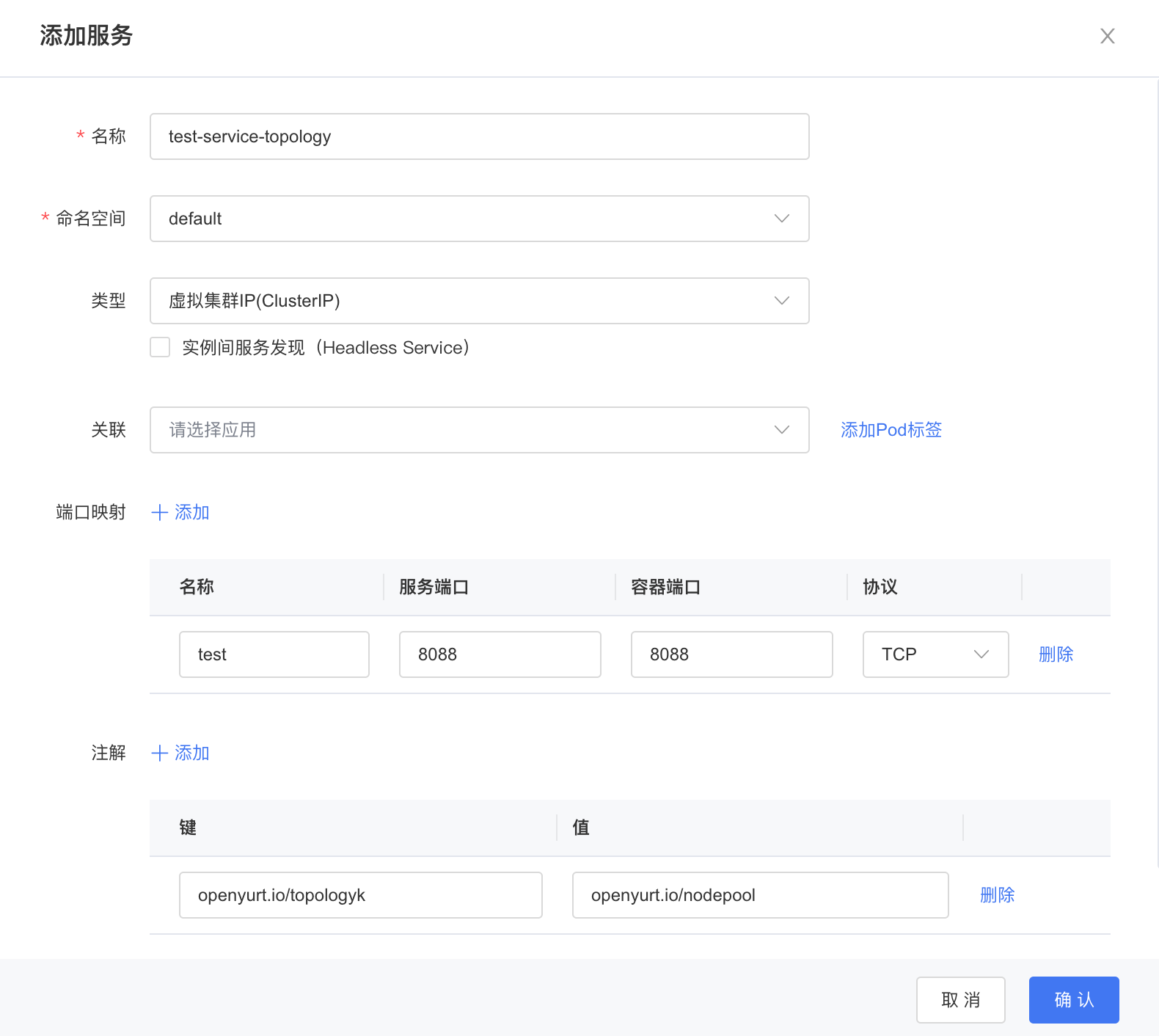

方式一：通过控制台配置Service拓扑

若您需要创建一个限制在本节点池内被访问的Service，只需给Service添加注解即可。例如将名称配置为openyurt.io/topologyKeys，值配置为openyurt.io/nodepool。

方式二：通过命令行配置Service拓扑

新建一个使用节点池拓扑的Service，YAML样例如下。

apiVersion: v1
kind: Service
metadata:
  name: test-service-topology
  namespace: default
  annotations:
    openyurt.io/topologyKeys: openyurt.io/nodepool
spec:
  ports:
    - name: test
      port: 8088
      targetPort: 8088
      protocol: TCP
  type: ClusterIP

注解说明

通过在原生的Service上添加Annotation实现流量的拓扑配置，相关参数如下所示。
